Трактора серии MF 600. Руководство - часть 40

Усовершенствованные тракторы серии MF 600

167

MF 650

MF 660

MF 680

3.2 - Двухступенчатое сцепление (используется на тракторах MF 650 с зависимым МОМ)

Характеристики

трансмиссионный диск диаметром 330 и диск МОМ диаметром 254 мм, механический ножной
привод, через тягу. Для включения МОМ ограничитель хода педали сцепления нужно настроить
на 2-ю ступень, как описано на стр. 77.

3.3 - Двухдисковое сцепление

Характеристики

Состоит из 2 метпллополимерных дисков для трансмиссии, диаметром 330 мм и 4 лепестков,
имеет механический привод через тягу. На тракторах с кабиной вместо тяги используется трос.

Применение

Нет

Стандарт

4 - Коробка передач

4.1 - Eaton 12x4 скоростей (только для MF 650)

Характеристики

Марка Eaton, частично синхронизирована. Управляется с помощью 2 боковых рычагов.

4.2 - ZF / T3500 - 12x5 скоростей

Характеристики

Марка ZF, все передачи синхронизированы. Управляется с помощью 2 боковых рычагов.

Применение

Нет

Стандарт

5 - Максимальная теоретическая скорость по дороге (в км/ч, двигатель при

2200 об/мин)

ПРИМЕЧАНИЕ:

Скорость трактора зависит от коробки передач и от используемых колес. Приведенная ниже таблица служит только
для ориентировки.

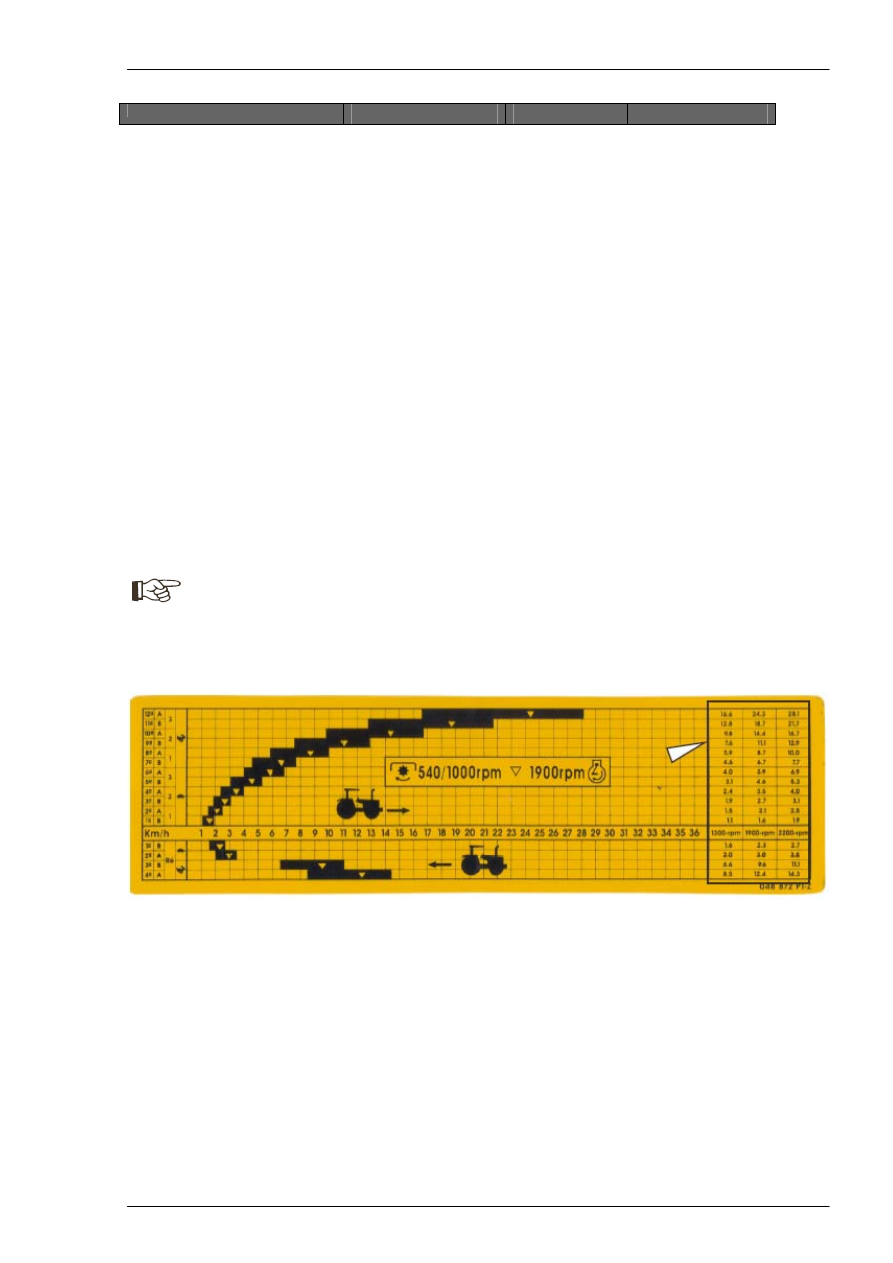

Чтобы определить скорость трактора на каждой передаче при оборотах двигателя от 1400 до 2200 об/мин,
сверьтесь с таблицей скоростей движения, имеющейся на правом крыле, в соответствии с инструкциями, описанными
на стр. 93.

Усовершенствованные тракторы серии MF 600

168

MF 650

MF 660

MF 680

6 - Задний мост

Передаточное соотношение: 3.889:1

5.250:1

Блокировка дифференциала

С помощью скользящих муфт: одна закреплена к коробке дифференциала, а другая
движется по шлицам правой оси дифференциала. Скользящая муфта приводится в
движение вилкой, которая управляется с помощью педали на платформе оператора.

Передаточное отношение главной передачи

6.0:1

8.47:1

7 - Передний мост

A) Мост ZF APL 350

Передаточное соотношение

=3.72:1

Передаточное соотношение главной передачи = 6.0:1

Максимальный угол поворота = 50°

Применение

Есть

Нет

B) Мост ZF 359
Характеристики

Передаточное соотношение = 3.0:1 Передаточное соотношение главной
передачи = 6.353:1
Максимальный угол поворота = 50°

Применение

Нет

Есть

C) Мост Carraro 20.21

Характеристики

Crown/pinion ratio = 3.74:1 Передаточное соотношение главной передачи =
6.0:1

Применение

Есть

Нет

D) Мост Carraro 20.29

Характеристики

Передаточное соотношение = 3.229:1 Передаточное соотношение главной
передачи = 6.92:1

Применение

Нет

Есть

8 - Тормоза

Тип

Погруженный в масло диск, на задних колесах – независимого действия.

Принцип действия

-------------------------------

Гидравлический ---------------------------------

Количество дисков с каждой стороны

5 6 6

Материал диска:
Активный

-----------------------

Сталь с нанесенной бронзой ------------------

Неподвижный

--------------------------------

Полированная сталь -----------------------------

Усовершенствованные тракторы серии MF 600

169

MF 650

MF 660

MF 680

9 - Гидравлическая подъемная система

Общие признаки 3 систем

Категория ----------------------------------------

------------------------------------------

Гидравлические цилиндры

2 внешних 1

внутр. + 1 внеш.

1 внутр. + 1 внеш.

Максимальная подъемная способность
шаровых наконечников

4000

кг

5500

кг

5500

кг

9.1 - Подъемная система Ferguson

Тип

С механическим управлением, с системой контроля глубины, который
осуществляется с помощью усилия реакции 3-й точки на управляющую
балку.

Органы управления

Положение – Глубина – Реакция – Транспортировка – Постоянное
нагнетание

Гидравлический насос – тип

Четырехпоршневой гидравлический насос, модель - ISYP. Он отдельно
приводит в действие подъемную систему.

Производительность (литров в минуту) 17

л/мин на тракторах с МОМ на 540 об/мин и 27 л/мин на тракторах с МОМ

на 540 и 1000 об/мин

Максимальное давление кг/см

--------------------------------------- 210 -----------------------------------

9.2 - Электронная подъемная система - Hydrotronic и Boschtronic

Тип

Управление и электронный контроль.

Органы управления

Положение – Тяга (глубина) – Смешивание - Реакция -
Транспортировка – Колебание – Заднее управление – Быстрое
проникновение
Настройки: чувствительность, ограничение верхнего и нижнего положения
нижних звеньев. Сюда также входят органы управления безопасностью.

Гидравлический насос – тип

Шестеренчатый гидравлический насос. Приводит также систему рулевого
управления и независимую вспомогательную гидравлическую систему
(подача масла разделяется клапаном приоритетности – чувствительный к
нагрузке, производитель Danfoss).

Производительность (литров в минуту) --------------------------------------

----------------------------------------

Максимальное давление – кг/см

-------------------------------------- 210 --------------------------------------

10 - Вспомогательная гидравлическая система

10.1 - Гидростатическая рулевая система

Тип

Питается от того же насоса, что и независимая вспомогательная
гидравлическая система, подача масла разделяется клапаном
приоритетности. Насос расположен в коробке передач с правой стороны у
моделей с независимым МОМ и на левой стороне двигателя у моделей с
зависимым МОМ.

Максимальное давление – бар

--------------------------------- 145 - 150 ---------------------------------

Фильтрация масла

Выполняется фильтром в трансмиссионной и гидравлической системе,
масло которых общее с системой рулевого управления.

Усовершенствованные тракторы серии MF 600

170

MF 650

MF 660

MF 680

10.2 - Независимая вспомогательная гидравлическая система

Тип

Независимая, с максимальной подачей и двойным действием на всех
тракторах.

Тип гидравлического насоса

Шестеренчатый насос – приводит также гидроусилитель рулевого
управления (подача масла разделяется клапаном приоритетности)

Производительность (литров в минуту)

-------------------------------------- 60 ----------------------------------------

Максимальное давление – кг/см

------------------------------------

210

бар --------------------------------------

Управление переменной подачей (1 линия)

----------------------------------

Опция ------------------------------------

Узлы переменной подачи (заказ):

Рычаги с возвратной пружиной (стандарт), рычаги с автоматическим
возвратом (чувствительность к давлению – рычаги возвращаются
автоматически, когда шток цилиндра доходит до конца), клапаны
переменной подачи

Соединения

Внутренние, быстроразъемные, расположены сзади платформы или кабины.

Количество линий

2 или 3 линии (блоков клапанов).

11 - Механизм отбора мощности

Тип
- независимый МОМ

-----------------------------------

Стандарт -----------------------------------

- Зависимый МОМ

Есть

Нет

Максимальная мощность МОМ, кВт

122.0

138.0

155.7

Частота оборотов двигателя для
номинальной частоты вращения МОМ и
независимого МОМ:
- Простой МОМ (1 скорость)

1900 (540rpm) 2140 (1000rpm) 2140 (1000 rpm)

- Двухскоростной МОМ для 540 об/мин 1890

2160

- Двухскоростной МОМ для 1000 об/мин

1900

2140

ПРИМЕЧАНИЕ:

Максимальная мощность МОМ: двигатель на оборотах максимальной мощности;
Направление вращения, если смотреть со стороны задней части трактора – все модели: по часовой стрелке;
Диаметр и количество канавок вала МОМ:
вал для 540 об/мин: 35 мм / 6 канавок.
вал для 1000 об/мин: 35 мм / 21 канавка.

12 - Вес трактора - кг

Без балласта

5735

6000

С балластом

8345

8750

9405

Вес передней части (более нагруженной)

- 10

кг

Вес задней части (каждая сторона)

2 2

внутр.
