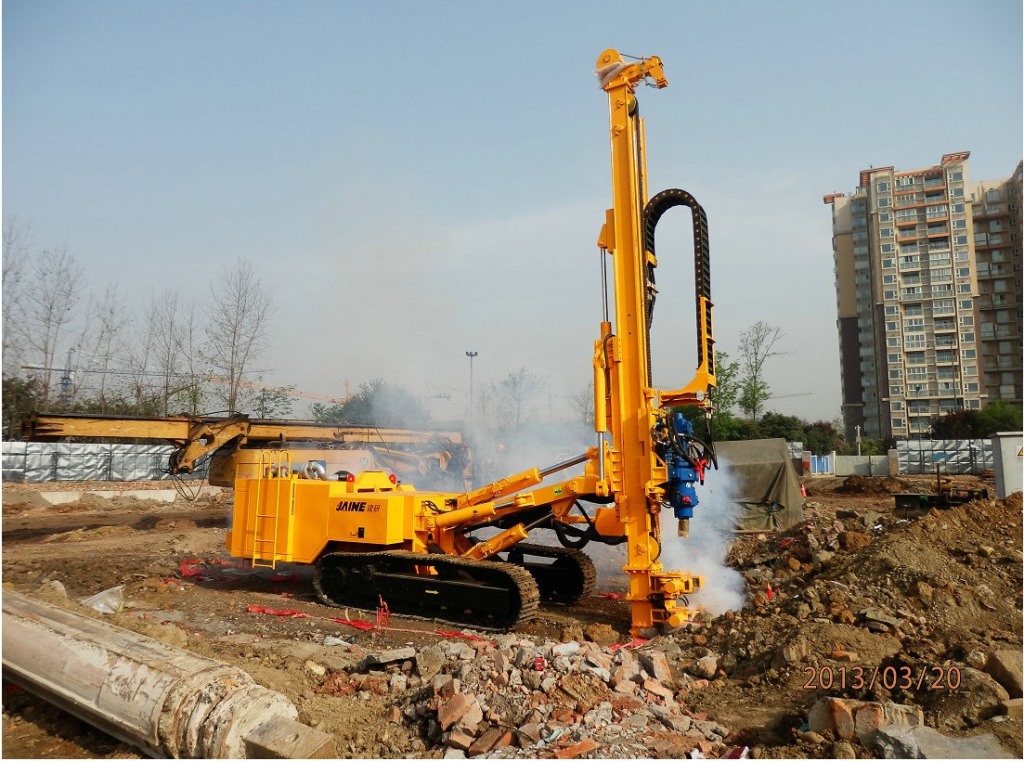

МНОГОФУНКЦИОНАЛЬНАЯ БУРОВАЯ УСТАНОВКА JAINE JD180A (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
Многофункциональная буровая установка JAINE JD180A, максимальная глубина
бурения 150 м., Максимальный диаметр бурение Ф225 мм, вес 17 т.
Многофункциональная
буровая установка JAINE JD180A-
- Характеристики
Характеристики |
Многофункциональная буровая установка JAINE JD180A |
|
| Производитель: | JAINE | |
| Модель: | JD180A | |
| Эксплуатационные характеристики | ||
| Максимальный диаметр бурения (мм): | Ф225 | |
| Максимальная глубина бурения Φ65 (м): | 150 | |
| Максимальная глубина бурения Φ225 (м): | 80 | |
| Габаритные размеры ДхШхВ (мм): | 8350х2260х2900 | |
| Снаряженная масса (кг): | 17000 | |
| Двигатель | ||
| Производитель двигателя: | Cummins | |
| Модель двигателя: | 6CTA8.3-C240 | |
| Тип: | В рядный 6-цилиндровый 4-тактный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха | |
| Мощность двигателя (кВт/л.с.): | 180/240 | |
| Номинальная скорость вращение (об/мин): | 2200 | |
| Максимальный крутящий момент двигателя (Нм/об/мин): | 560-1500 | |
| Диаметр цилиндра х ход цилиндра (мм): | 114×135 | |
| Объем двигателя (мл): | 8.300 | |
| Количество цилиндров: | 6 | |
| Габариты двигателя (ДхШхВ) (мм): | 1850x970x1500 | |
| Снаряженная масса двигателя (кг): | 896 | |
| Емкостные характеристики | ||
| Топливный бак (л): | 180 | |
| Гидравлический бак (л): | 460 | |
| Силовая головка | ||
| Режим работы: | Вращательный, ударный | |
| Прозводительность: | ThyssenKrupp (Германия) | |
| Модель: | HB50A | |
| Частота ударов (мин): | 1200,1900, 2400 | |
| Ударная энергия (Нм): | 835, 535, 420 | |
| Скорость вращение (обр): | 80 | |
| Крутящий момент (Нм): | 13000 | |
| Диапазон сверления | ||
| Поворотный угол наклона (°): | -11° ~ 15° | |
| Поворотный угол поворота (°): | ±95° | |
| Угол подъема стрелы (°): | -20° ~ +55° | |
| Угол наклона бурилки (°): | 0° ~ +122° | |
| Угол поворота бурилки (°): | -81° ~ 11,5° | |
| Раздвижной ход бурилки (мм): | 1000 | |
| Устройства бурения | ||
| Режим бурения: | Режим соединение цепи гидроцилиндров | |
| Мощность тяги подачи труб (кН): | 57 | |
| Мощность тяги вытаскивание труб (кН): | 85 | |
| Длина штанги (мм): | 4100 | |
| Скорость подачи (м/мин): | 56 | |
| Скорость вытаскивание труб (м/мин): | 39.5 | |
| Зажимная скоба буровой штанги | ||
| Диаметр бурового инструмента (мм): | 65~225 | |
| Сила зажима (кН): | 157 | |
| Крутящий момент съёмника (Нм): | 25400 | |
| Шасси | ||
| Гусеничный угол поворота (°): | -10° ~ 15° | |
| Скорость движения (км/ч): | 4.1 | |
| Способность преодолеваемого подъема (°): | 25 | |
| Давление на грунт (МПа): | 0.15 | |
| Лебедка | ||
| Подъемная сила (Н): | 20000 | |
Габаритные размеры Многофункциональная буровая установка JAINE JD180A
