МНОГОФУНКЦИОНАЛЬНАЯ БУРОВАЯ УСТАНОВКА JAINE JD110 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)

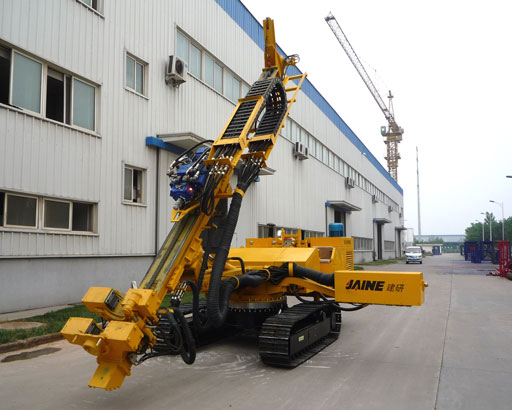

Многофункциональная буровая установка JAINE JD110, максимальная
глубина бурения 150 м., Максимальный диаметр бурение Ф215 мм, вес 17
т.
Многофункциональная
буровая установка JAINE JD110-
- Характеристики
Характеристики |
Многофункциональная буровая установка JAINE JD110 |
|
| Производитель: | JAINE | |
| Модель: | JD110 | |
| Эксплуатационные характеристики | ||
| Максимальный диаметр бурения (мм): | Ф215 | |
| Максимальная глубина бурения Φ65 (м): | 150 | |
| Максимальная глубина бурения Φ215 (м): | 80 | |
| Снаряженная масса (кг): | 17000 | |
| Двигатель | ||
| Производитель двигателя: | DEUTZ | |
| Модель двигателя: | BF6L913G52 | |
| Тип: | Четырёхтактный 6-ти цилиндровый, дизельный двигатель с турбокомпрессором, воздушного охлаждения, с непосредственным впрыском топлива, горизонтальным расположением вала. | |
| Мощность двигателя (кВт/л.с.): | 105/142,76 | |
| Номинальная скорость вращение (об/мин): | 2300 | |
| Максимальный крутящий момент двигателя (Нм/об/мин): | 550 | |
| Диаметр цилиндра х ход цилиндра (мм): | 102x125 | |
| Объем двигателя (мл): | 6.120 | |
| Количество цилиндров: | 6 | |
| Габариты двигателя (ДхШхВ) (мм): | 1196x714x876 | |
| Снаряженная масса двигателя (кг): | 485 | |
| Емкостные характеристики | ||
| Топливный бак (л): | 180 | |
| Гидравлический бак (л): | 320 | |
| Силовая головка | ||
| Режим работы: | Вращательный, ударный | |
| Прозводительность: | ThyssenKrupp (Германия) | |
| Модель: | HB45A | |
| Частота ударов (мин): | 1200,1800, 2500 | |
| Ударная энергия (Нм): | 590400340 | |
| Скорость вращение (обр): | 110 | |
| Крутящий момент (Нм): | 9700 | |
| Диапазон сверления | ||
| Поворотный угол наклона (°): | -11° ~ 15° | |
| Поворотный угол поворота (°): | ±95° | |
| Угол подъема стрелы (°): | -20° ~ +55° | |
| Угол наклона бурилки (°): | 0° ~ +122° | |
| Угол поворота бурилки (°): | -81° ~ 11,5° | |
| Раздвижной ход бурилки (мм): | 1000 | |
| Устройства бурения | ||
| Режим бурения: | Режим соединение цепи гидроцилиндров | |
| Мощность тяги подачи труб (кН): | 53 | |
| Мощность тяги вытаскивание труб (кН): | 71 | |
| Длина штанги (мм): | 4100 | |
| Скорость подачи (м/с): | 0.17 м/с (медленно), 0.68 м/с (быстро) | |
| Скорость вытаскивание труб (м/с): | 0.13 м/с (медленно), 0.51 м/с (быстро) | |
| Зажимная скоба буровой штанги | ||
| Диаметр бурового инструмента (мм): | 65~215 | |
| Сила зажима (кН): | 190 | |
| Крутящий момент съёмника (Нм): | 25400 | |
| Шасси | ||
| Гусеничный угол поворота (°): | -10° ~ 15° | |
| Скорость движения (км/ч): | 3.08 | |
| Способность преодолеваемого подъема (°): | 25 | |
| Давление на грунт (МПа): | 0.15 | |
| Лебедка | ||
| Подъемная сила (Н): | 5000 | |
Габаритные размеры Многофункциональная буровая установка JAINE JD110
