ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ТРАКТОРА К-700 - ЧАСТЬ 4
Электрооборудование и приборы трактора К-700 «Кировец»
| Контрольные приборы: на щитке приборов | Амперметр АП-104, указатель темпе-ратуры воды УК-118 и масла УК-108; четыре манометра для измерения давления: масла в двигателе, масла в турбокомпрессоре, масла в коробке передач, воздуха в тормозной системе; тахоспндометр ТХ-109: контрольные лампы: «масса включе-на», «зимний запуск включен», «вода двигателя +100°» |
| на щитке комбайна
|
Контрольные лампы ПД-20Е (3 шт.)
Контрольная лампа сигнала поворота |

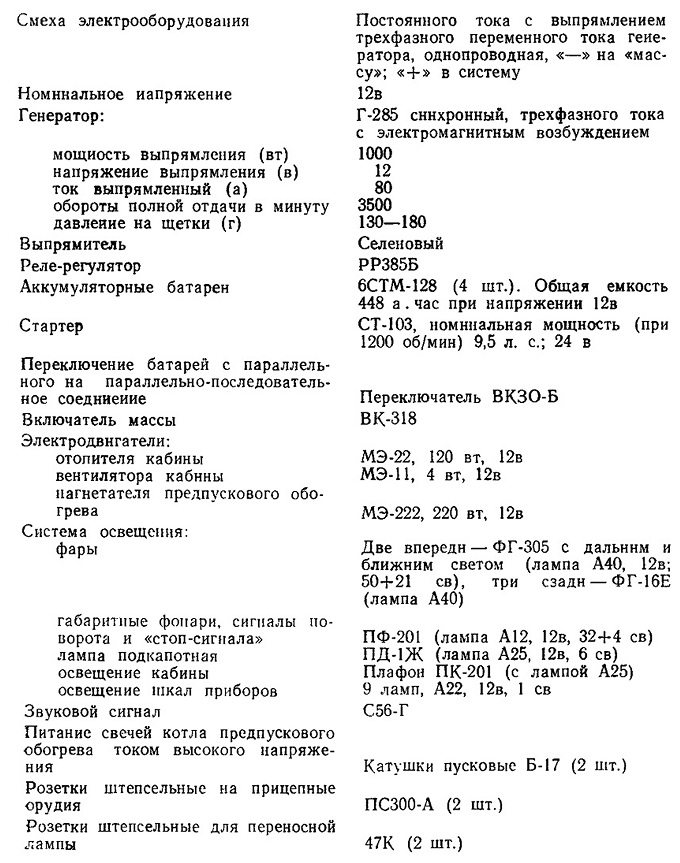

Смеха электрооборудования
Номинальное напряжение Генератор:
мощность выпрямления (вт) напряжение выпрямления (в) ток выпрямленный
(а) обороты полной отдачи в минуту давление на щетки (г)
Выпрямитель
Реле-регулятор
Аккумуляторные батарен
Стартер
Переключение батарей с параллельного на параллельно-последовательное
соединение
Включатель массы
Электродвигатели: отопителя кабины вентилятора кабины нагнетателя
предпускового обогрева
Система освещения: фары
габаритные фонари, сигналы поворота и «стоп-сигнала» лампа подкапотная
освещение кабины освещение шкал приборов
Звуковой сигнал
Питание свечей котла предпускового обогрева током высокого напряжения
Розетки штепсельные на прицепные орудия
Розетки штепсельные для переносной лампы
