24

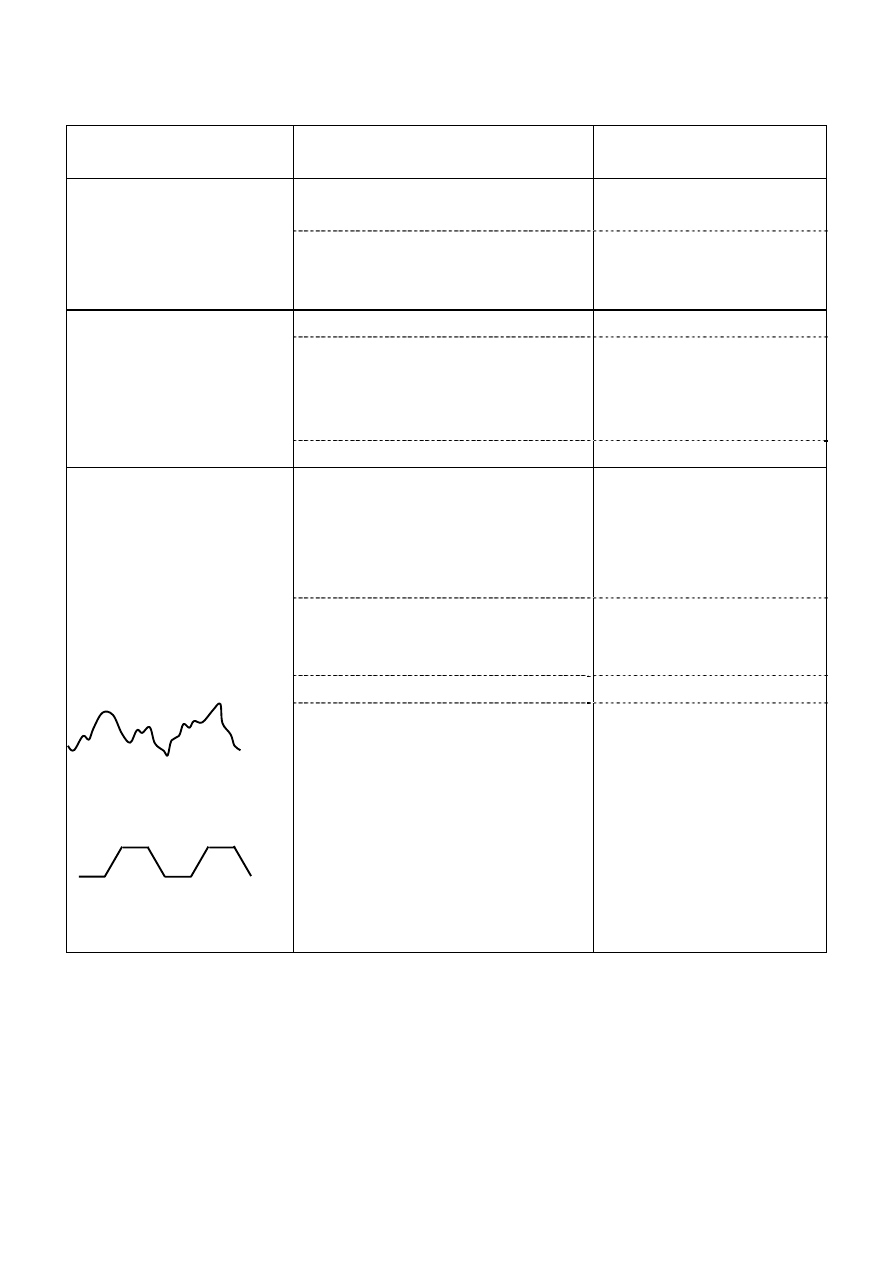

Таблица 2.1

Наименование неисправности,

внешнее проявление

Вероятная

причина

Способ

устранения

Неверная распайка проводов к вилке

Произвести распайку проводов

согласно указаниям 2.1.3

1 После подключения питания

импульсы  на  вторичный  при-

бор  не  поступают  в  течение

более 30 мин. (Преобразова-

тель не работает)

Отсутствует  расход

Открыть  запорную  арматуру

для  установления  расхода  со-

гласно таблице 1.1

Расход вышел за пределы измерения

Отрегулировать расход

Неправильное  подключение  провода,  со-

единяющего  преобразователь  и  вторич-

ный прибор

Электрическое соединение преоб-

разователя  и  вторичного  прибора

произвести  согласно  указаниям

2.1.3 и схемам приложения Е.

2  При  наличии  расхода  импу-

льсы на вторичный прибор не

поступают

Нет питания

Проверить провода питания

Попадание постороннего предмета в про-

точную часть

Демонтировать

преобразова-

тель  с  трубопровода,  удалить

посторонний  предмет,  произ-

вести  повторный  монтаж  пре-

образователя

Неполное заполнение трубопровода жид-

костью

Монтаж преобразователя произ-

вести  в  соответствии  с  указа-

ниями 2.1.2

Газовые пузыри в жидкости

Ликвидировать газовые пузыри

3 При наличии расхода преоб-

разователь  выдает  недосто-

верные  показания  и  сигнал,

регистрируемый  осциллогра-

фом  между  контактами 3 и 0

(общий  провод),  носит  хао-

тичный  характер – рисунок 1,

не  соответствующий  штатно-

му – рисунок 2







Давление в трубопроводе ниже заданного

давления при данном расходе, что приво-

дит к кавитации

Повысить  давление  в  трубо-

проводе или снизить расход



Рисунок 1 –  Хаотичный

сигнал

Рисунок 2 –  Штатный

сигнал



25

3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ



3.1 Сданный в эксплуатацию преобразователь не требует специального тех-

нического обслуживания, кроме периодического осмотра с целью проверки:

−



соблюдения условий эксплуатации;

−



отсутствия внешних повреждений.

В Н И М А Н И Е :   ЭКСПЛУАТАЦИЯ ПРЕОБРАЗОВАТЕЛЯ НА НЕ ПОЛ-

НОСТЬЮ  ЗАПОЛНЕННЫХ  ТРУБОПРОВОДАХ  НЕ  ДОПУСКАЕТСЯ!  ПРИ
ПРОВЕДЕНИИ  РЕГЛАМЕНТНЫХ  РАБОТ,  В  ХОДЕ  КОТОРЫХ  ЖИДКОСТЬ
СЛИВАЕТСЯ ИЗ ТРУБОПРОВОДА, РЕКОМЕНДУЕТСЯ ОТКЛЮЧАТЬ ПИТА-
НИЕ  ПРЕОБРАЗОВАТЕЛЯ  И  ВКЛЮЧАТЬ  ЕГО  ТОЛЬКО  ПОСЛЕ  ЗАПОЛНЕ-
НИЯ ТРУБОПРОВОДА.

3.2 Периодичность осмотра зависит от условий эксплуатации и определяет-

ся предприятием, ведущим техническое обслуживание узла учета, по согласова-
нию с эксплуатирующей организацией.

3.3  Особое  внимание  необходимо  уделять  контролю  технологических  па-

раметров, в частности, давления жидкости в трубопроводе, и не допускать режи-
мов эксплуатации, способствующих возникновению кавитации, т.е. образованию
в жидкости полостей, заполненных газом, паром или их смесью. Кавитационные
пузырьки  образуются  при  таких  условиях,  когда  давление  жидкости  становится
ниже некоторого критического значения Р

кр

 (в реальной жидкости Р

кр

 приблизи-

тельно  равно  давлению  насыщенных  паров  этой  жидкости  при  данной  темпера-
туре).

3.4 Несоблюдение условий эксплуатации может привести к отказу преобра-

зователя или превышению допустимого значения погрешности измерений.

3.5  В  случае  отказа  преобразователя  и  невозможности  устранения  неис-

правности на месте эксплуатации преобразователь необходимо демонтировать, а
на  его  место  установить  технологическую  вставку  соответствующего  размера
(эскиз технологической вставки приведен в приложении И).



26

4 ПОВЕРКА


Настоящий раздел устанавливает методику поверки преобразователя.
Первичной  поверке  подвергаются  преобразователи  при  выпуске  из  произ-

водства,  после  ремонта,  а  также  при  хранении  преобразователя  перед  вводом  в
эксплуатацию более одного года. Преобразователи, находящиеся в эксплуатации,
подвергаются периодической поверке с межповерочным интервалом 3 года.

П р и м е ч а н и е   –   В неочередная поверка проводится в процессе эксплуа-

тации, если необходимо удостовериться в исправности преобразователя, при по-
вреждении  пломб  или  утрате  документов,  подтверждающих  прохождение  оче-
редной поверки.



4.1 Операции поверки


Операции и объем поверки приведены в таблице 4.1.
Таблица 4.1

Наименование операции

Номер пункта

методики

поверки

Внешний осмотр преобразователя 4.5.1
Определение погрешности измерения 4.5.2…4.5.5
Определение  погрешности  измерения  ими-

тационным методом

4.5.6, 4.5.7

П р и м е ч а н и я

1 Поверку преобразователя по методикам 4.5.3…4.5.5 проводить только

при наличии ЖКИ.

2 Допускается совмещать по времени поверку по методикам 4.5.4, 4.5.5.

3 При первичной поверке определение погрешности по методикам 4.5.6,

4.5.7  не  проводить.  Произвести  измерение  размера  тела  обтекания  согласно
перечислениям 1), 2) методики 4.5.6. Результат  измерения  занести  в  паспорт
преобразователя.

4  При  периодической  поверке  определение  погрешности  измерения

объема по методике 4.5.2 может быть заменено на имитационную поверку по
методикам 4.5.6 и 4.5.7.





27

4.2 Средства поверки


При проведении поверки должны быть использованы средства измерений и

вспомогательное оборудование согласно таблице 4.2

Таблица 4.2

Наименование и тип

оборудования

Требуемые технические характеристики

Частотомер Ч3-64,
ДЛИ 2.721.006ТУ

Диапазон измерения периода от 0,18 до 900 мкс, отно-
сительная  погрешность  измерения  периода  не  более
0,03%

Генератор импульсов
точной  амплитуды  Г5-75,
3.269.092 ТО

Диапазон значений частоты генерируемых сигналов
от 0,3 до 500 Гц,  относительная  погрешность  зада-
ния частоты выходного сигнала не более 0,1%

Источник питания Б5-44,
ТУ 3.233.219

Диапазон напряжений постоянного тока от 2 до 45 В

Имитатор расхода
«Метран-550ИР»,
ТУ 4213-031-12580824

Диапазон значений периода выходного сигнала от 2,429
до 4394 мс, относительная погрешность формирования
и измерения периода не более 0,1

%

Микрометры рычажные 0 - 25
и 25 - 50, ТУ2-034-227

Погрешность  измерения  линейных  размеров  не  более
0,003 мм

Комплексная проливная
установка

КПУ-400-Ч,

ЧЕЛ99.00.00 РЭ

Диапазон  задания  расходов  от 0,4 до 200 м

3

/ч,  по-

грешность измерения объема не более 0,3%

Примечания

1  Допускается  применение  других  средств  измерений  с  аналогичными  мет-

рологическими характеристиками.

2  Все  средства  измерений  должны  быть  поверены  органами  Государствен-

ной метрологической службы и иметь действующие свидетельства о поверке или
оттиски поверительных клейм в соответствии с требованиями ПР 50.2.006.

3  При  определении  погрешности  преобразователя  по  методике 4.5.7.1 ими-

татор расхода «Метран-550ИР» не требуется. При определении погрешности пре-
образователя по методике 4.5.7.2 частотомер и генератор сигналов не требуются.

4 Комплексная проливная установка КПУ-400-Ч необходима только в случае

проведения испытаний по методике 4.5.2.
