Датчик расхода Метран-305ПР. Руководство - часть 5







20

2.1.2.3 Подготовка к монтажу
Транспортировка преобразователя к месту монтажа должна осуществляться

в транспортной таре предприятия-изготовителя.

После транспортировки преобразователя в транспортной таре предприятия-

изготовителя  при  отрицательной  температуре  во  избежание  конденсации  влаги
необходимо  выдержать  преобразователь  в  упаковке  в  отапливаемом  помещении
не менее 3 ч.

При  распаковке  преобразователя  следует  проверить  его  комплектность  по

соответствующему  разделу  в  паспорте  и  упаковочному  листу  и  сохранность
пломб, подтверждающих прохождение преобразователем поверки.

Перед установкой преобразователя необходимо тщательно очистить трубо-

провод  от  ржавчины,  грязи,  окалины  и  промыть  его,  чтобы  удалить  из  него  за-
грязнения и посторонние тела.

2.1.2.4 Монтаж преобразователя
Монтаж преобразователя на трубопроводе осуществлять по типу «Сэндвич» пу-

тем уплотнения преобразователя между двумя установленными на трубопроводе флан-
цами при помощи шпилек и гаек с шайбами в следующем порядке:

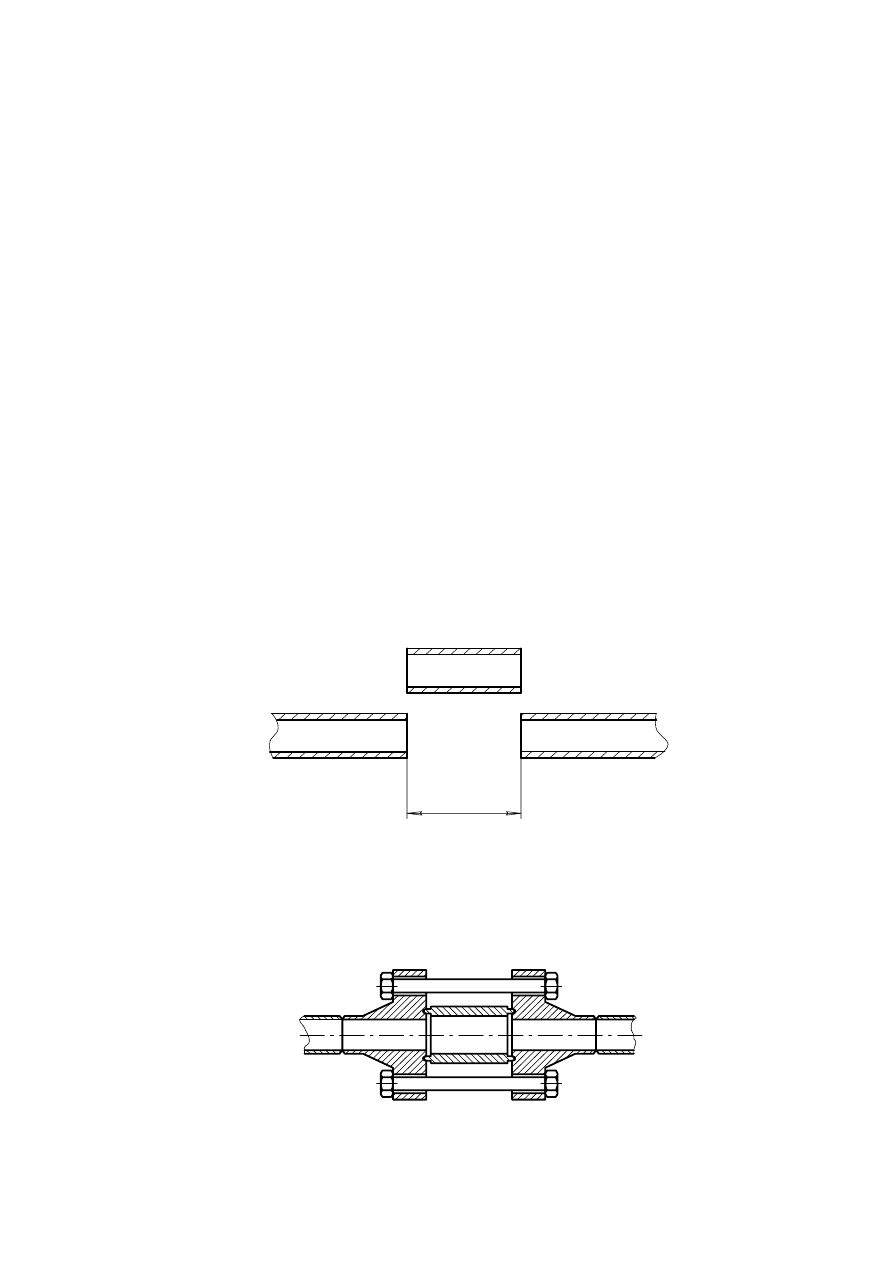

1)  Сваркой  либо  другим  способом  вырезать  участок  трубопровода  длиной

L

уст

 в соответствии с рисунками 2.1, Д.2 и таблицей Д.2.

L

ó

ñ

ò



Рисунок 2.1

2) Произвести сборку фланцев с технологической вставкой (приложение И),

стянуть фланцы двумя шпильками и установить сборку на трубопровод как пока-
зано на рисунке 2.2.





Рисунок 2.2



21

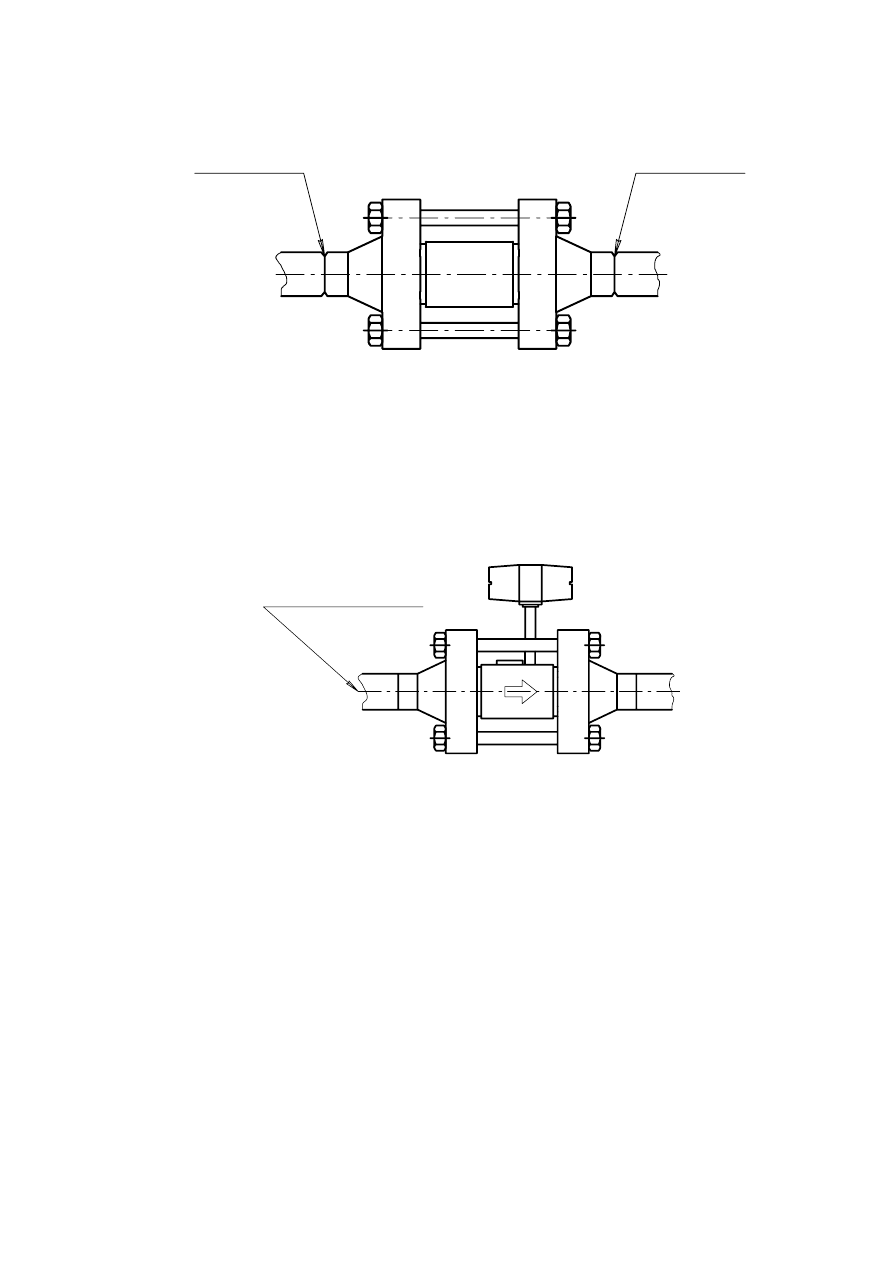

3) Прихватить сваркой фланцы к трубопроводу в соответствии с

рисунком 2.3.

Ï

ð

è

â

à

ð

è

ò

ü

â

í

å

ñ

ê

î

ë

ü

ê

è

õ

ò

î

÷

ê

à

õ

Ï

ð

è

â

à

ð

è

ò

ü

â

í

å

ñ

ê

î

ë

ü

ê

è

õ

ò

î

÷

ê

à

õ



Рисунок 2.3

4)  Снять  технологическую  вставку,  произвести  окончательную  сварку

фланцев с трубопроводом.

5) Установить преобразователь между фланцами так, чтобы стрелка на преобра-

зователе  совпадала  с  направлением  потока  в  соответствии  с  рисунком 2.4. Стянуть
фланцы шпильками.

Í

à

ï

ð

à

â

ë

å

í

è

å

ï

î

ò

î

ê

à








Затяжку  шпилек  рекомендуется  производить  поочередно  по  диаметрально

противоположным парам.

2.1.3 Проведение электромонтажных работ

2.1.3.1 Не допускается располагать линии связи преобразователя с внешни-

ми устройствами вблизи силовых кабелей.

2.1.3.2 Кабели и провода, соединяющие преобразователь и вторичный при-

бор, рекомендуется прокладывать в металлорукавах или металлических трубах.

2.1.3.3  При  монтаже  для  прокладки  линии  связи  рекомендуется  применять

кабели контрольные с резиновой или пластмассовой изоляцией, кабели для сиг-
нализации с полиэтиленовой изоляцией.

Рисунок 2.4



22

2.1.3.4 Рекомендуется применение экранированного кабеля с изолирующей

оболочкой  при  нахождении  вблизи  мест  прокладки  линии  связи  электроустано-
вок мощностью более 0,5 кВА.

П р и м е ч а н и е   –   В  качестве  сигнальных  цепей  преобразователя  могут

быть использованы изолированные жилы одного кабеля, при этом сопротивление
изоляции между ними должно быть не менее 50 МОм.

2.1.3.5 Длина линий связи не должна превышать 200 м, сопротивление каж-

дой жилы не более 20 Ом.

2.1.3.6 Монтаж вести двух жильным кабелем (например, РПШМ-2х0,35 или

МКШ-2х0,35).  Допускается  использовать  отдельные  провода  с  сечением  жилы
0,35 мм

2

2.1.3.7  Для  уплотнения  кабеля  вырезать  в  уплотнительном  кольце  кабель-

ного ввода отверстие диаметром на 1…2 мм больше диаметра используемого ка-
беля.

2.1.3.8  При  проведении  электромонтажа  использовать  провода  с  припаян-

ными  кабельными  наконечниками.  Прозвонить  концы  кабелей  и  закрепить  их
винтами на колодке преобразователя в соответствии с рисунком Е.1.



2.2 Использование изделия



2.2.1 Подготовка к работе

2.2.1.1 Перед первым включением электрического питания преобразователя

и пуском его в эксплуатацию необходимо:

-



проверить правильность монтажа преобразователя на трубопроводе;

-



проверить правильность электрических соединений.

2.2.1.2  Плавно  (для  исключения  гидроудара)  полностью  открыть  запорное

устройство  перед  преобразователем  и  проверить  отсутствие  течи,  запотевания  в
уплотнениях и сварных соединениях трубопровода и преобразователя.

2.2.1.3 Плавно открыть запорное устройство после преобразователя.

2.2.1.4 Подать на преобразователь напряжение питания. После этого преоб-

разователь готов к работе без проведения дополнительных настроек и регулиро-
вок.

П р и м е ч а н и я
1 Сданный в эксплуатацию преобразователь работает непрерывно в автоматическом

режиме.

2 На узле учета преобразователь, как правило, работает в комплекте с вычисли-

телем расхода, тепловычислителем или другими вторичными приборами.



23

3 Время выхода преобразователя  на установившийся режим измерения расхода

не более 30 мин.

2.2.2 Ввод в эксплуатацию

2.2.2.1  Ввод  в  эксплуатацию  производится  в  присутствии  представителей

заказчика  и  организации,  производившей  монтажные  и  пуско-наладочные  рабо-
ты, и оформляется соответствующим актом.

2.2.2.2  При  вводе  в  эксплуатацию  в  паспорте  преобразователя  необходимо

сделать отметку с указанием даты ввода и заверить подписью лица, ответствен-
ного за эксплуатацию приборов учета.

2.2.3 Самодиагностика преобразователя
При  наличии  ЖКИ  преобразователь  выводит  диагностические  сообщения

при возникновении следующих ситуаций:

-



при отсутствии расхода на ЖКИ индицируется символ « о »;

-



при значении расхода меньше 0,8

⋅Q

min

 на ЖКИ индицируется символ

« L »;

-



при  невозможности  измерения  расхода  вследствие  хаотичного  вихреоб-

разования в проточной части преобразователя на ЖКИ индицируется символ «D»
–  указанная  ситуация  может  возникнуть  при  попадании  в  проточную  часть  по-
стороннего предмета (окалина, камень, тряпка и др.), неполном заполнении тру-
бопровода или наличии пузырьков воздуха в измеряемой жидкости.

2.2.4 Возможные неисправности преобразователя и способы их устранения

приведены в таблице 2.1.
