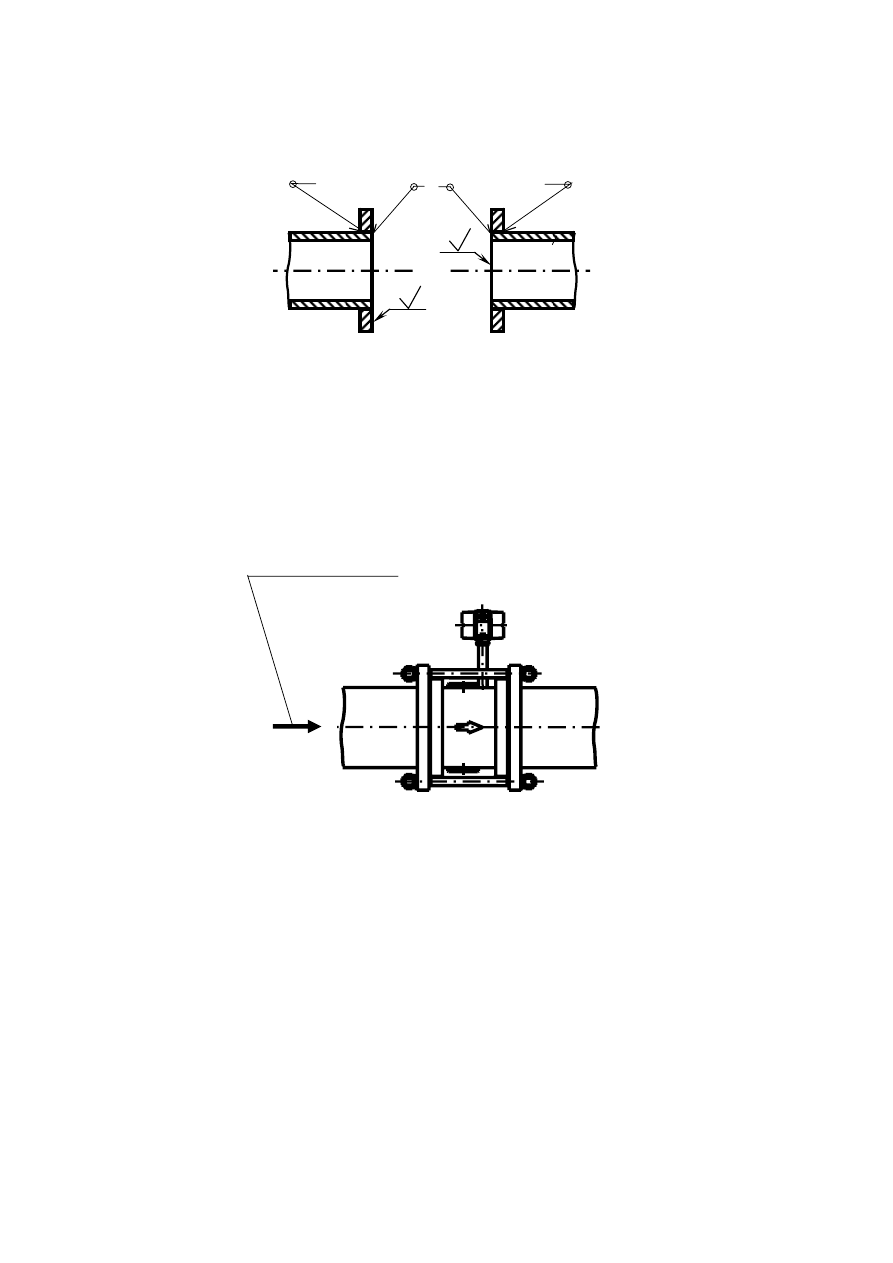

4)  снять  преобразователь,  произвести  окончательную  сварку  фланцев  с

трубопроводом и обработку в соответствии с рисунком 2.11;











         Рисунок 2.11

5)  установить  преобразователь  с  прокладками  между  фланцами  так,  чтобы

стрелка  на  преобразователе  совпадала  с  направлением  потока  в  соответствии  с

рисунком 2.12. Стянуть  фланцы  шпильками.  Затяжку  шпилек  рекомендуется

производить поочередно по диаметрально противоположным парам.

















Рисунок 2.12

В Н И М А Н И Е :

1   Н Е   Д О П У С К А Е Т С Я   В Ы С Т У П А Н И Е   П Р О К Л А Д О К

В Н У Т Р Ь   П Р О Т О Ч Н О Й   Ч А С Т И .   В   С Л У Ч А Е   П О В Р Е Ж Д Е Н И Я
П Р О К Л А Д О К   И Х   С Л Е Д У Е Т   З А М Е Н И Т Ь   Н А   Н О В Ы Е ,
В Ы Р Е З А Н Н Ы Е   И З   М А Т Е Р И А Л А ,   У К А З А Н Н О Г О   В
П Р И Л О Ж Е Н И И   Б ,   Т О Л Щ И Н О Й   2   М М .   И С П О Л Ь З О В А Н И Е
П Р О К Л А Д О К   И З   Д Р У Г О Г О   М А Т Е Р И А Л А   Н Е   Д О П У С К А Е Т С Я .

2   Н Е   Д О П У С К А Е Т С Я   Э К С П Л У А Т А Ц И Я

П Р Е О Б Р А З О В А Т Е Л Е Й   В   Р Е Ж И М Е   И З М Е Р Е Н И Я   Р А С Х О Д А   Н А
Н Е П О Л Н О С Т Ь Ю   З А П О Л Н Е Н Н О М   Т Р У Б О П Р О В О Д Е .

12,5



12,5

Направление потока





45

3   Н Е   Г А Р А Н Т И Р У Е Т С Я   Д О С Т О В Е Р Н О С Т Ь   И Н Ф О Р М А -

Ц И И   О   Р А С Х О Д Е   П Р И   Р А Б О Т Е   П Р Е О Б Р А З О В А Т Е Л Я   Н А
Н Е П О Л Н О С Т Ь Ю   З А П О Л Н Е Н Н О М   Т Р У Б О П Р О В О Д Е .

4   Е С Л И   В   М Е С Т Е   У С Т А Н О В К И   П Р Е О Б Р А З О В А Т Е Л Е Й

В О З М О Ж Н Ы   Р Е Ж И М Ы   Ч А С Т И Ч Н О Г О   З А П О Л Н Е Н И Я
Т Р У Б О П Р О В О Д А   В О Д О Й   Н Е О Б Х О Д И М О   П Р Е Д У С М О Т Р Е Т Ь
В О З М О Ж Н О С Т Ь   О Т К Л Ю Ч Е Н И Я   Э Л Е К Т Р И Ч Е С К О Г О   П И Т А Н И Я
П Р Е О Б Р А З О В А Т Е Л Е Й   И Л И   З А Р А Н Е Е   У С Т А Н О В И Т Ь
П Р Е О Б Р А З О В А Т Е Л И   Т А К И М   О Б Р А З О М ,   Ч Т О Б Ы   О Д И Н   И З
П Ь Е З О Э Л Е М Е Н Т О В   Н А Х О Д И Л С Я   В   В Е Р Х Н Е Й   Ч А С Т И   Т Р У Б Ы
( С Т О Я К   Д О Л Ж Е Н   Н А Х О Д И Т Ь С Я   Г О Р И З О Н Т А Л Ь Н О   ( Р И С У Н О К
И . 9 ) ) .   В   Э Т О М   С Л У Ч А Е   П Р Е О Б Р А З О В А Т Е Л Ь   Н Е   Б У Д Е Т
Р Е Г И С Т Р И Р О В А Т Ь   Р А С Х О Д   ( Н А   Ж К И   П Р И   Э Т О М
И Н Д И Ц И Р У Е Т С Я   С И М О Л   « Е » ) .   П Р И   У С Т А Н О В К Е
П Р Е О Б Р А З О В А Т Е Л Я   Н А   В Е Р Т И К А Л Ь Н Ы Й   О Т Р Е З О К   Т Р У Б Ы
В Ы Ш Е П Е Р Е Ч Е С Л Е Н Н Ы Е   М Е Р Ы   Н Е   Т Р Е Б У Ю Т С Я .

5

Д Л Я   П Р Е Д У П Р Е Ж Д Е Н И Я   К О Р Р О З И И   Н Е О Б Х О Д И М О

П О К Р А С И Т Ь   Ф Л А Н Ц Ы   И   М Е С Т А   С В А Р К И .



2.1.4  Обеспечение  взрывозащищённости  при  монтаже  преобразователей

Метран-303ПР-Ех.

2.1.4.1 Преобразователи взрывозащищенного исполнения могут

эксплуатироваться во взрывоопасных зонах помещений и наружных установок,
согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим
применение электрооборудования во взрывоопасных условиях.

2.1.4.2 При монтаже преобразователей взрывозащищенного исполнения

следует руководствоваться следующими документами:

- правила ПЭЭП (гл. 3.4 «Электроустановки во взрывоопасных зонах»);

- правила ПУЭ (гл. 7.3 «Электроустановки во взрывоопасных зонах»);

- правила ПТЭЭП (гл. 3.4 «Электроустановки во взрывоопасных зонах»);

- ГОСТ Р 51330.0;

- ГОСТ Р 51330.10;

- ГОСТ Р 51330.16;

- инструкция ВСН332-74/ММСС («Инструкция по монтажу

электрооборудования, силовых и осветительных сетей взрывоопасных зон»);

- настоящее РЭ и другие нормативные документы, действующие на

предприятии-потребителе.

2.1.4.3  Вторичные

устройства,  подключаемые  к  преобразователю

взрывозащищенного исполнения, должны иметь максимальные значения выходного





46

напряжения  и  выходного  тока  искробезопасных  электрических  цепей    уровня «ia»
не  более 24 В  и 120 мА  соответственно,  а  также  свидетельства  о
взрывозащищенности.  Уровень  взрывозащиты  преобразователей  при  этом
определяется уровнем взрывозащиты вторичных устройств.

2.1.4.4

Электрический  монтаж  преобразователей  взрывозащищённого

исполнения проводить в соответствии со схемами, приведёнными на рисунках  Д.4 -

Д.7.

2.1.4.5  Перед  монтажом  преобразователь  взрывозащищённого  исполнения

должен  быть  осмотрен.  При  этом  необходимо  обратить  внимание  на  маркировку,

наличие  заземляющего  зажима  на  корпусе,  состояние  подключаемого  кабеля  и

средств уплотнения для кабелей.

2.1.4.6  Во  избежание  срабатывания  предохранителей  в  барьере  искрозащиты

при  случайном  закорачивании  соединительных  проводов,  заделку  кабеля  и  его

подсоединение производить при отключенном питании.

По окончании монтажа должны быть проверены электрическое сопротивление

изоляции  между  объединенными  электрическими  цепями  и  корпусом

преобразователя  (не  менее 20 МОм)  и  электрическое  сопротивление  линии

заземления – не более 4 Ом. Измерения проводить омметром не более 50 В.

2.1.4.7 Параметры линии связи между преобразователем и блоком питания

должны быть:

- емкость не более 0,125 мкФ;

- индуктивность не более 0,5 мГн.

Линия  связи  должна  быть  выполнена  любым  типом  кабеля  с  медными

проводами сечением не менее 0,35 мм

2

, согласно главе 7.3 ПУЭ.

2.1.4.8  При  наличии  в  момент  установки  преобразователей  взрывоопасной

смеси  не  допускается  подвергать  преобразователь  трению  или  ударам,  способным

вызвать искрообразование.

2.1.4.9  При  исполнении  преобразователей  с  ЖКИ  не  допускаются

механические  воздействия  на  крышку  со  светопропускающим  стеклом.  При





47

эксплуатации  данных  преобразователей  необходим  периодический  осмотр

состояния  стекла.  Недопустима  эксплуатация  преобразователей  с  трещинами  и

сколами стекла крышки.

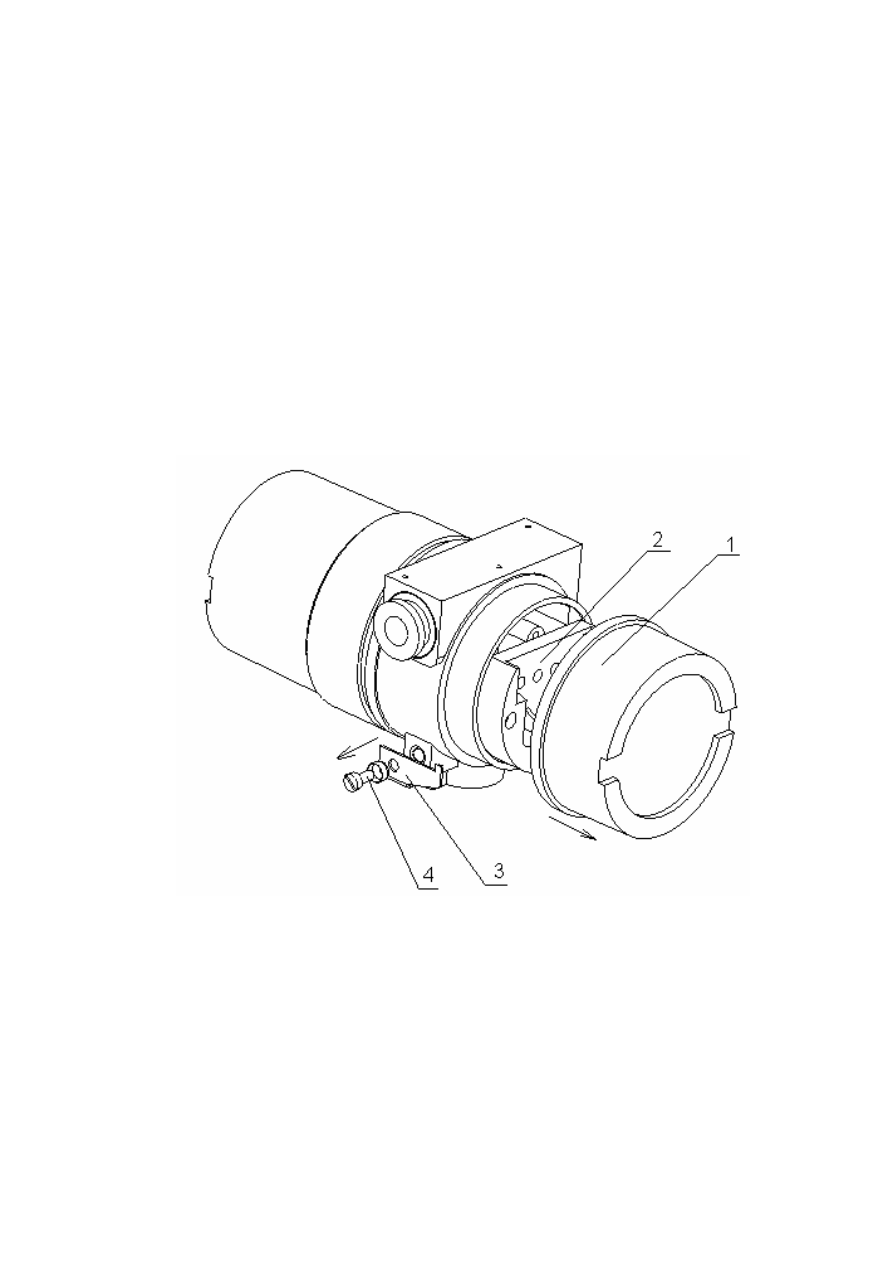

2.1.4.10  При  подключении  кабелей  к  преобразователям  с  сальниковым  вводом

необходимо  демонтировать  крышку  поз.1  в  соответствии  с  рисунком 2.13,

закрывающую  клеммную  колодку  поз.2,  предварительно  удалив  чашку  и

контровочную  скобу  поз.3  с  винтом  поз.4.  После  присоединения  проводов  к

клеммной  колодке,  крышку  запломбировать  по  технологии  эксплуатирующего

предприятия.















Рисунок 2.13





ВНИМАНИЕ:  НЕ  ДОПУСКАЕТСЯ  ЭКСПЛУАТАЦИЯ  ПРЕОБРАЗОВА-

ТЕЛЕЙ

ВЗРЫВОЗАЩИЩЕННОГО

ИСПОЛНЕНИЯ

С

НЕОПЛОМБИРО-

ВАННЫМИ КРЫШКАМИ ЭЛЕКТРОННОГО ПРЕОБРАЗОВАТЕЛЯ.
