Датчик расхода Метран-303ПР. Руководство - часть 9









36

Присоединение  к  преобразователю  внешних  электрических  цепей  следует

производить  только  после  окончания  монтажных  работ  на  трубопроводе,  а  их

отсоединение - до начала демонтажа.

Если  имеется  вероятность  засорения  проточной  части  преобразователя

крупными кусками окалины или другими инородными предметами, рекомендуется

перед  преобразователем  вне  зоны  прямолинейного  участка  трубопровода

устанавливать грязевики или фильтры.

Не  допускается  установка  преобразователя  в  зоне  расположения  устройств,

создающих  вокруг  себя  мощное  магнитное  поле  (например,  силовые

трансформаторы).

В Н И М А Н И Е :   П Р И   М О Н Т А Ж Е   Н Е О Б Х О Д И М О   О Б Р А Т И Т Ь

О С О Б О Е   В Н И М А Н И Е   Н А   П Р А В И Л Ь Н О С Т Ь   У С Т А Н О В К И

П А Р О Н И Т О В Ы Х

П Р О К Л А Д О К

М Е Ж Д У

К О Р П У С О М

П Р О Т О Ч Н О Й   Ч А С Т И   И   Ф Л А Н Ц А М И .   Н Е   Д О П У С К А Е Т С Я   И Х

В Ы С Т У П А Н И Е

В Н У Т Р Ь

П Р О Т О Ч Н О Й

Ч А С Т И

П Р Е О Б Р А З О В А Т Е Л Я !

Нарушение  условий  монтажа  может  привести  к  значительному  увеличению

погрешности преобразователя.

2.1.3.2 Выбор места установки преобразователя

К преобразователю должен быть обеспечен свободный доступ для осмотра.

Место  установки  преобразователя  должно  гарантировать  его  эксплуатацию

без возможных механических повреждений и отсутствие попадания  воды на корпус

электронного блока.

ЗАПРЕЩАЕТСЯ

УСТАНОВКА

ПРЕОБРАЗОВАТЕЛЕЙ

В

ЗАТАПЛИВАЕМЫХ  ПОДЗЕМНЫХ  ТЕПЛОФИКАЦИОННЫХ  КАМЕРАХ  И

ПОМЕЩЕНИЯХ.

Монтаж  преобразователя  допускается  на  вертикальном,  горизонтальном  или

наклонном  трубопроводе,  при  этом  должно  быть  соблюдено  условие  полного

заполнения  жидкостью  всего  объема  прямолинейных  участков  трубопровода  и





37

проточной

части.

Примеры

установки

преобразователя

приведены

в

приложении И.

При  монтаже  преобразователя  должны  быть  соблюдены  следующие

обязательные условия

1)  установка  должна  осуществляться  таким  образом,  чтобы  проточная  часть

преобразователя всегда была заполнена водой

2)  в  трубопроводе  не  должен  скапливаться  воздух.  Для  обеспечения  данного

требования рекомендуется устанавливать преобразователи с прямыми участками на

восходящих  наклонных  трубопроводах  под  углом  не  менее 5º по  ходу  течения

рабочей  жидкости  в  соответствии  с  рисунком  И.8.  Не  рекомендуется  установка

преобразователей на нисходящих участках трубопровода;

3)  при  наличии  таких  элементов  трубопроводов  и  арматуры,  как  коническое

сужение с конусностью до 30

0

, круглого колена, полностью открытого вентиля или

шарового крана, длины прямых участков до и после преобразователя должны быть

не менее 5 Ду и 2 Ду соответственно; при наличии прочих элементов, возмущающих

поток  (прямое  колено,  грязевик,  группа  колен  и  т.д.)  длины  прямых  участков

должны составлять не менее 10 Ду и 5 Ду, сокращение длин прямых участков до 5

Ду и 2 Ду возможно при условии установки струевыпрямителя;

Примечание - Конструкция струевыпрямителя приведена в приложении К.

4) преобразователи должны устанавливаться в местах с частотой и амплитудой

вибрации не превышающих 10 Гц и 0,05 мм соответственно. При наличии большего

уровня  вибрации  необходимо  использовать  дополнительные  меры  для  её

устранения.

2.1.3.3 Подготовка к монтажу

Транспортировка преобразователя к месту монтажа должна осуществляться в

транспортной таре предприятия-изготовителя.

После  транспортировки  преобразователя  в  транспортной  таре  предприятия-

изготовителя  при  отрицательной  температуре  во  избежание  конденсации  влаги





38

необходимо выдержать преобразователь в упаковке в отапливаемом помещении не

менее 12 ч.

При  распаковке  преобразователя  следует  проверить  его  комплектность  по

соответствующему  разделу  в  паспорте  и  упаковочному  листу  и сохранность пломб,

подтверждающих прохождение преобразователем поверки.

Перед  установкой  преобразователя  необходимо  тщательно  очистить

трубопровод  от  ржавчины,  грязи,  окалины  и  промыть  его,  чтобы  удалить  из  него

загрязнения и посторонние тела.

2.1.3.4 Монтаж преобразователей исполнения А

Монтаж  преобразователя  на  трубопроводе  осуществлять  по  типу  "Сэндвич"  путем

уплотнения  преобразователя  между  двумя  установленными  на  трубопроводе  фланцами,

входящими в комплект монтажных частей (КМЧ), при помощи шпилек и гаек с шайбами в

порядке, указанном ниже:

1) сваркой либо другим способом вырезать участок трубопровода длиной L

уст



в  соответствии  с  рисунком 2.1 и  таблицей  Е.3,  и  измерить  внутренний  диаметр

трубопровода D

вн.





L

уст



D

вн







Рисунок 2.1

Величина D

вн

 должна находиться в пределах, указанных в таблицах Б.3 и Б.4.

В  противном  случае  прилегающие  к  преобразователю  участки  трубопроводов

необходимо  заменить  на  прямые  участки  соответствующей  длины  из  труб,

приведенных  в  таблицах  Б.3  и  Б.4,  или  использовать  прямые  участки,  входящие  в

КМЧ, состав которых определяется при заказе;





39

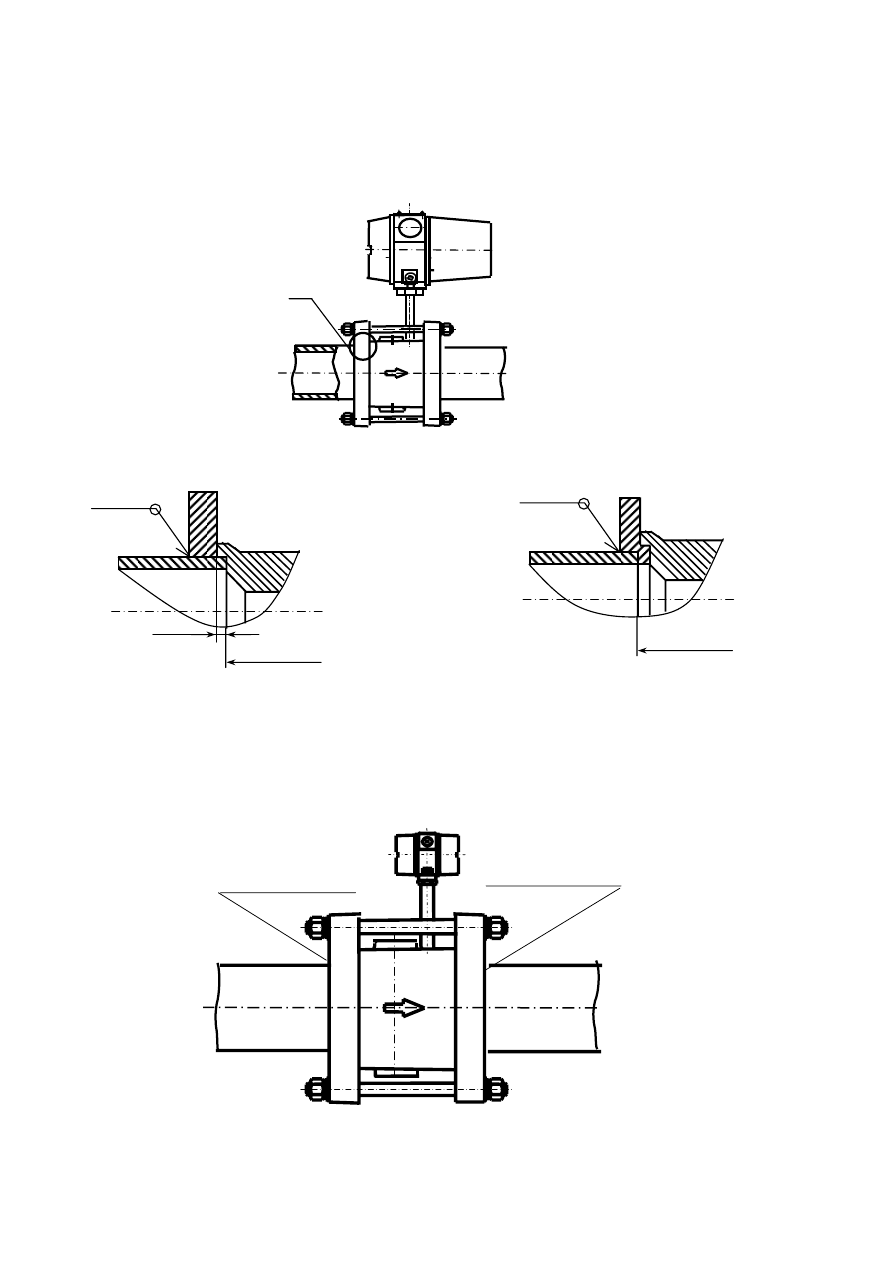

2) установить фланцы на трубопровод в соответствии с рисунком 2.2. Вставить

между  фланцами  преобразователь  или  технологическую  вставку  (приложение  Л)  с

прокладками и стянуть фланцы двумя шпильками;















А – вариант для КМЧ К0, К4























3) прихватить сваркой фланцы к трубопроводу в соответствии с рисунком 2.3;























L

уст



А – вариант для КМЧ К1



А



L

уст





Рисунок 2.2

Прихватить в

нескольких точках

Прихватить в

нескольких точках

Рисунок 2.3
