Датчик давления Метран-150. Руководство - часть 10



39





1

2

2

4

3







Рисунок 6-Схема соединительных линий при измерении расхода газа





            1 – сужающее устройство; 2 – продувочный вентиль;







  3 – вентиль; 4 - датчик





40





1

2

2

5

2

4

3

2







Рисунок 7-Схема соединительных линий при измерении расхода газа





            1 – сужающее устройство; 2 – продувочный вентиль;







  3 – вентиль; 4 – датчик; 5 – отстойный сосуд





41



1

2

3

4

5

4

6

7

4

6

1

2

3

5

4

à

á



Рисунок 8-Схема соединительных линий при измерении расхода пара





       1 – сужающее устройство; 2 –уравнительный сосуд; 3 – вентиль;





4

–

продувочный вентиль; 5 – отстойный сосуд;





6

–

датчик давления; 7 – газосборник.



42





à

á

1

2

3

4

5

2

2

2

6

2

4

1

2

3

5

2



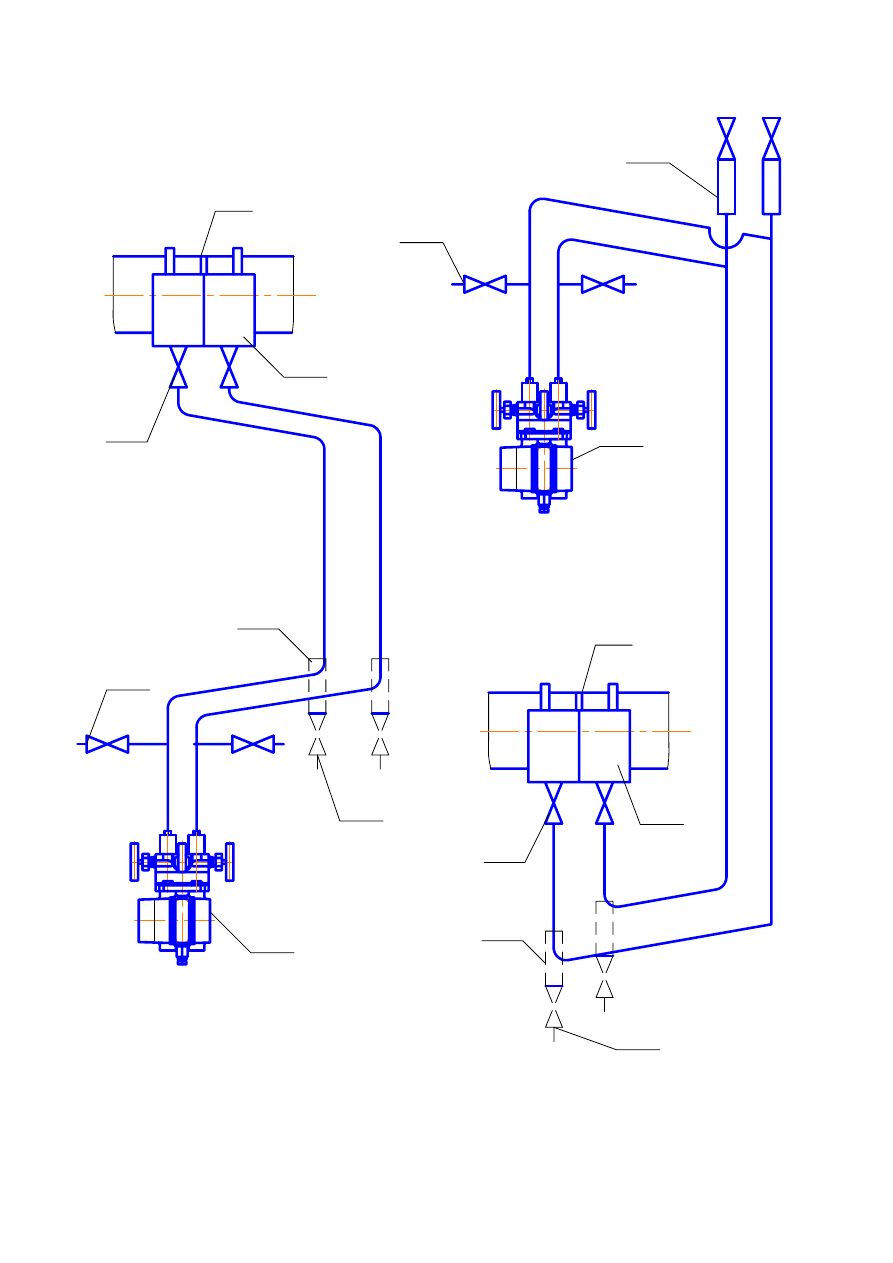

Рисунок 9-Схема соединительных линий при измерении расхода жидкости





       1 – сужающее устройство; 2 – продувочный вентиль; 3 – вентиль;





4

–

датчик; 5 – отстойный сосуд; 6 – газосборник.
