соединение между собой нагрузок нескольких датчиков при условии участия

в объединении не более одной нагрузки каждого датчика.

При необходимости дополнительного уменьшения уровня пульсации

выходного сигнала датчика допускается параллельно сопротивлению нагрузки
включать конденсатор, при этом следует выбирать конденсатор с минимальной
емкостью, обеспечивающий допустимый уровень пульсации.

Рекомендуется применять конденсаторы, имеющие ток утечки не более 5мкА

при постоянном напряжении на них до 20В.

13.8 Монтаж датчиков Метран-43 со штепсельным разъемом. При монтаже

датчиков Метран-43 пайкук розетке 2РМГI4КПН4Г1В1 или 2РМ22КПН4Г3В1

ГЕО.364.126 ТУ производить проводом с сечением жилы 0,35мм типа МГТФ ТУ
16-505.185 или МГШВ ТУ 16-505.437. Монтаж разъема ШР14 или ШР22 ввести
согласно п.6.6.

13.9 Датчики давления “Метран-43-ДГ” и “Метран-43-Ех-ДГ” предназначены

для использования в системах контроля и регулирования уровня нейтральных и
агрессивных сред, а также высоковязких и шлакосодержащих жидкостей и
обеспечивают непрерывное преобразование значений гидростатического
давления среды в унифицированный токовый сигнал.

Датчики монтируются непосредственно на фланце технологической емкости

(см. схему).

Диапазон измерений уровня жидкости выбирается равным (h -h ).

Датчик рекомендуется устанавливать так, чтобы его открытая мембрана

располагалась возможно ближе к внутренней поверхности емкости.

При измерении уровня емкости, находящейся под давлением, рекомендует-

ся в линии подвода к минусовой камере датчика устанавливать отстойный сосуд
(см. схему).

14.1 К эксплуатации датчиков Метран-43-Ех должны допускаться лица,

изучившие настоящую инструкцию и прошедшие необходимый инструктаж.

14.2 При эксплуатации датчиков необходимо выполнять все мероприятия в

полном соответствии с разделом 12.

При этом необходимо руководствоваться настоящей инструкцией, главой 3.4

ПЭЭП. Необходимо выполнять местные инструкции, действующие в данной
отрасли промышленности, а также другие нормативные документы, определяю-
щие эксплуатацию взрывозащищенного электрооборудования.

14.3 При эксплуатации датчики должны подвергаться систематическому

внешнемуи профилактическим осмотрам.

2

мах

min

14 Обеспечение взрывозащищенности при эксплуатации датчик

Метран-43-Ех

57

МЕТРАН

METRAN

h

max

h

min

d

m

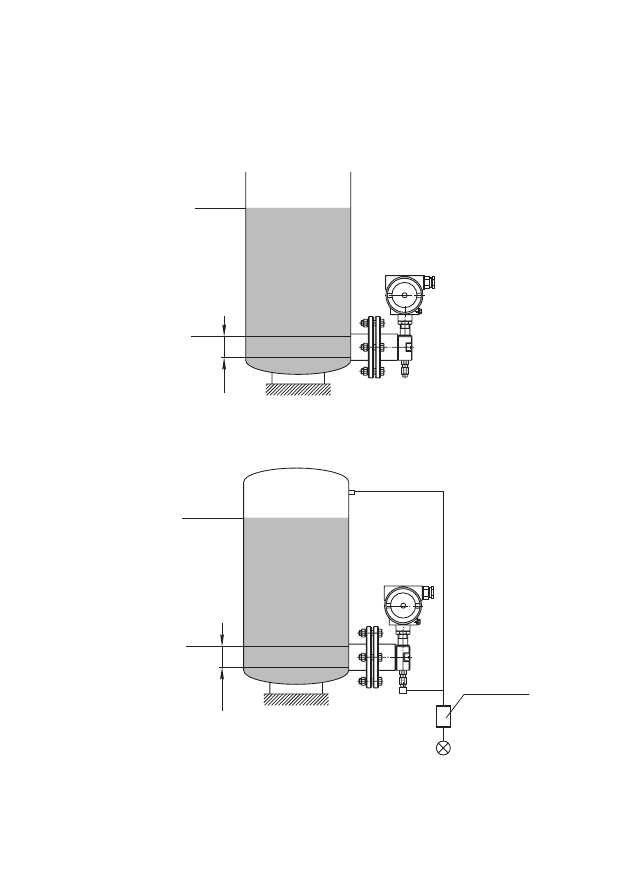

Схема установки датчиков Метран-43-ДГ и Метран-43Ф-ДГ

при измерении давления в резервуаре

при измерении уровня в открытом резервуаре

при измерении уровня в сосуде под давлением

МЕТРАН

METRAN

h

max

h

min

d

m

Отстойный

сосуд

d - диаметр мембраны датчика
P

- избыточное давление над жидкостью

m

изб

58

14.4 При внешнем осмотре датчиков необходимо проверять:
сохранность пломб;
наличие и прочность крепления крышек электронного преобразователя;
отсутствие обрыва или повреждения изоляции соединительного кабеля;
надежность присоединения кабеля;
отсутствие обрыва заземляющего провода;
прочность крепления заземляющего болтового соединения к датчику;
отсутствие вмятин и видных механических повреждений, а также пыли и

грязи на корпусе датчика.

14.5 Эксплуатация датчиков с повреждениями категорически запрещается.
14.6 При профилактическом осмотре должны быть выполнены все вышеука-

занные работы внешнего осмотра.

Периодичность профилактических осмотров датчиков устанавливается в

зависимости от производственных условий, но не реже 2 раз в год. При этом
дополнительно должны быть выполнены следующие работы:

чистка клеммной колодки;
проверка сопротивления изоляции электрических частей датчика относи-

тельно корпуса.

Проверка сопротивления изоляции производится с помощью мегаомметра с

номинальным напряжением 500 В.

Величина сопротивления изоляции должна быть не менее 20 МОм при

температуре окружающего воздуха (25±5) С и относительной влажности не более
80%.

14.7 После профилактического осмотра производится подключение отсоеди-

ненных цепей датчика в соответствии с разделом 12, а затем датчик пломбируется
пломбой предприятия-потребителя.

О

Примечание.
Регулировка “нуля” выходного сигнала датчиков Метран-43-Ех с кодом АП

на месте эксплуатации, требующая подключения контрольно-измерительных
приборов, возможна только при отсутствии взрывоопасной смеси в момент
проведения регулировки.

Допускается проводить настройку и контроль параметров микропроцес-

сорных датчиков Метран-43-Ех в пределах взрывоопасной зоны при наличии
взрывоопасной смеси с помощью выносного или встроенного индикатора и
кнопочных переключателей без подключения контрольно-измерительных
приборов.

59

60

15 Подготовка к работе
15.1 Перед включением датчика убедитесь в соответствии его установки и

монтажа указаниям, изложенным в разделах 12 и 13 настоящей инструкции.

15.2 Подключите питание к датчику.
15.3 Через 30мин (для кода электронного преобразователя АП) или 0,5мин

(для кода электронного преобразователя МП, МП1) после включения электричес-
кого питания проверьте и, при необходимости, установите значение выходного
сигнала, соответству

ющее ну

левомуили начальномузначению измеряемого

параметра. При необходимости подстройка "нуля" производится:

-для датчиков с кодом электронного преобразователя АП с помощью

элементов настройки "нуля" (п. 6.6.1).

-для датчиков с кодом электронного преобразователя МП, МП1 с помощью

кнопочных переключателей, расположенных под крышкой, по инструкции по
настройке СПГК.5070.000.00 ИН.

Установка значений выходного сигнала датчиков Метран-43-ДИВ и Метран-

43-Ех-ДИВ должна производиться после подачи и сброса избыточного давления,
составляющего 50-100% верхнего предела измерений избыточного давления.

Установка значений выходного сигнала уостальных датчиков должна

производиться после подачи и сброса измеряемого параметра, составляющего
80-100% верхнего предела измерений.

Контроль значений выходного сигнала производится согласно методическим

указаниям по поверке МИ 4212-012-2001.

Датчики Метран-43Ф-ДД, Метран-43Ф-Ех-ДД выдерживают воздействие

односторонней перегрузки рабочим избыточным давлением в равной мере как со
стороны плюсовой, так и минусовой камер. В отдельных случаях односторонняя
перегрузка рабочим избыточным давлением может привести к незначительным
изменениям нормированных характеристик датчика. Поэтомупосле перегрузки
следует произвести проверкувыходного сигнала, соответствующего нижнемуи
верхнемупредельным значениям измеряемого параметра, и, при необходимости,
произвести корректировкузначения выходного сигнала в соответствии с указани-
ями раздела 16.

Перед корректировкой выходного сигнала датчик следует подвергнуть

перегрузке со стороны плюсовой камеры давлением Р=(0,8-1,0) Ризб.

Где Ризб- предельно допускаемое рабочее избыточное давление (табл.6).
Контроль значения выходного сигнала должен производиться с помощью

миллиамперметра или вольтметра постоянного тока, подключаемых к выходной
цепи датчика.

Контроль значения выходного сигнала датчика с кодом АП может произво-

диться также с помощью миллиамперметра постоянного тока, подключенного к
клеммам 1 и 2 электронного преобразователя (рис. 12).
