2 . 3 . 3 П о д к л ю ч е н и е
и н д и к а т о р а
На
рисунке 2.3 показана
электрическая
схема
подключения
индикатора . Индикатор
включается
в
разрыв
токовой
петли 4 – 20 мА
датчика
давления
или
датчика
температуры . При
подключении
необходимо
соблюдать
полярность . Максимальный
диаметр
подключаемого
кабеля – 7 мм , максимальное
сечение
проводников
подключаемого
кабеля – 1,5 мм 2 . Подключение
индикатора
во
взрывоопасной
зоне
производить
при
выклю - ченном
напряжении
питания
по
схеме , приведенной
в
приложении
В . Датчик
давления или
температуры + - Блок + - R н SA1 SA2 XP1 XP2
Рисунок 2.3 Электрическая
схема
подключения
индикатора .
2 . 3 . 4 А л г о р и т м
р а б о т ы
и н д и к а т о р а . 2.3.4.1 При
включении
или
после
программного
сброса
высвечиваются
все
сегменты
ЖКИ
в
течение 1 с
с
целью
проверки
их
работоспособности . По - сле
этого
индикатор
переходит
в
основной
рабочий

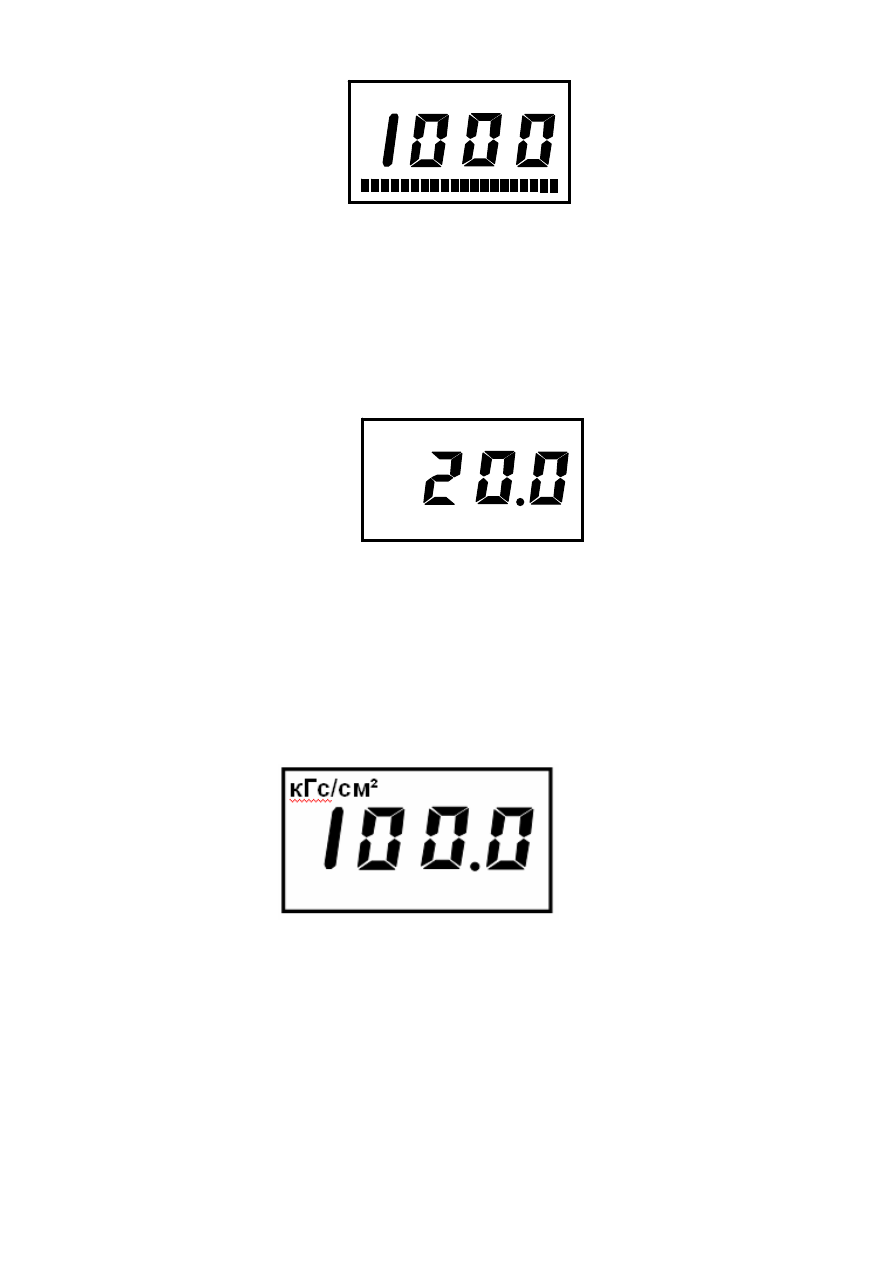

режим ( рис .2.2). В
основном
рабочем
режиме
на
дисплее
высвечивается
текущее
значение
измеряемой
ве - личины
в
единицах
измерения
в
соответствии
с
произведенными
настройками , а
также
визуальный
эквивалент
токового
сигнала 4-20 мА
в
виде
линейной
шка - лы . 2.3.4.2 Кратковременное ( менее 3 с ) нажатие
на
кнопку SA1 приводит
к
высвечиванию
в
течение 3 с
значения
измеряемой
величины , соответствующей
уровню
сигнала 4 мА . После
этого
индикатор
переходит
в
основной
рабочий
ре - жим . 2.3.4.3 Нажатие
на
кнопку SA1 более 3 с
переводит
индикатор
в
режим
настройки
измерительных
эквивалентов
сигналов 4 мА
и 20 мА , требуемых
еди - ниц
измерения . Выбор
требуемых
режимов
настройки
выполняется
повторным
нажатием
на
кнопку SA1. Порядок
настройки
индикатора
приведен
в
п . 2.3.5. |
