Программа конфигурирования устройств, поддерживающих HART протокол. Руководство - часть 4



1

2

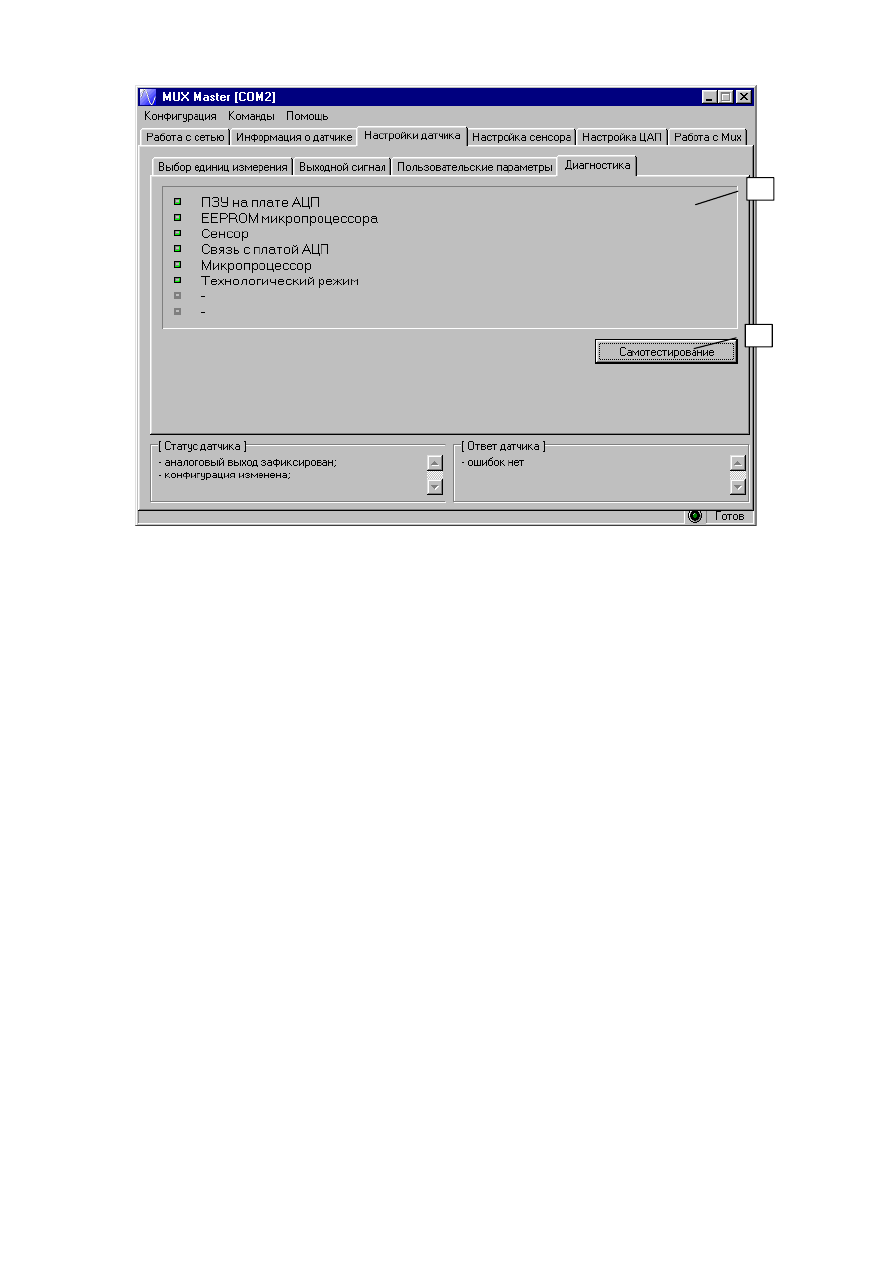

Рис.13. Диагностика устройства

1–индикация результата самотестирования; 2– запуск процедуры диагностики

датчика.

8.5. Настройка сенсора

Настройка сенсора устройства производится в главном окне программы, закладка

«Настройка сенсора». (рис. 14). Пользователь может выполнить следующие операции
по настройке сенсора:

1.

Корректировка нуля.

2.

Калибровка пределов измерений.

3.

Чтение информации о сенсоре.

Для удобства пользователя программа отображает следующую информацию:

1.

Текущее значение первичной переменной (рис. 14, поз. 1). Служит для контроля
величины  первичной  переменной  во  время  настройки  сенсора.  Перед
выполнением  операций  по  настройке  сенсора  следует  выполнить  команду
«Начать  считывание»  (рис. 14,  поз. 2)  для  запуска  периодического
считывания текущего значения первичной переменной.

2.

Информация о сенсоре. Дает представление о допустимых пределах настройки
датчика  и  диапазона  исходя  из  характеристики  чувствительного  элемента
датчика.  Выполните  команду  «Прочитать»  (рис. 14,  поз. 10)  для  обновления
информации.





19



10

9

8

7

6

5

2

1

3

4

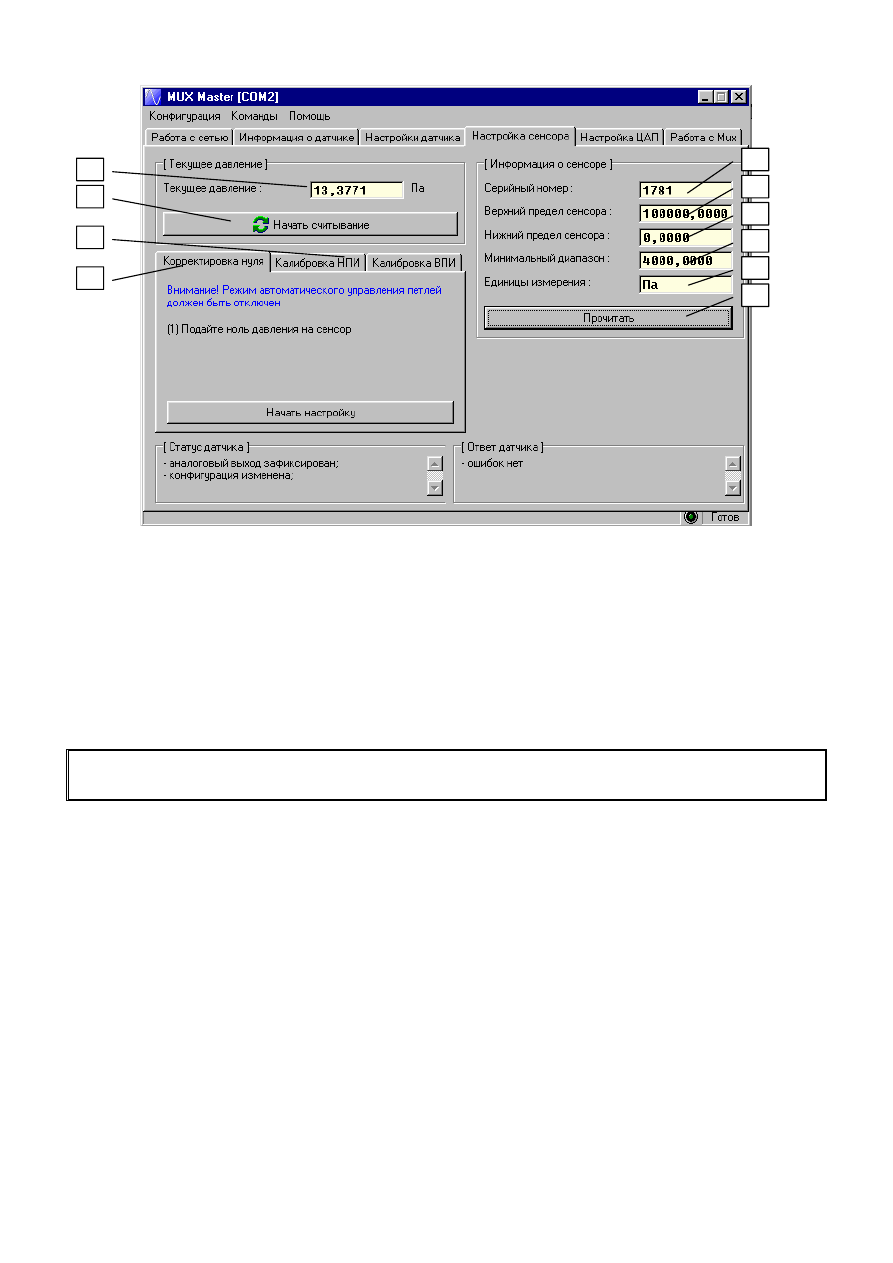

Рис.14. Настройка сенсора

1–значение    текущего  давления; 2–начать  периодическое  считывание  текущего

значения  первичной  переменной; 3–калибровка  нижнего  и  верхнего  пределов
измерений; 4–корректировка  нуля; 5–серийный  номер  сенсора; 6–верхний  предел
измерения  сенсора; 7–нижний  предел  измерения  сенсора; 8–минимальный  диапазон
сенсора; 9–единицы измерения пределов измерения и минимального диапазона сенсора;
10–считать информацию о сенсоре из устройства.

8.5.1. Корректировка нуля

Внимание!  Операция  корректировки  нуля  сенсора  повлияет  на  калибровку

сенсора.

Выберите  закладку  «Корректировка  нуля»  (рис. 14,  поз. 3)  и  выполните

следующие действия:

1.

Выполните  команду  «Начать  считывание»  (рис. 14,  поз. 2)  для  запуска
периодического считывания текущего значения первичной переменной.

2.

Установите  значение  первичной  переменной  равное  нулю.  Проконтролируйте
стабилизацию  параметра  по  текущему  измеряемому  значению  первичной
переменной (рис. 14, поз. 1).

3.

Выполните команду «Начать настройку».



Примечание. Команда корректировки нуля не поддерживается ИПТ Метран–280

8.5.2. Калибровка пределов измерений
При  отсутствии  специального  драйвера  калибровка  сенсора  устройства

невозможна.  Подробнее  о  калибровке  сенсоров  Метран–100  и  Метран–280  см.  п. 8.8
(“Калибровка датчиков серии Метран”).



20

8.5.3. Чтение информации о сенсоре
Выполните  команду  «Прочитать»  (рис. 14,  поз. 10).  Программа  отобразит

следующую информацию о сенсоре:

1.

Серийный номер сенсора (рис. 14, поз. 5).

2.

Верхний предел измерения сенсора (рис. 14, поз. 6).

3.

Нижний предел измерения сенсора (рис. 14, поз. 7).

4.

Минимальный диапазон сенсора (рис. 14, поз. 8).

5.

Единицы  измерения  пределов  измерения  и  минимального  диапазона  сенсора
(рис. 14, поз. 9).

8.6. Настройка ЦАП

Настройка  ЦАП  датчика  производится  в  главном  окне  программы,  закладка

«Настройка  ЦАП».  Пользователь  может  выполнить  следующие  операции  по
настройке ЦАП:

1.

Калибровка токового выхода устройства.

2.

Тестирование токового выхода устройства.





6

5

4

3

2

1

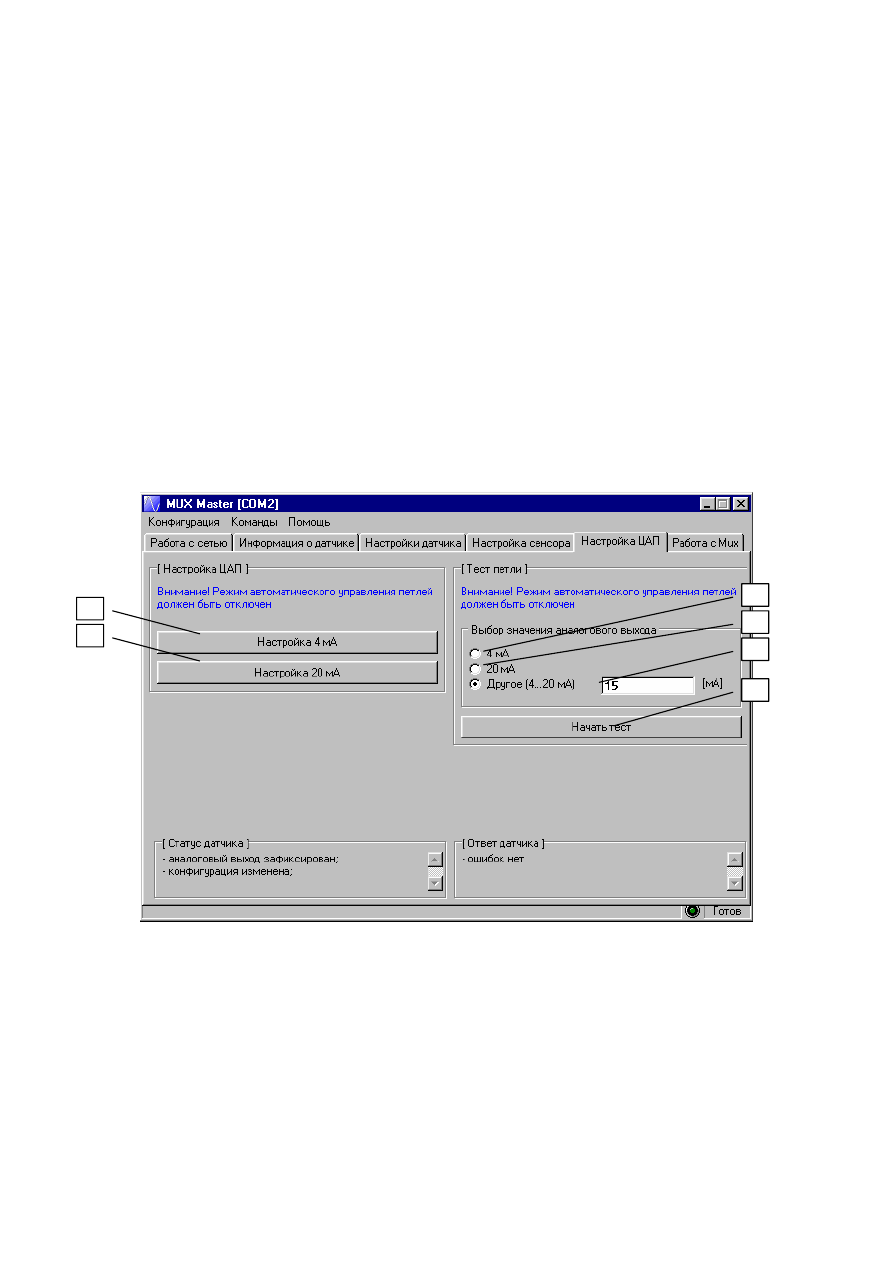

Рис. 15. Настройка ЦАП

1–калибровка  токового  выхода 4 мА; 2–калибровка  токового  выхода 20 мА; 3–

выбор значения  токового  выхода 4 мА; 4–выбор  значения  токового  выхода 20 мА; 5–
поле  для  ввода  произвольного  значения  токового  выхода  (от 4 до 20 мА); 6–запуск
процедуры тестирования токового выхода устройства.



21



8.6.1. Калибровка токового выхода устройства
Для калибровки токового выхода 4 мА выполните следующие действия:

1.

Выполните команду «Настройка 4 мА» (рис. 15, поз. 1). Программа установит
ток 4 мА.

2.

Подключите контрольно-измерительное устройство.

3.

В  следующем  окне  (рис. 15)  введите  показание  контрольно-измерительного
устройства и выберите команду «Калибровать».

4.

После калибровки программа переключит устройство в режим фиксированного
тока 4 мА и в следующем окне (рис. 17) выведет для контроля текущее значение
выходного тока устройства.

Для калибровки токового выхода 20 мА выполните команду «Настройка 20 мА»

(рис. 15, поз. 2) и выполните действия, аналогично калибровке токового выхода 4 мА.

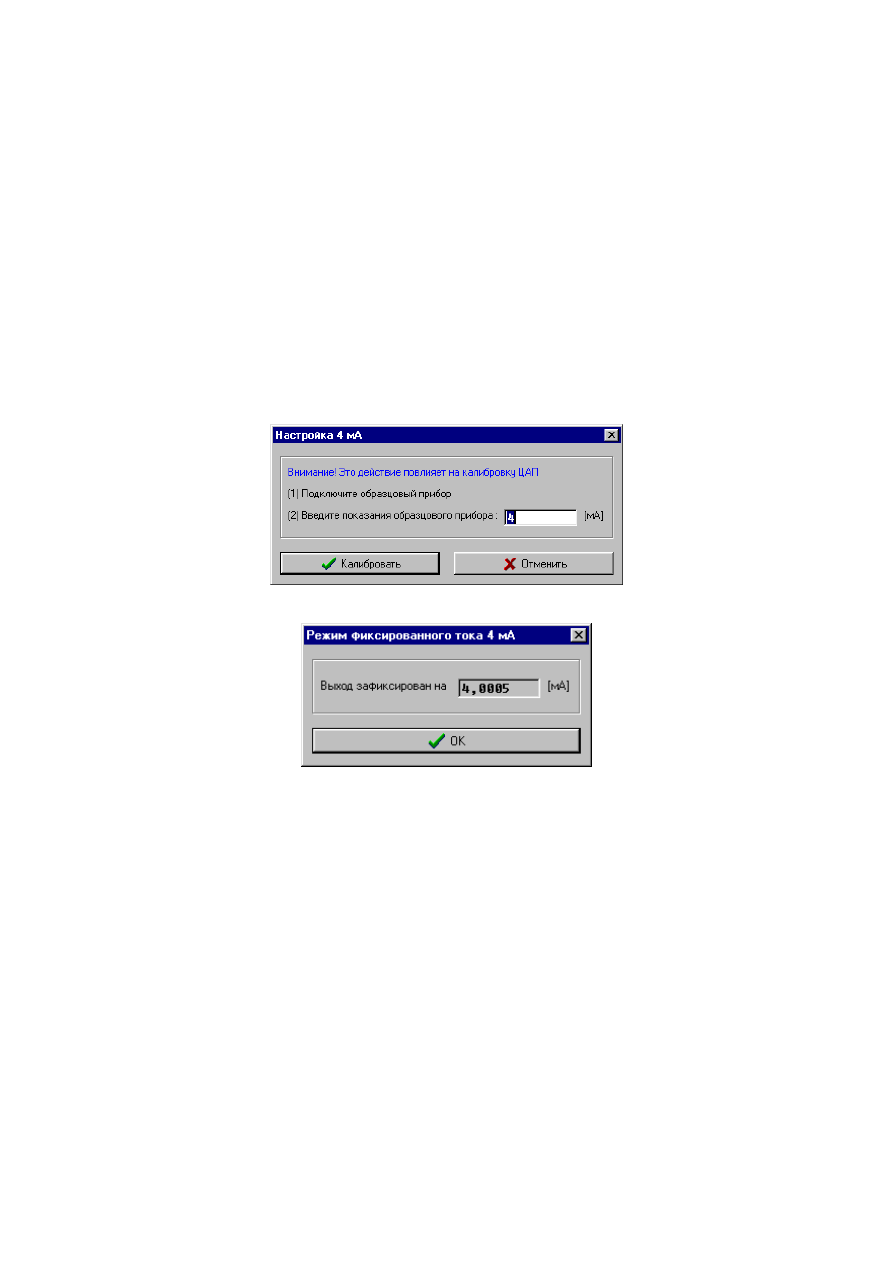

Рис. 16. Настройка 4 мА



Рис.17. Режим фиксированного тока

8.6.2. Тестирование токового выхода устройства
Для проверки токового выхода устройства выберите значение аналогового выхода

(рис. 15,  поз. 3, 4)  или  введите  другое  значение  тока  (рис. 15,  поз. 5)  и  выполните
команду «Начать тест» (рис. 15, поз. 6). Программа переключит устройство в режим
фиксированного  тока  и  в  следующем  окне  (рис.17)  выведет  для  контроля  текущее
значение выходного тока устройства. После этого пользователь с помощью контрольно-
измерительного  прибора  может  измерить  реальное  значение  выходного  тока
устройства.

8.7. Особенности работы программы с датчиком Метран-100

8.7.1. Чтение дополнительной информации о датчике Метран–100
Выполните  команду  «Дополнительно»  (рис.7,  поз.4).  В  новом  окне  программа

отобразит следующую информацию:
