8.2. Работа с сетью HART устройств

При  работе  в  двухпроводной  системе  связи  с  одним  подчиненным  устройством

первичная  переменная  может  быть  считана  либо  как  аналоговая  величина,  либо  по
цифровому  каналу.  Подчиненное  устройство  имеет  фиксированный  адрес  опроса,
равный нулю.

В  двухпроводной  системе  связи  два  и  более HART устройства  могут  быть

соединены  вместе  через  один  канал  передачи.  В  такой  системе  каждое  устройство
должно иметь свой уникальный адрес. HART протокол позволяет адресовать на одной
паре  проводов  до 15 HART устройств.  Аналоговые  сигналы  в  этом  режиме
использовать нельзя, поскольку они будут просто складываться друг с другом в общем
контуре.  В  этом  случае  каждое  устройство  устанавливает  свой  аналоговый  выход  на
фиксированный  уровень  токового  сигнала 4 мА  (только  питание).  Идентификация
устройства  в  сети HART устройств  осуществляется  по  уникальному  адресу  опроса,
который может принимать значения от 1 до 15. Присвоение ненулевого адреса опроса
фиксирует выходной аналоговый сигнал на уровне 4 мА.

Работа  с  сетью HART устройств  осуществляется  в  главном  окне  программы,

закладка «Работа с MUX» (рис. 2). Основным элементом здесь является список HART
устройств  (рис. 5,  поз. 1).  В  нем  отображаются  найденные  на  каналах  устройства
(формат  обозначения  устройства  представлен  на  рис. 4),  и  осуществляется  выбор
текущего устройства.



Рис. 4. Запись устройства в списке HART устройств

Также здесь отображается информация об устройстве (рис. 5, поз. 2).
Версия HART протокола 5.0 предполагает  для  передачи  цифровой  информации

использовать  принцип  частотной  модуляции.  Под  версией  датчика  подразумевается
версия  аппаратного  обеспечения  устройства.  Физический  интерфейс – американский
стандарт для телефонии Bell-202.



11



1

2

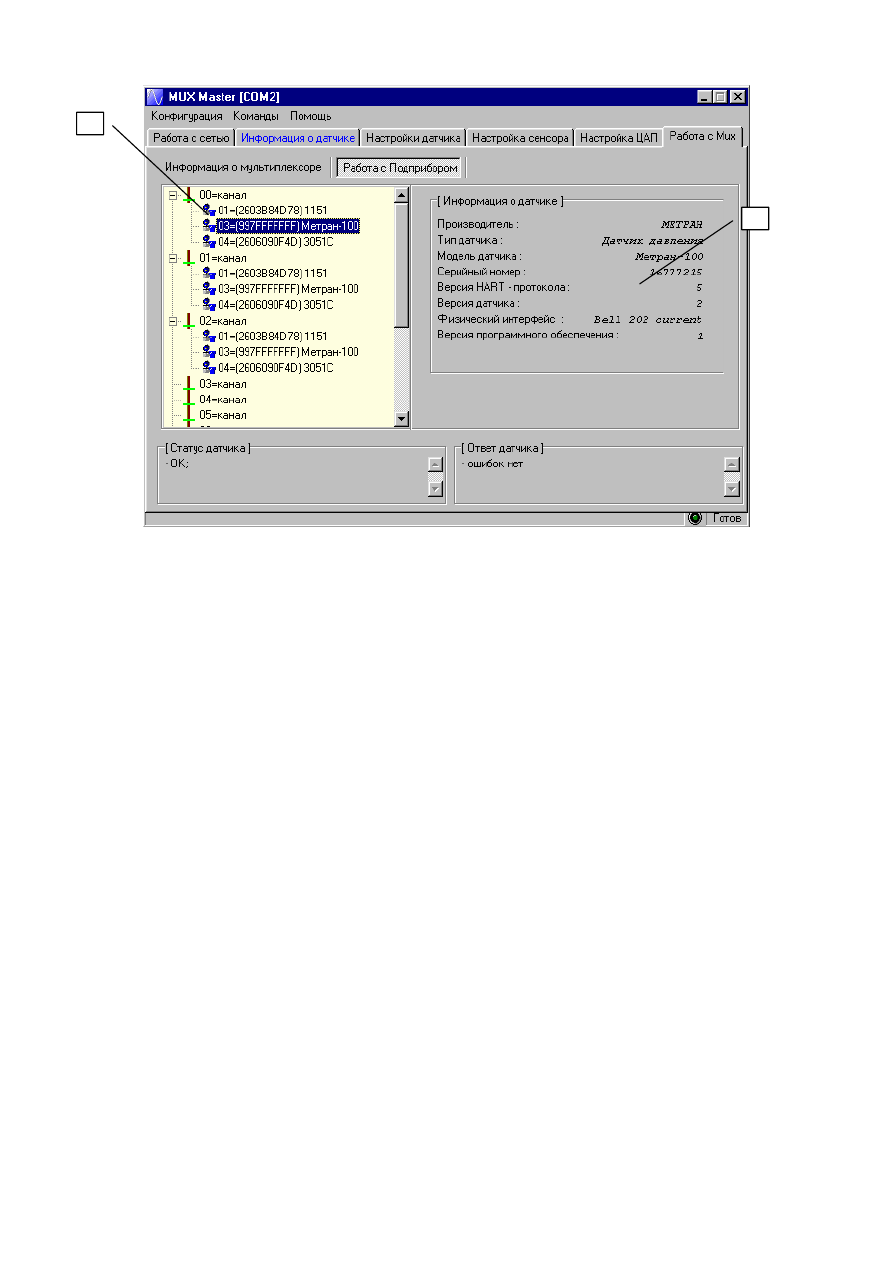

Рис. 5. Работа с сетью HART устройств

1–список HART устройств  в  сети; 2–команда  «Опросить  сеть»;3–команда

«Присвоить адрес опроса»; 4, 5–информация об устройстве.

8.2.1. Поиск устройств в HART сети
Поиск HART датчиков  на  кнале HART происходит  по  двойному  нажатию  левой

кнопки мыши на необходимом канале. После этого осуществляется последовательный
опрос устройств, подключенных к выбранному каналу, начиная с адреса опроса 0 и до
15.  Найденные  устройства  отображаются  в  списке  устройств  (рис. 5,  поз. 1).  При
нахождении устройства по адресу опроса 0 программа прекращает опрос, т.к. нулевой
адрес опроса подразумевает наличие только одного устройства в сети.

8.2.2. Выбор текущего HART устройства
В списке подключенных устройств с помощью мыши или клавиатуры переместите

указатель  на  нужное  устройство.  Программа  автоматически  считает  идентификатор
устройства, информацию об устройстве и запустит самотестирование устройства.

8.2.3. Присвоение адреса опроса
Выберите из списка текущее устройство и выполните команду «Присвоить адрес

опроса». В появившемся диалоговом окне (рис. 6) введите новый адрес опроса (целое
число от 0 до 15) и нажмите «ОК».



12



Рис. 6. Присвоение адреса опроса

Программа запишет в устройство новый адрес опроса, обновит список устройств и

запустит самотестирование устройства.

8.3. Информация о датчике

Информация  о  датчике  отображается  в  главном  окне  программы,  закладка

«Информация о датчике» (рис. 7).



1

2

3

4

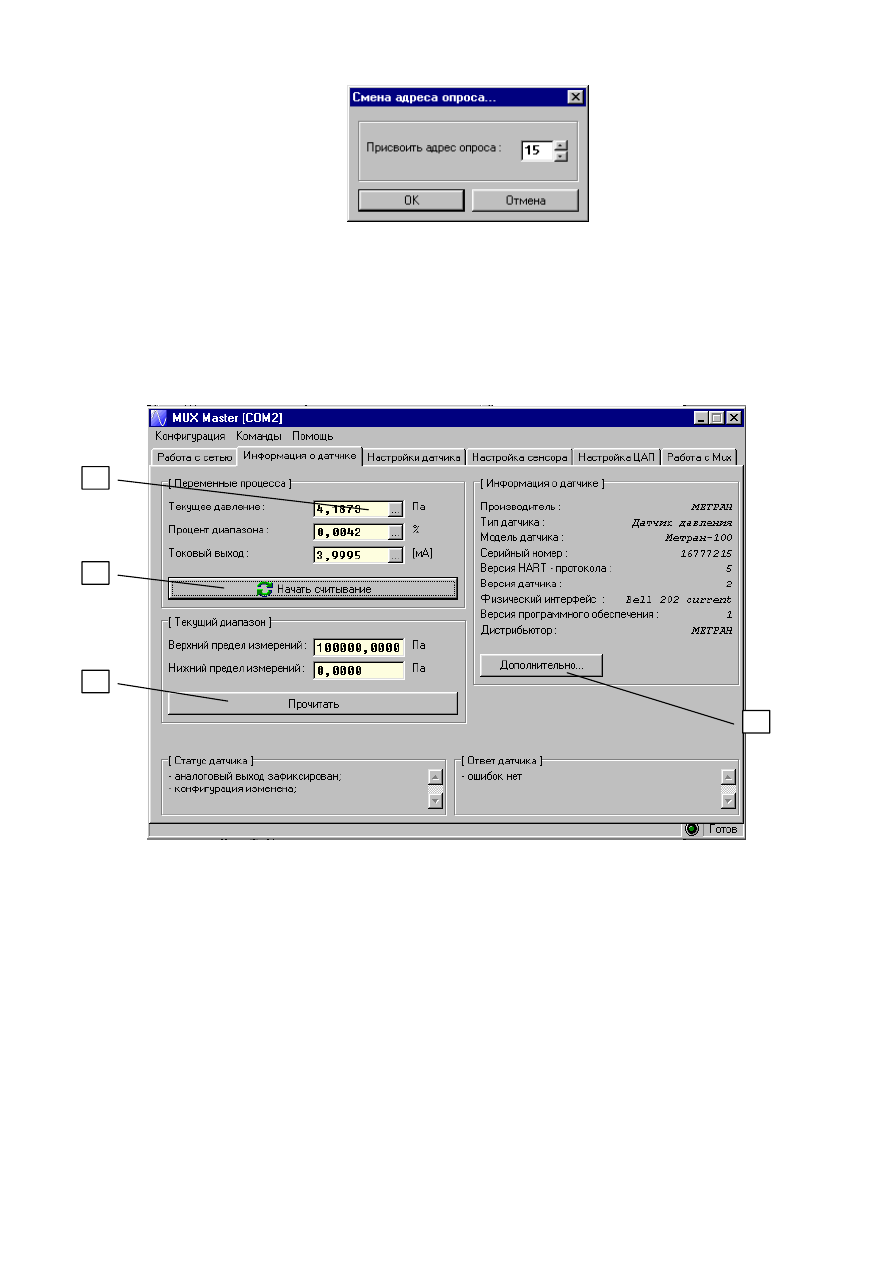

Рис. 7. Информация о датчике

1–показать соответствующую величину в отдельном окне; 2–начать периодическое

считывание  переменных  процесса; 3–считать  информацию  о  текущем  диапазоне
измерений; 4–считать дополнительную информацию о датчике.

8.3.1. Чтение переменных процесса
Первичная  переменная  устройства  представляет  собой  основную  переменную

прибора.  Первичной  переменной,  например,  для  датчика  Метран-100  является
давление,  для  датчика  Метран-280–температура.  Выберите  команду  «Начать
считывание»  (рис. 7,  поз. 2).  Программа  начнет  периодическое  считывание  текущего
значения  первичной  переменной,  процента  от  диапазона  и  токового  выхода.  Чтобы
остановить периодическое считывание выберите команду «Остановить». Для вывода
величины  в  отдельном  окне  (рис. 8–на  примере  давления)  нажмите  на  кнопку  (рис. 7,
поз. 1).



13

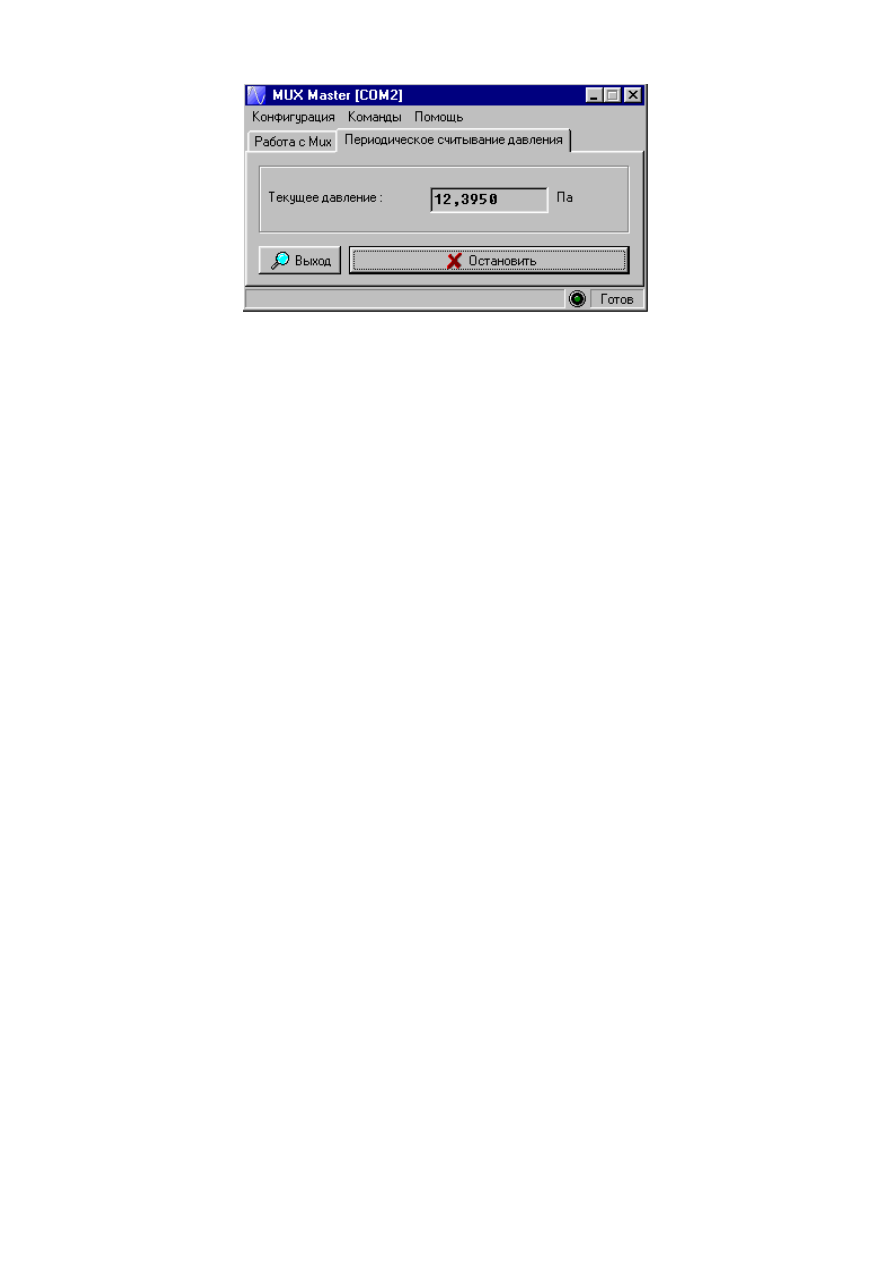

Рис. 8. Периодическое считывание давления

Для возврата в обычный режим выберите команду «Выход».

8.3.2. Чтение информации о текущем диапазоне измерений
Выберите  команду  «Прочитать»  (рис. 7,  поз. 3).  Программа  отобразит  значения

верхнего и нижнего пределов измерений в текущих единицах измерения.

8.3.3. Дополнительная информация
Все  команды HART протокола  можно  разделить  на 3 группы:  универсальные,

общие  и  специальные.  Универсальные  команды  поддерживаются  всеми HART-
совместимыми  устройствами;  общие  применяются  для  широкого  класса  приборов.
Зачастую стандартных команд протокола HART недостаточно для полноценной работы
датчика, поэтому производители вынуждены разрабатывать некоторые дополнительные
команды. В протоколе HART они относятся к разряду специальных и доступ к ним при
помощи  оборудования  от  стороннего  производителя  возможен  только  при  наличии
специального  драйвера.  В  этом  случае  датчик  воспринимается  коммуникатором  как
абстрактное  устройство,  поддерживающее HART-протокол,  независимо  от  его
функционального  назначения.  При  этом  кнопка  “Дополнительно”  будет  неактивна.  В
окне  “Дополнительно”  вы  можете  получить  информацию  об  уникальных  параметрах
датчиков Метран-100 и Метран-280. Подробнее см. п. 8.6.1 и 8.7.1.

8.4. Настройка датчика

Информация  о  настройках  датчика  отображается  в  главном  окне  программы  на

закладке  «Настройки  датчика».  Пользователь  может  провести  диагностику
устройства и настроить следующие параметры:

•  единицы измерения;

•  выходной аналоговый сигнал;

•  пользовательские параметры.
