Метран. Программа H-MASTER. Руководство - часть 8

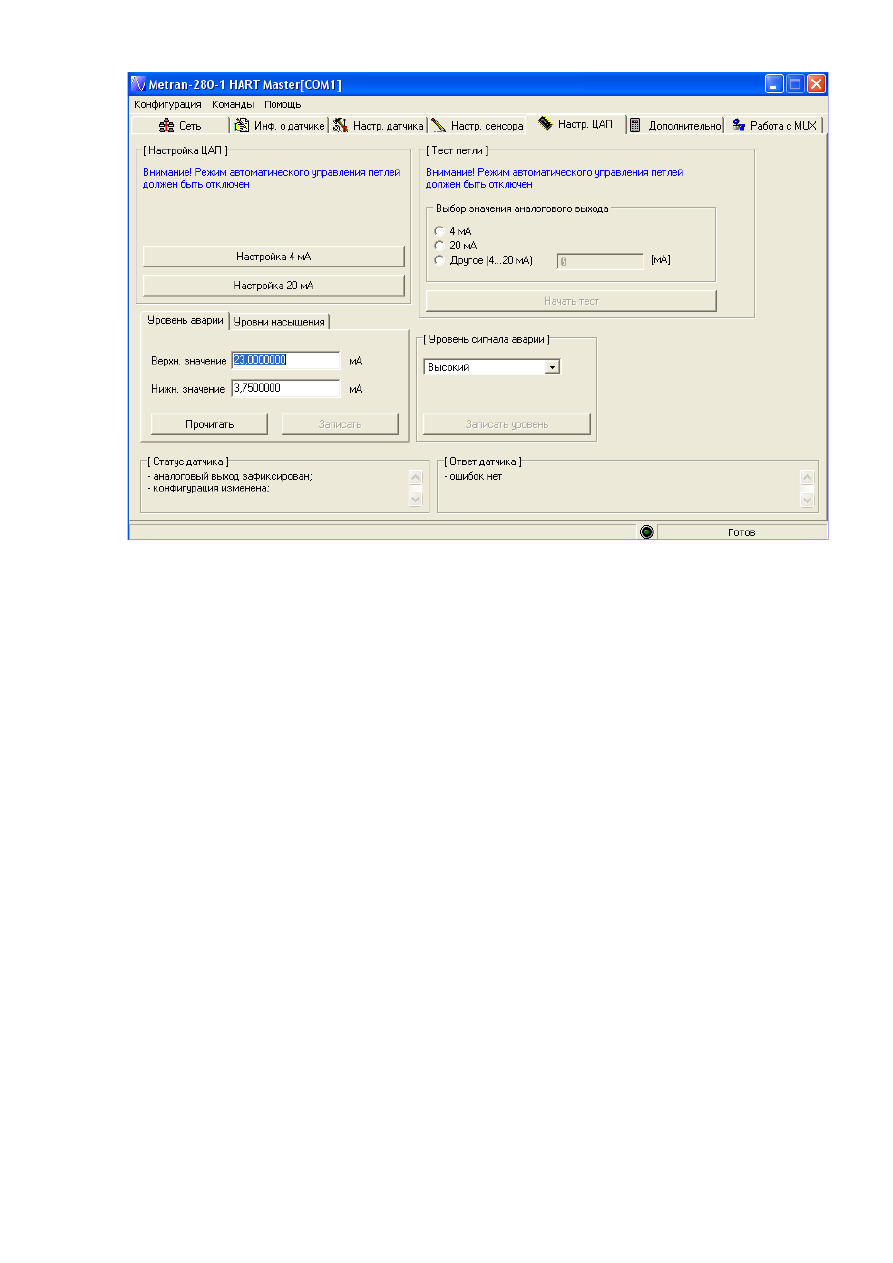

Рисунок 23 – Настройка ЦАП ИПТ Метран-280-1

9.11

Особенности работы с FR-248

9.11.1 Настройка сенсора

Для   установки   режима   калибратора,   выберите   требуемый   режим   и

выполните команду "Записать" (рисунок 24).

Доступны следующие режимы для установки:

 выбор фильтра питания;

 выбор типа сенсора;

 выбор подключения сенсора;

 ввод коррекции двух проводного соединения.

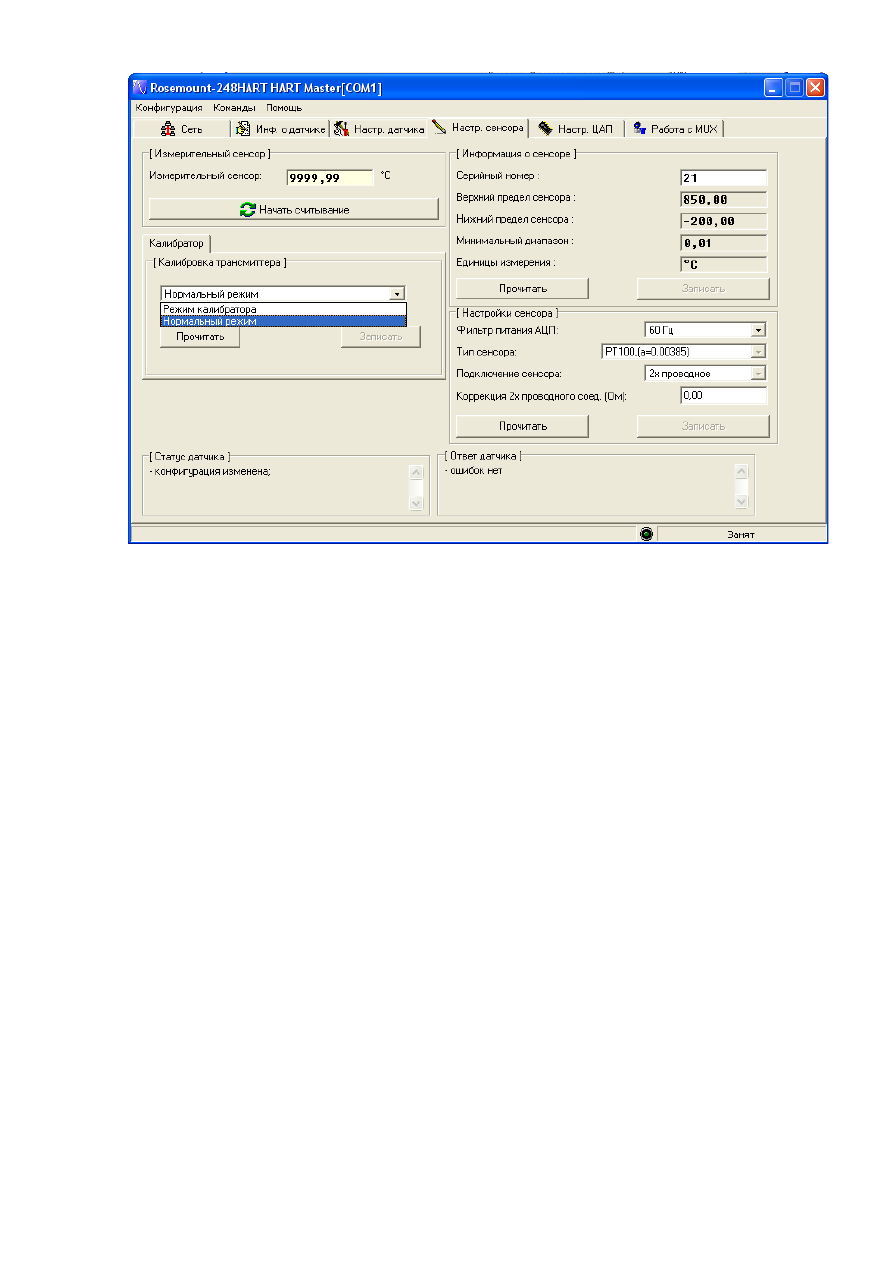

Рисунок 24 – Выбор режима калибратора FR-248

9.12 Особенности работы с FR-3051S

9.12.1 Настройки пользовательских параметров

Команда "Разрешить локальные кнопки" (рисунок 25, поз.1) разрешает или

запрещает   управление   датчиком,   используя   кнопки   находящиеся   у   него   на
корпусе.

Команда "Защита ПО от записи" (рисунок 25, поз.2) - устанавливает режим

защиты от записи.

Команда   "Вернуться   к   заводским   настройкам"   (рисунок   25,   поз.3)   -

используется для восстановления заводских калибровок для аналогового выхода и
сенсора давления. Может использоваться для восстановления параметров после
некорректной настройки пользователем.

Рисунок 25 – Команды управления FR-3051S

 где,



1 - команда "Разрешить локальные кнопки", 2 – команда "Защита ПО от

записи",  3 – команда "Вернуться к заводским настройкам".

9.12.2 Дополнительные данные индикатора

Выполните команду "Прочитать" (рисунок 26, поз.1) и программа отобразит

"Дополнительную   информацию   об   установленном   ПО"   и   какие   переменные
отображаются на LCD индикаторе датчика.

Переменные,   отображаемые   на   LCD   индикаторе,   могут   быть   изменены.

Выберите   переменные,   которые   должны   отображаться   (рисунок   26,   поз.2)   и
выполните команду "Записать" (рисунок 26, поз.3):

3

2

1

Рисунок 26 – Дополнительные данные индикатора FR-3051S

где,



1 - команда "Прочитать", 2 – список переменных отображаемых на LCD

индикаторе датчика, 3 – команда "Записать".

9.13 Калибровка датчиков серии Метран

9.13.1 Калибровка пределов измерений

Внимание!   Операция   калибровки   пределов   измерений   повлияет   на

калибровку сенсора.

Выберите   закладку  «Калибровка   НПИ»  (рисунок   27,   поз. 3)   и   выполните

следующие действия:

1 Выполните команду «Начать считывание» (рисунок 27, поз. 2) для запуска

периодического считывания текущего значения первичной переменной.

2 Установите  значение  первичной  переменной,   соответствующее  нижнему

пределу   измерений   (далее   по   тексту   НПИ).   Подождите   стабилизации
первичной переменной. По показаниям программы (рисунок 27, поз. 1) вы
можете   контролировать   отклонение   показаний   датчика   от   показаний
образцового прибора.

3 Введите   образцовое   значение   НПИ   (рисунок 27,   поз. 4)   в   текущих

единицах измерения.

4 Выполните команду «Начать настройку» (рисунок 27, поз. 5).

1

3

2
