Продолжение приложения Г

а)

б)

Р1 – источник постоянного тока
КТУ – кабель универсальный для подключения термопреобразователей сопротивле-

ния, датчиков с выходными сигналами в виде тока или напряжения

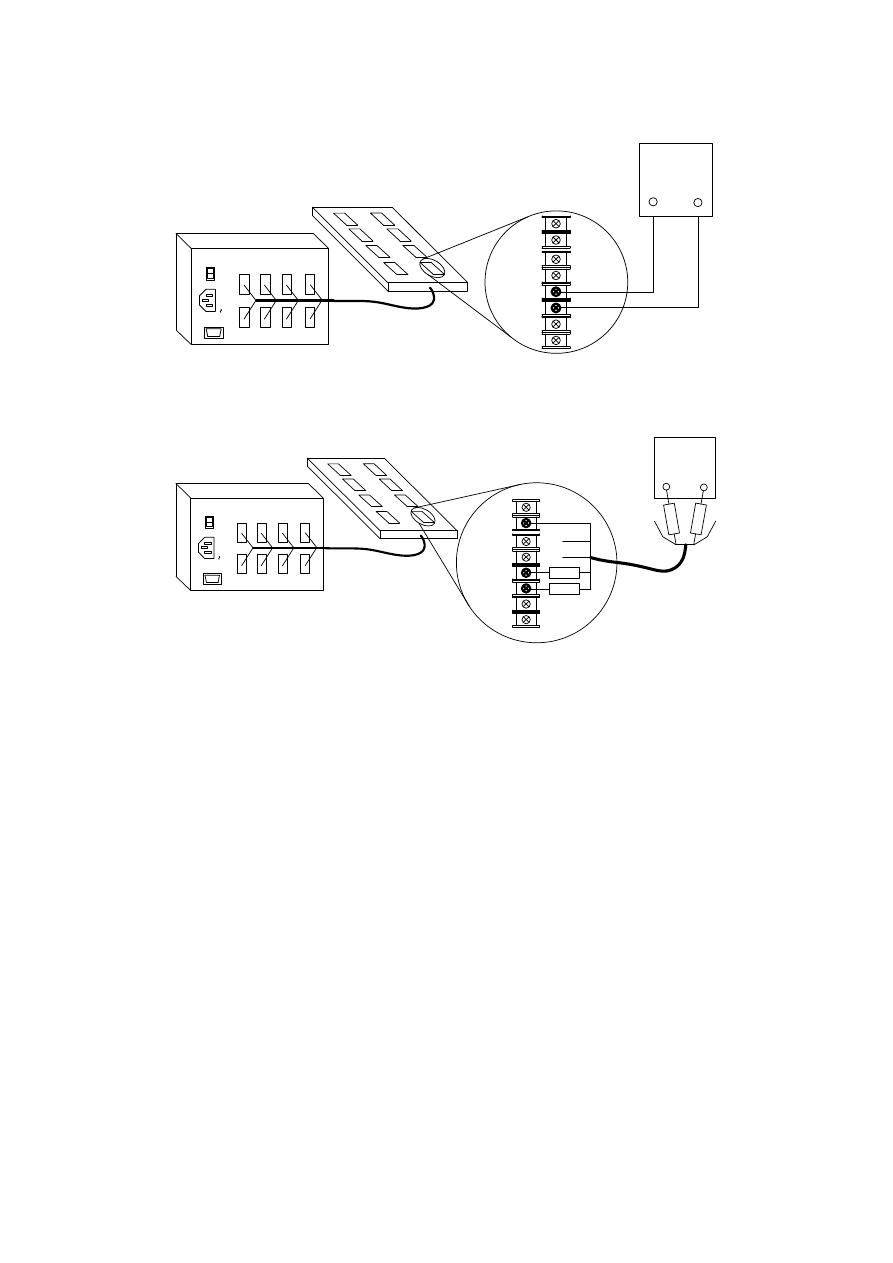

Рисунок Г.2 – Схема подключения мультиметра при измерении тока: а – без

использования КТУ, б – с использованием КТУ.

48

Продолжение приложения Г

а)

б)

Р1 – датчик
КТУ – кабель универсальный для подключения термопреобразователей сопротивле-

ния, датчиков с выходными сигналами в виде тока или напряжения

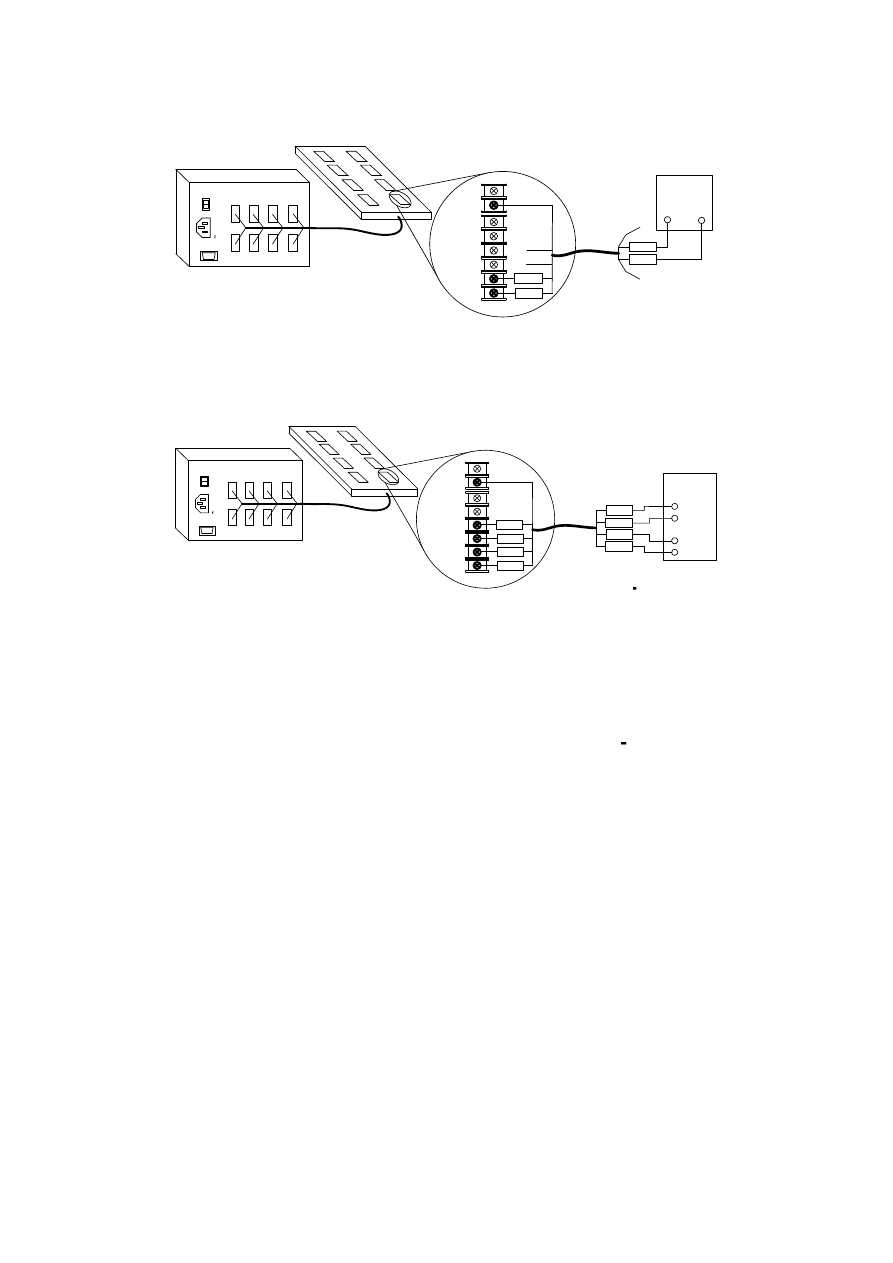

Рисунок Г.3 – Варианты подключения мультиметра при измерении унифициро-

ванного токового сигнала датчика: а – 2-х проводная схема, б – 4-х проводная схема

Продолжение приложения Г

а)

б)

R - сопротивление (термосопротивление)
КТУ – кабель универсальный для подключения термопреобразователей сопротивле-

ния, датчиков с выходными сигналами в виде тока или напряжения

.

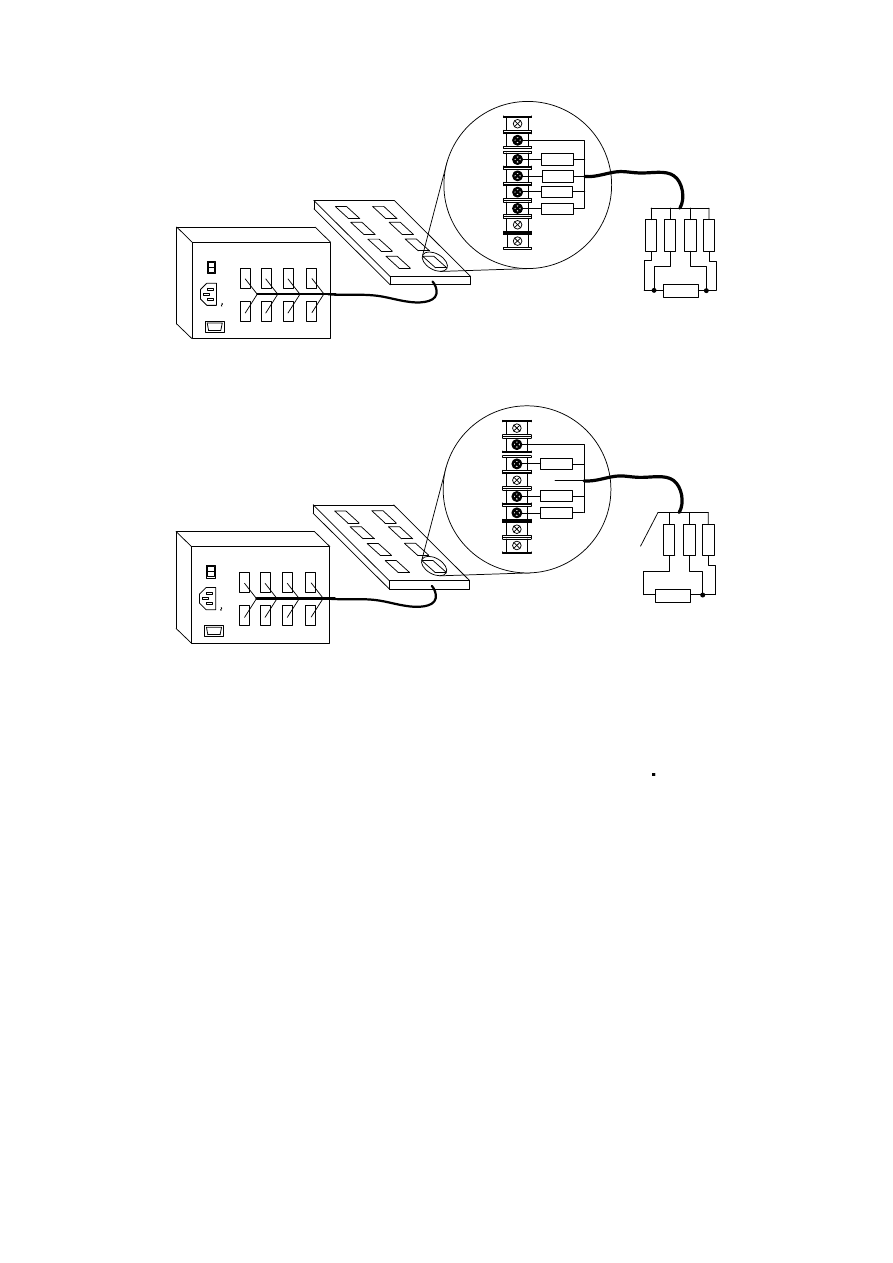

Рисунок Г.4 – Схема подключения мультиметра при измерении сопротивле-

ния (температуры терморезистором): а – по 4-х проводной схеме, б - по 3-х провод-
ной схеме

Продолжение приложения Г

ТП – термопара
КТП - кабель  для подключения термопар (с встроенным термозондом компенсации тем-

пературы «холодного спая»)

Для подключения к разъему выдвинуть разъем из кожуха, перед началом работы
надвинуть кожух на разъем.

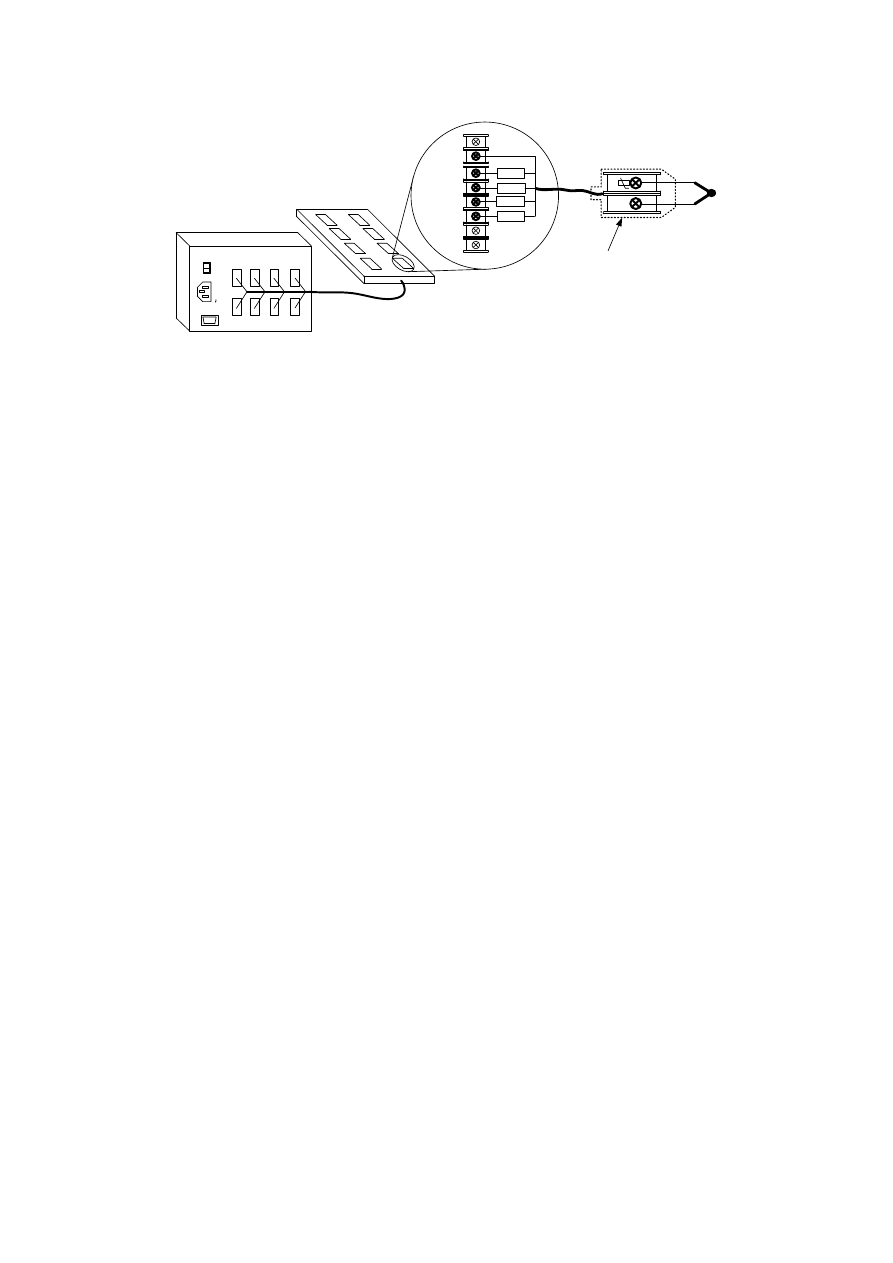

Рисунок Г.5 – Схема подключения мультиметра при измерении температуры

термопарой с компенсацией температуры «холодного спая».





51



ПРИЛОЖЕНИЕ Д

(Обязательное)



Расшифровка экранных сокращений



Отображение результатов поверки ТП.
"Eпов." - ЭДС поверяемой ТП
"Eэт." – ЭДС эталонной ТП
"Tхс пов." – температура холодного спая (свободных концов) поверяемой ТП
"Eпр.пов." – приведенная ЭДС поверяемой ТП
"Eпр.эт." – приведенная ЭДС эталонной ТП
"Tэт." – эталонная температура
"Eнсх" – ЭДС из таблицы НСХ поверяемой ТП, соответствующая эталонной темпера-
туре
"

E" – отклонение Eпр.пов. от Енсх

"Tпов." – температура поверяемой ТП
"

T" – отклонение Тпов. от Тэт.

"

Tдоп." – максимально допустимое отклонение Тпов. от Тэт.

"Заключение" – заключение о годности для данной точки поверки

Отображение результатов поверки ТC.
Возможны два варианта: вариант поверки и вариант градуировки. При варианте по-
верки снимаются только две точки: 0 и 100 градусов (или приблизительно 0 и 100
градусов). При варианте градуировки снимается любое количество точек с любыми
эталонными значениями.
"Tэт." – температура эталона
"Rпов." – сопротивление ТС
"R0" – сопротивление ТС при 0 град NB: вариант поверки, выводится только в1-ой
точке
"

R0" – отклонение сопротивления ТС при 0 град  NB: вариант поверки, выводится

только в 1-ой точке
"

R0доп." – допустимое отклонение сопротивления ТС при 0 град  NB: вариант по-

верки, выводится только в 1-ой точке
"W100" – отношение сопротивления ТС при 100 град   NB: вариант поверки, выводит-
ся только во 2-ой точке
"W100мин." – наименьшее допускаемое значение W100   NB: вариант поверки, выво-
дится только во 2-ой точке
"Tпов." – температура поверяемого ТС   NB: вариант градуировки
"

T" – отклонение температуры поверяемого ТС от температуры эталона   NB: вари-

ант градуировки
"

Tдоп." – допустимое отклонение температуры поверяемого ТС от температуры

эталона   NB: вариант градуировки
"Заключение" – заключение о годности для данной точки поверки

Отображение результатов датчиков с унифицированным выходным сигналом.
"Эталон" – эталонное значение температуры или «попугаев»
"Сигнал" – измеренное значение сигнала
"

" – ошибка в %

"Заключение" – заключение о годности в данной точке поверки
