41



ПРИЛОЖЕНИЕ А

(Обязательное)



Габаритные размеры

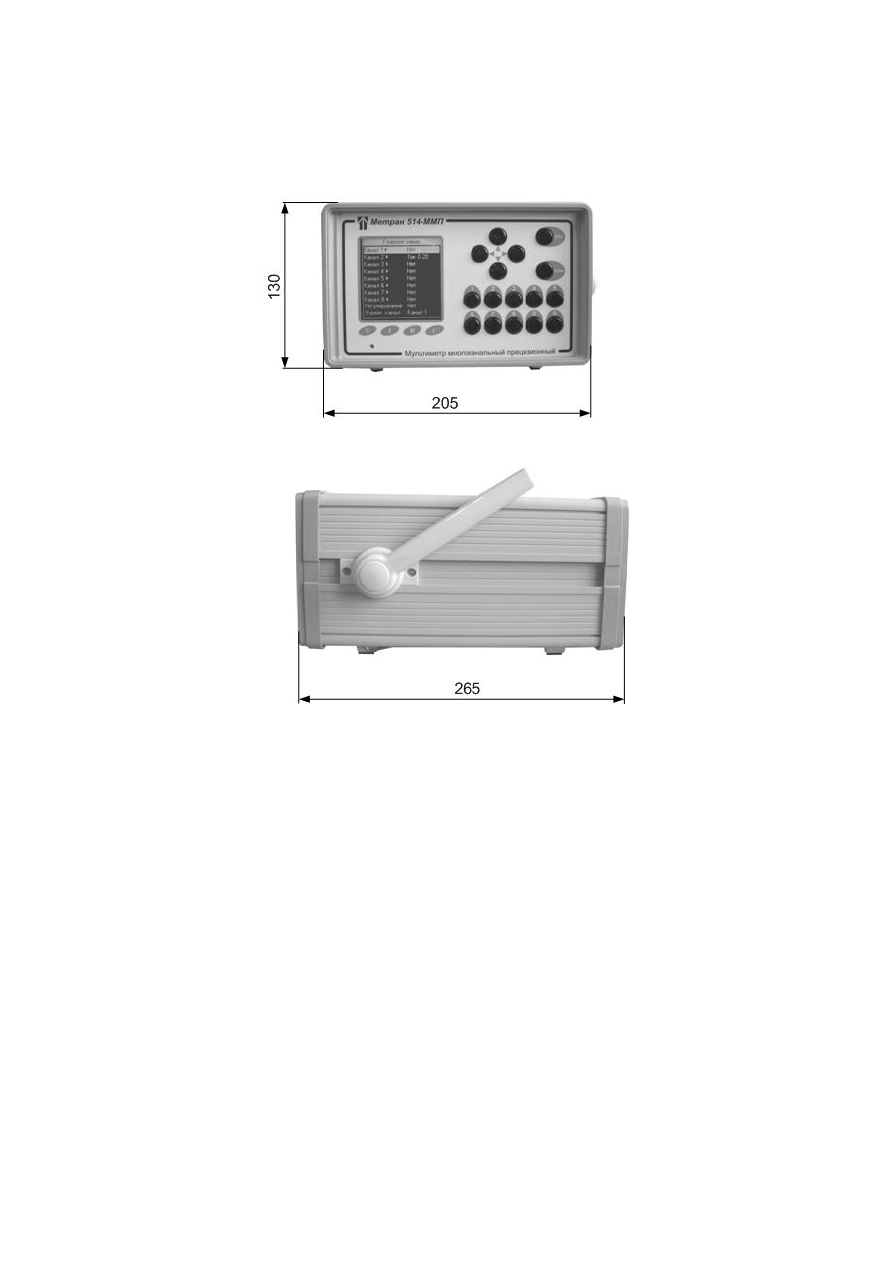

Рисунок А.1 – Габаритные размеры мультиметра Метран 514-ММП





43



ПРИЛОЖЕНИЕ Б

(Обязательное)



Схемы внешних электрических соединений

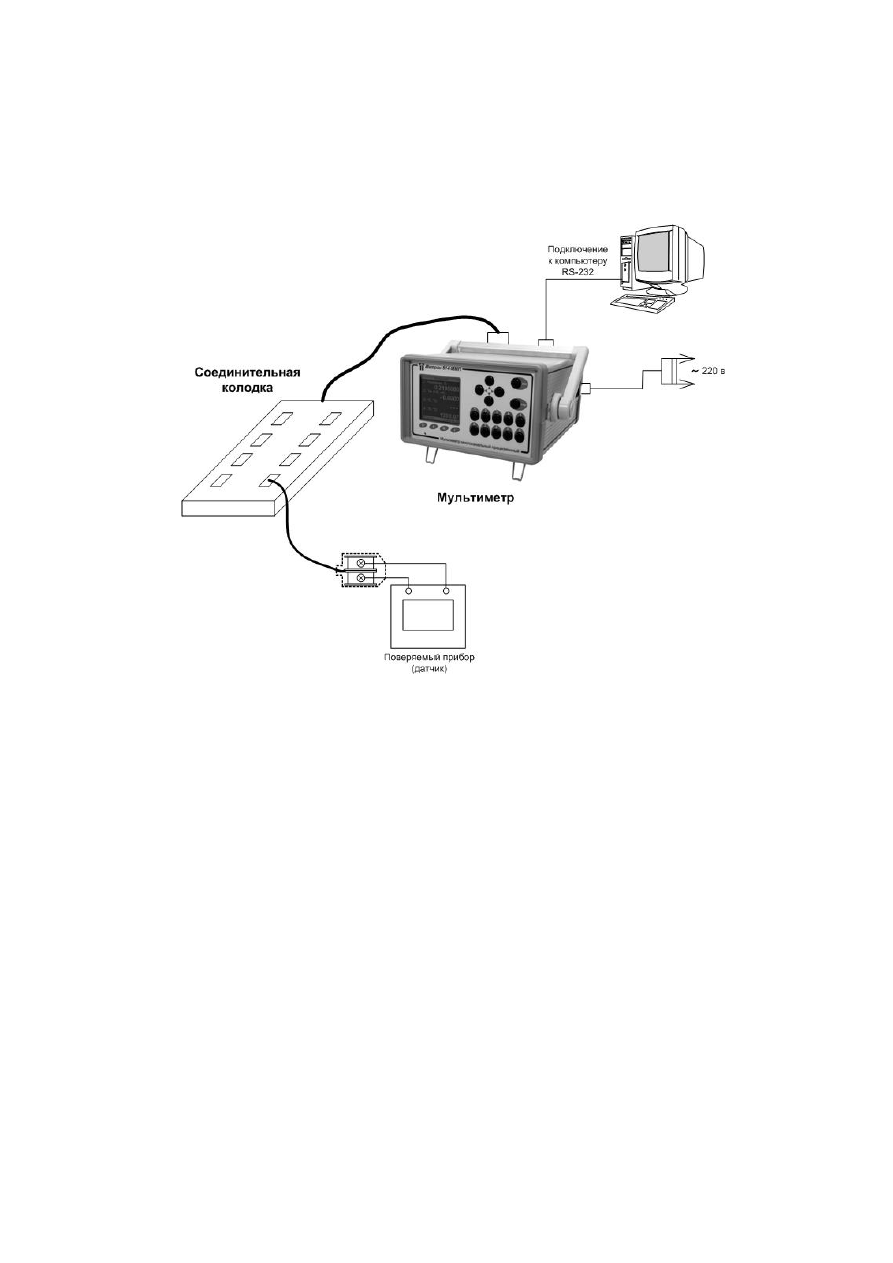

Рисунок Б.1 – Схема внешних электрических соединений

мультиметра  Метран 514-ММП

44

ПРИЛОЖЕНИЕ В

(Обязательное)

Обозначение клавиш клавиатуры мультиметра

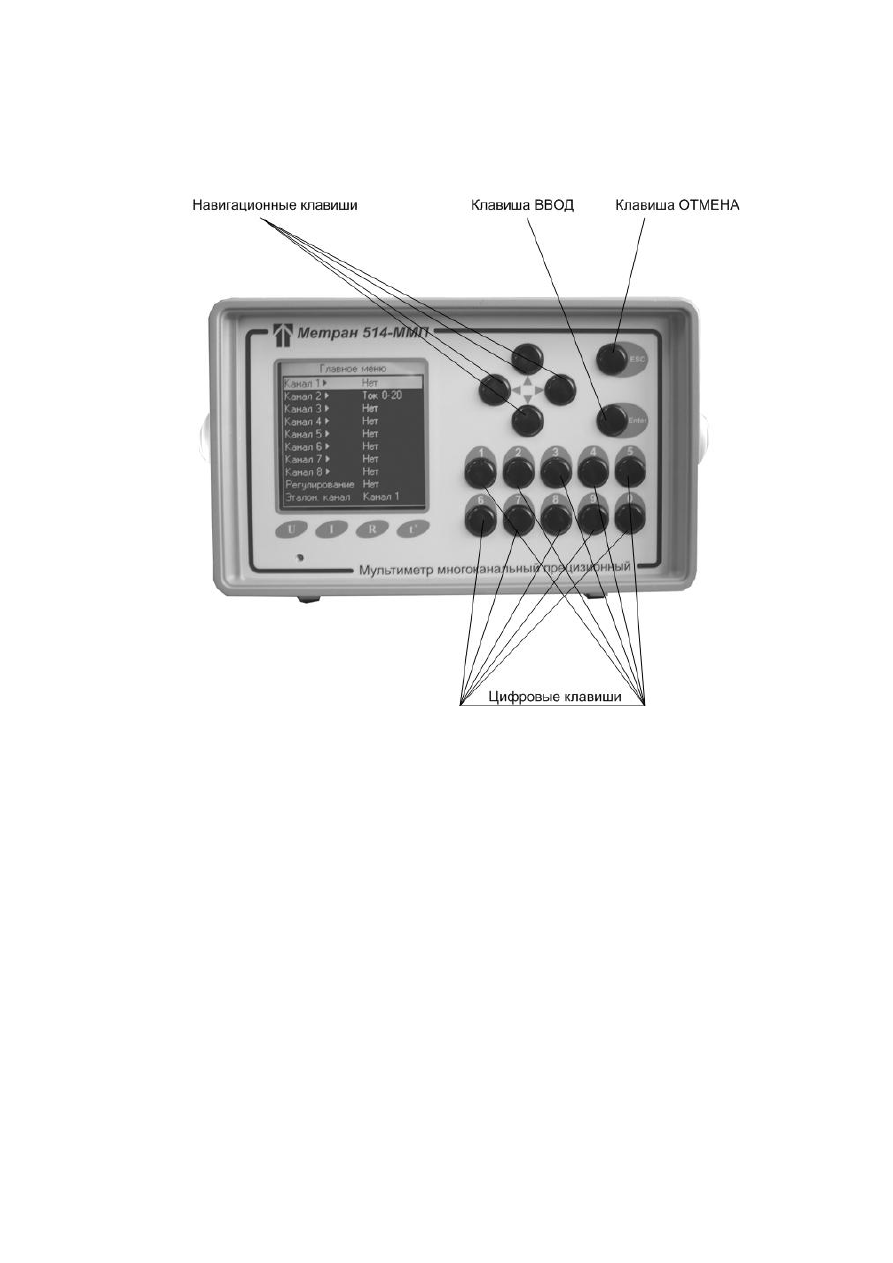

Рисунок В.1 – Обозначение клавиш клавиатуры мультиметра Метран 514-ММП

ПРИЛОЖЕНИЕ Г

(Обязательное)

Схемы подключения поверяемых приборов

а)

б)

Р1 – источник напряжения
КТУ – кабель универсальный для подключения термопреобразователей сопротивле-

ния, датчиков с выходными сигналами в виде тока или напряжения

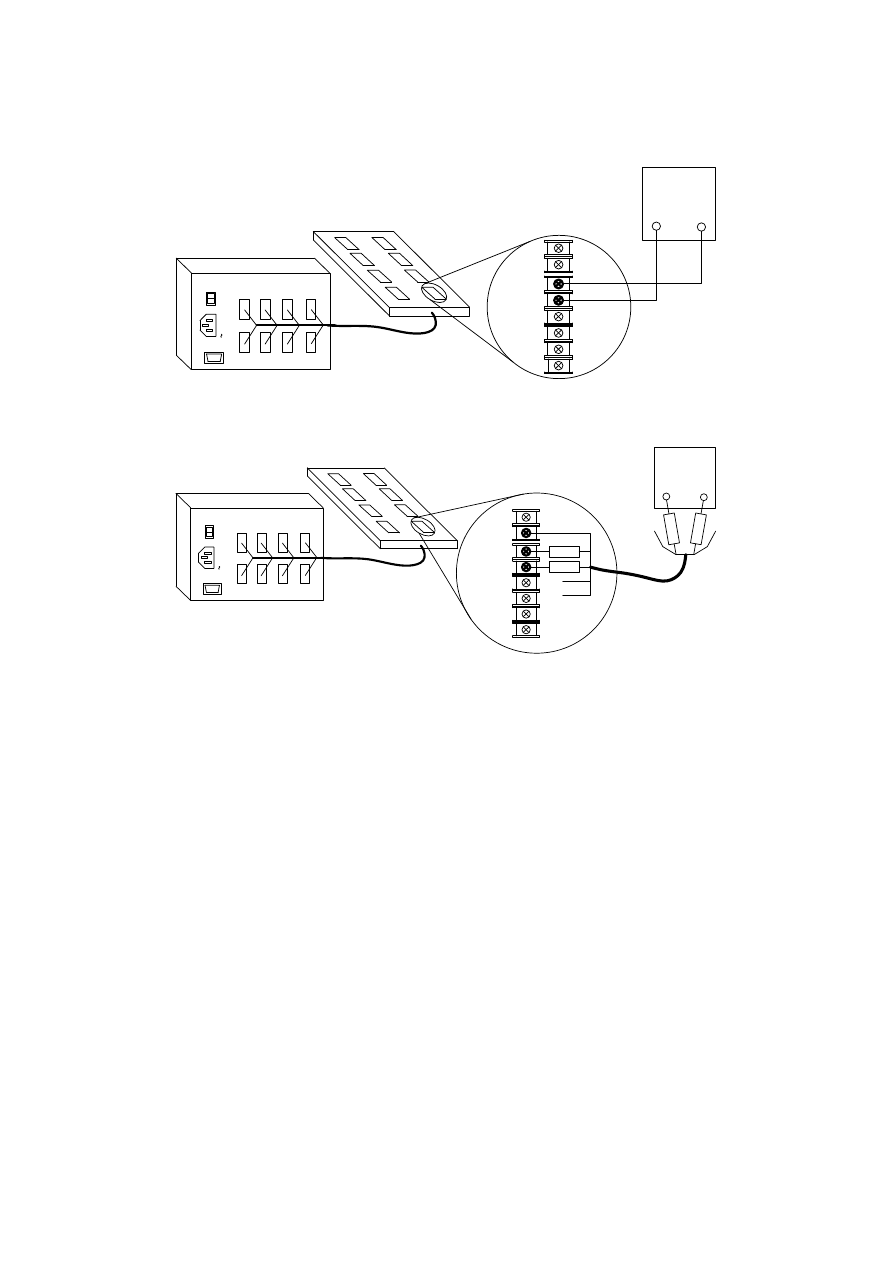

Рисунок Г.1 – Схема подключения мультиметра при измерении напряжения

и выходного сигнала ТП (без автоматической компенсации температуры ХС): а – без
использования КТУ, б – с использованием КТУ.
