МЕТРАН-270, МЕТРАН-270-Ех. Руководство - часть 10





41





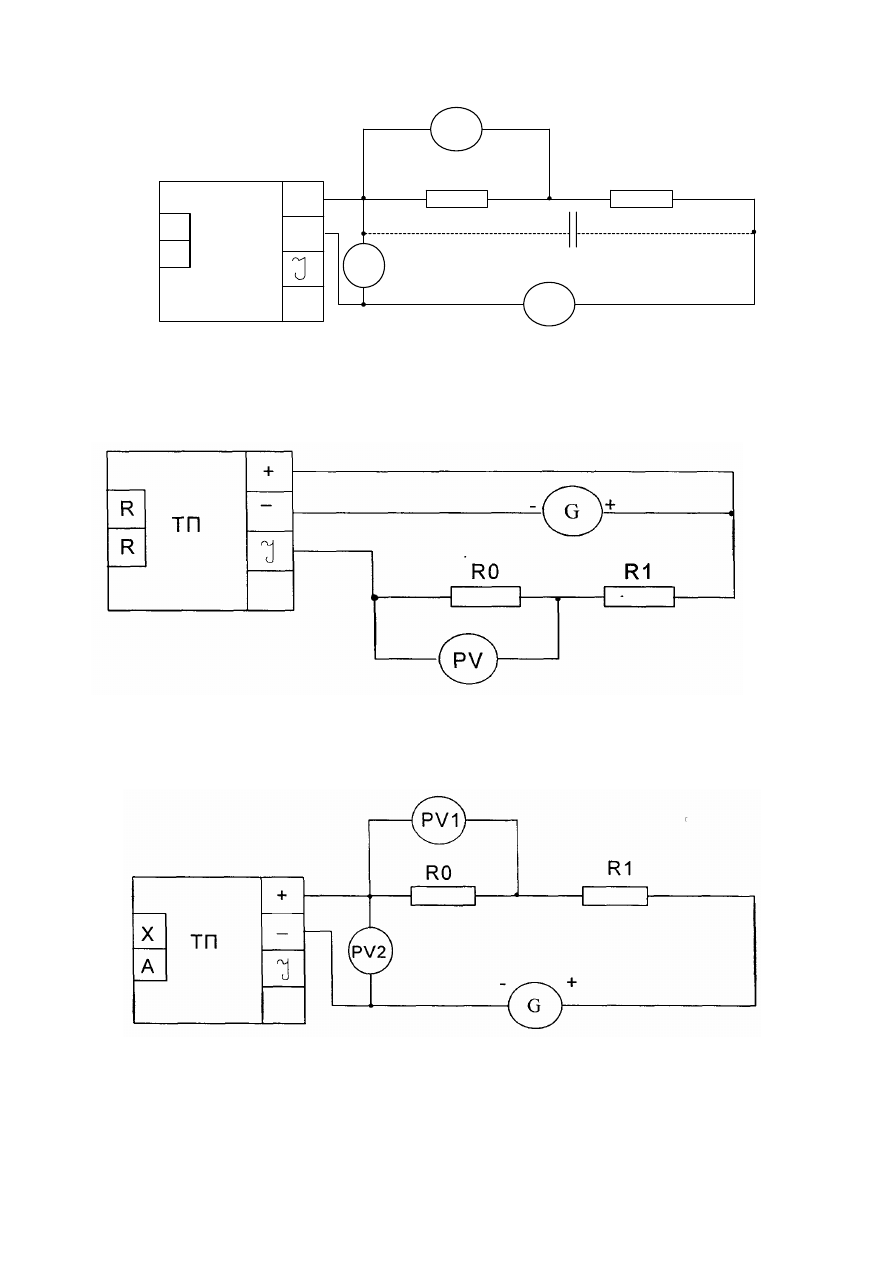

Рисунок Г.4 - ТСМУ, ТСПУ с выходным сигналом 4-20 мА и

ИП Метран-641-4, Метран-641-6



Рисунок Г.5 - ТСМУ, ТСПУ с выходным сигналом 0-5 мА и

ИП Метран-641-4, Метран-641-6





Рисунок Г.6 - ТХАУ с выходным сигналом 4-20 мА и ИП Метран-641-1

ТП

+

_

R

R0

R1

+

-

G

PV1

С

 PV2

R





42

ПРИЛОЖЕНИЕ Д

(справочное)

Схема подключения измерительного преобразователя

при определении основной погрешности



Rн=R0+R1
PV1, PV2- вольтметр цифровой
G- источник питания
ИП-измерительный преобразователь
Rм- магазин сопротивления

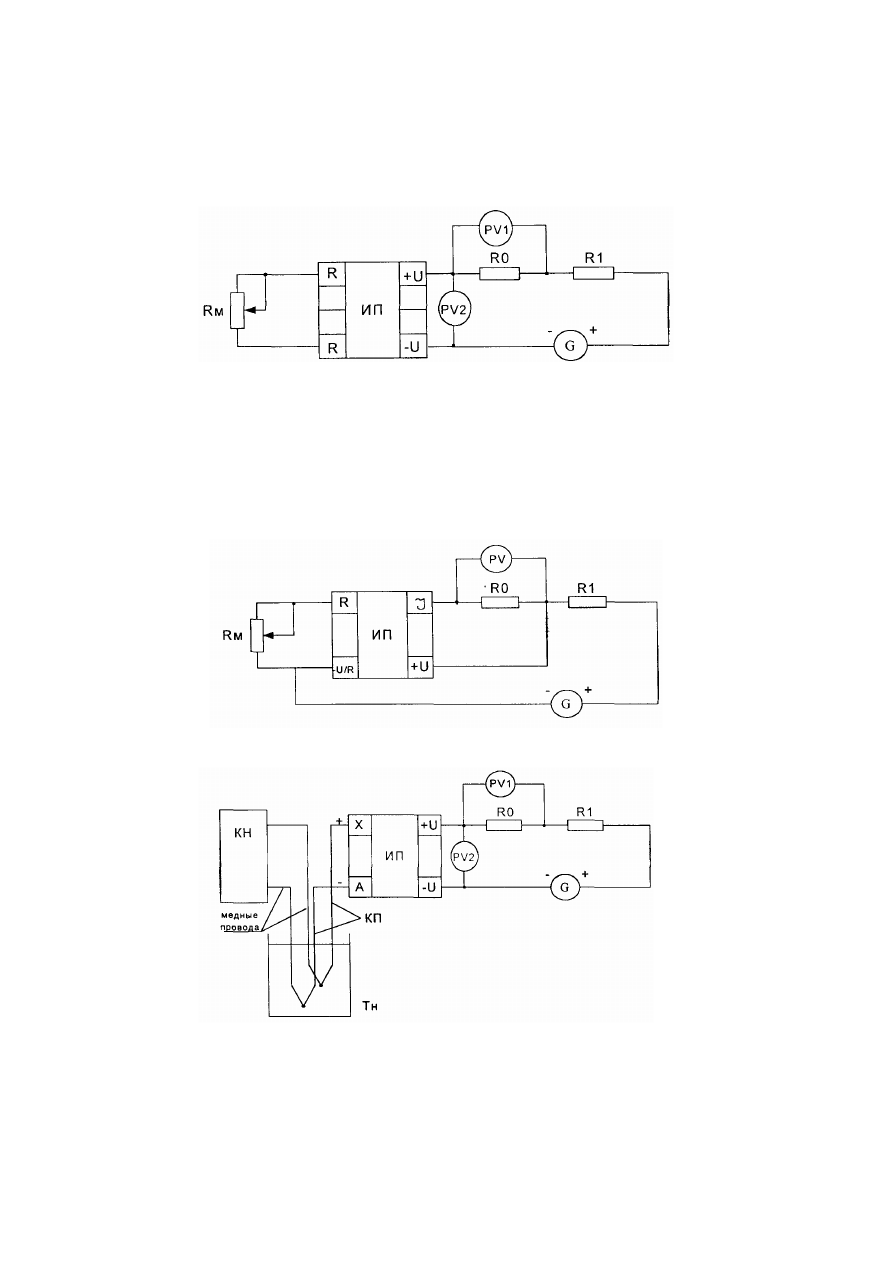

Рисунок Д.1 - ИП-205 ТСМУ, ТСПУ с выходным сигналом 4-20 мА

Рисунок Д.2 - ИП-055 ТСМУ, ТСПУ с выходным сигналом 0-5 мА

КН-компаратор напряжений
КП-компенсационные провода
Тн- термостат нулевой

Рисунок Д.3 - ИП-205 ТХАУ с выходным сигналом 4-20 мА







43

Rн=R0+R1
PV1, PV2 -  вольтметр цифровой
G -  источник питания
ИП -  измерительный преобразователь
Rм -  магазин сопротивления

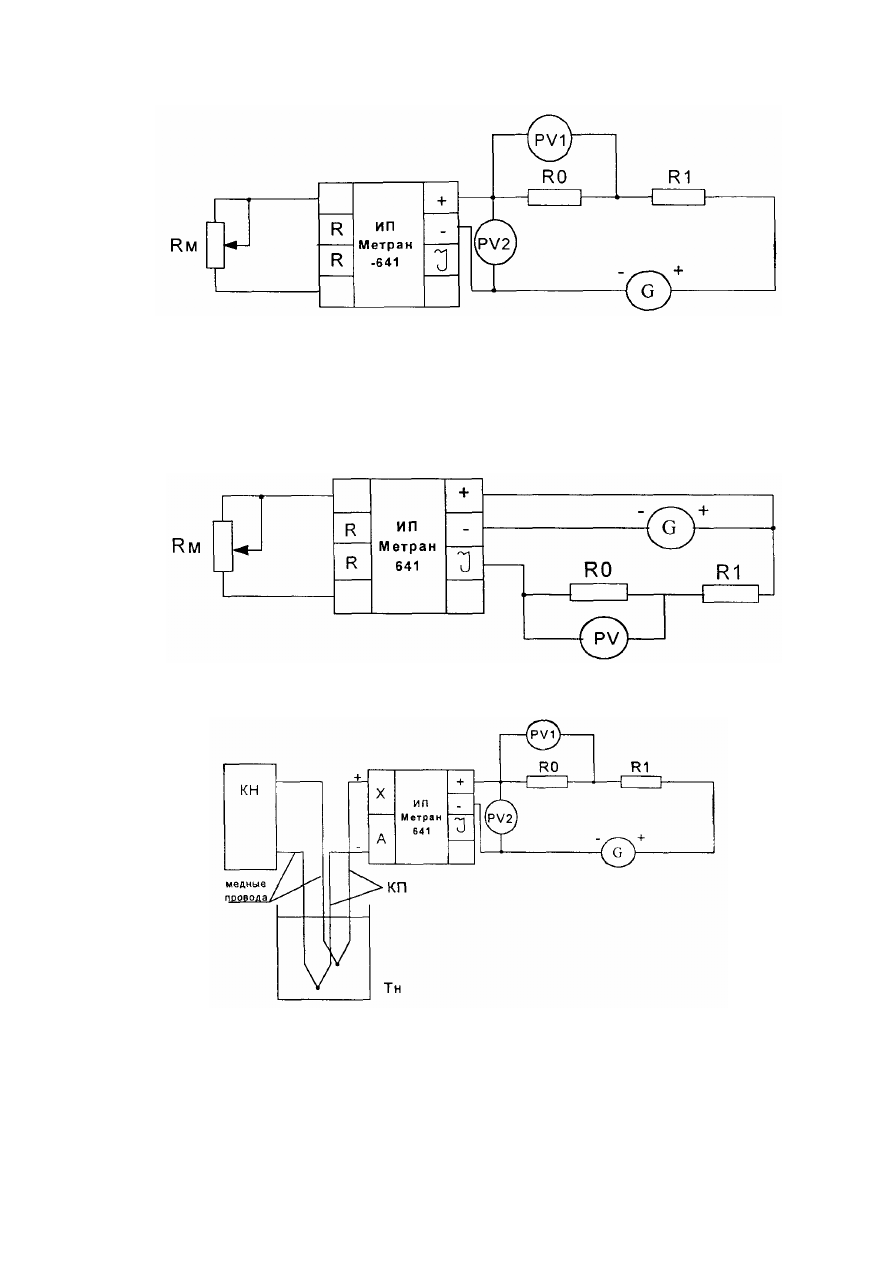

Рисунок Д.4 - ИП Метран-641-4, Метран-641-6 с выходным сигналом 4-20 мА



Рисунок Д.5 - ИП Метран-641-4, Метран-641-6 с выходным сигналом 0-5 мА



КН -  компаратор напряжений
КП -  компенсационные провода
Тн - термостат нулевой

Рисунок  Д.6 - ИП  Метран-641-1 с выходным сигналом 4-20 мА





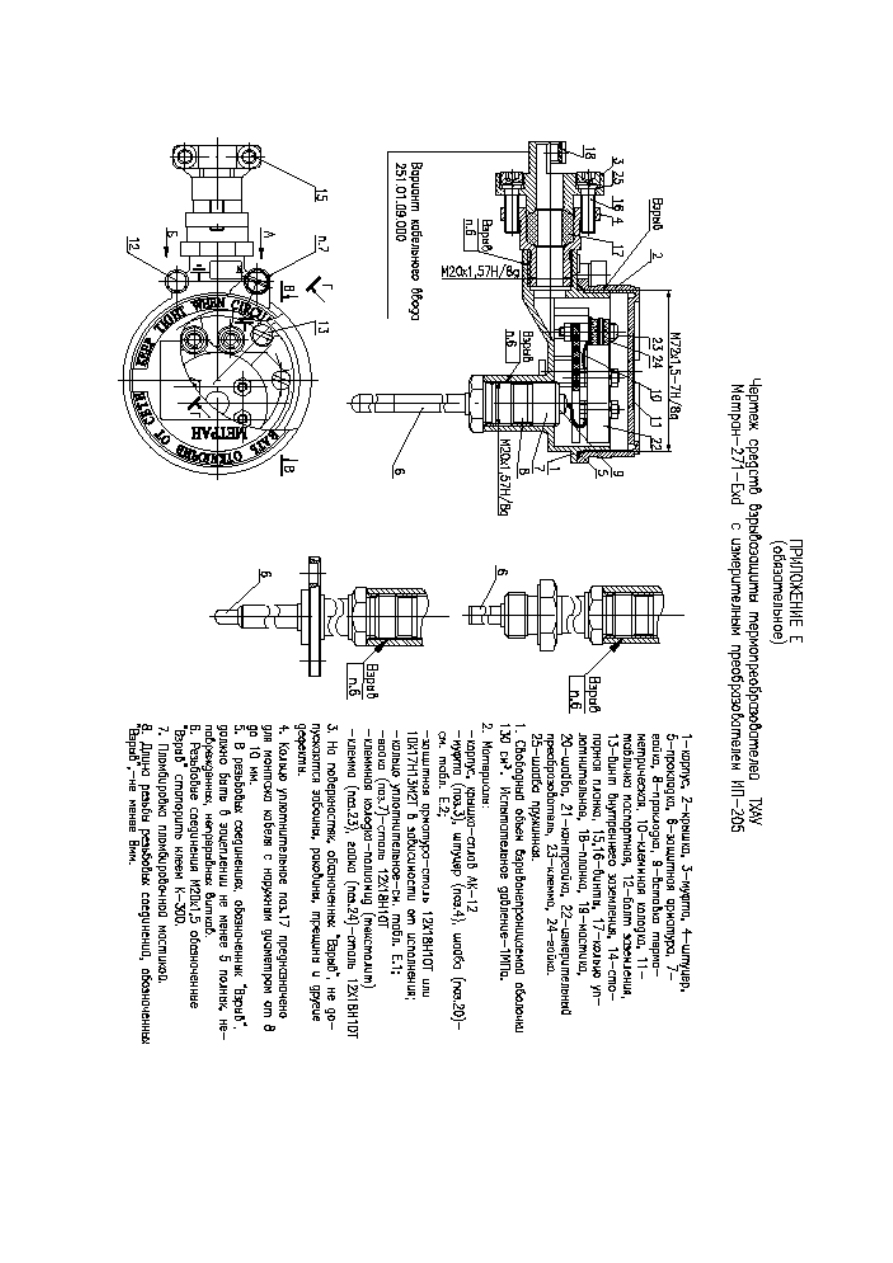

44
