МЕТРАН-270, МЕТРАН-270-Ех. Руководство - часть 8





33



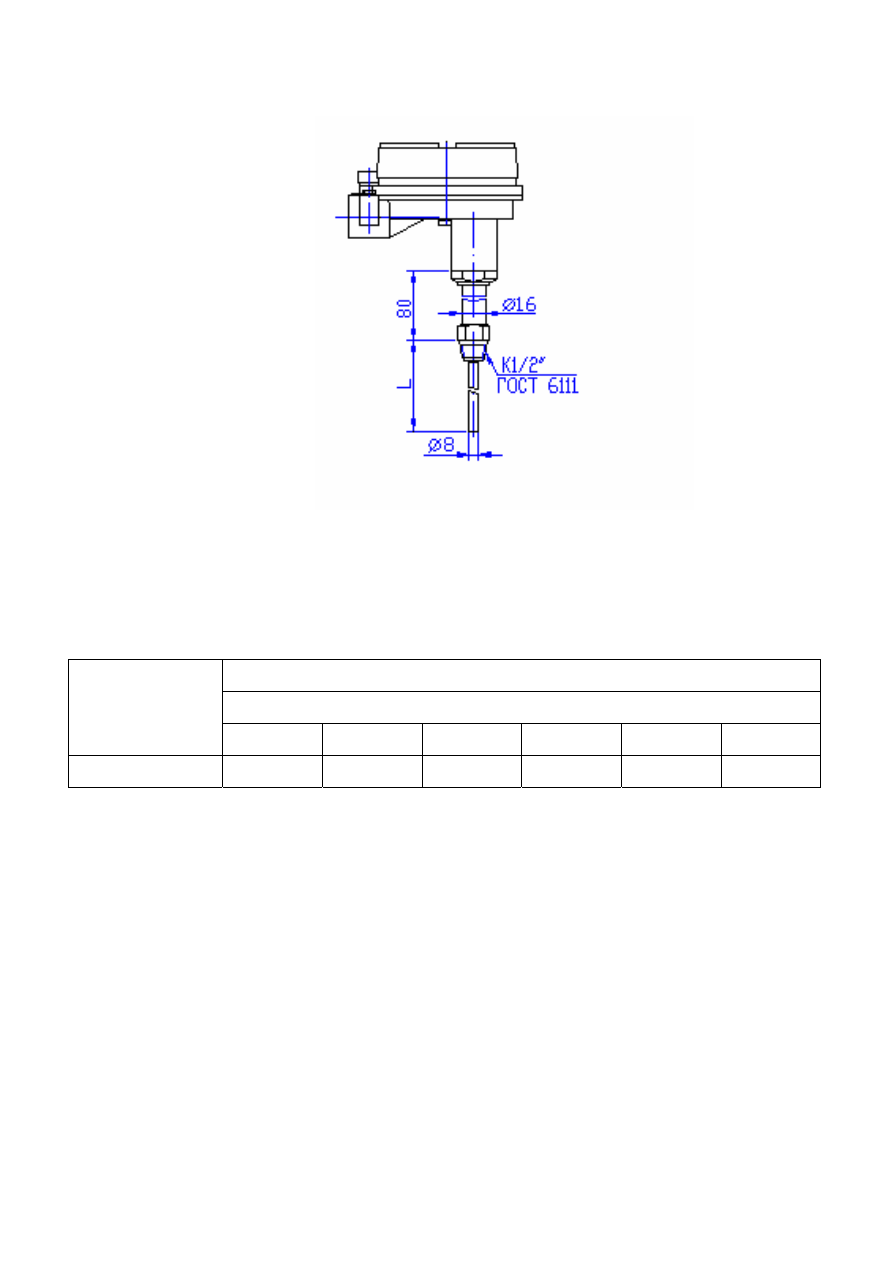

Рисунок А.16 – Исполнение

Метран-276-12-Exd





Таблица А.6

Масса, кг, не более

Длина монтажной части L, мм, не более

Рисунок

160 200 250 320 400 500

А.16

0,90 0,91 0,92 0,94 0,96 0,99





























34



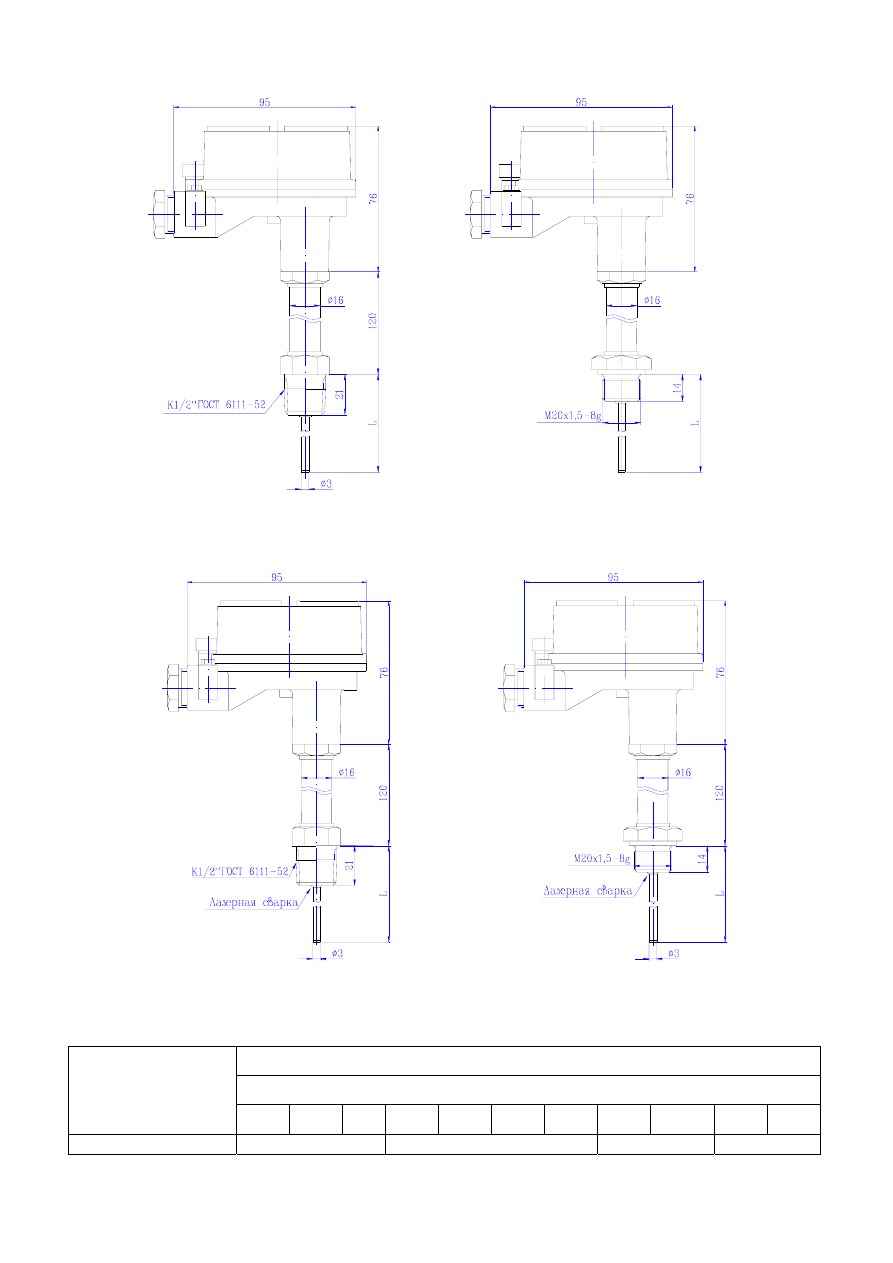

Рисунок А.17 – Исполнения



Рисунок А.18 – Исполнения

Метран-271-16

    Метран-271-17

Метран-271-16-Exia

   Метран-271-17-Exia



Рисунок А.19 – Исполнения



Рисунок А.20 – Исполнения

Метран-271-18

    Метран-271-19

Метран-271-18-Exia

   Метран-271-19-Exia



Т

аблица А.7 Длина монтажной части и масса ТП



Масса, кг, не более

Длина монтажной части L, мм, не более



Рисунок

200 250 320 400 500 630 800 1000 1250 1600

2000

А.17,А.18,А.19,А.20 1,10

1,15

1,25  1,36





35

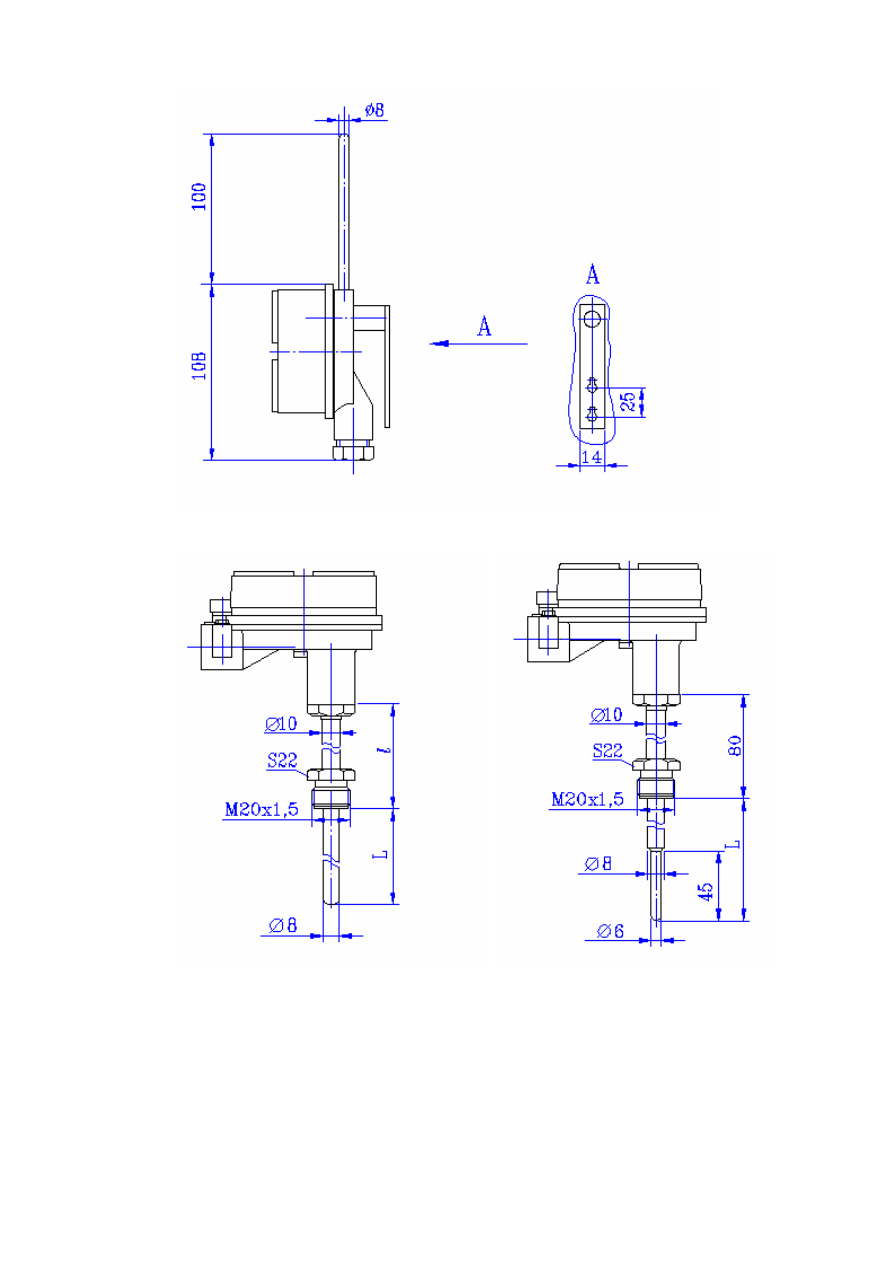

Рисунок А.21 – Исполнения

Метран-276-26, Метран-276-27-Exia







Рисунок А.22 – Исполнения

       Метран-271-24-Ехd, Метран-274-24-Ехd,

Метран-276-24-Ехd

Рисунок А.23 – Исполнения

        Метран-274-25-Ехd, Метран-276-25-Ехd

Примечания
1  l=120 мм – для Метран-271-24-Ехd;
    l=80  мм  – для  Метран-274-24-Ехd, Метран-276-24-Ехd
2  Кабельные вводы не показаны, приведены в приложении Л
3  Длина монтажной части и масса ТП приведены в таблице А.3.









36

ПРИЛОЖЕНИЕ Б

(справочное)

Схемы внешних соединений термопреобразователей ТХАУ Метран-271,

ТСМУ Метран-274, ТСПУ Метран-276



Rн=R0+R1
R0=100 Ом
100<Rн<1000 Ом
G-источник питания

Рисунок Б.1- ТСМУ, ТСПУ с выходным сигналом 4-20 мА и ИП-205




Rн=R0+R1
R0=100 Ом
100<Rн<2500 Ом
G-источник питания

Рисунок Б.2- ТСМУ, ТСПУ с выходным сигналом 0-5 мА и ИП-055



Rн=R0+R1
R0=100 Ом
100<Rн<1000 Ом
G-источник питания В

Рисунок Б.3 - ТХАУ с выходным сигналом 4-20 мА и ИП-205



ТП

+U

-U

R

R

R0

R1

+

-

G

ТП

+U

R

-U/R

R0

R1

+

-

G

ТП

+U

-U

А

Х

R0

R1

+

-

G
