Метран-226, Метран-227, Метран-228, Метран-246. Руководство - часть 5










19

Продолжение таблицы А.2

Условное обозна-

чение исполнения

ТС

Назначение

НСХ

Испол-

нение по

рисунку

Класс допуска и схе-

ма соединений

ТСП Метран-226-10 Pt100
ТСП Метран-227-10 Pt500
ТСП Метран-228-10 Pt1000

А.10

ТСП Метран-226-11 Pt100
ТСП Метран-227-11 Pt500
ТСП Метран-228-11 Pt1000

А.11

ТСП Метран-226-12 Pt100
ТСП Метран-227-12 Pt500
ТСП Метран-228-12

Для объектов РОУХО

Pt1000

А.12

А – 3, 4, 2х3

В – 2, 3, 4, 2х2, 2х3

ТСП Метран-226-13
ТСП Метран-226-16

Pt100

ТСП Метран-227-13
ТСП Метран-227-16

Pt500

ТСП Метран-228-13
ТСП Метран-228-16

Pt1000

А.13

ТСП Метран-226-14
ТСП Метран-226-17

Pt100

ТСП Метран-227-14
ТСП Метран-227-17

Pt500

ТСП Метран-228-14
ТСП Метран-228-17

Pt1000

А.14

ТСП Метран-226-15
ТСП Метран-226-18

Pt100

ТСП Метран-227-15
ТСП Метран-227-18

Pt500

ТСП Метран-228-15
ТСП Метран-228-18

Общепромышленные,

универсальные

Pt1000

А.15

А, В - 4






Таблица А.3 – Материал защитной арматуры



Материал

Код исполнения  по материалам

12Х18Н10Т

Н10

10Х17Н13М2Т

Н13

















20

ПРИЛОЖЕНИЕ  Б

(обязательное)

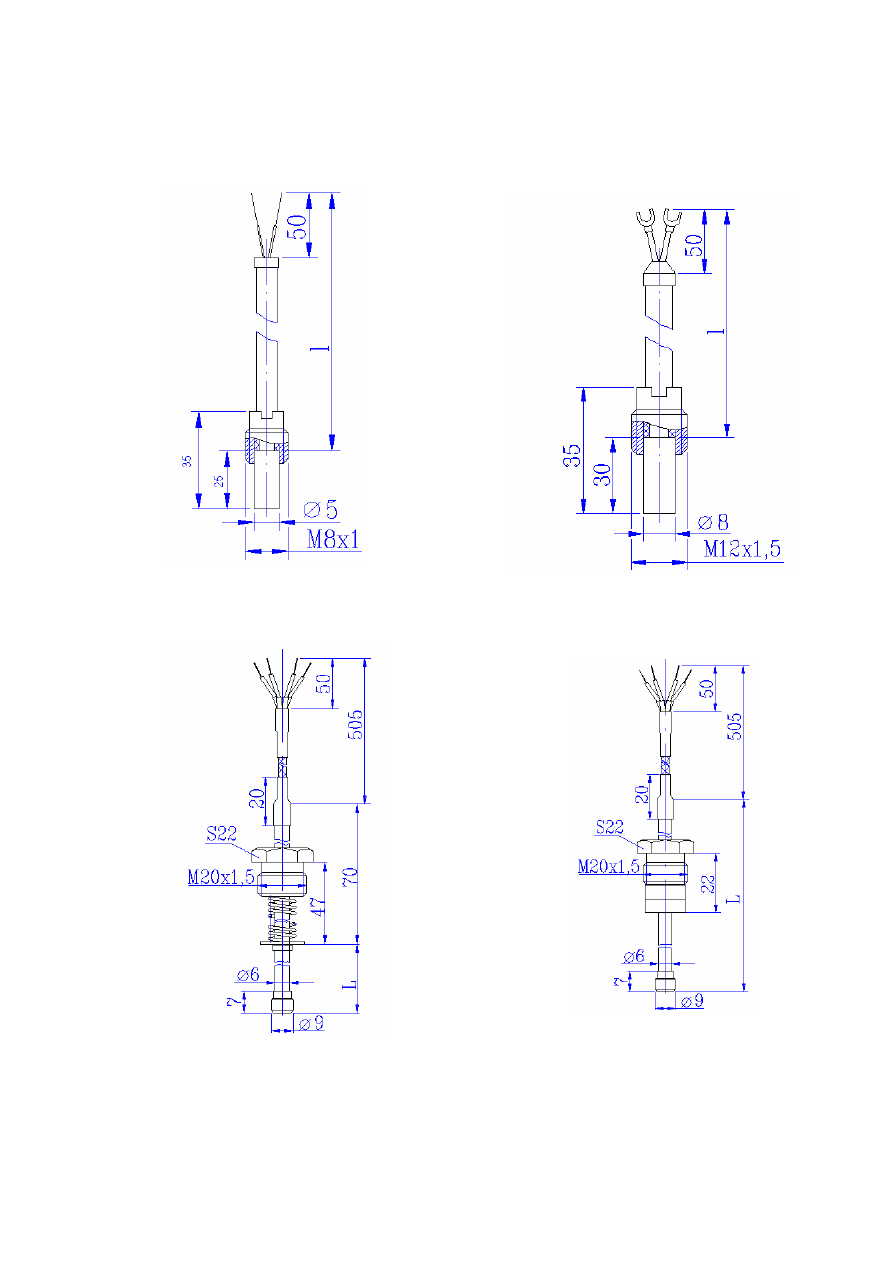

Габаритные размеры и масса термопреобразователей сопротивления

 платиновых ТСП Метран-246



Рисунок Б.1 – Исполнение

ТСП Метран-246-01

Рисунок Б.2 – Исполнение

ТСП Метран-246-02



Рисунок Б.3 – Исполнение

ТСП Метран-246-03

Рисунок Б.4 – Исполнение

ТСП Метран-246-04


Длину кабеля ℓ выбрать из ряда: 120, 250, 500, 800, 1000, 1600, 2000, 2500, 3150 мм.
Масса ТС, изображенных на рисунках Б.1, Б.2,  не более 0,3 кг.






21

Таблица Б.1 -  Длина монтажной части и масса ТС

Масса, не более, кг

Длина монтажной части, L, мм

Рису-

нок



60  80  100 120 160 200 250 320 400 500

Б.3
Б.4

0,09 0,2





Таблица Б.2 – Варианты исполнений ТС

Условное обозначение

исполнения ТС

Класс

допуска

Назначение

НСХ

Испол-

нение по

рисунку

Схема

соединений

ТСП Метран-246-01

Б.1

ТСП Метран-246-02

Б.2

ТСП Метран-246-03

Б.3

ТСП Метран-246-04

В, С

Подшипнико-

вые,

поверхностные

Pt50

Pt100

Б.4





Таблица Б.3 – Материал защитной арматуры

Материал

Рисунок

Код исполнения

по материалам

Латунь Л63

Б.1, Б.2

Л

Латунь Л63

(допускается 12Х18Н10Т)

Б.3, Б.4

Л


































22

ПРИЛОЖЕНИЕ  В

(обязательное)

Схемы соединений внутренних проводников





2

3

Рисунок В.4 - Двухпроводная схема

с двумя ЧЭ

Рисунок В.5 - Трехпроводная схема

 с двумя ЧЭ

4

1

3

t

t

2

1

4

3

6

t

t

2

5

2

4

t

Рисунок В.1- Двухпроводная схема

1

2

t

1

3

t

Рисунок В.2- Трехпроводная схема

1

Рисунок В.3 - Четырехпроводная схема

2

3

4

2

х

2

2

х

3

3

2

4

t

1

4

t

Pt50

Pt100




















23

ПРИЛОЖЕНИЕ Г

(справочное)



Ссылочные нормативные документы



Таблица Г.1

Обозначение документа, на который

дана ссылка

Номер раздела, подраздела, приложе-

ния разрабатываемого документа, в ко-

тором дана ссылка

ГОСТ 8.461-82

3.4.1

ГОСТ 27.003-90

1.1

ГОСТ 6651-94

1.2.2, 1.2.4

ГОСТ 14192-96

1.6.3, 1.6.4

ГОСТ 14254-96

1.2.3

ГОСТ 15150-69

1.1,  4.2, 4.3

ГОСТ 23170-78

1.7.2

ПР 50.2.006-94

Порядок проведения поверки

средств измерения

1.5

Правила эксплуатации электроуста-

новок  потребителем (ПЭЭП)

3.1.2
