Метран-226, Метран-227, Метран-228, Метран-246. Руководство - часть 4






15

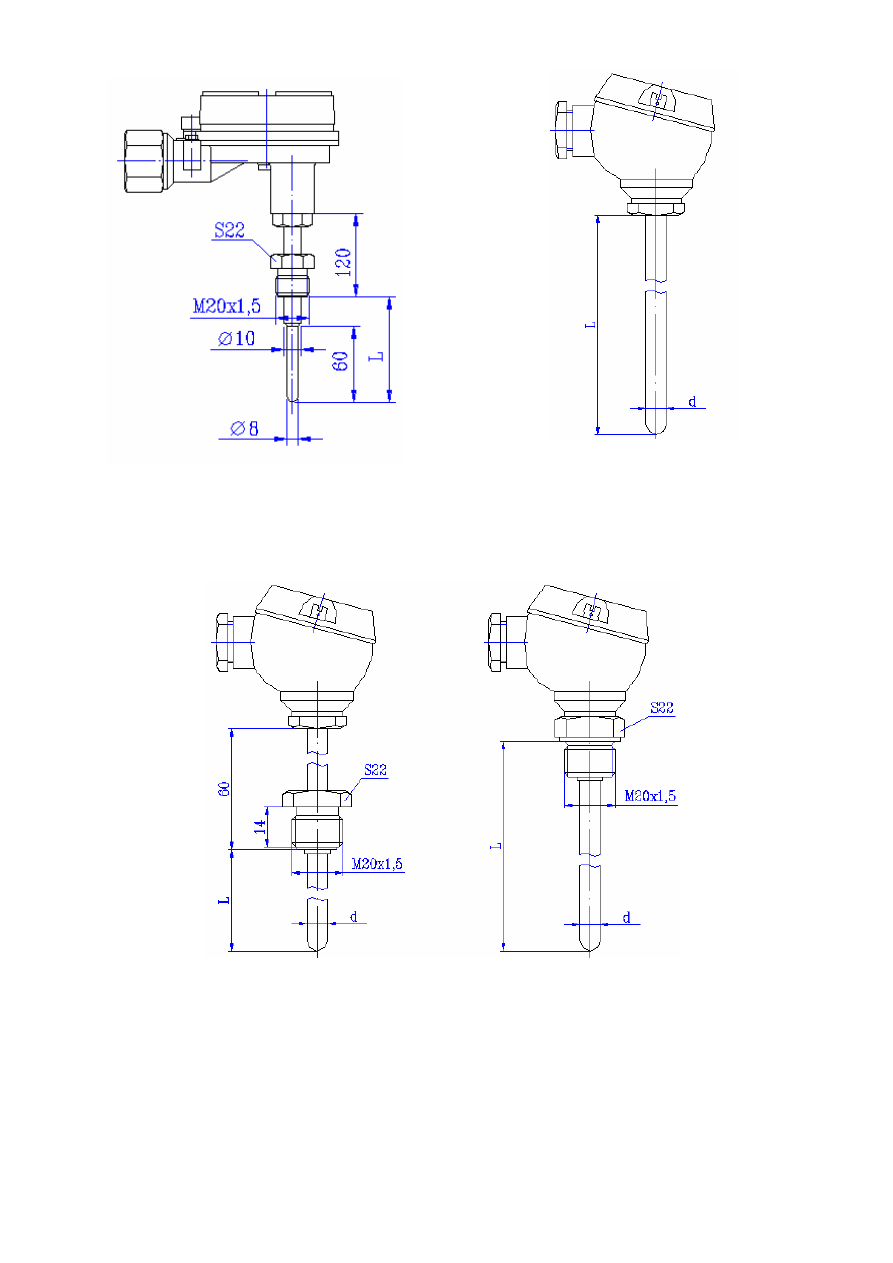

Рисунок А.4 – Исполнения

ТСП Метран-226-04
ТСП Метран-227-04
ТСП Метран-228-04

Рисунок А.5 – Исполнения

ТСП Метран-226-05
ТСП Метран-227-05
ТСП Метран-228-05




Рисунок А.6 – Исполнения

ТСП Метран-226-06
ТСП Метран-227-06
ТСП Метран-228-06

Рисунок А.7 – Исполнения

ТСП Метран-226-07
ТСП Метран-227-07
ТСП Метран-228-07






16

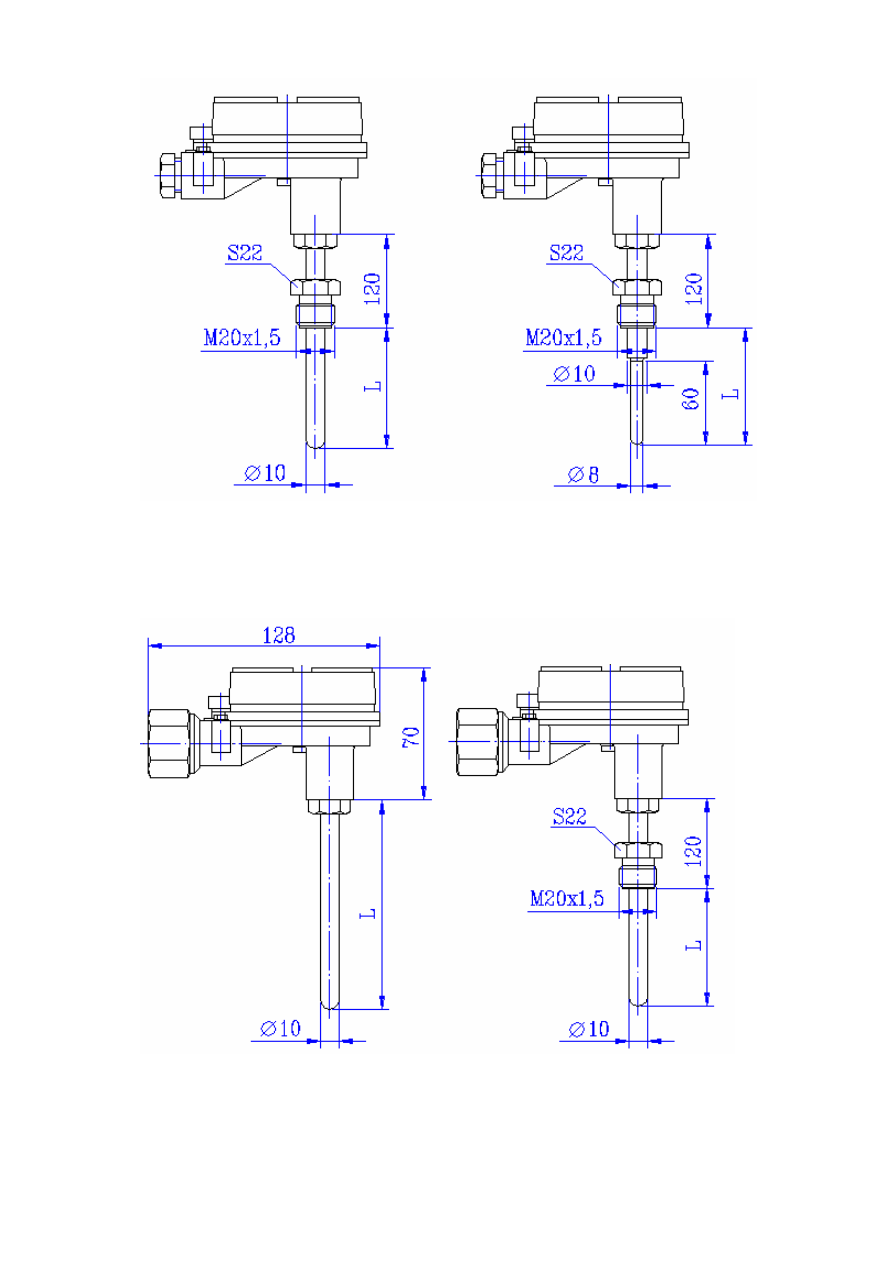

Рисунок А.8 – Исполнения

ТСП Метран-226-08
ТСП Метран-227-08
ТСП Метран-228-08

Рисунок А.9 – Исполнения

ТСП Метран-226-09
ТСП Метран-227-09
ТСП Метран-228-09



Рисунок А.10 – Исполнения

ТСП Метран-226-10
ТСП Метран-227-10
ТСП Метран-228-10

Рисунок А.11 – Исполнения

ТСП Метран-226-11
ТСП Метран-227-11
ТСП Метран-228-11






17

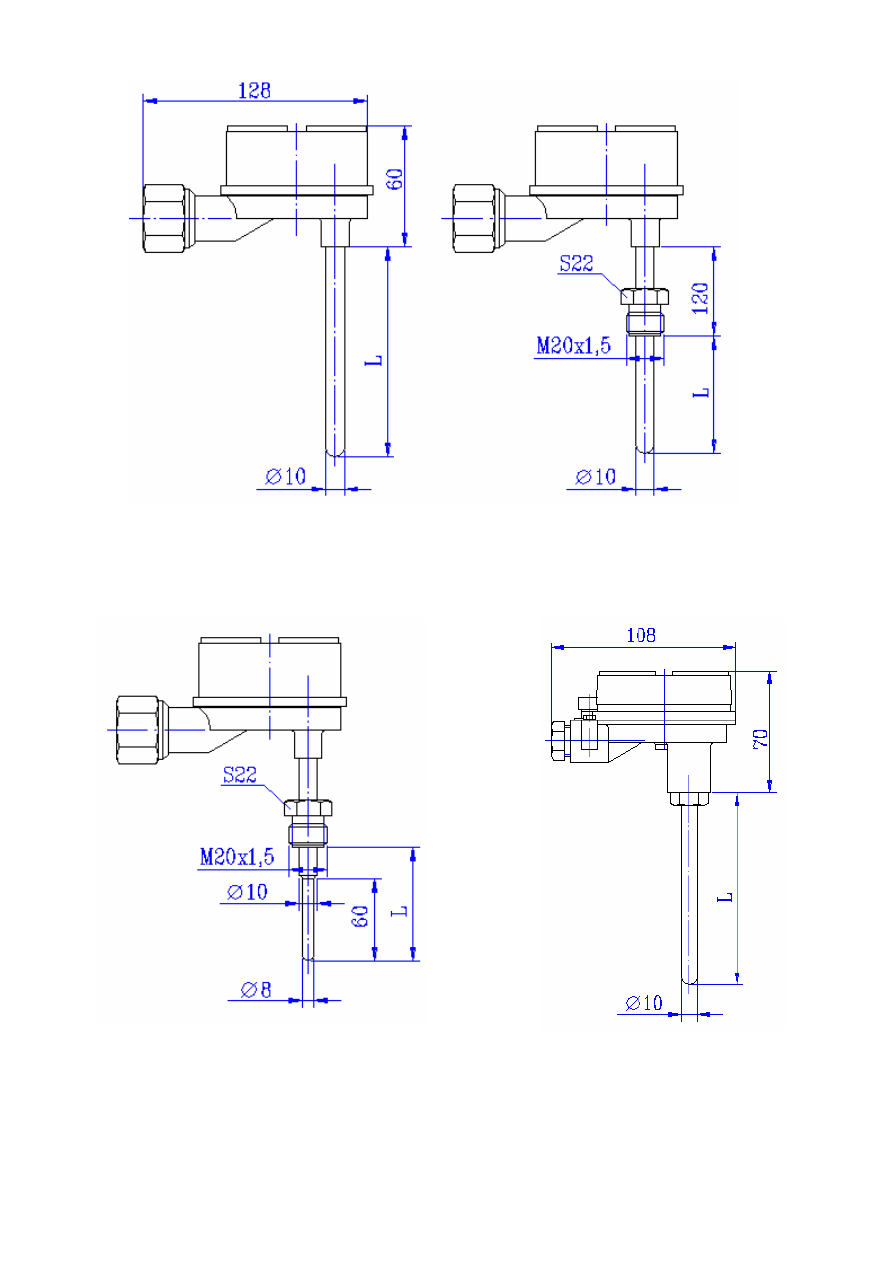

Рисунок А.12 – Исполнения

ТСП Метран-226-12
ТСП Метран-227-12
ТСП Метран-228-12

Рисунок А.13 – Исполнения

ТСП Метран-226-13, ТСП Метран-226-16
ТСП Метран-227-13, ТСП Метран-227-16
ТСП Метран-228-13, ТСП Метран-228-16



Рисунок А.14 – Исполнения

ТСП Метран-226-14, ТСП Метран-226-17
ТСП Метран-227-14, ТСП Метран-227-17
ТСП Метран-228-14, ТСП Метран-228-17

Рисунок А.15 – Исполнения

ТСП Метран-226-15, ТСП Метран-226-18
ТСП Метран-227-15, ТСП Метран-227-18
ТСП Метран-228-15, ТСП Метран-228-18

Примечания.
1.



ТСП Метран-226-13, -14, -15; ТСП Метран-227-13, -14, -15;

     ТСП Метран-228-13, -14, -15 – d=6 мм.
2.



ТСП Метран-226-16, -17, -18; ТСП Метран-227-16, -17, -18;

     ТСП Метран-228-16, -17, -18 – d=8 мм.






18

Таблица А.1 -  Длина монтажной части и масса ТС

Масса, не более, кг

Длина монтажной части, L, мм

Рисунок

60

80

100

120

160

200

250

320

400

500

630

800

1000

1250

1600

2000

2500

3150

А.1, А.4

А.7,А.10

- 0,5  0,6

0,7

0,8

1,0

-

А.2, А.5

А.8,А.11

0,5

А.3, А.6

А.9,А.12

- 0,5

0,6 0,8

1,1

1,2  1,3

А.13

- 0,3

0,4

-

А.14

- 0,4  0,5

-

А.15

- 0,4

0,5

-

Примечание – Для схемы соединений 2, 2х2 длина монтажной части L не более

1000 мм.



Таблица А.2 – Варианты исполнений ТС

Условное обозна-

чение исполнения

ТС

Назначение

НСХ

Испол-

нение по

рисунку

Класс допуска и схе-

ма соединений

ТСП Метран-226-01 Pt100
ТСП Метран-227-01 Pt500
ТСП Метран-228-01 Pt1000

А.1

ТСП Метран-226-02 Pt100
ТСП Метран-227-02 Pt500
ТСП Метран-228-02 Pt1000

А.2

ТСП Метран-226-03 Pt100
ТСП Метран-227-03 Pt500
ТСП Метран-228-03

Общепромышленные,

универсальные

Pt1000

А.3

ТСП Метран-226-04 Pt100
ТСП Метран-227-04 Pt500
ТСП Метран-228-04 Pt1000

А.4

ТСП Метран-226-05 Pt100
ТСП Метран-227-05 Pt500
ТСП Метран-228-05 Pt1000

А.5

ТСП Метран-226-06 Pt100
ТСП Метран-227-06 Pt500
ТСП Метран-228-06

Для объектов РОУХО

Pt1000

А.6

ТСП Метран-226-07 Pt100
ТСП Метран-227-07 Pt500
ТСП Метран-228-07 Pt1000

А.7

ТСП Метран-226-08 Pt100
ТСП Метран-227-08 Pt500
ТСП Метран-228-08 Pt1000

А.8

ТСП Метран-226-09 Pt100
ТСП Метран-227-09 Pt500
ТСП Метран-228-09

Общепромышленные

универсальные

Pt1000

А.9

А – 3, 4, 2х3

В – 2, 3, 4, 2х2, 2х3
