КОМПЛЕКС ТАХОМЕТРИЧЕСКИХ УСТРОЙСТВ ТИПА К1806

КОМПЛЕКС ТАХОМЕТРИЧЕСКИХ УСТРОЙСТВ ТИПА К1806

Описание

Предназначен для обработки и выдачи информации в аналоговой и цифровой формах о параметрах вращения одного или двух реверсивных и нереверсивных валов двигателей, а также для работы совместно с роторами, изготовляемыми заказчиком в соответствии с требованиями ТУ В25-7501.0072-89 и первичными тахометрическими преобразователями типов ФП1891 и ФП1892.

Технические характеристики
Диапазоны вращения валов от 0...100 до 0...40 000 об/мин. Диаметры валов 20 ... 1125 мм. Предел допустимой основной погрешности по показаниям в аналоговой форме при измерении: частоты вращения вала ±1,5%; разности частот вращения валов ±2%; разности фаз ±2,5%. Предел допустимой основной погрешности по показаниям в цифровой форме при измерении частоты вращения вала для диапазонов показаний 0 ... 100, 0 ... 1000 и 0 ... 10 000 об/мин ±0,15%; для остальных диапазонов показаний ±0,1%, разности частот вращения валов для диапазонов показаний 0 ... 100, 0 ... 1000 и 0 ... 10 000 об/мин ±0,3%, для остальных диапазонов показаний ±0,2%. Предел допустимой абсолютной основной погрешности по показаниям в цифровой форме при измерении частоты вращения вала ±10 оборотов. Значение модуля напряжения аналоговых выходных сигналов, соответствующих конечным значениям показаний, 10 В.

В комплект поставки входят: комплекс (в зависимости от заказа) без первичных преобразователей, комплект ЗИП, комплект соединителей с монтажными втулками, техническое описание и инструкция по эксплуатации и поверке, паспорт.

ТАХОМЕТР ЭЛЕКТРОННЫЙ ТИПА 7ТЭМ1

Описание

Тахометр (рис. 58) предназначен для дистанционного измерения частоты вращения частей механизмов и машин, индикации и при необходимости фиксации результатов измерений на пятиразрядном индикаторном табло с базовыми выходами для автоматизации измерений и поверок.

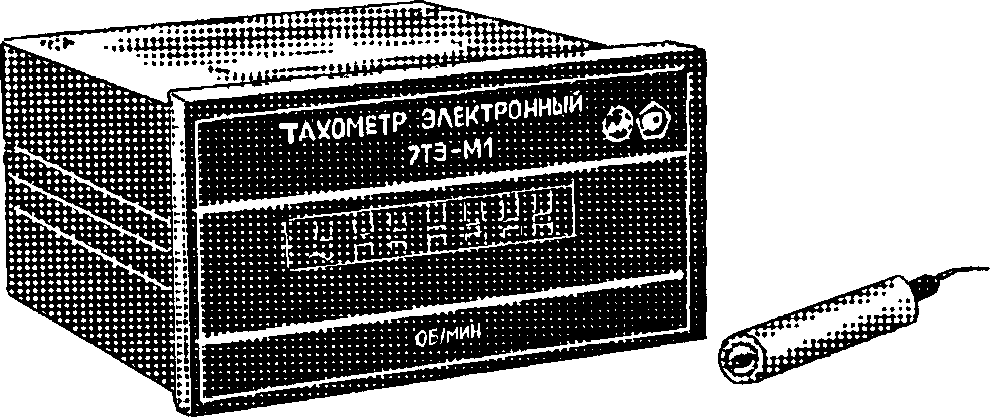

Рис. 58. Тахометр электронный типа 7ТЭМ1

Используется в различных областях народного хозяйства, в частности, в обкаточно-тормозных испытательных стендах двигателей внутреннего сгорания, а также для контроля частоты вращения сепараторов, турбин и т.п.

Технические характеристики

Предел допустимой основной погрешности не более 0,02% измеряемого значения ±1 единица младшего разряда. Диапазон измерений тахометра 2 ... 99999

об/мин.

Питание-от сети переменного тока: напряжение 220 В, частота 50 Гц. Потребляемая мощность 10 В-А.

Габаритные размеры: измерителя 90х167х149 мм;

преобразователя 16х109 мм. Масса: измерителя 1,6;

преобразователя 0,19 кг.

Тахометр нормально функционирует при температуре окружающего воздуха 10 ... 35° С и относительной влажности 96% при 25°С.

В комплект поставки входят: тахометр и паспорт.
