ТАХОМЕТР ЭЛЕКТРОННЫЙ ТИПА ТЭСА"

Описание

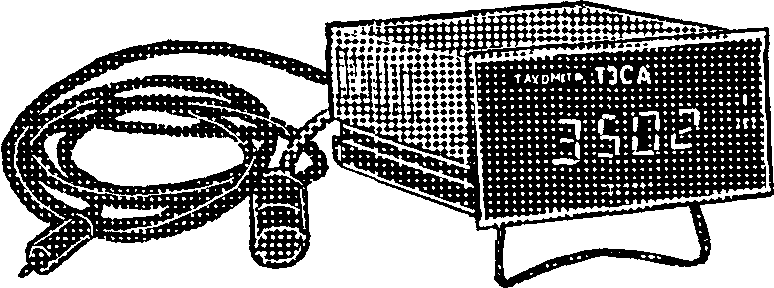

Тахометр (рис. 66) предназначен для измерения частоты вращения частей механизмов и машин с индикацией результатов измерений на четырехразрядном цифровом табло, выдачей результатов измерения на цифропечатающее устройство в двоично-десятичном коде по ГОСТ 12814-74 и выдачей сигнала при достижении заданной уставки. Применяется в качестве настольного или щитового прибора в лабораторных и производственных условиях в различных областях народного хозяйства. Измеритель тахометра можно использовать в качестве частотомера.

Принцип действия прибора основан на подсчете измерителем числа импульсов от первичного

Цифровая индикация результатов измерений обеспечивается четырьмя семисегментными индикаторами типа ИВ-11. На передней панели цифрового измерителя расположены индикаторы строба и сигнализатора.

Технические характеристики

Рабочие диапазоны и погрешности измерений указаны в табл. 16.

Таблица 16



Рабочие диапазоны Допустимая Уставки
измерений, об/мин погрешность сигнализации
  измерения, об/мин
5...999,9 ±0,2 Кратные 10
50...9999 ±2 Кратные 100
500 ... 99 990 ±20 Кратные 1000


Входное напряжение измерителя 0,5 ... 200 В. Диапазон частот при использовании в режиме частотомера 50 ... 9999 Гц. Погрешность ±2 Гц. Питание-от сети переменного тока: напряжение 220 В, частота 50 Гц. Потребляемая мощность 25 В-А. Габаритные размеры измерителя 160х85х230 мм. Масса 3 кг.

Вероятность безотказной работы в течение 2000 ч при доверительной вероятности 0,8 не менее 0,9.

Условия эксплуатации: температура окружающего воздуха 0...40°С, относительная влажность до 80 %.

В комплект поставки входят: цифровой измеритель; первичный преобразователь типа ППТ-26-1; кабель соединительный; прокладка; комплект ЗИП; эксплуатационная документация.









ТАХОМЕР ЭЛЕКТРОННЫЙ ТИПА ТХ-1

Описание

Тахометр (рис. 65) предназначен для дистанционного измерения частоты вращения частей механизмов и машин, используемых в различных отраслях народного хозяйства, в частности, в обкаточно-тормозных испытательных стендах двигателей внутреннего сгорания, а также для контроля частот вращения сепараторов, турбин и т. п.

В состав тахометра входят: первичный преобразователь и показывающий прибор.

преобразователя за известный стабильный отрезок времени.

Тахометр имеет щитовое и настольное исполнения. Первичный преобразователь тахометра-магнитоэлектрический, с усилителем переменного тока. Измеритель тахометра может работать в комплекте с любым первичным преобразователем, обеспечивающим выходной сигнал в пределах 0,5...200 В при частоте вращения контролируемого вала не менее 50 об/мин.

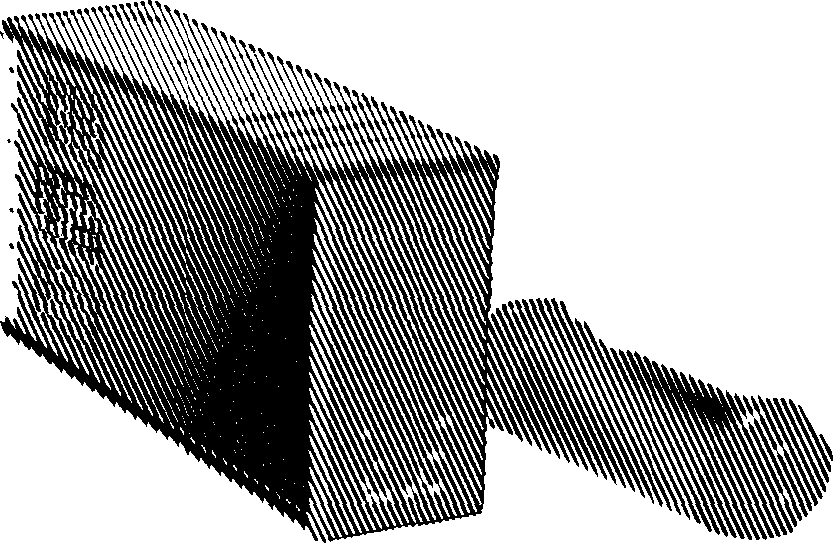

Рис. 65. Тахометр типа ТХ-1

Преобразователь обеспечивает бесконтактное преобразование частоты вращения зубчатой детали из ферромагнитного материала (не входящий в комплект поставки), закрепленной на контролируемом валу, в последовательность импульсов, подаваемых на вход измерителя.

Технические характеристики

Диапазон измерений тахометра 2...99999 об/мин. Амплитуда выходных прямоугольных импульсов тока преобразователя в диапазоне частот 20...50000 Гц 20 мА.

Диапазон частот измерителя I... 100000 Гц.

Расстояние между преобразователем и измерителем не более 300 м. Погрешность измерения не более 1/2 шага квантования. Напряжение питания 220 В. Потребляемая мощность не более 10 В-А. Габаритные размеры: преобразователя 16х110 мм; измерителя 48х96х200 мм. Масса: преобразователя 0,19 кг; измерителя 1,0 кг.

В комплект поставки входят: тахометр и инструкция по эксплуатации.
