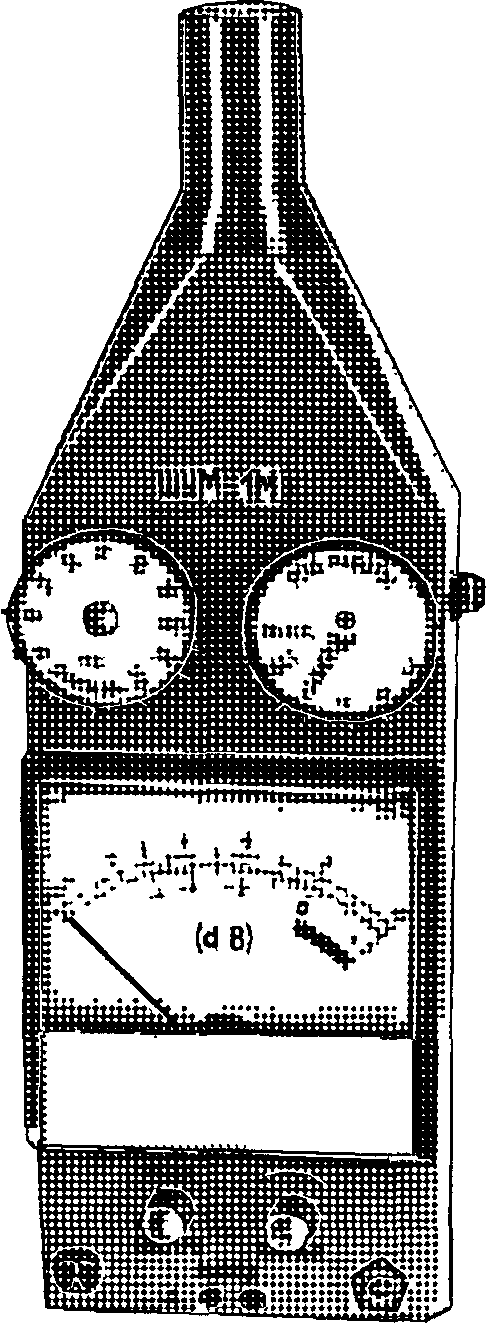

Рис. 28. Шумомер типа ШУМ-1М

Прибор состоит из микрофона, предварительного усилителя, аттенюатора входного усилителя, фильтров, оконечного усилителя, преобразователя и генератора калиброванного сигнала. Электрическая часть шумомера собрана в малогабаритном металлическом корпусе. Для устранения мешающего действия отраженных от корпуса звуков верхняя часть его имеет конусоидальную форму. В верхней части корпуса расположен измерительный микрофон. Задняя крышка шумомера съемная. На ней расположена втулка с резьбой для крепления шумомера на штативе.

Электронная схема прибора собрана на печатных платах, предварительный усилитель собран на платах с контактами для электрического соединения с электронной схемой шумомера. К предварительному усилителю с помощью резьбы крепится капсюль, конденсаторного измерительного микрофона. На лицевой панели находятся наиболее важные органы управления: переключатель диапазонов измеряемых уровней, переключатель режима работы, измерительный прибор и ручка калибровки. Шумомер имеет разъем "Выход" для подключения внешних анализирующих устройств с входным сопротивлением не менее 10 кОм.

Частотный диапазон 31,5 ... 8000 Гц. Частотные характеристики шумомера А, Б, С. Динамический диапазон измерений: ШУМ-1М20 20 ... 120 дБ; ШУМ-1МЗО 30 ... 130 дБ. Основная погрешность измерений на частоте 1000 Гц не более ±2%. Погрешность переключателя пределов не более ± 1 дБ. Погрешность

градуировки шкалы показывающего прибора не более ±0,5 дБ. Погрешность энергетического суммирования частотных составляющих шума не более ±0,25 дБ. Диапазон регулирования электрической калибровки относительно установочного уровня не менее ±2 дБ. Питание шумомера автономное, от двух батарей типа "Крона ВЦ", соединенных последовательно, напряжением 15 ... 18 В. Ток, потребляемый шумо-мером от батарей, не более 2,8 мА.

Габаритные размеры 260х85х65 мм. Масса 1,1 кг.

Вероятность безотказной работы в течение 1000 ч при доверительной вероятности, равной 0,8, не менее 0,8.

Условия эксплуатации: температура окружающего воздуха -10 ... +40°С, относительная влажность до 90% при 30°С.

В комплект поставки входят: блок электронный;
