ШУМОМЕР ИСКРОБЕЗОПАСНЫЙ ТИПА ВШМ-003

АППАРАТУРА ВИБРОИЗМЕРИТЕЛЬНАЯ СПЕЦИАЛЬНАЯ

Описание

Шумомер (рис. 26) предназначен для измерения и частотного анализа шумов горно-шахтного оборудования во взрывоопасных помещениях всех классов, а также в лабораторных, производственных и полевых условиях в целях оценки технического состояния оборудования и снижения шумов.

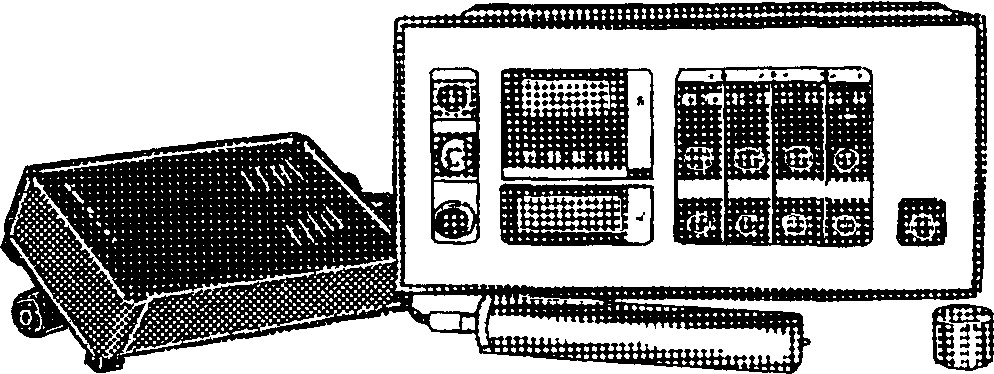

Рис. 26. Шумомер искробезопасный типа ВШМ-003

Принцип действия шумомера основан на преобразовании звуковых колебаний исследуемых объектов в пропорциональные им электрические сигналы, которые затем усиливаются и регистрируются измерительным прибором.

Конструктивно шумомер состоит из капсюля микрофонного конденсаторного, предусилителя микрофонного, измерительного прибора, устройства зарядного.

Технические характеристики

Частотный диапазон 10 ... 20 000 Гц, Динамический диапазон 22 ... 140 дБ. Набор полосовых октав-ных фильтров со средними геометрическими частотами 31,5; 63; 125; 250; 500; 1000; 2000;

4000; 8000; 16 000 Гц. Частотные характеристики А, В, С и Лин. Максимально допустимая погрешность измерения ±0,5 дБ. Питание-от сети переменного тока: напряжение 220 В, частота 50 Гц; от встроенных аккумуляторов напряжением 7,5 В. Потребляемая мощность 6 В-А.

Габаритные размеры: измерительного прибора 240х120х268 мм, предусилителя микрофонного 1,45х23,7 мм, капсюля микрофонного конденсаторного 19х23,7 мм, зарядного устройства 100х66,5х214 мм, эквивалента капсюля микрофонного 63х25 мм; длина

кабеля соединительного 500 м. Масса: измерительного прибора 4 кг; предусилителя микрофонного 0,32 кг; капсюля микрофонного конденсаторного 0,031 кг; зарядного устройства 0,5 кг; эквивалента капсюля микрофонного 0,115 кг; кабеля соединительного 0,023 кг.

Продолжительность непрерывной работы шумомера: при использовании автономного питания не менее б ч; при питании от сети переменного тока не менее 8 ч. Вероятность безотказной работы шумомера при наработке 1000 ч не менее 0,92. Полный средний срок службы шумомера 8 лет.

Шумомер нормально функционирует при температуре окружающего воздуха -10 ... +50°С и относительной влажности 90%.

В комплект поставки входят: измерительный прибор, предусилитель микрофонный, капсюль микрофонный конденсаторный М101, устройство зарядное, эквивалент капсюля микрофонного 1"П-1б, кабель соединительный, экран П11, рефлектор П7, комплект ЗИП, паспорт.

ИЗМЕРИТЕЛЬ ШУМА И ВИБРАЦИИ ТИПА ВШВ-003-М2

Описание

Измеритель (рис. 27) предназначен для измерения уровня звука с частотными характеристиками А, В, С, Лин; уровня звукового давления в диапазоне частот 2 Гц ... 18 кГц в свободном и диффузном полях;

средних квадратичных значениях виброускорения и виброскорости. Применяется в промышленных и жилых помещениях; при разработке и контроле качества изделий; при исследованиях и испытаниях машин и механизмов.

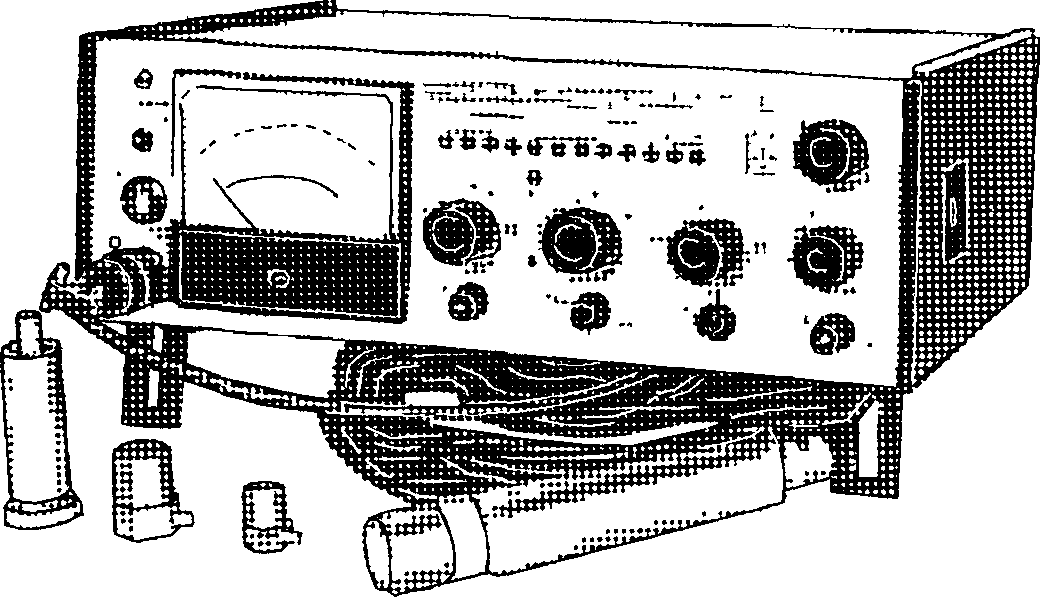

Рис. 27. Измеритель шума и вибрации типа ВШВ-003-М2

В измерителе используется принцип преобразования звуковых и механических колебаний исследуемых объектов в пропорциональные им электрические сигналы, которые затем усиливаются, преобразуются и измеряются.

В качестве преобразователей механических колебаний в электрические сигналы используются вибропреобразователи типов ДН-3-М1 и ДН-4-М1.

Технические характеристики

Класс точности 1. Частотный диапазон 1...18 000 Гц. Динамический диапазон измерения уровня звука 22 ... 140 дБ. Диапазон измерения: виброускорения 3 10"³ ... 10³ м/с², виброскорости 3-Ю"² ...5-Ю⁴ мм/с. Частотный анализ измеряемых параметров проводится октавными фильтрами со средними геометрическими частотами 1; 2; 4; 8; 16; 31,5; 63; 125; 250; 500; 1000;

2000; 4000; 8000 Гц. Основная относительная погрешность измерения виброскорости и виброускорения ±10%.

Питание-от сети переменного тока напряжением 220 В, от батарей напряжением 5 ... 7,5 В. Мощность, потребляемая от сети, 5 В-А; мощность, потребляемая от батарей, 1 Вт.

Габаритные размеры: прибора измерительного 280х240х100 мм; предусилителя микрофонного 0 26,5х143 мм; капсюля микрофонного конденсаторного 19х23,77 мм; преобразователя пьезоэлектрического виброизмерительного типа ДН-3-М1 24х28,1х19 мм; преобразователя пьезоэлектрического виброизмерительного типа ДН-4-М1 14х17,5х18,5 мм.

Масса, соответственно: 4,5; 0,556; 0,031; 0,05; 0,013 кг.

Измеритель нормально функционирует при температуре окружающего воздуха -10 ... +50°С и относительной влажности не более 80% при 20°С.

В комплект поставки входят: прибор измерительный, предусилитель микрофонный типа ВПМ-101, капсюль микрофонный конденсаторный М 101, преобразователь пьезоэлектрический виброизмерительный типа ДН-3-М1, преобразователь пьезоэлектрический виброизмерительный типа ДН-4-М1, источник питания, кабель соединительный, экран П11, элемент 373 "Орион-М" и эксплуатационная документация.
