Снегоход МВП. Руководство - часть 3



11

3.  ОПИСАНИЕ СНЕГОХОДА



3.1.  МЕХАНИЗМЫ И ОРГАНЫ УПРАВЛЕНИЯ

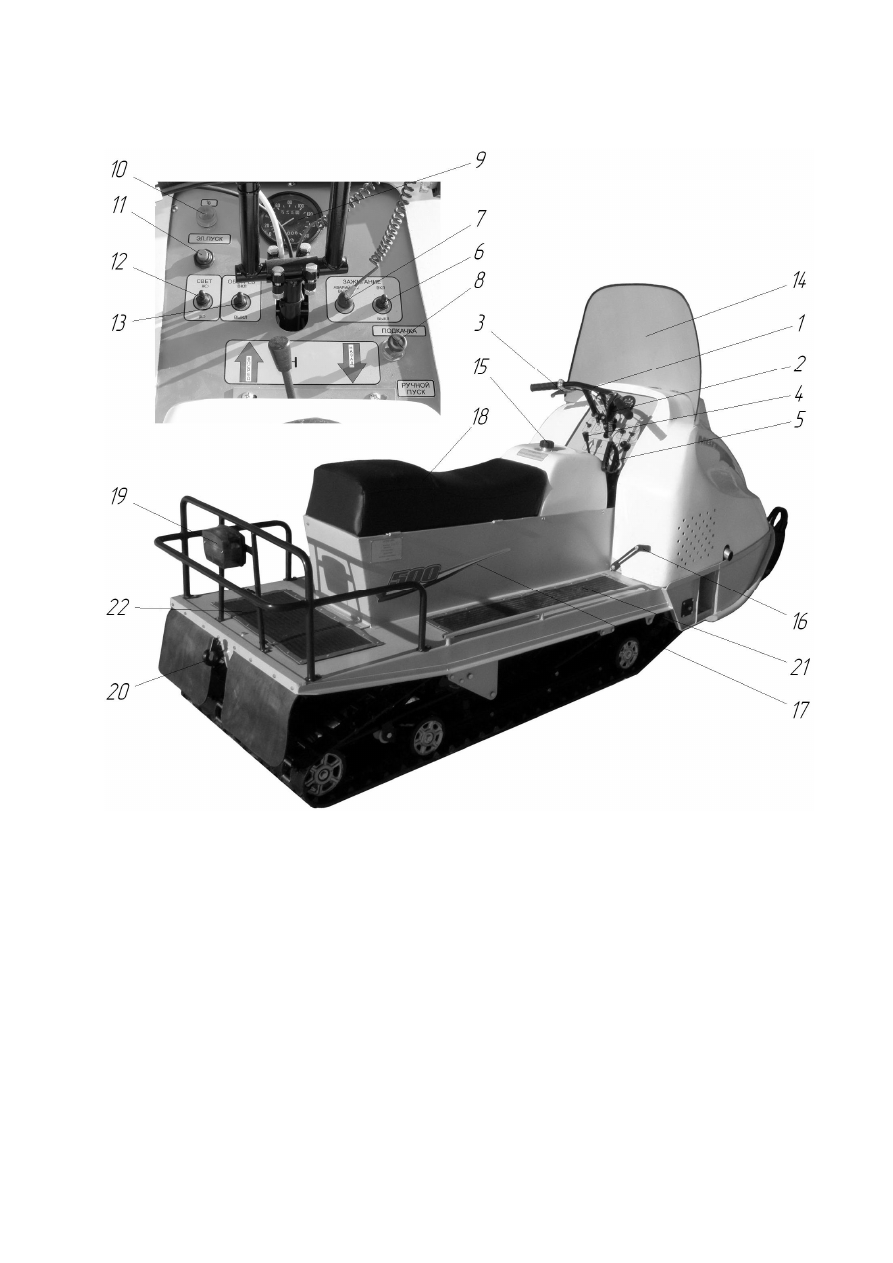

1 – Руль; 2 – Рычаг управления дросселем карбюратора; 3 – Рычаг управления тормозом; 4 – Рычаг коробки реверса;
5 – Рукоятка ручного стартера; 6 – Выключатель зажигания; 7 – Аварийный выключатель двигателя; 8 – Ручка подка-
чивающего  насоса;  9  –  Спидометр;    10  –  Контрольная  лампа  перегрева  двигателя;  11  –  Кнопка  включения  электро-
стартера; 12 – Переключатель света фары; 13 – Включатель обогрева ручек руля (опция); 14 – Козырек ветрозащит-
ный; 15 – Горловина топливного бака; 16 – Замок капота; 17 – Грузовой отсек; 18 – Седло; 19 – Фонарь задний; 20 –
Сцепное устройство; 21 – Опорная площадка для ног; 22 – Багажник.



Рис. 3.1 –  Расположение органов управления снегохода.




         РЫЧАГ УПРАВЛЕНИЯ ДРОССЕЛЕМ КАРБЮРАТОРА расположен на
правой руроятке руля. При нажатии на рычаг, дроссель поднимается, количество го-
рючей смеси, поступающей в цилиндры двигателя, увеличивается, вследствие чего
увеличиваются обороты и мощность двигателя. При отпущенном рычаге, дроссель
возвращается в исходное положение - двигатель работает на оборотах холостого хо-
да.





12

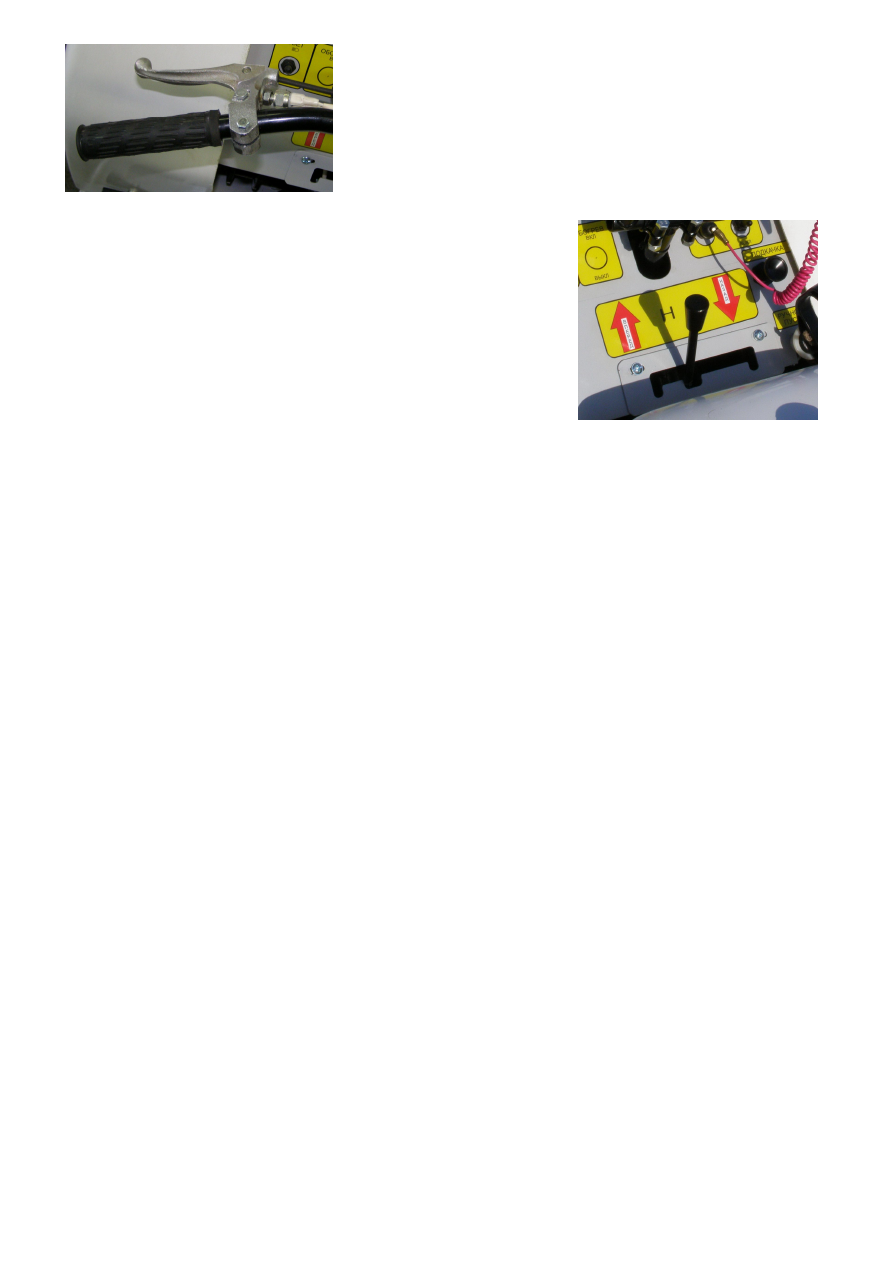

         РЫЧАГ УПРАВЛЕНИЯ ТОРМОЗОМ уста-
новлен на левой рукоятке руля. При нажатии на ры-
чаг приводится в действие дисковый тормоз, уста-
новленный на выходе валов коробки реверса. На
кронштейн рычага тормоза установлен датчик вклю-
чения стоп-сигнала заднего фонаря.


РЫЧАГ КОРОБКИ РЕВЕРСА расположен внизу па-
нели управления, он имеет три фиксированных поло-
жения:

  левое – движение вперед;
  среднее – нейтральное;
  правое – движение назад.

      Включение заднего хода происходит перемещени-
ем рычага реверса из нейтрального положения вправо
до фиксирования в кинематическом замке. Включение
движения вперед происходит перемещением рычага реверса из нейтрального поло-
жения влево.
ПРЕДУПРЕЖДЕНИЕ.
      Снегоход может довольно быстро перемещаться назад. Перед использова-
нием заднего хода опробуйте снегоход и все переключения на ровной открытой
местности.
     Перед включением заднего хода необходимо остановиться, это особенно
важно на склоне. Убедиться, что сзади нет никакого препятствия и никто не
стоит.
     Резкое движение назад на поворотах, может привести к опрокидыванию сне-
гохода.
         ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ тумблерного типа имеет два фиксирован-
ных положения «включено» (вверх) и «выключено» (вниз).
Перед пуском двигателя обратите внимание на положение кнопки выключате-
ля.
         АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ  Выключатель расположен
справа от рулевой колонки, к нему прикреплен шнур с зажимом (карабин). Перед
началом движения прикрепить шнур карабином к одежде (к поясу). В чрезвычайном
положении (при падении), колпачок сдергивается шнуром и двигатель автоматиче-
ски выключается.
      ПРИМЕЧАНИЕ:
Колпачок должен быть плотно установлен, иначе двигатель запускаться и ра-
ботать не будет.

         РУЧНОЙ СТАРТЕР С АВТОМАТИЧЕСКИМ ПЕРЕМАТЫВАЮЩИМ
УСТРОЙСТВОМ расположен с правой стороны снегохода. Для того, чтобы запус-
тить двигатель надо медленно потянуть рукоятку до тех пор, пока не почувствуете
сопротивление, затем потянуть энергично с усилием. Не выпуская рукоятку из рук,
(придерживая) вернуть рукоятку в исходное положение.







13

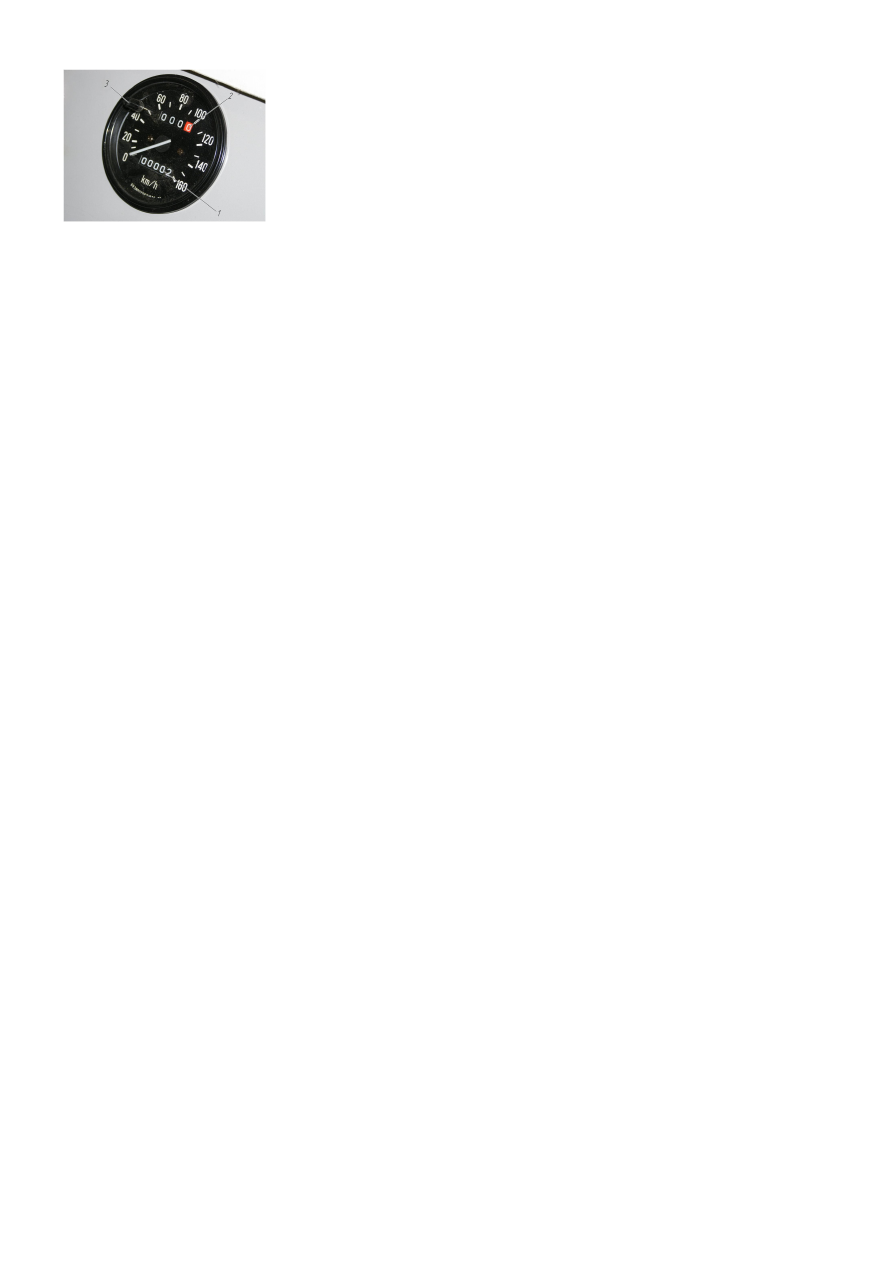

         ИНДИКАТОР СКОРОСТИ (СПИДОМЕТР) С СЧЕТЧИКОМ ПРОЙДЕН-

НОГО ПУТИ (1) (ОДОМЕТРОМ) И СЧЕТЧИКОМ СУ-
ТОЧНОГО ПРОБЕГА (2) – смонтированы в одном корпу-
се, который установлен выше руля на панели управления.
Спидометр связан с коробкой реверса гибким валом. На
шкале показывается скорость движения снегохода в км/час.
      Для установки нулевого показания счетчика суточного
пробега (2), вращайте кнопку сброса (3) против часовой

стрелки.

         КОНТРОЛЬНАЯ ЛАМПА ПЕРЕГРЕВА ДВИГАТЕЛЯ – служит для преду-
преждении о перегреве двигателя.
      При ее загорании необходимо немедленно принять меры по снижению темпера-
туры двигателя:

1.  остановиться и заглушить двигатель.
2.  выполнить операции по устранению неисправности, указанные в п.10.


         КНОПКА ВКЛЮЧЕНИЯ ЭЛЕКТРОСТАРТЕРА – установлевается на сне-
гоходах, оборудованных системой электрозапуска. Включение стартера производит-
ся нажатием на кнопку. Сразу после пуска двигателя отпустите кнопку - она должна
возвратиться в исходное положение.

         РУЛЕВОЕ УПРАВЛЕНИЕ служит для изменения направления движения.
Рулевое управление – механическое состоит из руля, рулевой колонки, рычага руля,
рулевой тяги и сошки рулевой тяги.
         Высоту положения рукояток руля можно отрегулировать. Для этого необходи-
мо ослабить четыре гайки крепления руля, поворотом «рогов» руля вверх-вниз ус-
тановить нужное положение. Затянуть гайки.

         ЗАМКИ КАПОТА – резиновые формованные, расположены с обоих сторон
корпуса снегохода.
       Для открытия капота потянуть резиновые замки вверх и отсоединить их от ан-
керного крепления.
      ВНИМАНИЕ:
Не допускается эксплуатация снегохода при снятом или неплотно закрытом
капоте.

3.2.  ДВИГАТЕЛЬ


      Двигатель снегохода двухтактный, одноцилиндровый, карбюраторный с лепест-
ковым клапаном на впуске. Он состоит из следующих систем и механизмов:

  Картер двигателя;
  Кривошипно-шатунный механизм;
  Цилиндро-поршневой группы;
  Уравновешивающего (балансировочного) механизма;
  Система охлаждения;
  Система питания и выпуска отработавших газов;
  Система зажигания.





14

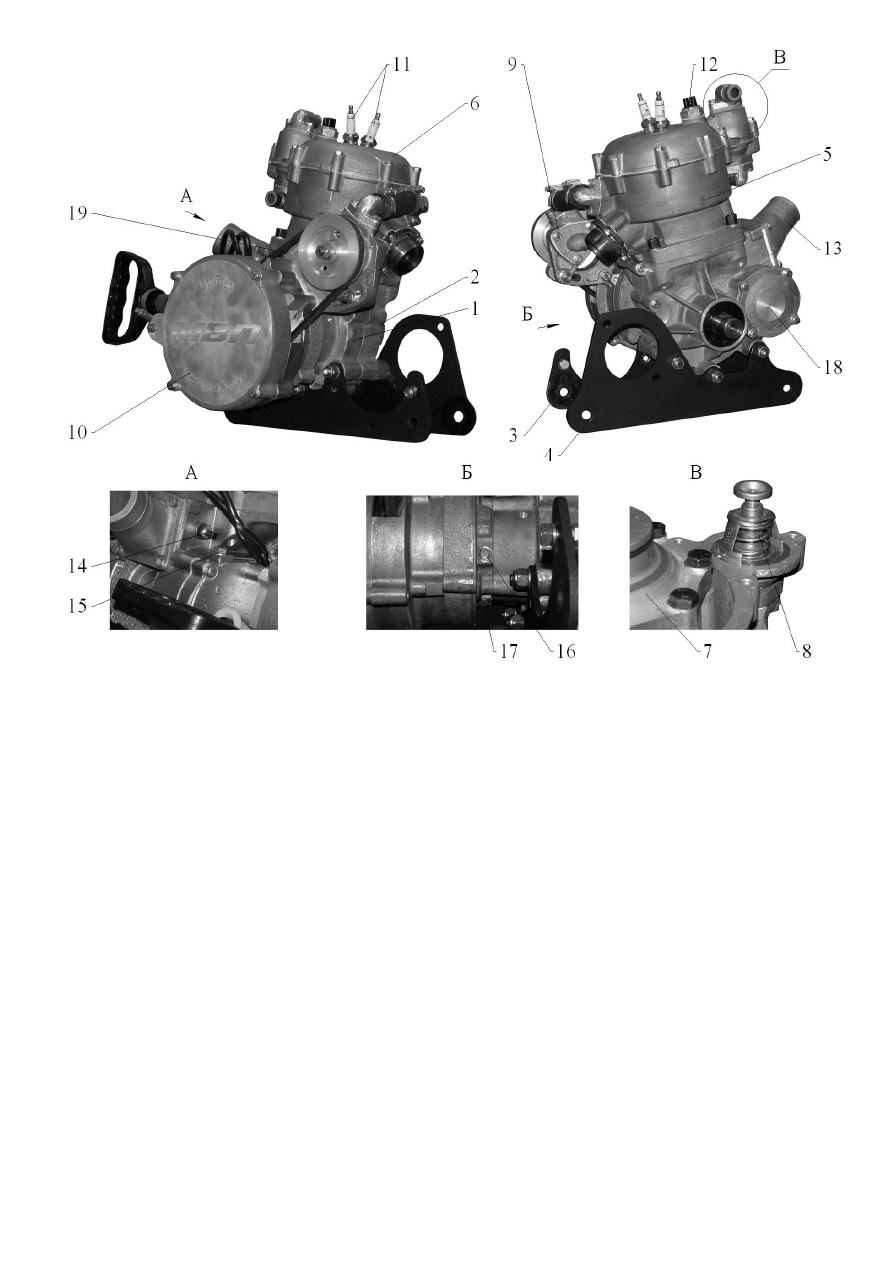

1 – Правая половина картера двигателя; 2 – Левая половина картера двигателя; 3 – Правый кронштейн двигателя; 4 – Левый
кронштейн двигателя; 5 – Цилиндр; 6 – Крышка головки цилиндра; 7 – Головка цилиндра;  9 – Насос охлаждающей жидко-
сти; 10 – Ручной стартер; 11 – Свеча зажигания; 12 – Датчик перегрева двигателя; 13 – Крышка лепесткового клапана; 14 –
Штуцер привода бензонасоса; 15 – Пробка заливного отверстия уравновешивающего механизма; 16 – Пробка контрольного
отверстия  уравновешивающего механизма; 17 – Пробка  сливного  отверстия  уравновешивающего механизма; 18 – Крышка
уравновешивающего вала; 19 – Ремень привода насоса охлаждающей жидкости.



Рис. 3.2 –  Двигатель.




         КАРТЕР ДВИГАТЕЛЯ представляет собой литую разъемную конструкцию
из алюминиевого слава, в которой размещаются все основные узлы и агрегаты.
Кроме того, внутренняя полость картера (кривошипные камеры) и поршни исполь-
зуются в качестве продувочного насоса для сжатия поступающей из карбюратора
свежей горючей смеси и перепуска ее в цилиндры. Картер состоит из правой и левой
половин. Разъем картера проходит по оси цилиндра. Между собой половины карте-
ра соединены шестью болтами (момент затяжки болтов 1-1,5 кгс∙м). Для обеспече-
ния герметичности плоскости разъема картера при сборке смазаны бензомаслостой-
ким герметиком. Обе половины картера обработаны совместно и поэтому не взаи-
мозаменяемы. Цилиндр крепится к картеру четырьмя шпильками. Между фланцем
цилиндра и картером установлена уплотнительная картонная прокладка. Выходящие
из кривошипных камер концы коленчатого вала уплотнены манжетами. К правому
фланцу картера крепится основание магдино и корпус пускового механизма. На кар-
тере имеется штуцер для привода бензонасоса.
