70



3.6.2 Регулировка руля



Снимите  накладку  4  (рисунок  3.23).  Ослабьте  четыре  гайки  22  крепления

крышки руля 3 (рисунок 3.23).

Установите  трубку  руля  1  (рисунок  3.23)  в  нужное  положение.

Зафиксируйте  трубку  руля  в  этом  положении  затяжкой  четырех  гаек  22  (рисунок

3.23), как показано на рисунке 3.25.



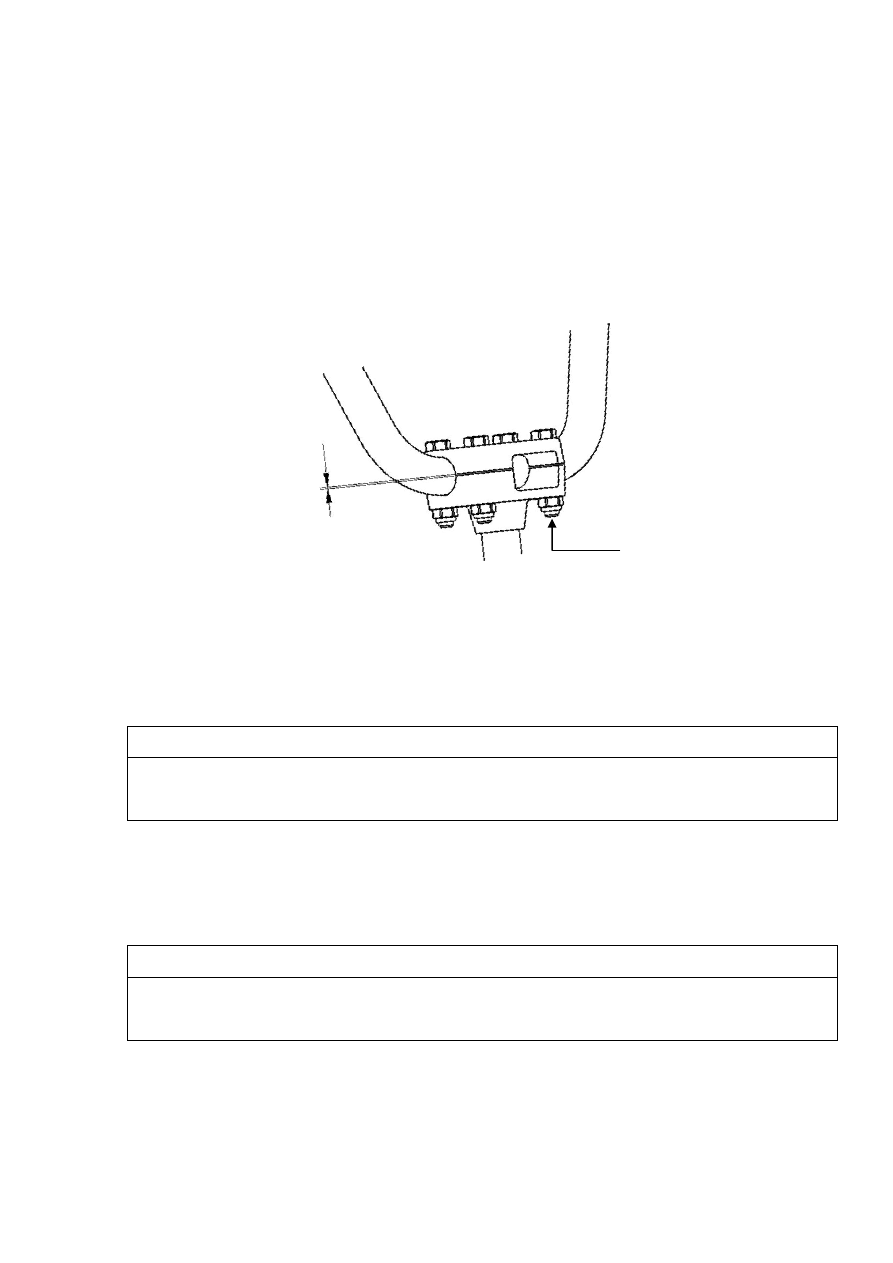

1

– Затяжка до 14…18 Н

.

м (1,4…1,8 кгс

.

м)

А – Равный зазор по контуру

Рисунок 3.25 – Фиксация трубки руля



ПРЕДУПРЕЖДЕНИЕ

Затягивайте  гайки  крест-накрест.  При  повороте  руля  рычаг  тормоза  не  должен

касаться ветрового стекла  (касание происходит при высоко поднятом руле)



После  регулировки  руля  окончательно  зафиксируйте  положение  рычагов

газа и тормоза установочными винтами.



ПРЕДУПРЕЖДЕНИЕ

Правильно  зафиксированные  блоки  рычагов  газа  и  тормоза  не  должны

проворачиваться на руле





3.6.3 Рычаг воздушной заслонки



1

А

71





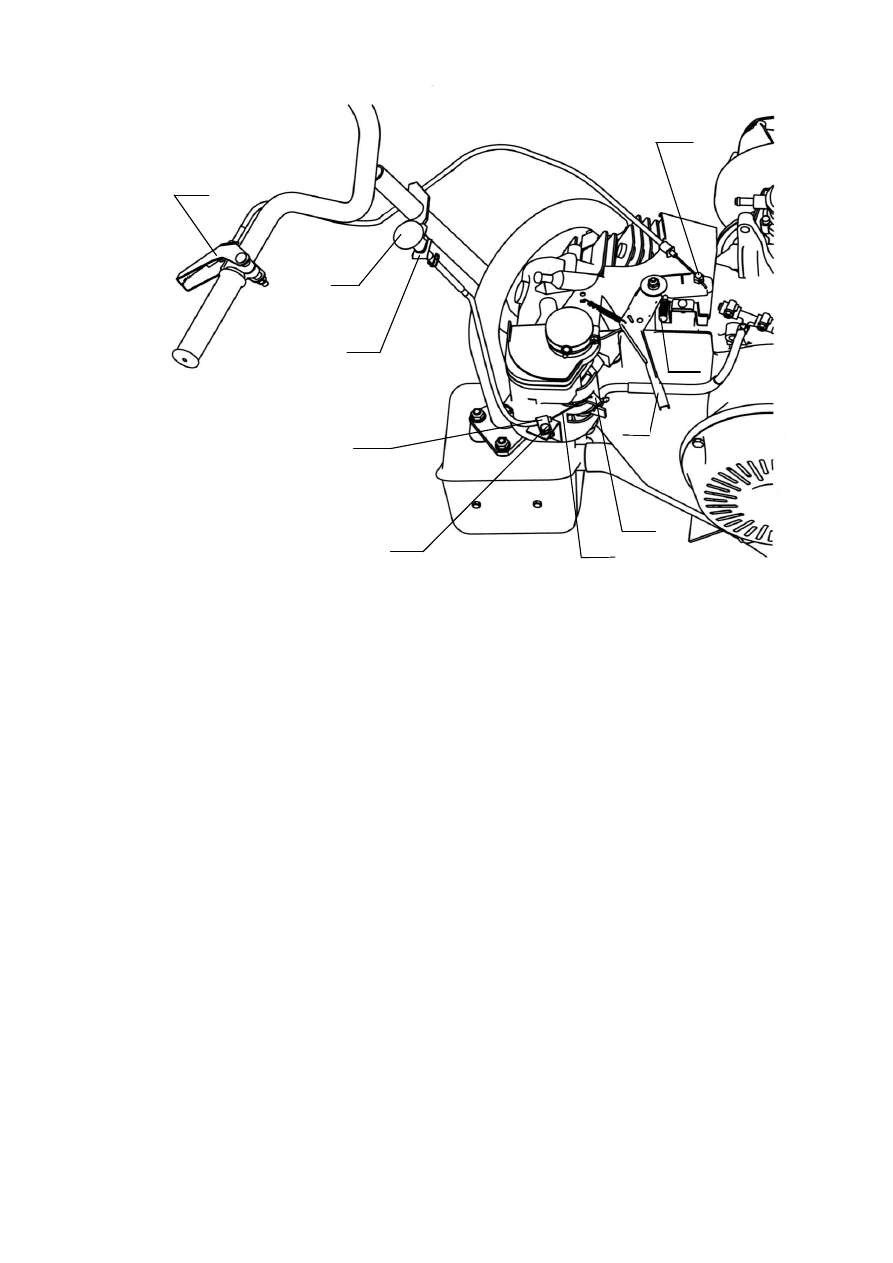

1

– рычаг воздушной заслонки; 2 – фиксирующая пластина; 3 – скоба; 4 – болт;

5

–  тяга  тросика;  6  –  рычаг  привода  воздушной  заслонки;  7  –  рычаг  газа;

8

– фиксатор; 9 – рычаг; 10 – регулировочный винт

Рисунок 3.26 – Рычаг воздушной заслонки и рычаг газа

2

1

7

4

5

6

3

9

10

8

2

72



3.6.3.1 Снятие и установка



Отсоедините от рычага 6 привода воздушной заслонки тягу тросика 5,

ослабьте болт крепления 4 скобы 3 и освободите оболочку тросика (рисунок 3.26).

Выньте фиксирующую пластину 2 рычага воздушной заслонки и снимите заслонку

с тросиком (рисунок 3.26).

Установку производите в обратной последовательности.

После установки проверьте работу механизма:



подъем  и  опускание  рычага  1  воздушной  заслонки  должен

осуществляться легко, без заеданий;



при подъеме рычага 1 воздушной заслонки  рычаг привода 6 должен

совершить полный ход;



при опускании рычага 1 воздушной заслонки  – вернуться в исходное

положение.



3.6.4 Рычаг газа



3.6.4.1 Снятие и установка



Сдвиньте  оболочку  тросика.  Выньте  через  прорезь  кронштейна  2  тросик

(рисунок 3.27). Отогните фиксирующий язычок 3, отсоедините бобышку тросика 4

от рычага газа 1 (рисунок 3.27). Ослабьте фиксатор 8 (рисунок 3.26), отсоедините

конец тросика.

Установку тросика производите в обратной последовательности.

После установки проверьте работу механизма:



при  нажатии  на  рычаг  газа  7  рычаг  9  на  двигателе  должен

переместиться в положении «max газ» (рисунок 3.26);



при опускании рычага газа 7 рычаг 9 на двигателе должен вернуться

в исходное положение «min газ» (рисунок 3.26).

При необходимости проведите регулировку хода рычага. Положение «max

газ» выставляйте, вращая регулировочный винт 10 (рисунок 3.26).



73





1

– рычаг газа; 2 – кронштейн; 3 – фиксирующий язычок; 4 – бобышка тросика

Рисунок 3.27 – Рычаг газа



3.6.5 Регулировка схождения лыж



Регулировка  взаимного  положения  (схождения)  лыж  осуществляется

путем изменения длины рулевых тяг в следующем порядке:



проверьте, чтобы руль снегохода располагался прямо;



ослабьте контргайки обеих рулевых тяг;



вращением  рулевых  тяг  добейтесь,  чтобы  при  положении  лыж

«прямо-вперед»  расстояние  «А»  (рисунок  3.28)  между  передними  частями  лыж

было больше на 10 мм или равно расстоянию «В» между задними частями лыж



(А-В=0...10 мм);



затяните контргайки рулевых тяг.



1,2

– Рулевые тяги

Рисунок 3.28 – Регулировка схождения лыж



1

4

2

3
