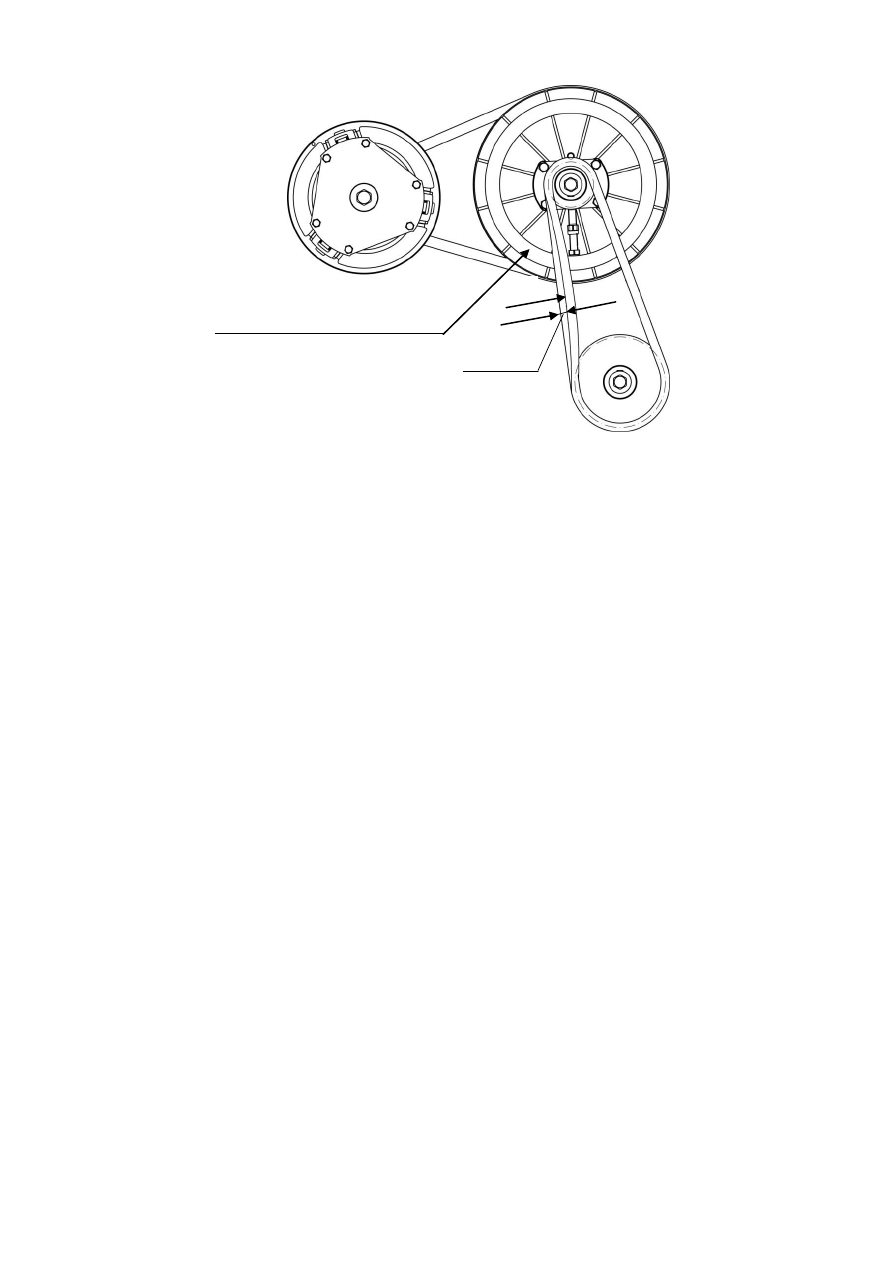

Рисунок 3.19 – Регулировка цепной передачи



3.4.4.3 Сборка



Перед сборкой тампоном, смоченным растворителем общего назначения,

очистите  поверхности  звездочек  4,  5,  ступиц  6,  8,  поверхность  вала  ведомого

шкива.  При  установке  старой  цепи  промойте    ее  растворителем  на  основе

бензина  или керосина.   При  необходимости замените изношенные детали  (цепь,

подшипники, звездочки и т.д.).

Сборку  цепной  передачи  производите  в  обратном  порядке  процедуры

разборки.  При  сборке  обеспечить  затяжку  гаек  17  моментом  14…18  Н

.

м,  болтов

15, гаек 18  моментом – 30…35 Н

.

м.

До окончательной установки деталей 9, 10, 7 при установленных деталях

4, 8, 15, 21, 22 вал ведомого шкива должен вращаться от руки легко без заеданий

(рисунок 3.18).

Перед сборкой смазать цепь 7 смазкой Литол-24 ГОСТ 21150-87 (рисунок

3.18).

Сборку соединительного звена цепи произвести согласно рисунка 3.20.

6 кгс

Ведомый шкив вариатора

5…10 мм

63





Рисунок 3.20 – Схема сборки соединительного звена цепи



3.5 Тормоз





1

–  кронштейн;  2  –  суппорт  тормоза;  3  –  рычаг  тормоза;  4  –  шланг;

5, 6

–болты; 7 – гайка; 8, 9 – шайбы

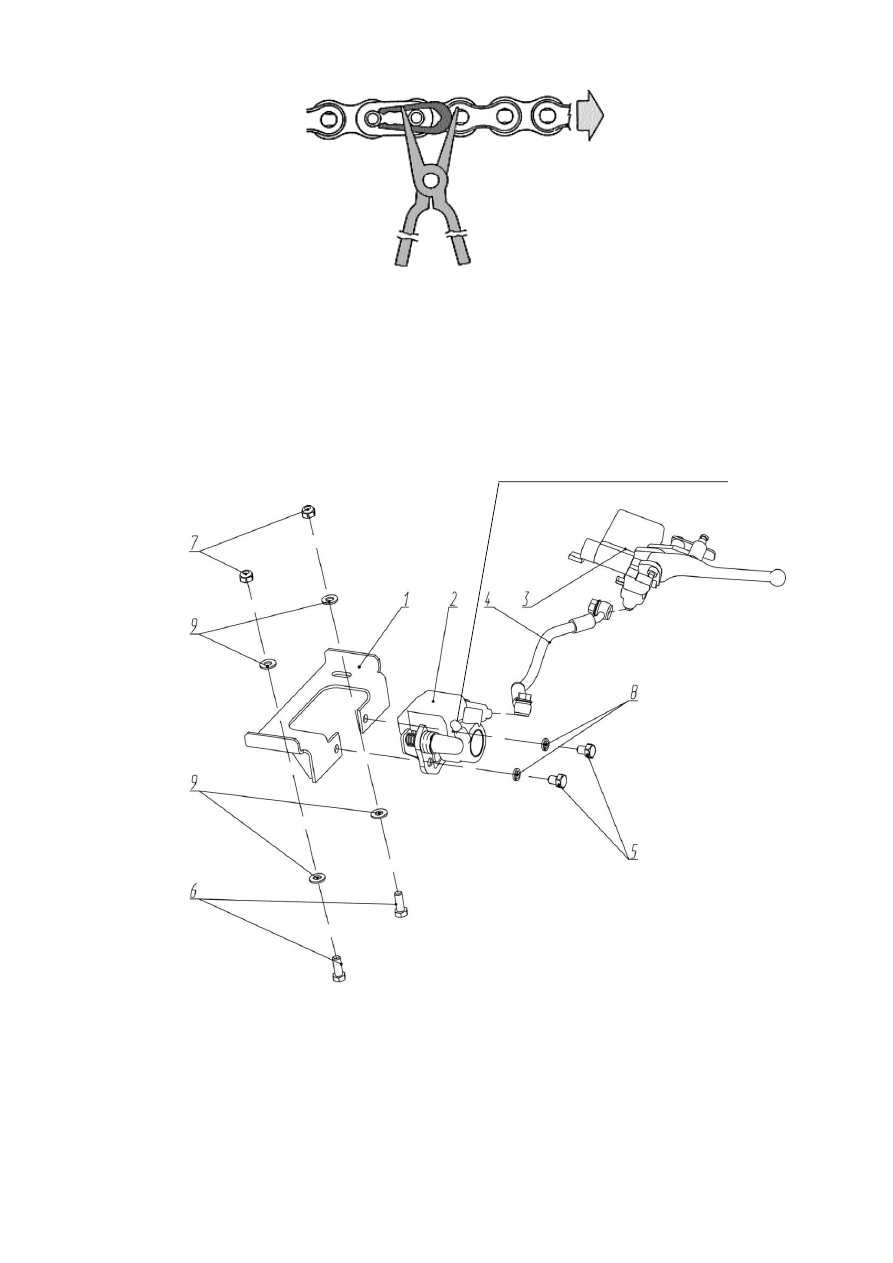

Рисунок 3.21 – Тормоз

Направление
движения цепи

Штуцер прокачки тормоза

64



3.5.1 Снятие и установка



Для

снятия

суппорта

тормоза

2

необходимо

отвернуть

две

самоконтрящиеся  гайки  7  (рисунок  3.21).  Снимите  кронштейн  1  вместе  с

суппортом тормоза 2 (рисунок 3.21).

Для  снятия  тормозного  диска  10  отверните  три  болта  14  крепления

тормозного диска к ступице 8 (рисунок 3.18).

Установку производите в обратной последовательности.



3.5.2 Разборка и сборка



Выньте тормозные колодки из суппорта тормоза.

При сборке установите тормозные колодки на место.



ПРЕДУПРЕЖДЕНИЕ

Избегайте попадания   масла на тормозные колодки



ВНИМАНИЕ

Не нажимайте на рычаг тормоза при вынутых тормозных колодках





3.5.3 Чистка



Все металлические детали и сборочные единицы чистите в растворителях

общего назначения. Тщательно высушите детали перед сборкой.



ПРЕДУПРЕЖДЕНИЕ

Не чистите тормозные колодки в растворителе. Засоренные колодки замените

на новые



65



3.5.4 Проверка



3.5.4.1

Диск тормозной



Проверьте  диск  на  наличие  царапин,  трещин,  потертостей,  сколов.

Замените, если необходимо.



ПРЕДУПРЕЖДЕНИЕ

Тормозной диск никогда не обрабатывайте механически



3.5.4.2

Тормозные колодки



Проверьте  целостность  колодок:  не  допускается  большой  износ,  сколы,

трещины, наплывы. Износ колодок должен быть равномерным.

Проверьте прочность соединения колодок с планками. При необходимости

замените на новые.



3.5.4.3 Тормозная жидкость



Для проверки уровня тормозной жидкости установите снегоход на ровную

поверхность.  Уровень  тормозной  жидкости  должен  находиться  выше  отметки

минимального  уровня  (рисунок  3.21),  при  необходимости  добавьте  тормозную

жидкость.





1

– крышка; 2 – винт



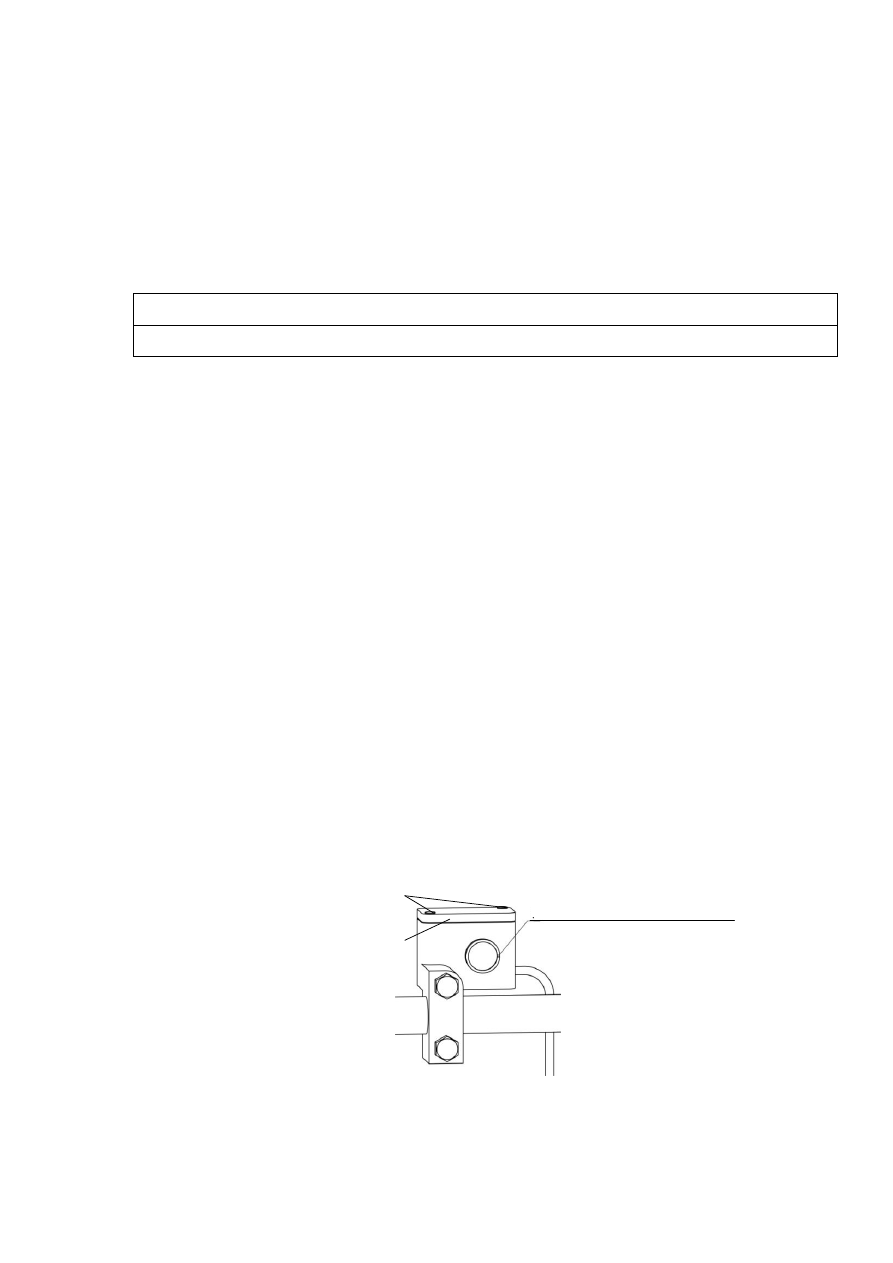

Рисунок 3.22 – Проверка уровня тормозной жидкости



2

1

Минимальный уровень
