Snowmobile Ski Doo REV SERIES (2006 year). Manual - part 45

Section 04 FUEL SYSTEM
Subsection 01 (FUEL TANK AND FUEL PUMP)

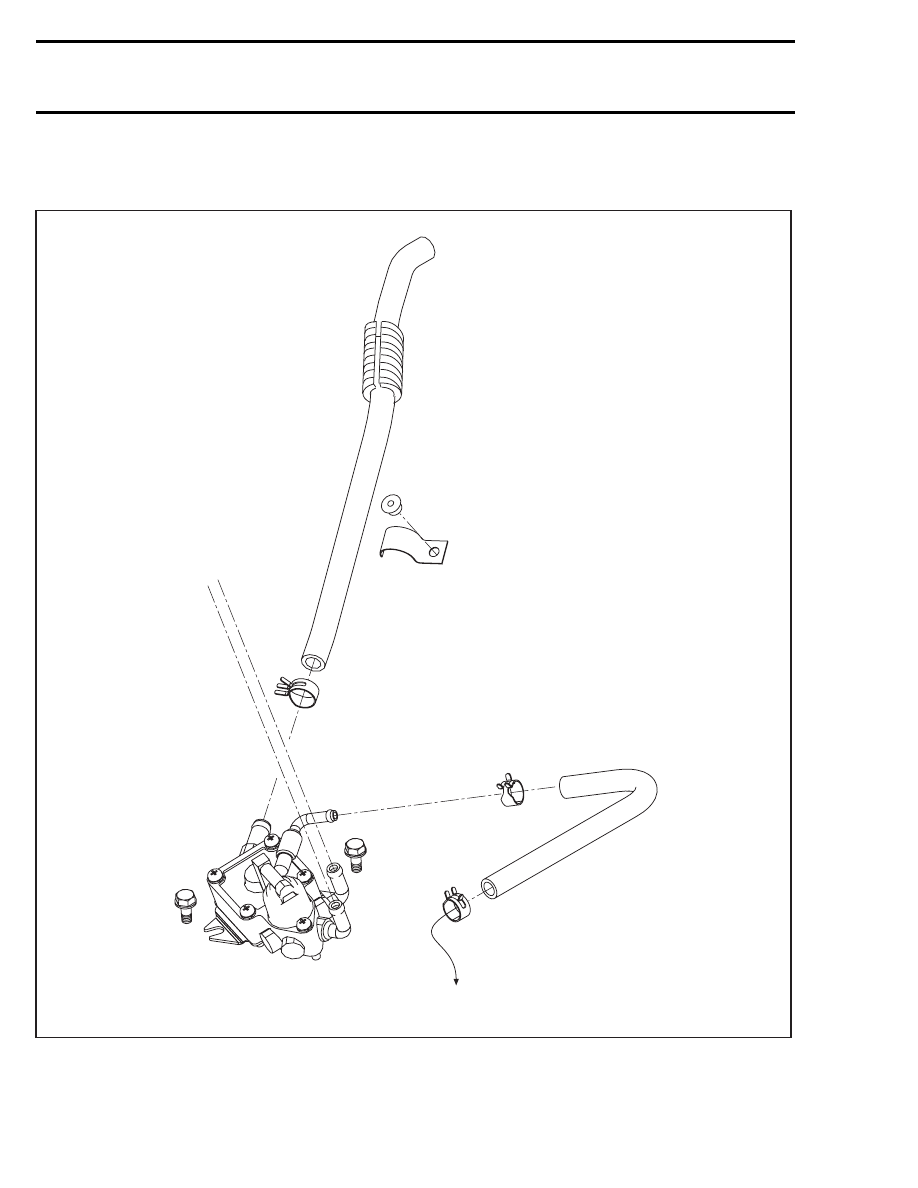

DIAPHRAGM FUEL PUMP

All Models except SDI

A32C1LS

To

carburetors

Engine impulse

From fuel tank

172

mmr2005-078

Section 04 FUEL SYSTEM

Subsection 01 (FUEL TANK AND FUEL PUMP)

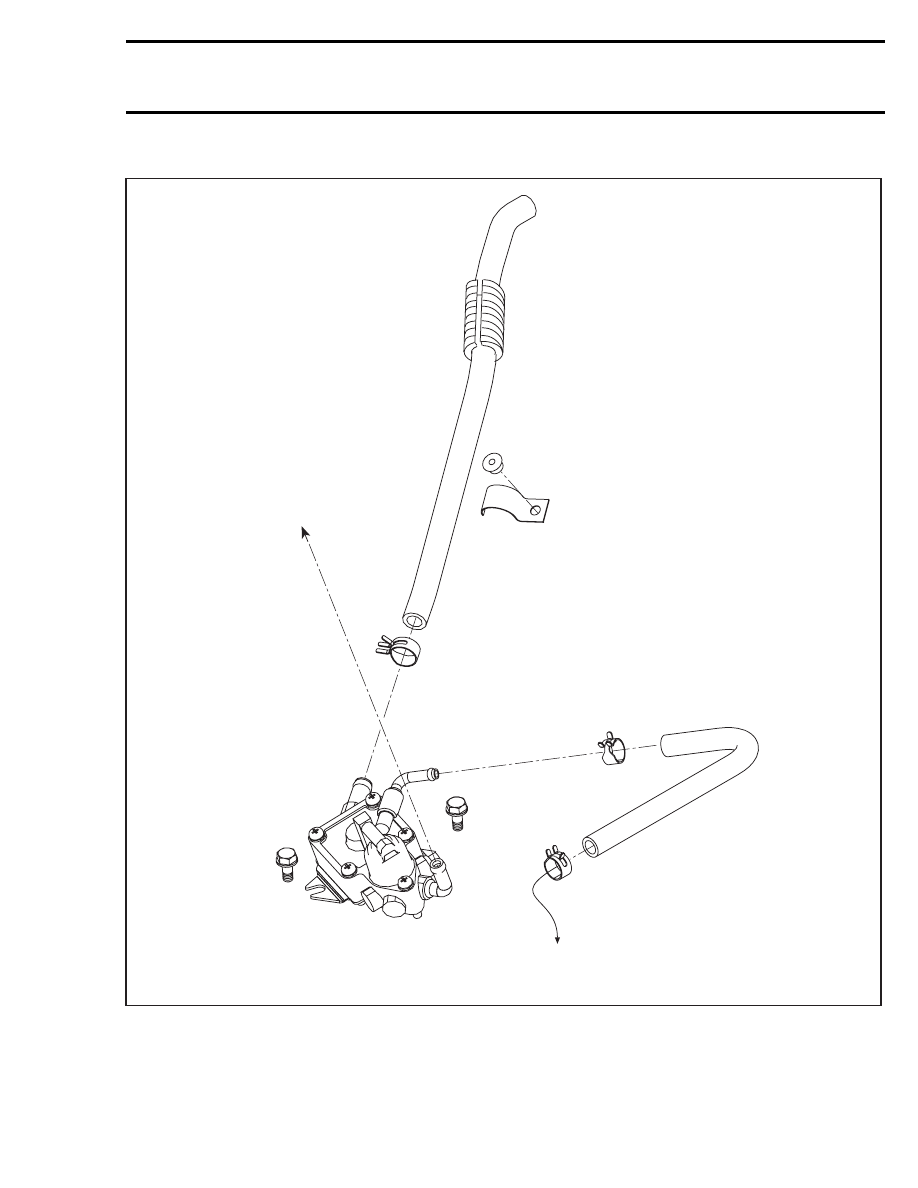

SDI Models

To in-tank

reservoir

(electric

fuel pump)

Engine impulse

From fuel tank

A33C4US

mmr2005-078

173

Section 04 FUEL SYSTEM
Subsection 01 (FUEL TANK AND FUEL PUMP)

NOTE: The following instructions are applicable
on SDI models for the diaphram fuel pump. See
COMPONENT

INSPECTION,

REPLACEMENT

AND ADJUSTMENT concerning the electric fuel
pump.

REMOVAL

Remove air intake silencer and carburetors (throt-
tle body for the SDI models).

NOTE: Do not disconnect cables from carburetors
or throttle body.

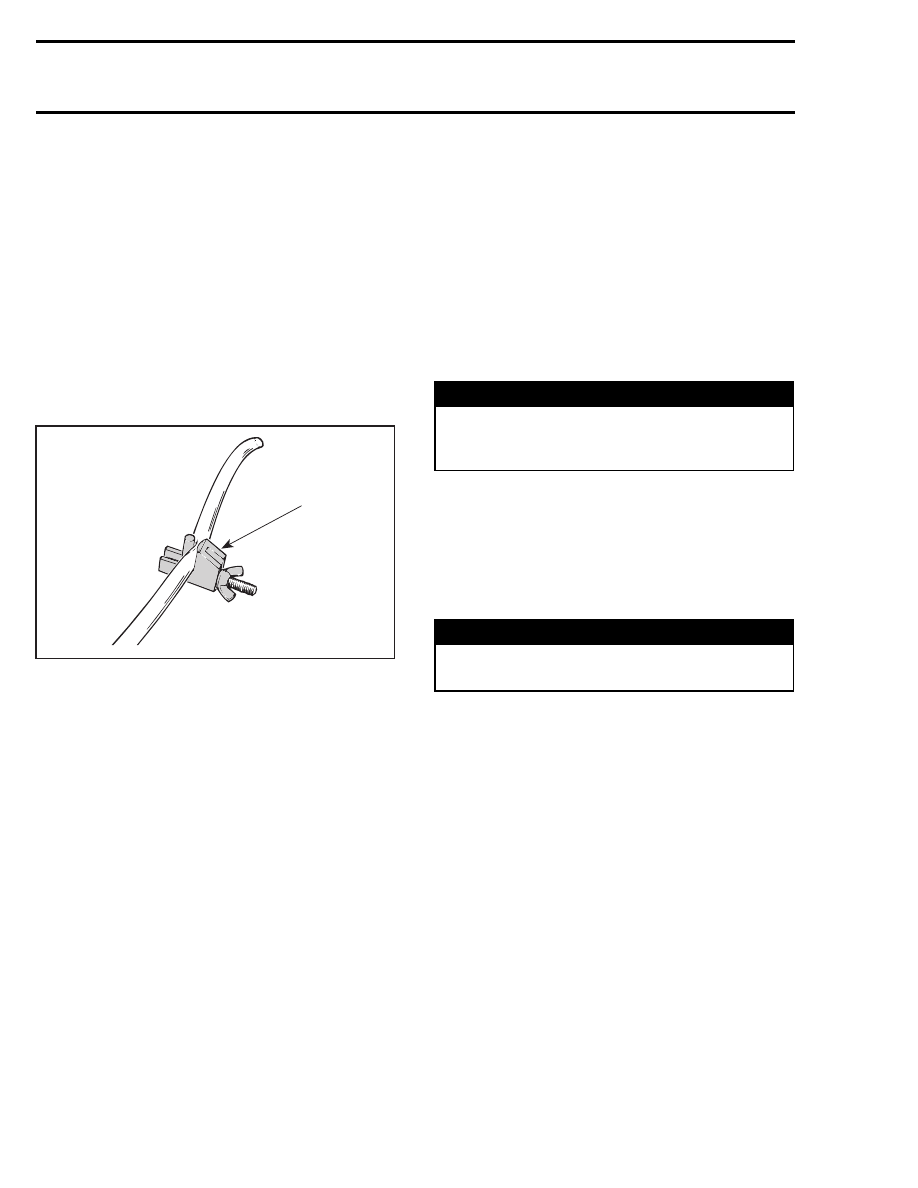

Install a hose pincher (P/N 295 000 076) on fuel
supply line close to pump inlet.

A01B2JA

295 000 076

Disconnect fuel outlet line(s).

Disconnect impulse line.

Remove screws securing fuel pump to chassis.

PUMP VERIFICATION

Check fuel pump valves operation as follows:

Connect a clean plastic tubing to the inlet nipple
and alternately apply pressure and vacuum with
pump of leak test kit. The inlet valve should re-
lease with pressure and hold under vacuum.

Repeat the same procedure at the outlet nipple.
This time the outlet valve should hold with pres-
sure and also under vacuum.

NOTE: Plug remaining outlet with finger while
checking outlet valve.

Check impulse diaphragm and gasket on fuel
pump with twin outlets as follows:

Connect a clean plastic tubing to the impulse nip-
ple and plug vent hole on top cover on so equipped
models. Either apply pressure or vacuum. The di-
aphragm/gasket must not leak.

CLEANING AND INSPECTION

The entire pump should be cleaned with general
purpose solvent before disassembly.

Fuel pump components should be cleaned in gen-
eral purpose solvent and dried with compressed
air.



WARNING

Solvent with low flash point such as gasoline,
naphtha, benzol, etc, should not be used as
each is flammable and explosive.

Inspect diaphragm. The pumping area should be
free of holes, tears or imperfections. Replace as
needed.

INSTALLATION

Inverse removal procedure.



WARNING

Pressure test to ensure there is no leak in fuel
system.

174

mmr2005-078

Section 04 FUEL SYSTEM

Subsection 02 (CARBURETORS, THROTTLE AND CHOKE CABLES)

CARBURETORS, THROTTLE AND
CHOKE CABLES

SERVICE TOOLS

Description

Part Number

Page

carburetor tool kit ................................................................. 404 112 000 ................. 177–178, 187–188
choke plunger tool ................................................................ 529 035 602 ......................................... 182
float gauge............................................................................ 529 035 520 ......................................... 179
