Периодическое техническое обслуживание и регулировка

88

4.

Отсоедините фары, как показано на
рисунке, после чего поднимите их и
отведите вперед, подальше от руля.
ВНИМАНИЕ: При перемещении фар
будьте внимательны, чтобы не
поцарапать снегоход.

 [XCS00920]

5.

Ослабьте контргайку.

6.

Чтобы увеличить свободный ход рычага
дроссельной заслонки, поверните
регулировочный болт в направлении (a).
Чтобы уменьшить свободный ход рычага
дроссельной заслонки, поверните
регулировочный болт в направлении (b).

7.

Затяните контргайку.

8.

Установите фару, при этом выступы на
стойке крепления должны войти в пазы на
нижней части фары.

9.

В углубление в верхней части крышки
корпуса воздушного фильтра установите
уплотнение.

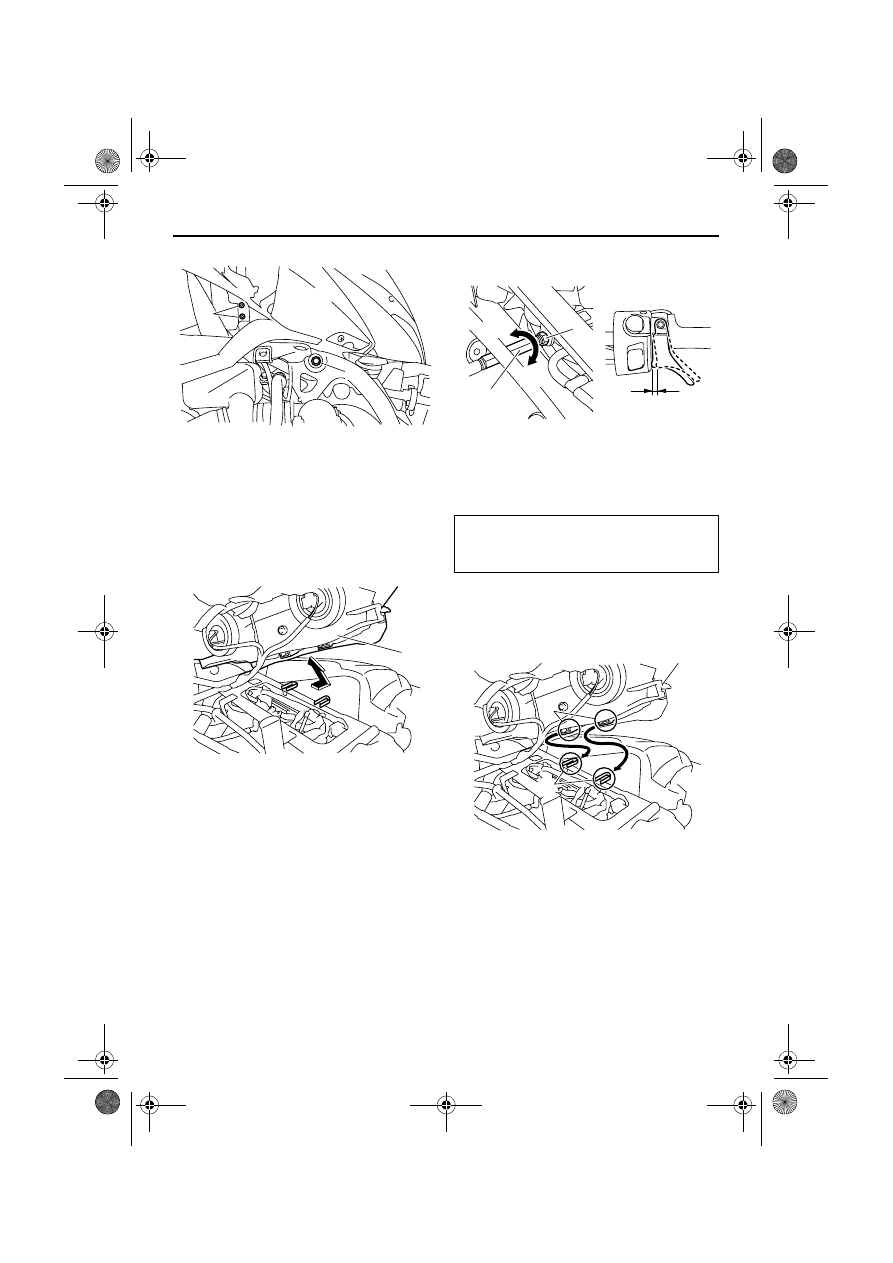

1. Болт крепления фар
2. Болт стойки ветрового стекла

1. Передняя фара

1

2

1

1. Контргайка
2. Регулировочный болт свободного хода

рычага дроссельной заслонки

3. Свободный ход рычага дроссельной

заслонки

Свободный ход рычага дроссельной

заслонки:

2.0–3.0 мм (0.08–0.12 дюйм)

1. Паз
2. Выступ

3

2

1

(a)

(b)

1

2

U8HXR0X0.book  Page 88  Wednesday, May 25, 2011  10:05 AM

Периодическое техническое обслуживание и регулировка

89

10. Вставьте болты фары и болты стойки

ветрового стекла и затяните их с
указанным крутящим моментом.

11. Установите верхнюю крышку и капот.

XSU11863

Проверка системы блокировки
дроссельной заслонки
(T.O.R.S.)

ОСТОРОЖНО

XWS00352

При проверке системы T.O.R.S.
соблюдайте меры предосторожности, чтобы
не допустить перемещения снегохода, что, в
свою очередь, может стать причиной
несчастного случая:

●

Перед проверкой системы T.O.R.S. при
выключенном двигателе убедитесь, что
рычаг дроссельной заслонки плавно
перемещается.

●

Убедитесь, что включен стояночный
тормоз.

●

Не повышайте обороты двигателя до
момента не включения сцепления.

Проверьте действие T.O.R.S.
1.

Запустите двигатель.

ПРИМЕЧАНИЕ

См. раздел “Пуск двигателя” на стр. 61.

2.

Отведите ось поворота рычага
дроссельной заслонки от выключателя
дроссельной заслонки, для чего поместите
большой палец (сверху) и указательный
палец (снизу) между осью поворота
рычага дроссельной заслонки и нишей
выключателя остановки двигателя.
Удерживая ось поворота указанным
образом, постепенно надавливайте на
рычаг управления дроссельной заслонкой.

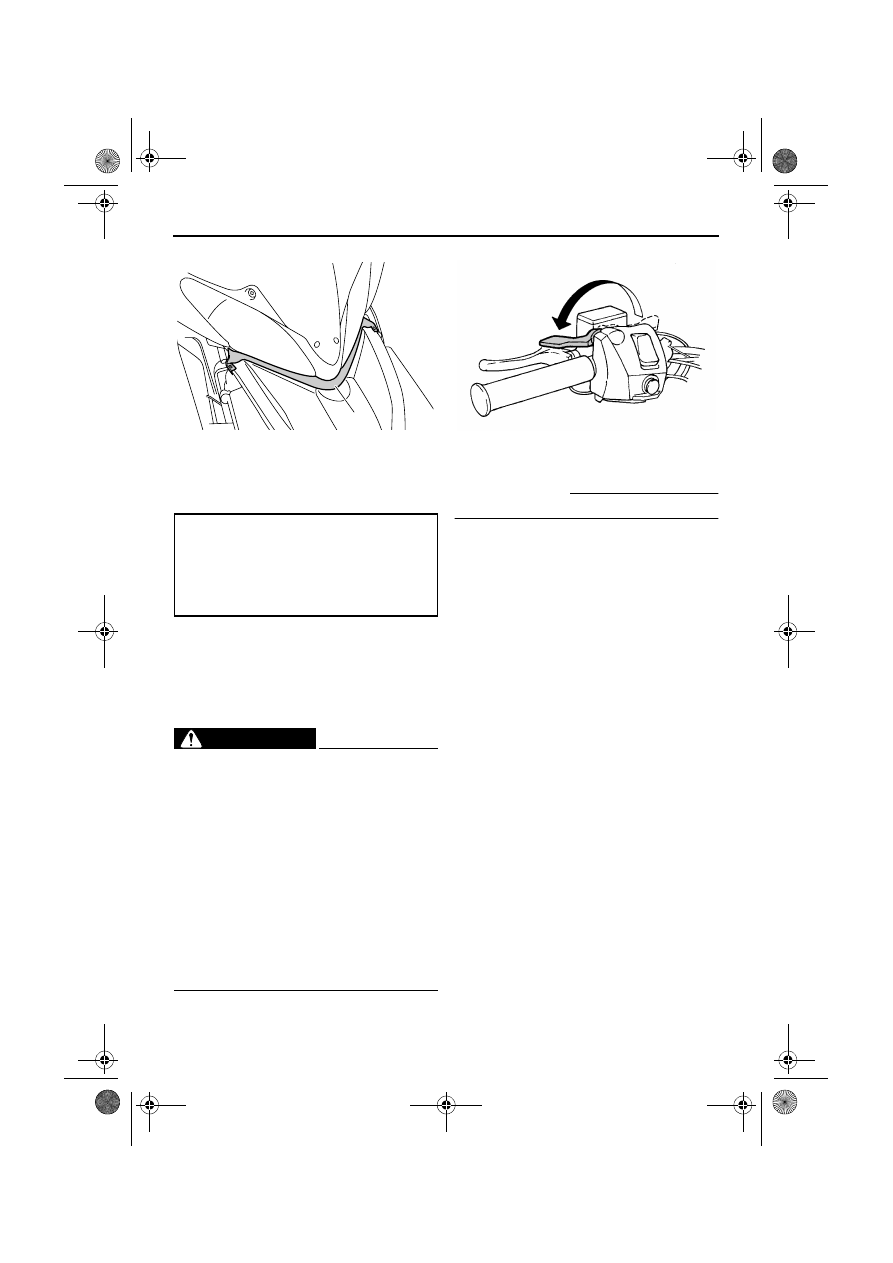

1. Уплотнение

Крутящие моменты затяжки:

Болт крепления фар:

3.0 Нм (0.30 м·кгс, 2.2 фут·фунт

силы)

Болт стойки ветрового стекла:

14 Нм (1.4 м·кгс, 10 фут·фунт силы)

1

U8HXR0X0.book  Page 89  Wednesday, May 25, 2011  10:05 AM

Периодическое техническое обслуживание и регулировка

90

T.O.R.S. начнет работать, и частота
вращения двигателя будет
поддерживаться в пределах скорости
включения сцепления. (Скорость
включения сцепления см. на стр. 146.)
ОСТОРОЖНО! Если частота
вращения двигателя не уменьшается до
скорости включения сцепления,
выключите двигатель поворотом
главного переключателя в положение
выключения и обратитесь к дилеру
фирмы Yamaha. Эксплуатация
снегохода при неисправной системе
T.O.R.S. может стать причиной потери
управления.

 [XWS00362]

XSU14081

Проверка воздушного фильтра

После каждой поездки проверяйте, чтобы под
рамой фильтрующего элемента воздушного
фильтра не было снега. Кроме того, в
зависимости от условий движения может
потребоваться очистка от снега во время
поездки.

RS90P / RS90PLT

1.

Поместите снегоход на ровную
поверхность и поставьте его на
стояночный тормоз.

2.

Снимите капот, левую и правую боковые
крышки и верхнюю крышку. (Порядок
снятия см. на стр. 79.)

3.

Выкрутите болты фары, расположенные с
двух сторон снегохода.

4.

Отсоедините фары, как показано на
рисунке, после чего поднимите их и
отведите назад, подальше от крышки
корпуса воздушного фильтра.
ВНИМАНИЕ: При перемещении фар
будьте внимательны, чтобы не
поцарапать снегоход.

 [XCS00920]

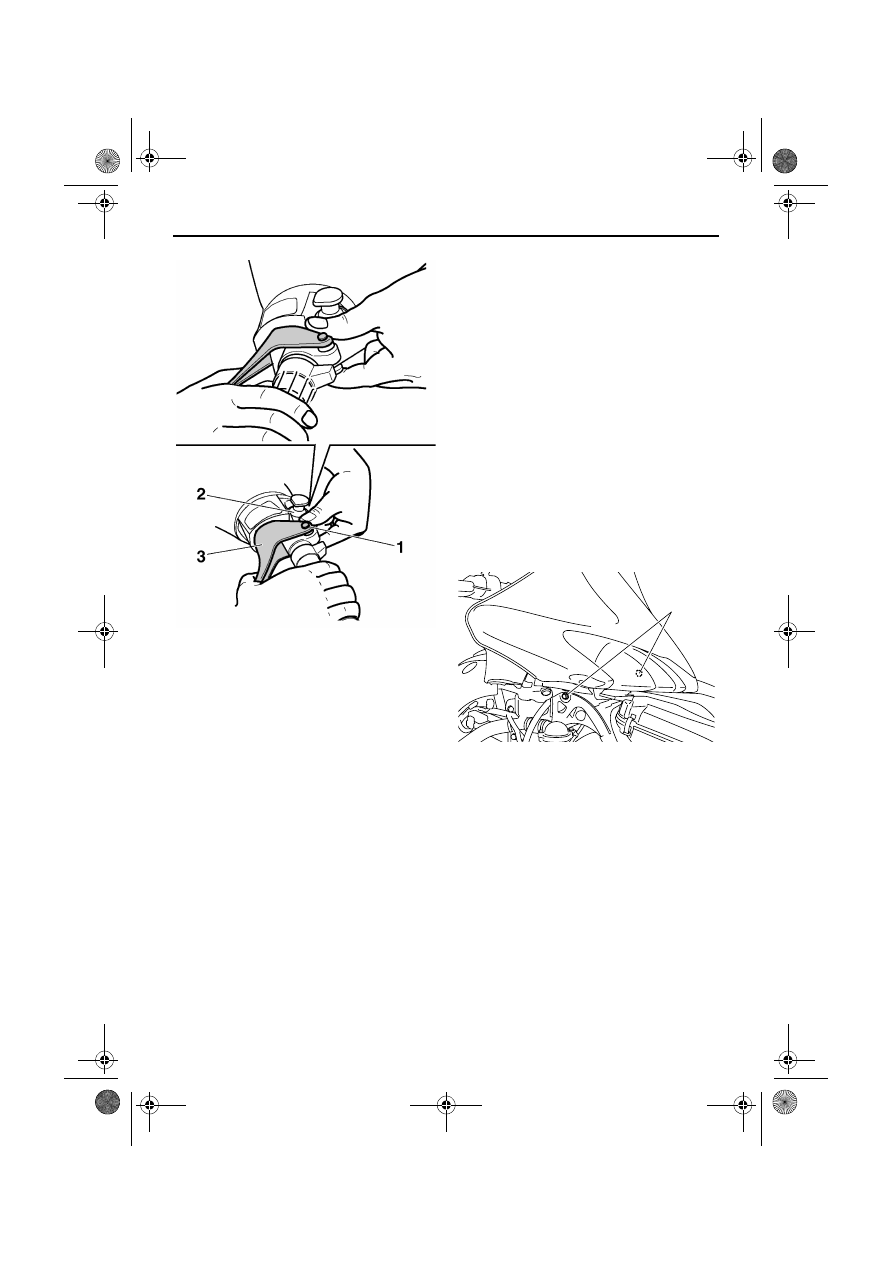

1. Ось поворота рычага дроссельной заслонки
2. Ниша выключателя двигателя
3. Рычаг дроссельной заслонки

1. Болт крепления фар

1

U8HXR0X0.book  Page 90  Wednesday, May 25, 2011  10:05 AM

Периодическое техническое обслуживание и регулировка

91

5.

Снимите крышку корпуса воздушного
фильтра, отстегнув крепления.

6.

Поднимите раму фильтрующего элемента
и проверьте фильтрующий элемент. Если
под фильтрующим элементом имеется
снег, снимите элемент, удалите снег и
установите элемент на место.

7.

Поместите на место раму фильтрующего
элемента и установите крышку корпуса
воздушного фильтра, защелкнув
крепления.

8.

Установите фару, при этом выступы на
стойке крепления должны войти в пазы на
нижней части фары.

9.

В углубление в верхней части крышки
корпуса воздушного фильтра установите
уплотнение.

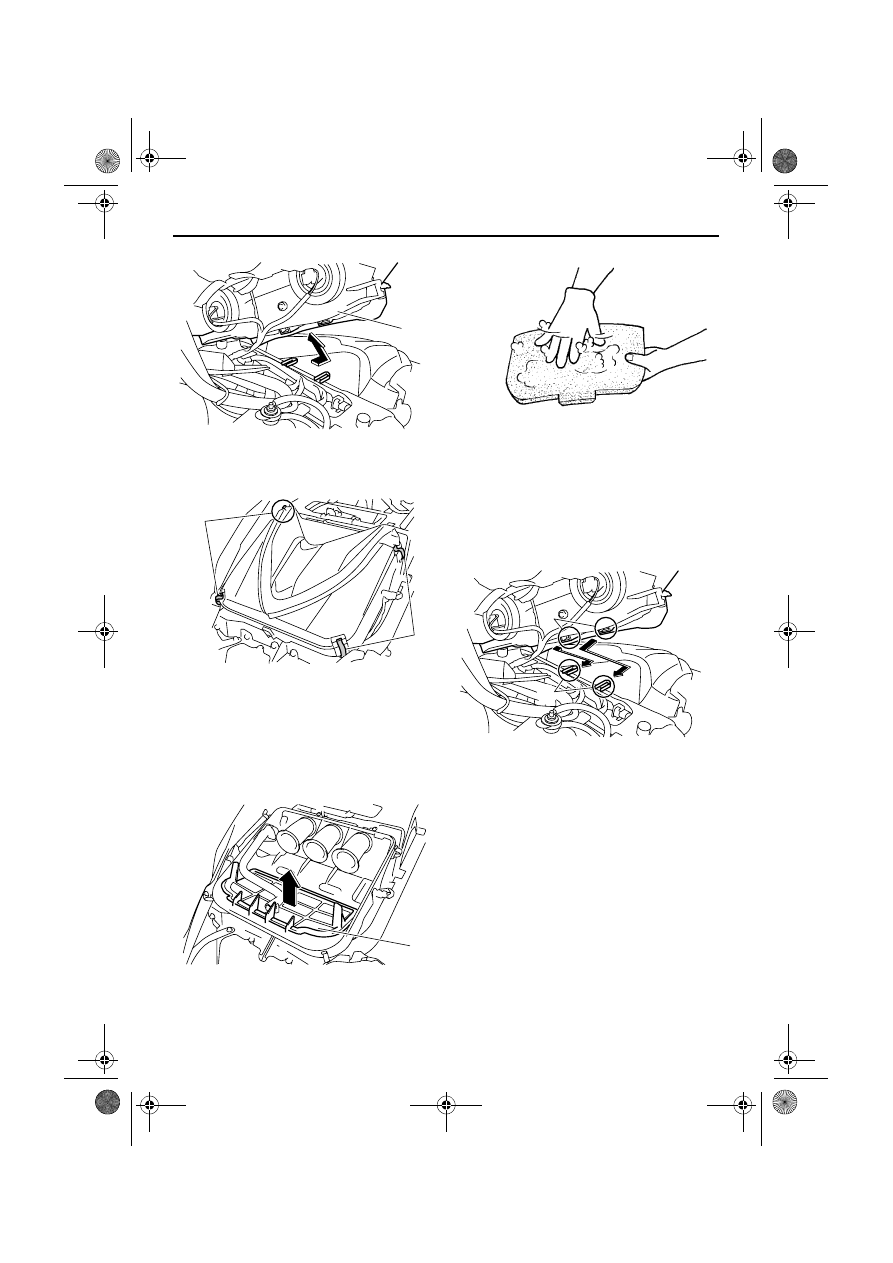

1. Передняя фара

1. Крепление крышки корпуса воздушного

фильтра

1. Рама фильтрующего элемента

1

1

1

1

1. Паз
2. Выступ

1

2
