Чтобы установить капот
Зацепите край капота за стойку, медленно
опустите капот на место, а затем затяните
фиксаторы.

Левая и правая боковые крышки

Чтобы снять боковую крышку
1.

Снимите капот. (См. приведенный выше
порядок действий.)

2.

Ослабьте фиксаторы, в указанных местах
потяните наружу, а затем сдвиньте
боковую крышку вперед, чтобы ее снять.

Чтобы установить боковую крышку
1.

Вставьте выступ на задней части боковой
крышки в отверстие в крышке топливного
бака.

2.

Вставьте выступы на боковой крышке в
пазы, как показано на рисунке.

3.

Затяните крепления.

4.

Установите капот.

Верхняя крышка (RS90P / RS90PLT)

Чтобы снять верхнюю крышку
1.

Снимите капот и левую боковую крышку.
(См. приведенный выше порядок
действий.)

2.

Отсоедините разъем гнезда для
подключения к источнику постоянного
тока.

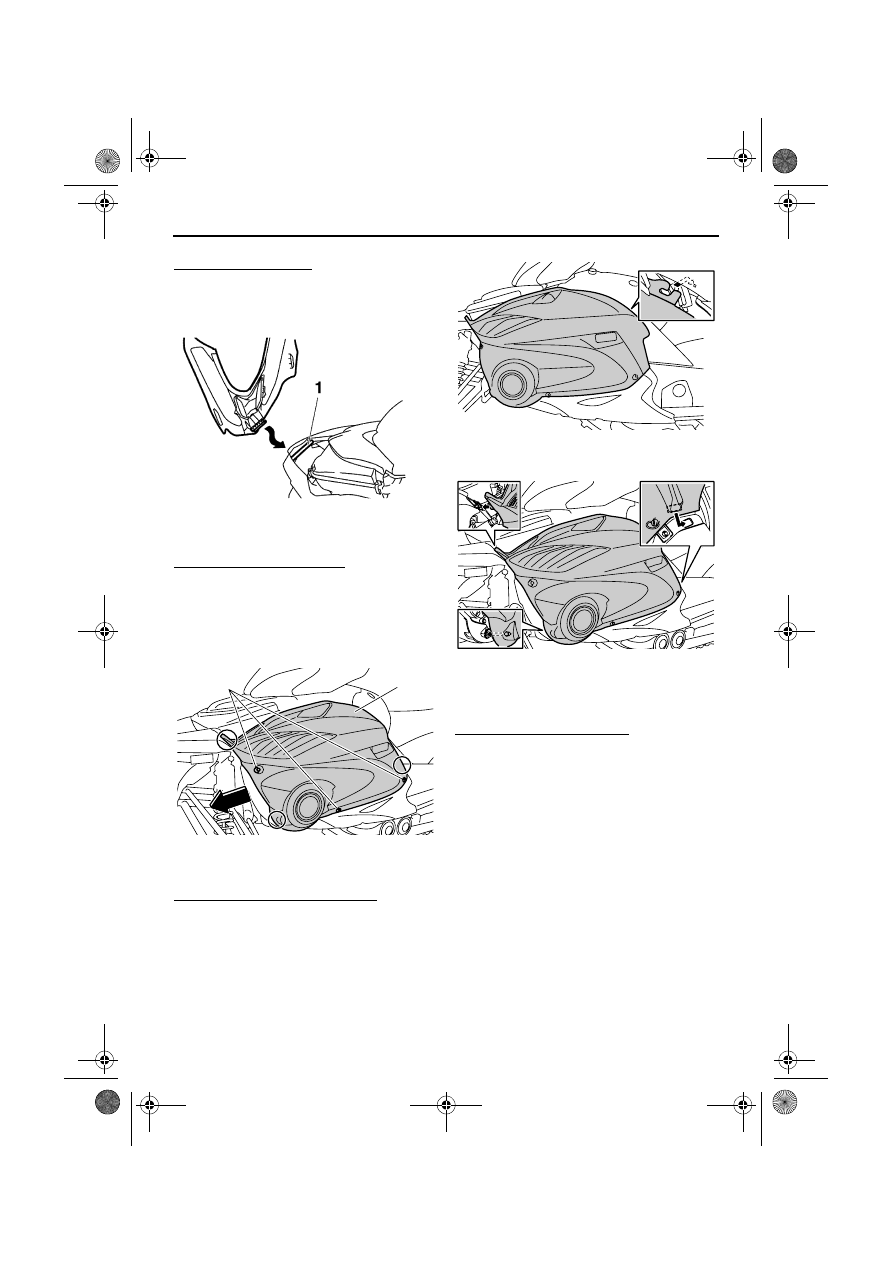

1. Стойка капота

1. Замок
2. Левая боковая крышка

1

2

U8HXR0X0.book  Page 80  Wednesday, May 25, 2011  10:05 AM

Периодическое техническое обслуживание и регулировка

81

3.

Открутите винты и снимите
направляющую кабелей.

4.

Ослабьте винты быстрых креплений.

5.

Поднимите заднюю часть верхней
крышки, отсоедините разъем главного
переключателя, после чего снимите
крышку.

Чтобы установить верхнюю крышку
1.

Подсоедините разъем главного
переключателя.

2.

Установите верхнюю крышку на место,
при этом необходимо вставить выступы
на крышке в пазы крепления фары.

3.

Затяните винты быстрых креплений.

4.

Пропустите тормозной шланг, трос
дроссельной заслонки, трос стояночного
тормоза, а также жгут проводки через
направляющую для кабелей, а затем
поместите направляющую в исходное
положение и вверните винты.

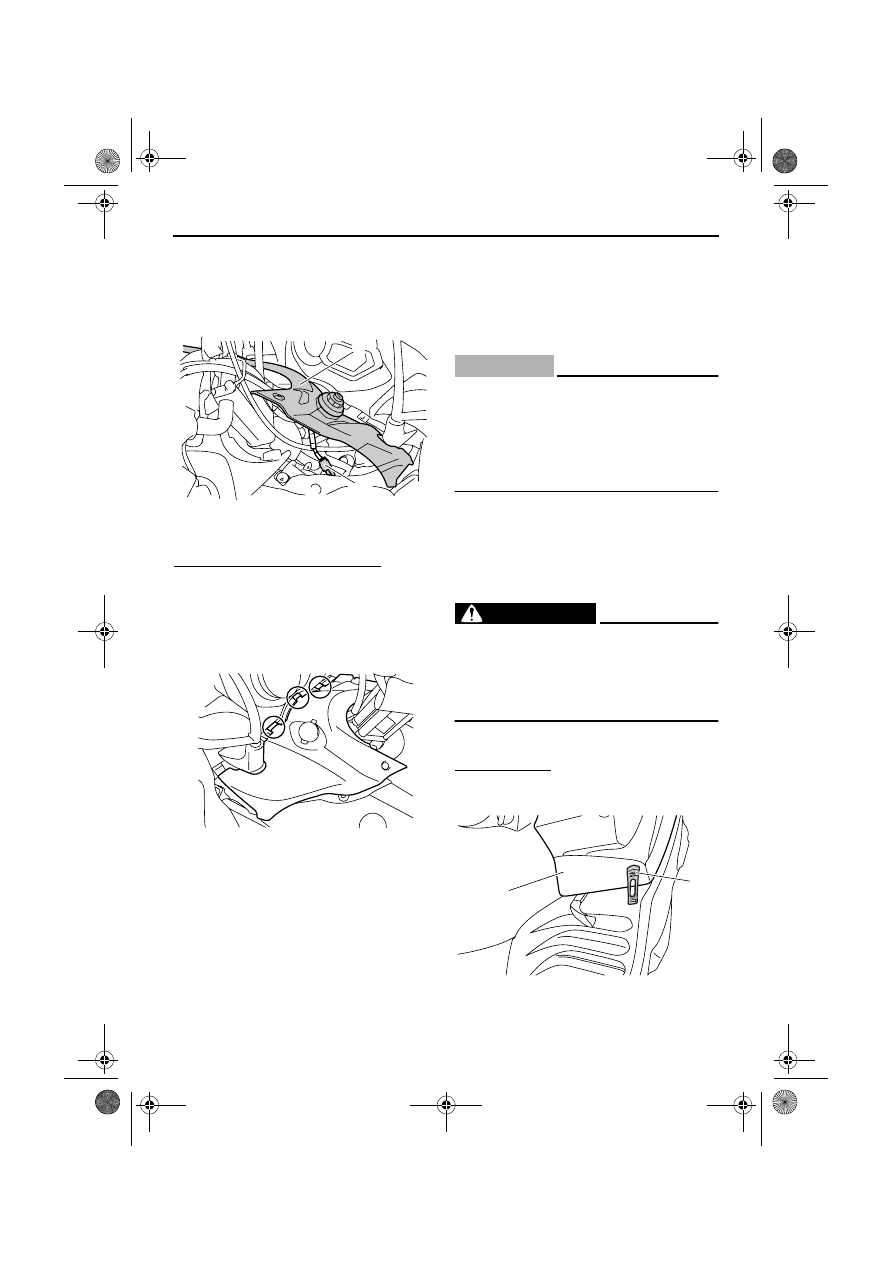

1. Разъем гнезда для подключения к источнику

постоянного тока

1. Винт
2. Направляющая кабелей

1. Винт быстроразъемного крепления
2. Верхняя крышка

1

1

2

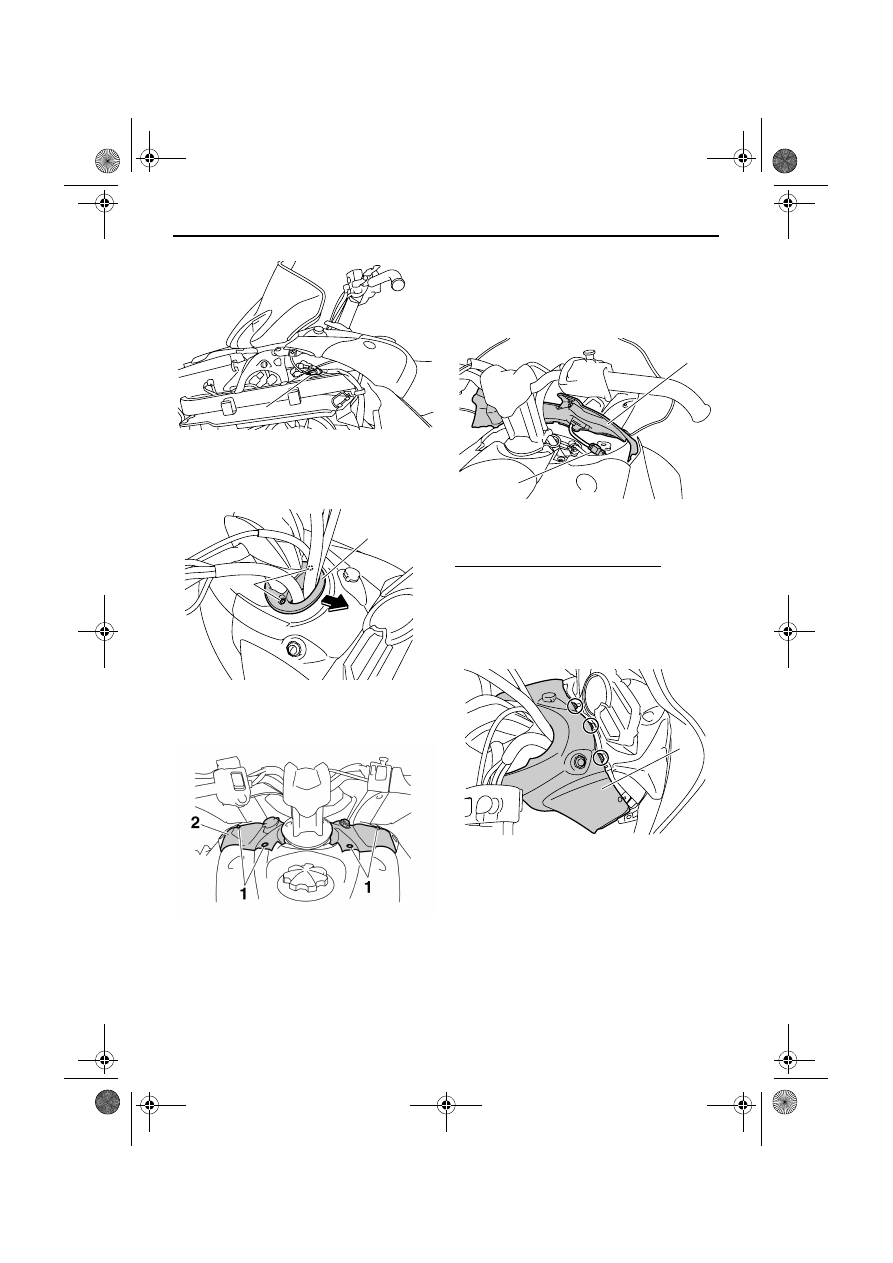

1. Верхняя крышка
2. Разъем главного переключателя

1. Верхняя крышка

2

1

1

U8HXR0X0.book  Page 81  Wednesday, May 25, 2011  10:05 AM

Периодическое техническое обслуживание и регулировка

82

5.

Подсоедините разъем гнезда для
подключения к источнику постоянного
тока.

6.

Установите на место левую крышку и
капот.

ВНИМАНИЕ

XCS00372

●

Перед установкой капота и крышек
убедитесь, что все кабели, шланги и
провода проложены правильно.

●

При установке капота и крышек
обязательно надежно затяните
крепления.

Верхняя крышка (RST90PGT /
RST90PTF)

Чтобы снять верхнюю крышку
1.

Снимите капот и левую боковую крышку.
(См. приведенный выше порядок
действий.)

2.

Отсоедините разъем гнезда для
подключения к источнику постоянного
тока.

3.

Открутите винты и снимите
направляющую кабелей.

4.

Потяните резиновую оболочку стойки
ветрового стекла вперед.

5.

Ослабьте винты быстрых креплений.

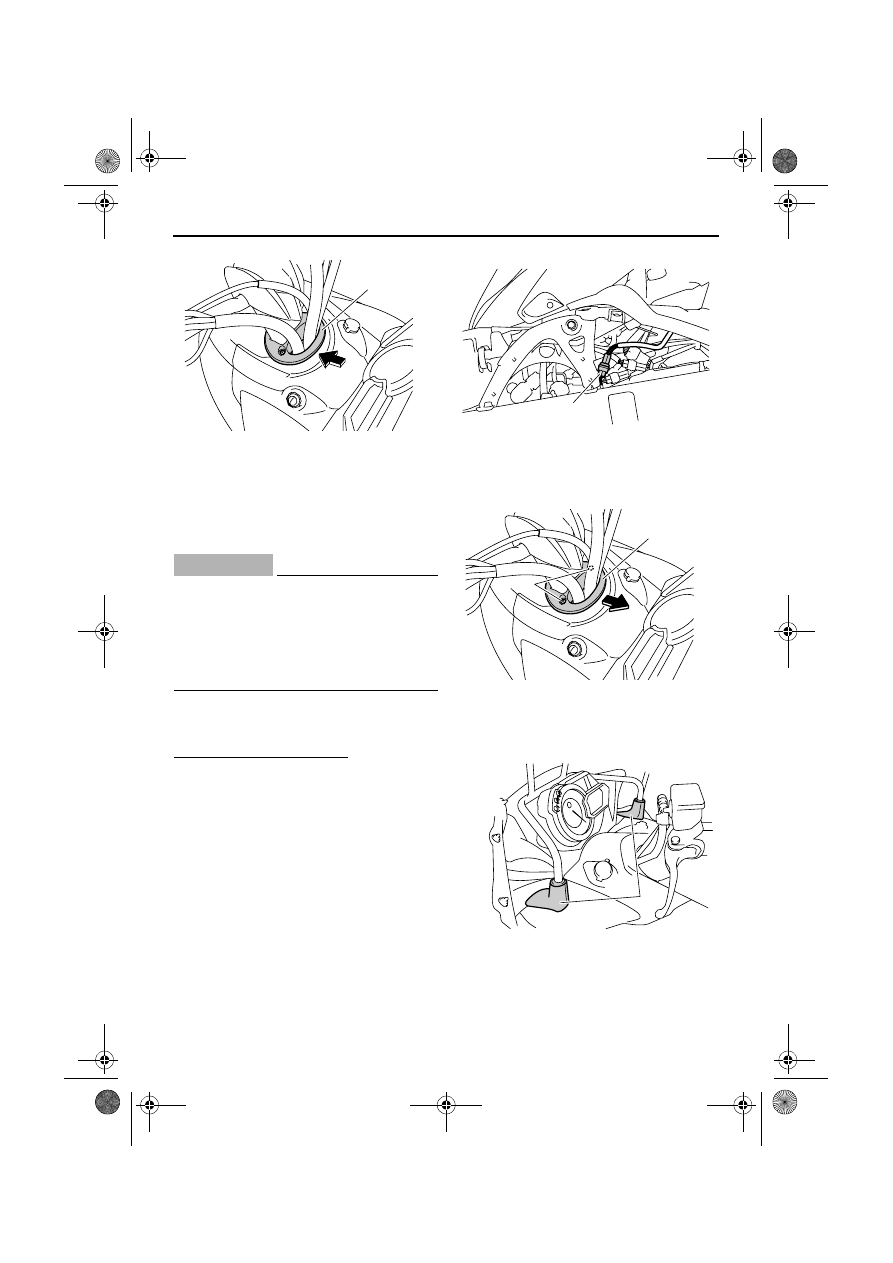

1. Направляющая кабелей

1

1. Разъем гнезда для подключения к источнику

постоянного тока

1. Винт
2. Направляющая кабелей

1. Резиновая оболочка стойки ветрового стекла

1

1

2

1

U8HXR0X0.book  Page 82  Wednesday, May 25, 2011  10:05 AM

Периодическое техническое обслуживание и регулировка

83

6.

Поднимите заднюю часть верхней
крышки, отсоедините разъем главного
переключателя, после чего снимите
крышку.

Чтобы установить верхнюю крышку
1.

Подсоедините разъем главного
переключателя.

2.

Установите верхнюю крышку на место,
при этом необходимо вставить выступы
на крышке в пазы крепления фары.

3.

Затяните винты быстрых креплений.

4.

Установите резиновую оболочку стойки
ветрового стекла на место.

5.

Пропустите тормозной шланг, трос
дроссельной заслонки, трос стояночного
тормоза, а также жгут проводки через
направляющую для кабелей, а затем
поместите направляющую в исходное
положение и вверните винты.

6.

Подсоедините разъем гнезда для
подключения к источнику постоянного
тока.

7.

Установите на место левую крышку и
капот.

ВНИМАНИЕ

XCS00372

●

Перед установкой капота и крышек
убедитесь, что все кабели, шланги и
провода проложены правильно.

●

При установке капота и крышек
обязательно надежно затяните
крепления.

XSU13962

Открытие и закрытие капота, а
также установка и снятие
правой боковой крышки
(RST90)

ОСТОРОЖНО

XWS00810

Перед началом эксплуатации убедитесь,
что капот и правая боковая крышка
надежно закрыты. Ослабленный капот или
крышка могут сдвинуться и привести к
потере управления.

Капот

Открытие капота
Расцепите замки капота, а затем медленно
поднимите капот вперед до упора.

1. Верхняя крышка
2. Разъем главного переключателя

1

2

1. Замок капота
2. Капот

2

1
