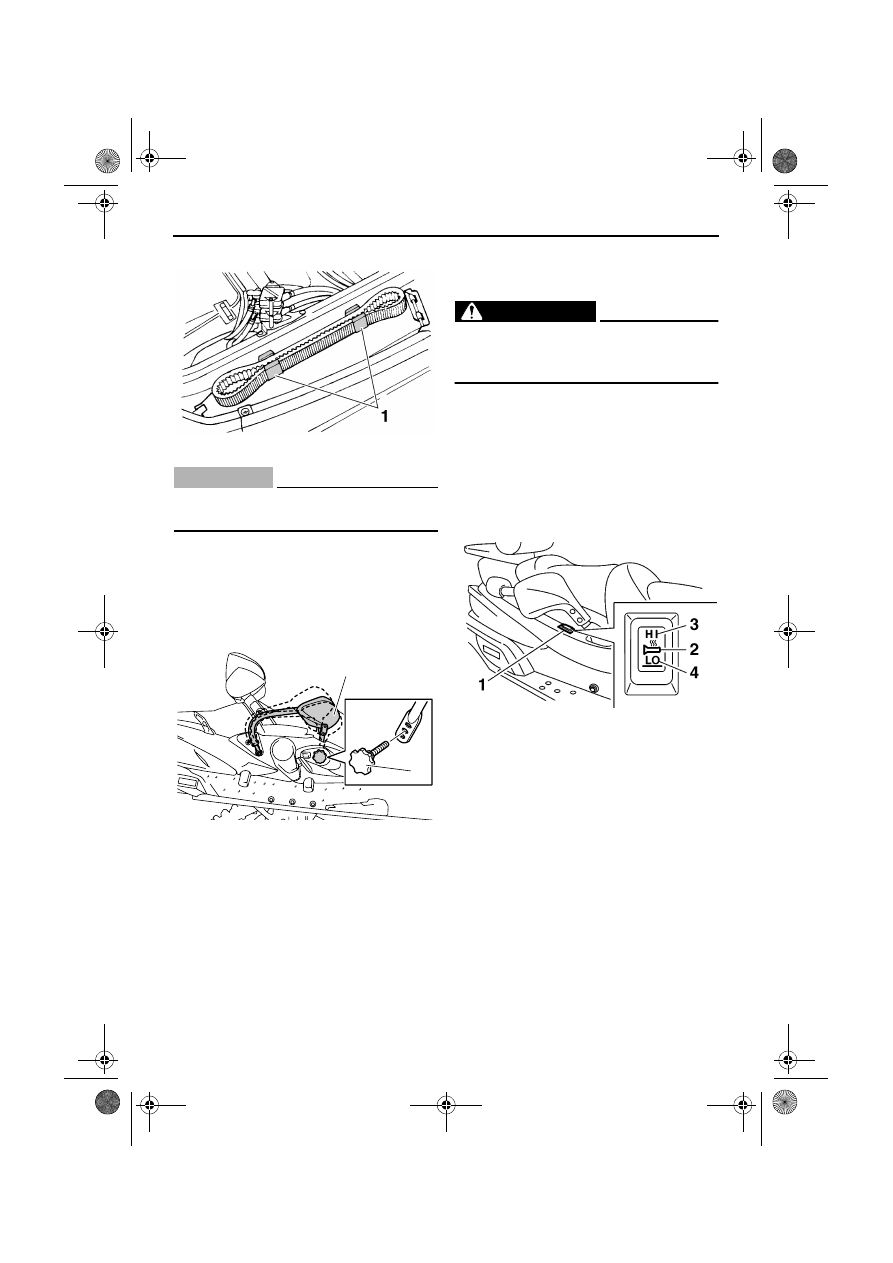

Контрольные функции

40

RST90

ВНИМАНИЕ

XCS00180

Следите, чтобы ремень был надежно
закреплен в держателе.

XSU13302

Рукоятки для пассажира
(RST90PGT / RST90PTF)

В зависимости от предпочтений пассажира
рукоятки можно установить в трех различных
положениях.

Для изменения положения рукоятки
для пассажира

1.

Снимите ручку регулировки рукоятки для
пассажира, повернув ее против часовой
стрелки.

2.

Переведите рукоятку для пассажира в
нужное положение.

3.

Установите ручку регулировки, повернув
ее по часовой стрелке.

ОСТОРОЖНО

XWS00780

После изменения положения рукояток для
пассажира убедитесь, что ручки
регулировки затянуты как следует.

XSU10681

Переключатель обогрева
рукояток для пассажира
(RST90 / RST90PGT / RST90PTF)

C помощью этого переключателя происходит
управление электрообогревом рукояток для
пассажира.

RST90

1. Держатель клинового ремня

1. Рукоятка для пассажира
2. Ручка регулировки рукоятки для пассажира

2

1

1. Переключатель обогрева рукояток для

пассажира

2. Выкл.
3. “HI” (дальний)
4. “LO” (ближний)

U8HXR0X0.book  Page 40  Wednesday, May 25, 2011  10:05 AM

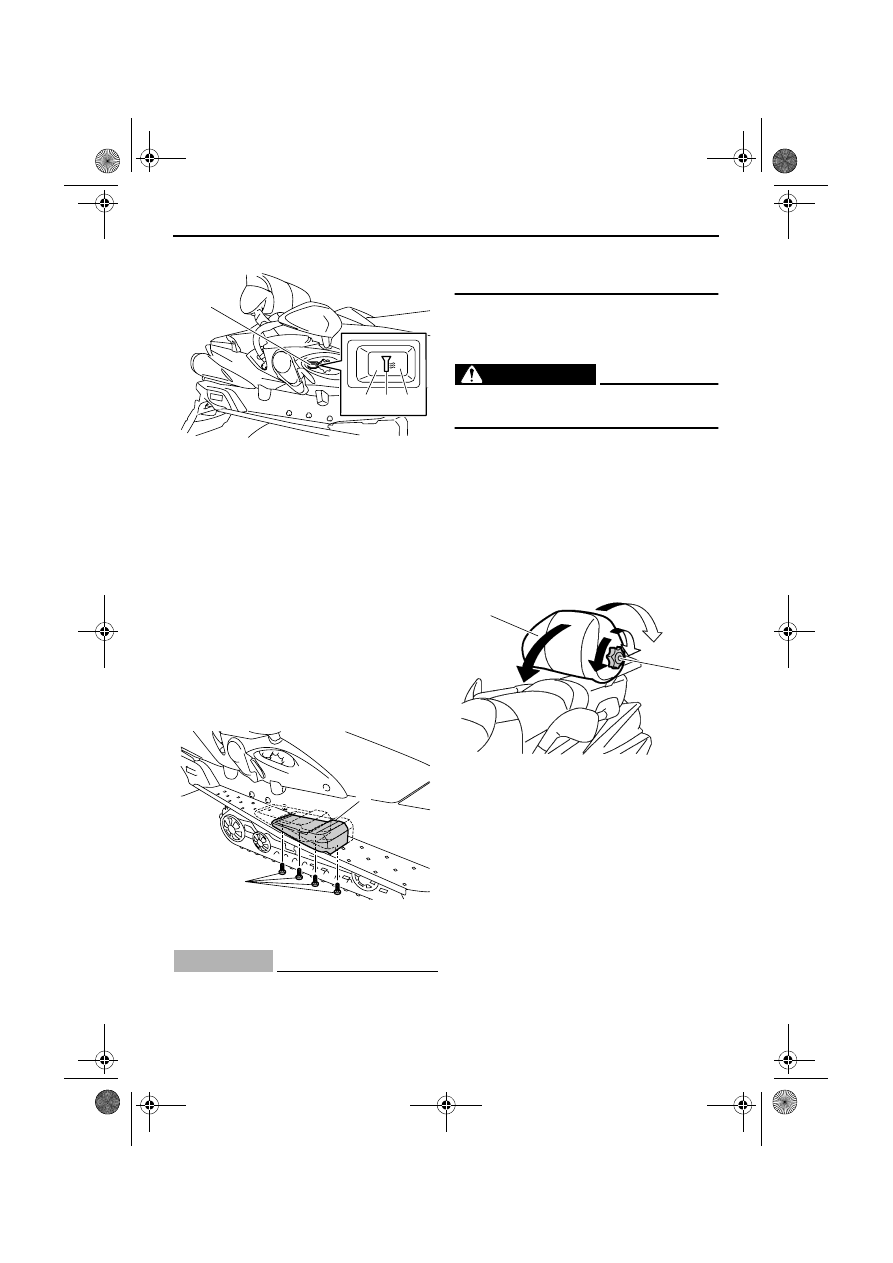

Контрольные функции

41

RST90PGT / RST90PTF

XSU14050

Подножки для пассажира
(RST90 / RST90PGT / RST90PTF)

В зависимости от предпочтений пассажира
подножки можно установить в двух (RST90)
или трех (RST90PGT / RST90PTF) различных
положениях.
Чтобы изменить положение подножки,
открутите винты, установите подножки в
нужном положении, после чего затяните
винты.

ВНИМАНИЕ

XCS00131

●

После изменения места установки
подножек как следует затяните винты.

●

Не перетягивайте винты, чтобы не
повредить подножки.

XSU14130

Спинка (RST90 / RST90PGT /
RST90PTF)

ОСТОРОЖНО

XWS00131

Не сидите на спинке. Это может привести к
потере равновесия, падению и травмам.

Угол наклона (RST90 / RST90PGT /
RST90PTF) и положение (RST90PGT /
RST90PTF) задней спинки регулируются.

Чтобы изменить угол наклона спинки

Поворачивайте ручку регулировки спинки до
тех пор, пока спинка не достигнет нужного
угла наклона.

RST90

1. Переключатель обогрева рукояток для

пассажира

2. Выкл.
3. “HI” (дальний)
4. “LO” (ближний)

1. Подножка
2. Винт

HI

LO

1

3

2

4

2

1

1. Спинка
2. Ручка регулировки спинки

2

1

U8HXR0X0.book  Page 41  Wednesday, May 25, 2011  10:05 AM

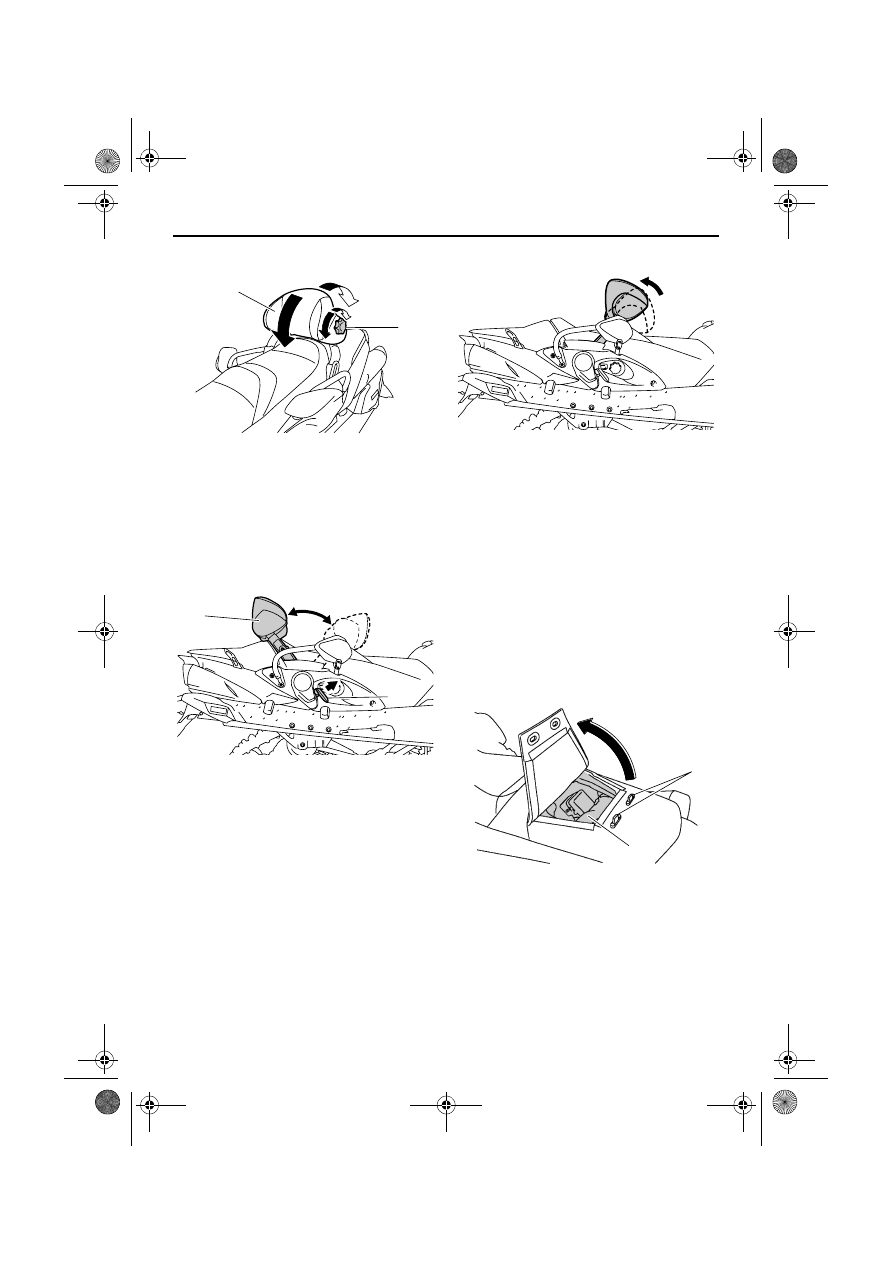

Контрольные функции

42

RST90PGT / RST90PTF

RST90PGT / RST90PTF
Чтобы изменить положение спинки

Потяните рычаг регулировки спинки вперед,
после чего переведите спинку в нужное
положение.

При движении без пассажира спинку следует
перевести до упора вперед. Угол наклона при
этом регулируется для удобства оператора, как
показано на рисунке.

XSU14120

Багажный отсек (RS90P /
RS90PLT / RST90PGT /
RST90PTF)

RS90P / RS90PLT

Багажный отсек расположен за сиденьем.
Багажный отсек предназначен для хранения
инструмента, инструкций, запасных частей и
других мелких предметов.

Открытие багажного отсека

Поверните крепление на 1/2 оборота в любом
направлении, а затем сложите крышку
багажного отсека.

Закрытие багажного отсека

Опустите крышку багажного отсека, а затем
поверните крепление в исходное положение.

1. Спинка
2. Ручка регулировки спинки

1. Спинка
2. Рычаг регулировки спинки

2

1

2

1

1. Замок
2. Багажный отсек

2

1

U8HXR0X0.book  Page 42  Wednesday, May 25, 2011  10:05 AM

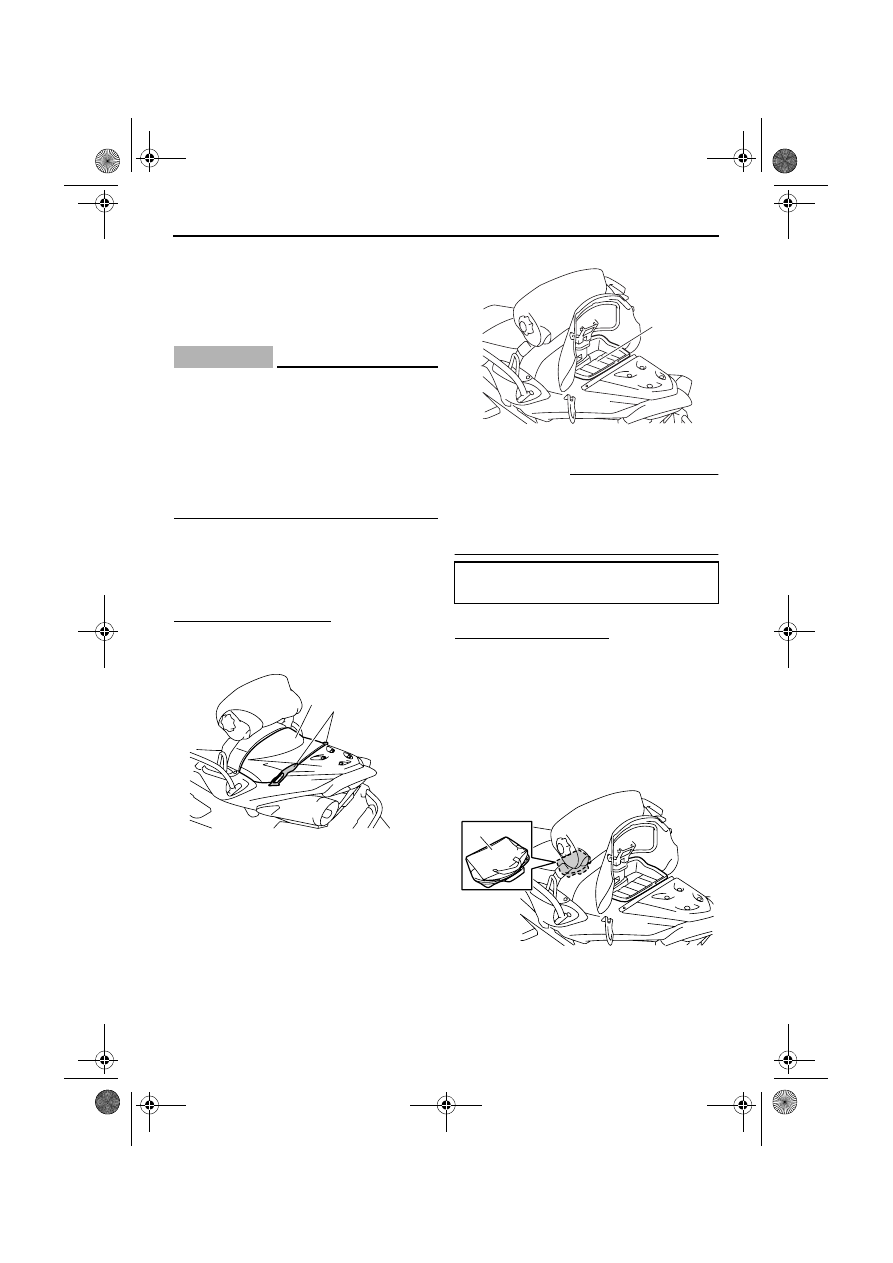

Контрольные функции

43

RST90PGT / RST90PTF

Данный снегоход оборудован багажным
отсеком с сумкой для багажа.

Багажный отсек

ВНИМАНИЕ

XCS00900

Во время или сразу же после эксплуатации
снегохода днище багажного отсека может
быть горячим. При чрезмерном нагревании
это может привести к ожогам. Кроме того,
высокая температура в багажном отсеке
может повлиять на качество пищевых
продуктов, а также деформировать и
обесцветить пластиковые предметы.

Багажный отсек расположен за сиденьем.
Багажный отсек предназначен для хранения
сумки для багажа, запасных частей или других
мелких предметов.

Открытие багажного отсека
Откройте защелки багажного отсека и
поднимите его крышку.

ПРИМЕЧАНИЕ

Прежде, чем открывать крышку багажного
отсека, сдвиньте спинку вперед так, чтобы
крышка открывалась. (Операции регулировки
спинки описаны на стр. 41.)

Закрытие багажного отсека
Закройте крышку багажного отсека и закройте
защелки.

Сумка для багажа

Сумка для багажа находится в багажном
отсеке. Сумка для багажа предназначена для
хранения инструмента, инструкций, запасных
частей и других мелких предметов.

1. Замок багажного отсека
2. Крышка багажного отсека

1

2

1. Багажный отсек

Максимальная нагрузка:

20 кг (44 фунтов)

1. Сумка для багажа

1

1
