Контрольные функции

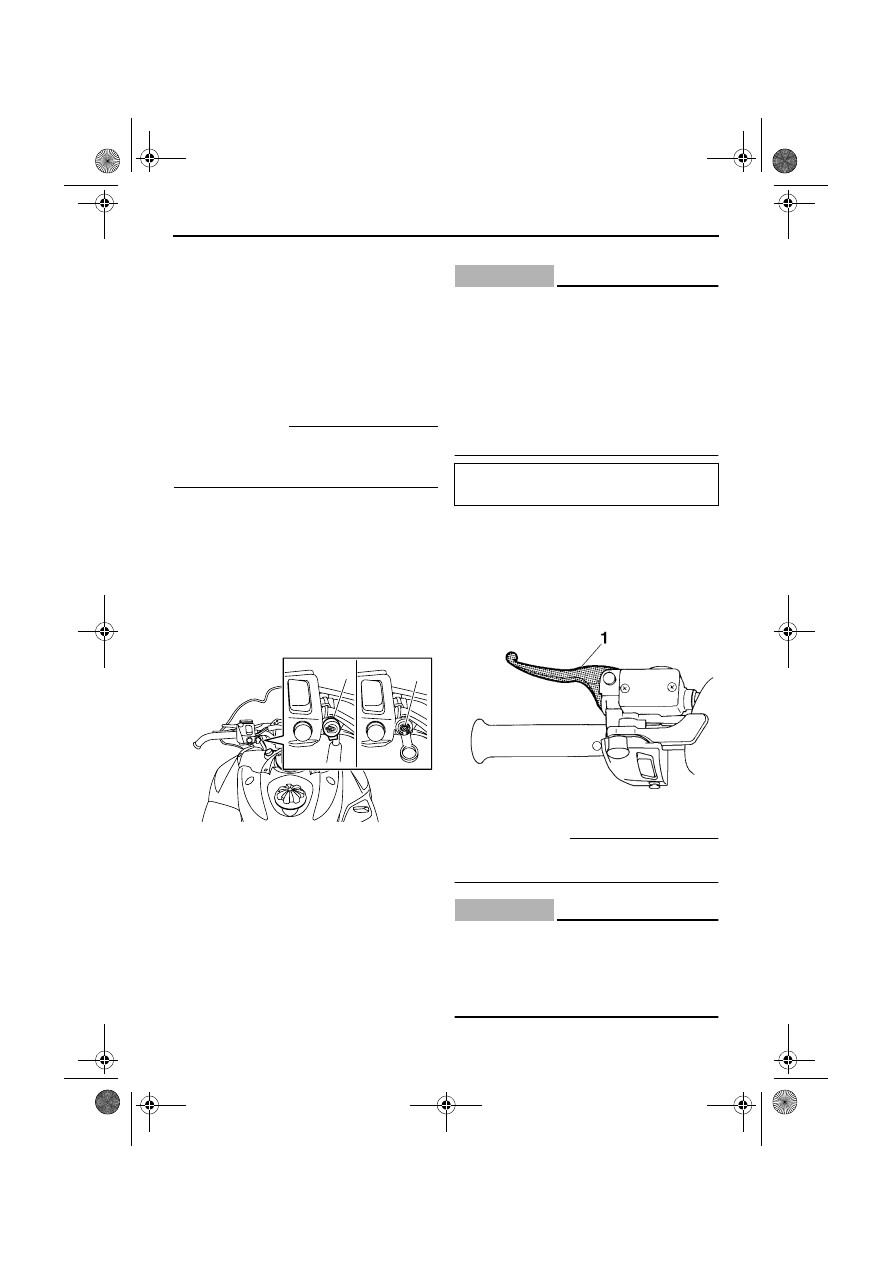

36

XSU13264

Гнездо подключения
обогревателя защитной маски
[RS90P / RS90PLT / RST90PGT
(КАНАДЫ) / RST90PTF
(КАНАДЫ)]

Гнездо подключения обогревателя защитной
маски расположено с левой стороны руля.

ПРИМЕЧАНИЕ

Гнездо подключения обогревателя защитной
маски можно использовать только при
работающем двигателе.

Для использования гнезда
подключения обогревателя защитной
маски

1.

Запустите двигатель.

2.

Откройте крышку гнезда подключения
обогревателя защитной маски и вставьте в
гнездо разъем электропитания
обогревателя защитной маски.

3.

После использования обогревателя
защитной маски не забудьте вынуть из
гнезда разъем электропитания и закрыть
крышку.

ВНИМАНИЕ

XCS00892

Во избежание перегрузки цепи или
возможного перегорания предохранителя
не используйте обогреватель защитной
маски с номинальной мощностью,
превосходящей установленный максимум
для гнезда подключения обогревателя
защитной маски. (Рекомендованную
амперную нагрузку предохранителя см. на
стр. 131.)

XSU10551

Рычаг тормоза

Остановка снегохода осуществляется
торможением всей системы привода.
Для остановки снегохода нажмите на рычаг
тормоза в направлении рукоятки руля.

ПРИМЕЧАНИЕ

При нажатии на рычаг тормоза загорается
сигнал торможения.

ВНИМАНИЕ

XCS00060

Торец рычага тормоза не должен выступать
за торец рукоятки руля. В противном
случае рычаг может быть поврежден при
укладывании снегохода на бок для
технического обслуживания.

1. Крышка гнезда подключения обогревателя

защитной маски

2. Гнездо подключения обогревателя защитной

маски

1

2

Максимум номинальной мощности:

ПОСТ. ТОК 12 В, 1.5 А (18 Вт)

1. Рычаг тормоза

U8HXR0X0.book  Page 36  Wednesday, May 25, 2011  10:05 AM

Контрольные функции

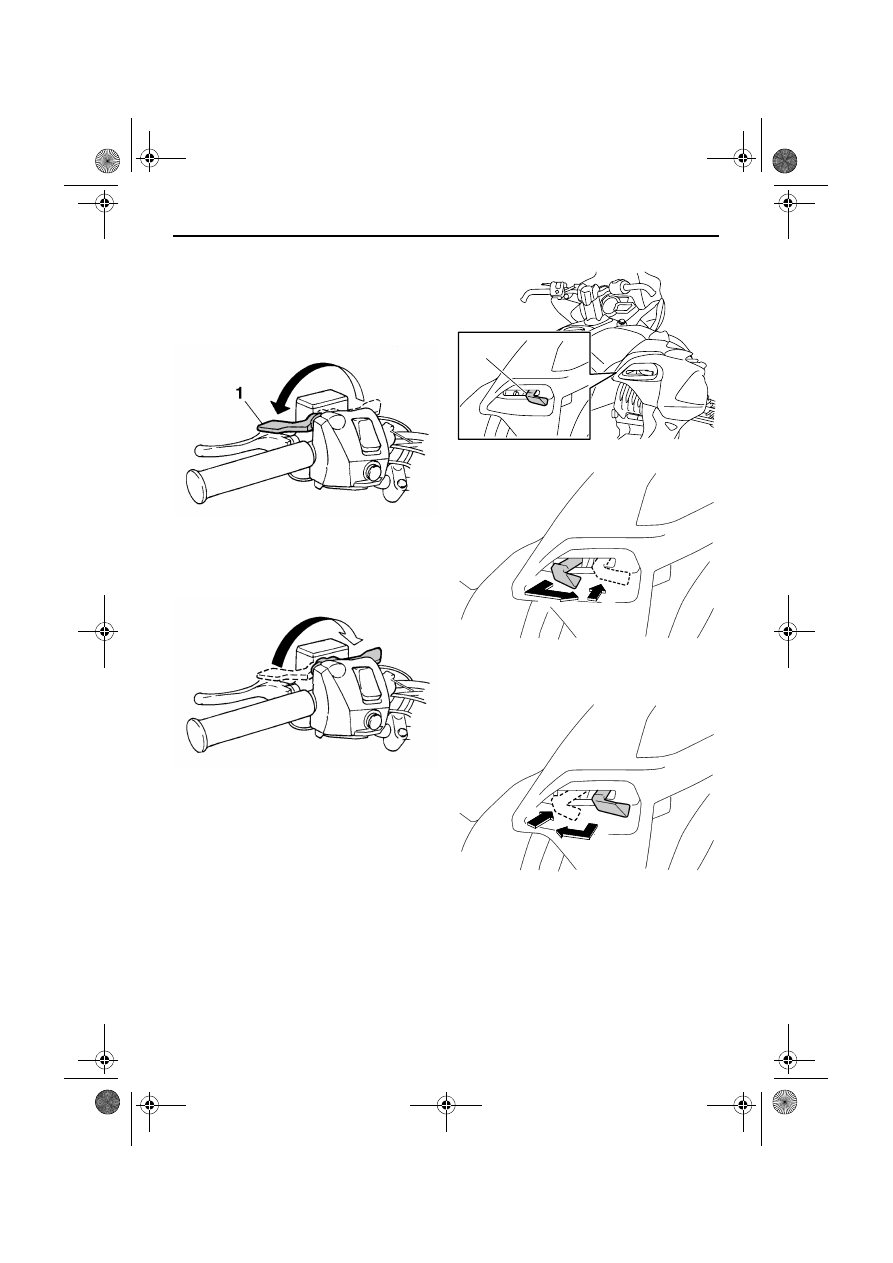

37

XSU10581

Рычаг стояночного тормоза

При парковке снегохода или перед пуском
двигателя поставьте снегоход на стояночный
тормоз, переместив рычаг тормоза влево.

Для снятия снегохода со стояночного тормоза
переместите рычаг стояночного тормоза
вправо.

XSU10593

Рычаг переключения передач

Рычаг переключения передач предназначен
для выбора направления движения снегохода
— вперед или назад. После полной остановки
снегохода потяните рычаг переключения
передач, переместите его в положение “FWD”
или “REV” до упора, а затем отпустите.

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Рычаг стояночного тормоза

1. Рычаг переключения передач

1. Потяните.
2. Переместите на “FWD” (вперед).
3. Отпустите.

1. Потяните.
2. Переместите на “REV” (назад).
3. Отпустите.

1

1

2

3

3

2

1

U8HXR0X0.book  Page 37  Wednesday, May 25, 2011  10:05 AM

Контрольные функции

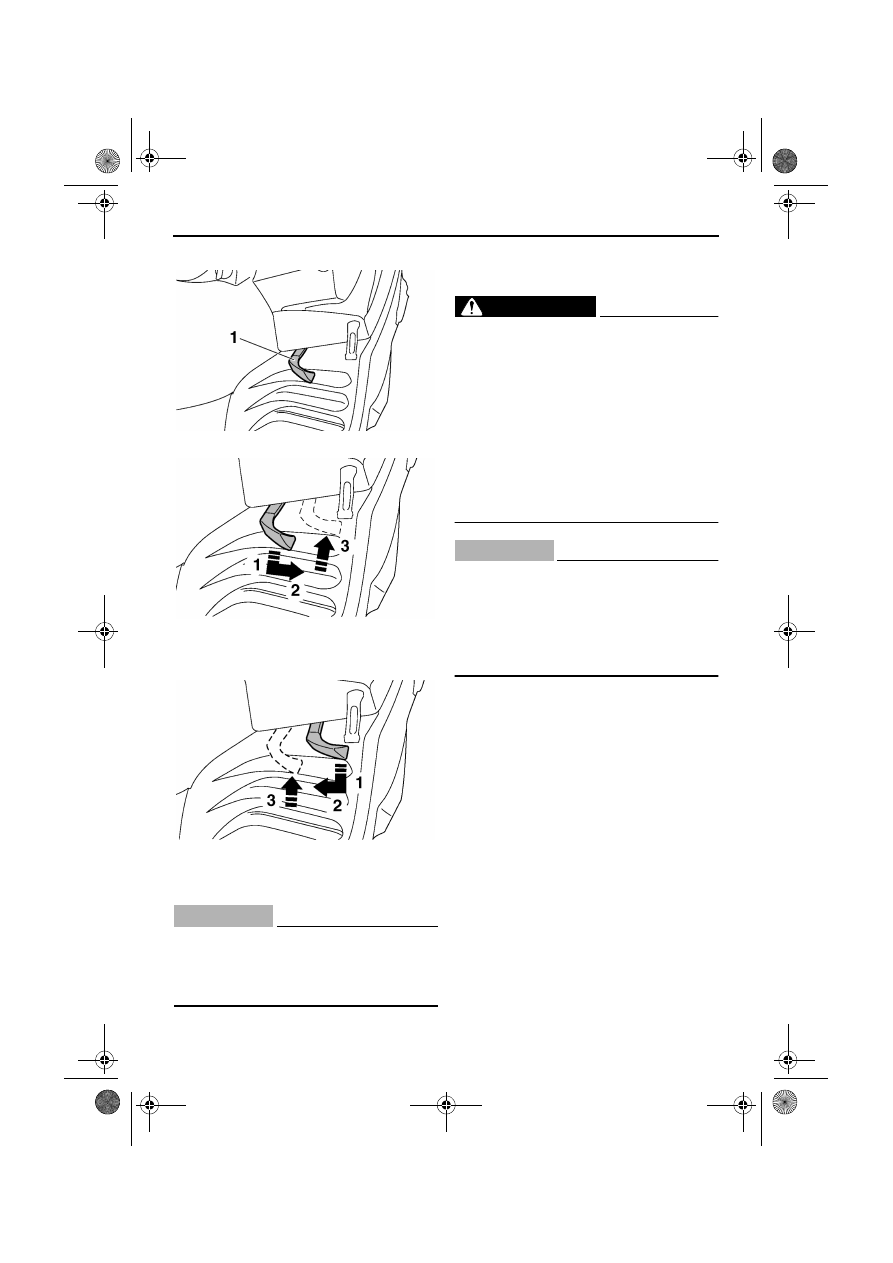

38

RST90

ВНИМАНИЕ

XCS00072

Не переключайте рычаг переключения
передач во время движения снегохода, в
противном случае может быть повреждена
цепь привода.

XSU14092

Кожух привода

ОСТОРОЖНО

XWS00402

●

Прикосновение к вращающимся
клиновому ремню или деталям сцепления
может стать причиной тяжелой травмы
или гибели. Никогда не включайте
двигатель, если снят кожух привода.

●

Перед эксплуатацией снегохода убедитесь
в надежности установки кожуха привода,
чтобы избежать тяжелой травмы или
гибели, к которым могут привести
оторвавшийся во время эксплуатации
клиновый ремень или другие детали.

ВНИМАНИЕ

XCS00930

●

Никогда не включайте двигатель, если
снят клиновой ремень. При этом могут
быть повреждены детали сцепления.

●

При снятии или установке кожуха
привода будьте внимательны, чтобы не
поцарапать ветровое стекло.

Кожух привода предназначен для защиты
клиноременной передачи и клинового ремня в
случае разрушения или ослабления деталей.
Кожух привода расположен под левой боковой
крышкой (RS90P / RS90PLT / RST90PGT /
RST90PTF) или под капотом (RST90).
[Сведения о доступе к кожуху привода см. на
стр. 79 (RS90P / RS90PLT / RST90PGT /
RST90PTF) или на стр. 83 (RST90).]

Чтобы снять кожух привода

1.

Вытяните фиксатор кожуха привода из
держателя задней части кожуха.

1. Рычаг переключения передач

1. Потяните.
2. Переместите на “FWD” (вперед).
3. Отпустите.

1. Потяните.
2. Переместите на “REV” (назад).
3. Отпустите.

U8HXR0X0.book  Page 38  Wednesday, May 25, 2011  10:05 AM

Контрольные функции

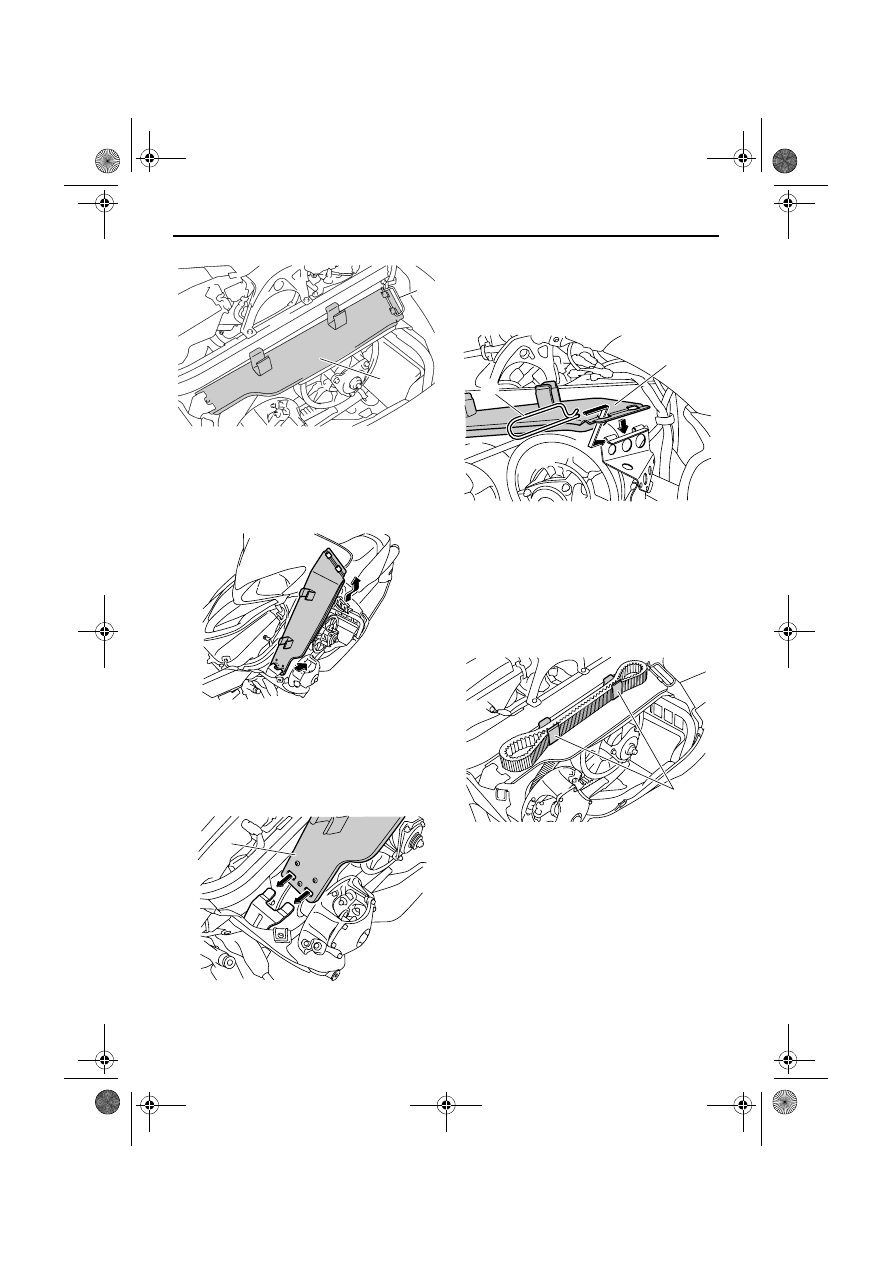

39

2.

Поднимите заднюю часть кожуха
привода, как показано, затем вытяните ее,
чтобы снять.

Чтобы поставить на место кожух
привода

1.

Установите пазы передней части кожуха
привода над выступами переднего
держателя кожуха привода.

2.

Совместите пазы в кожухе привода с
выступами на заднем держателе кожуха,
затем вставьте фиксатор кожуха в
держатель, как показано ниже.

XSU10761

Держатель клинового ремня

Возите с собой запасной клиновый ремень для
замены в экстренном случае, закрепив его в
соответствующем держателе.

RS90P / RS90PLT / RST90PGT / RST90PTF

1. Кожух привода
2. Фиксатор кожуха привода

1. Кожух привода

2

1

1

1. Кожух привода
2. Фиксатор кожуха привода

1. Держатель клинового ремня

1

2

1

U8HXR0X0.book  Page 39  Wednesday, May 25, 2011  10:05 AM
