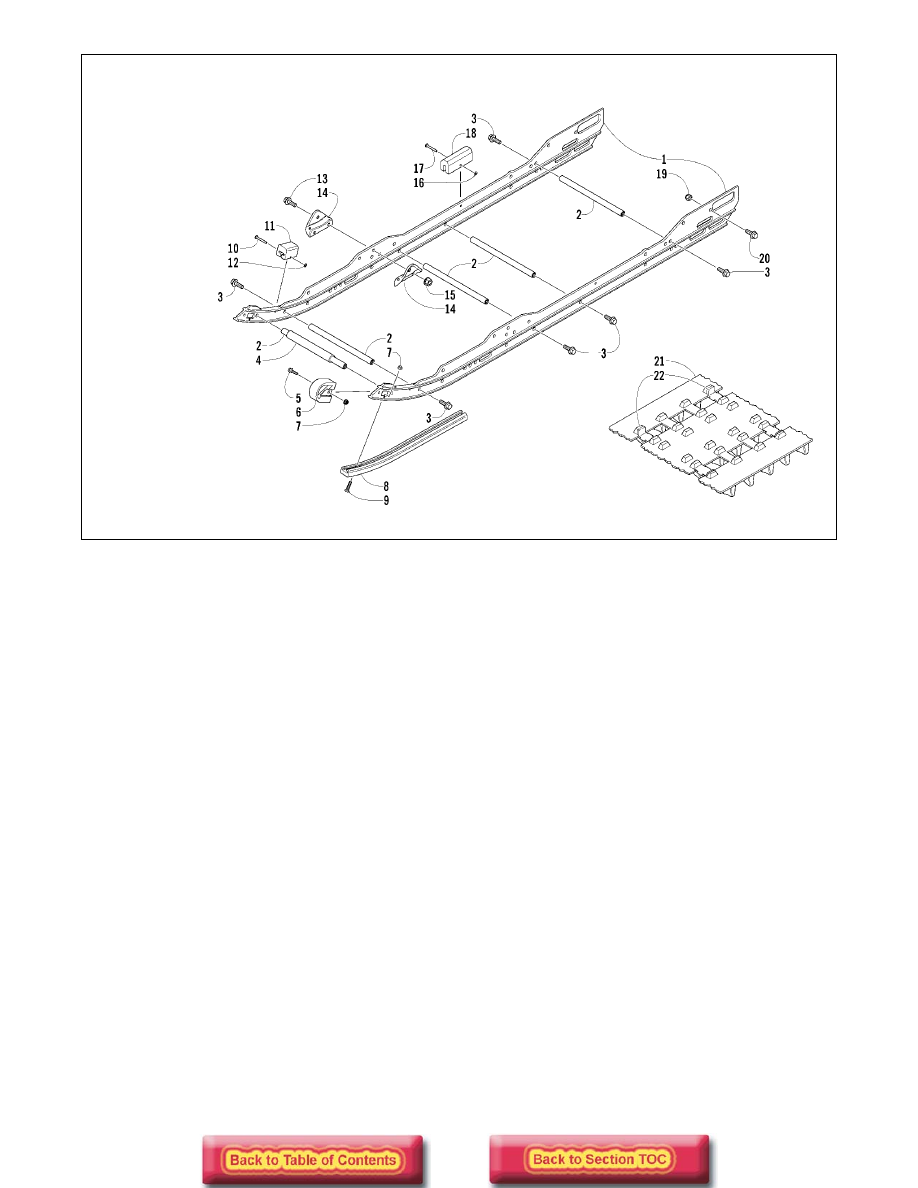

9-16

0738-716

KEY

1. Formed Rail
2. Axle
3. Cap Screw
4. Spacer
5. Cap Screw
6. End Cap
7. Lock Nut
8. Wear Strip
9. Machine Screw

10. Rivet
11. Pad
12. Push Nut
13. Cap Screw
14. Mounting Bracket
15. Lock Nut
16. Push Nut
17. Rivet
18. Pad
19. Lock Nut
20. Cap Screw
21. Track Assy
22. Guide Clip

Style I

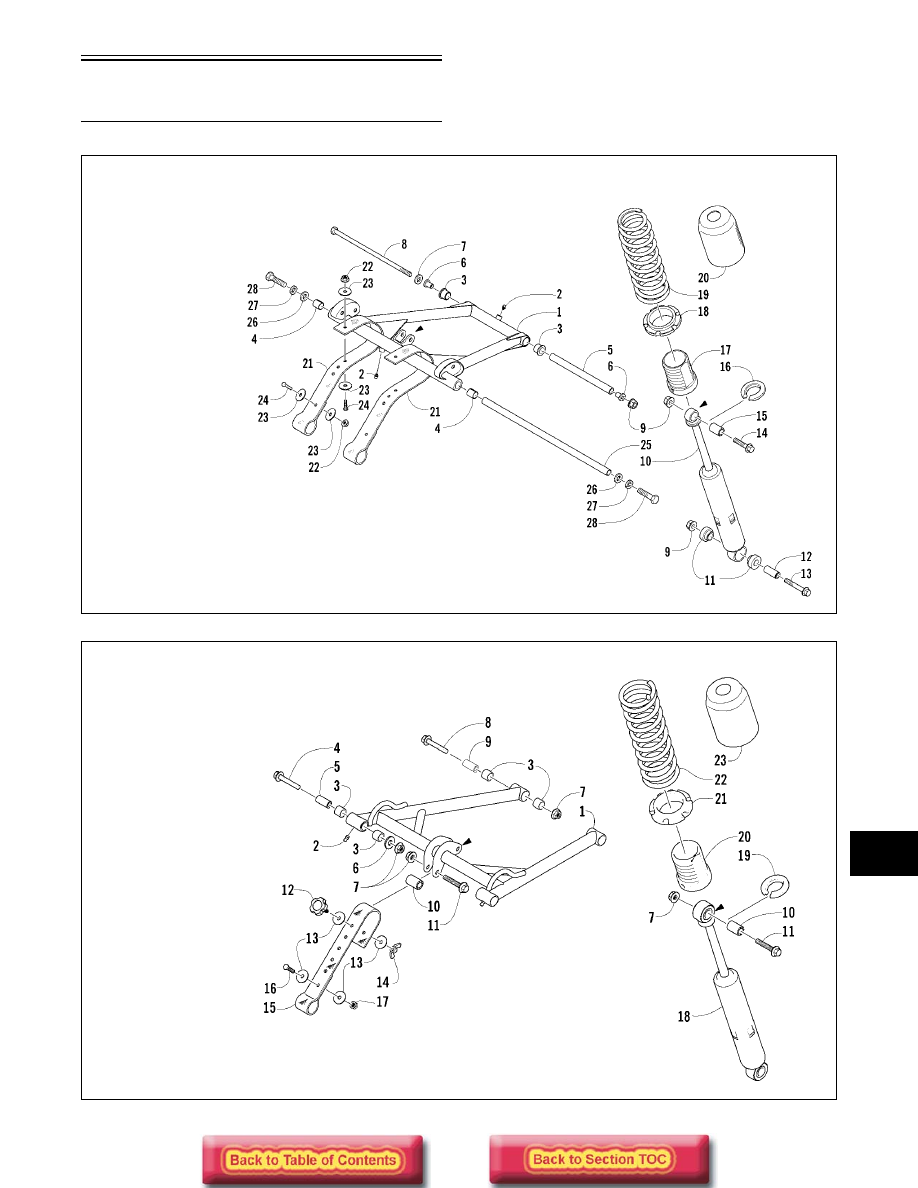

9-17

9

Front Arm

Schematics

0738-383

0738-563

KEY

1. Front Arm
2. Grease Fitting
3. Bushing
4. Bearing
5. Axle Tube
6. Axle
7. Washer
8. Cap Screw
9. Lock Nut

10. Shock Absorber
11. Bushing
12. Axle
13. Cap Screw
14. Cap Screw
15. Axle
16. Retainer
17. Sleeve
18. Retainer Nut
19. Spring
20. Shock Cover
21. Limiter Strap
22. Lock Nut
23. Washer
24. Cap Screw
25. Axle
26. Washer
27. Lock Washer
28. Cap Screw

Style A

Style B

KEY

1. Front Arm
2. Grease Fitting
3. Bushing
4. Cap Screw
5. Axle
6. Washer
7. Lock Nut
8. Cap Screw
9. Spacer

10. Axle
11. Cap Screw
12. Adjuster Knob
13. Washer
14. Wing Nut
15. Limiter Strap
16. Cap Screw
17. Lock Nut
18. Shock Absorber
19. Retainer
20. Sleeve
21. Retaining Nut
22. Spring
23. Cover

„

NOTE: Some components illustrated in this

sub-section may vary from actual conditions.
The technician should use discretion and sound
judgment when removing and installing compo-
nents.

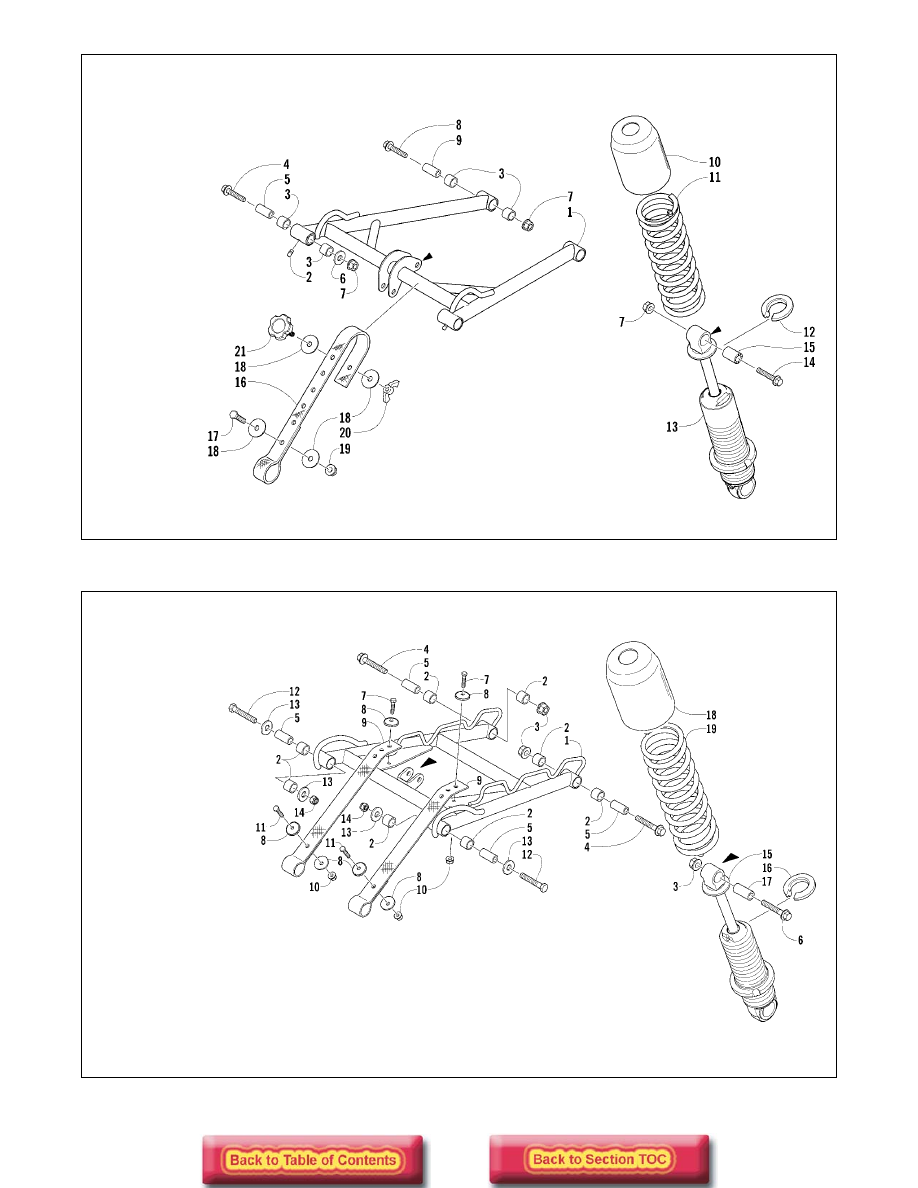

9-18

0738-606

0738-659

KEY

1. Front Arm
2. Grease Fitting
3. Bushing
4. Cap Screw
5. Axle
6. Washer
7. Lock Nut
8. Cap Screw
9. Spacer

10. Shock Cover
11. Spring
12. Retainer
13. Shock Absorber
14. Cap Screw
15. Axle
16. Limiter Strap
17. Cap Screw
18. Washer
19. Lock Nut
20. Wing Nut
21. Adjuster Knob

Style C

KEY

1. Front Arm
2. Bushing
3. Lock Nut
4. Cap Screw
5. Spacer
6. Cap Screw
7. Cap Screw
8. Washer
9. Limiter Strap

10. Lock Nut
11. Cap Screw
12. Cap Screw
13. Washer
14. Lock Nut
15. Shock Absorber
16. Retainer
17. Axle
18. Cover
19. Spring

Style D

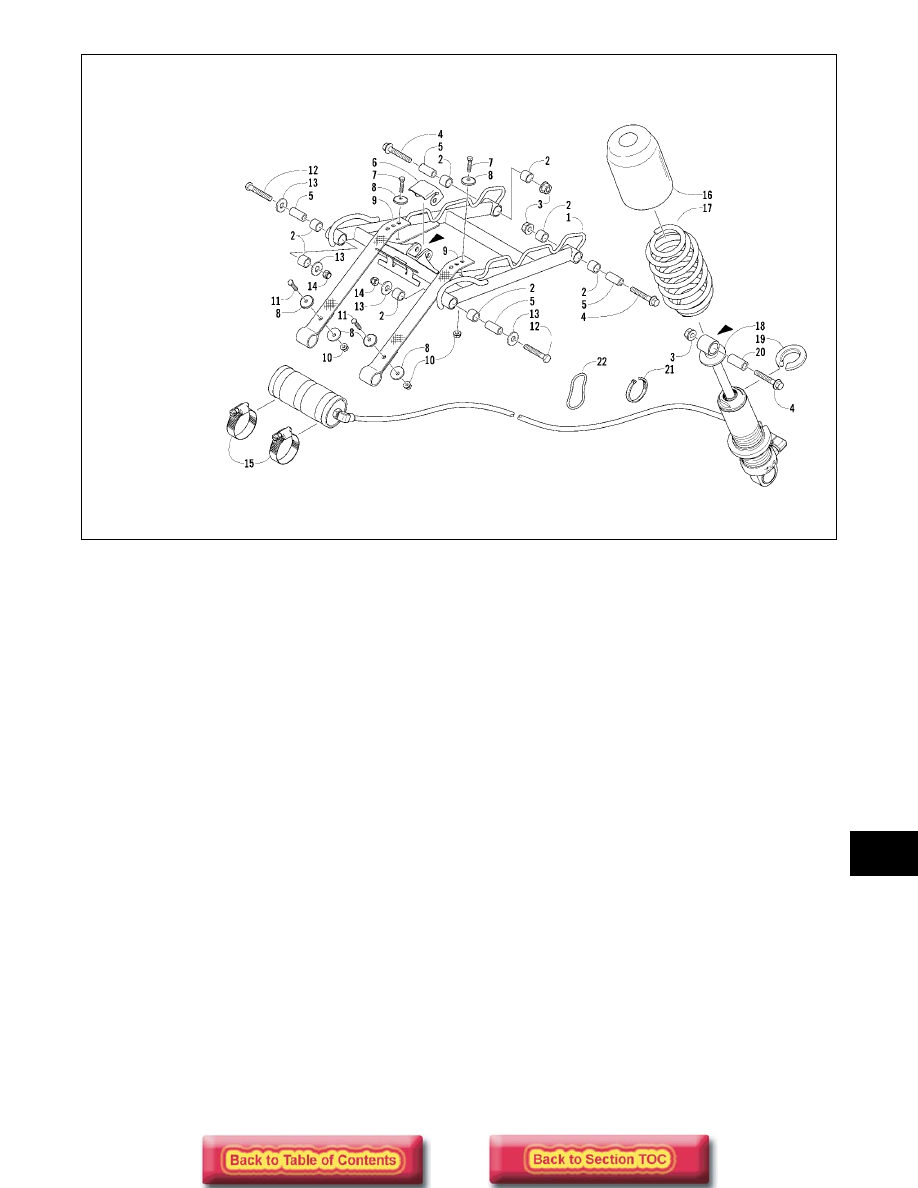

9-19

9

0738-698

Style E

KEY

1. Front Arm
2. Bushing
3. Lock Nut
4. Cap Screw
5. Spacer
6. Guide
7. Cap Screw
8. Washer
9. Limiter Strap

10. Lock Nut
11. Cap Screw
12. Cap Screw
13. Washer
14. Lock Nut
15. Clamp
16. Cover
17. Spring
18. Shock Absorber
19. Retainer
20. Axle
21. Cable Tie
22. O-Ring
