8-22

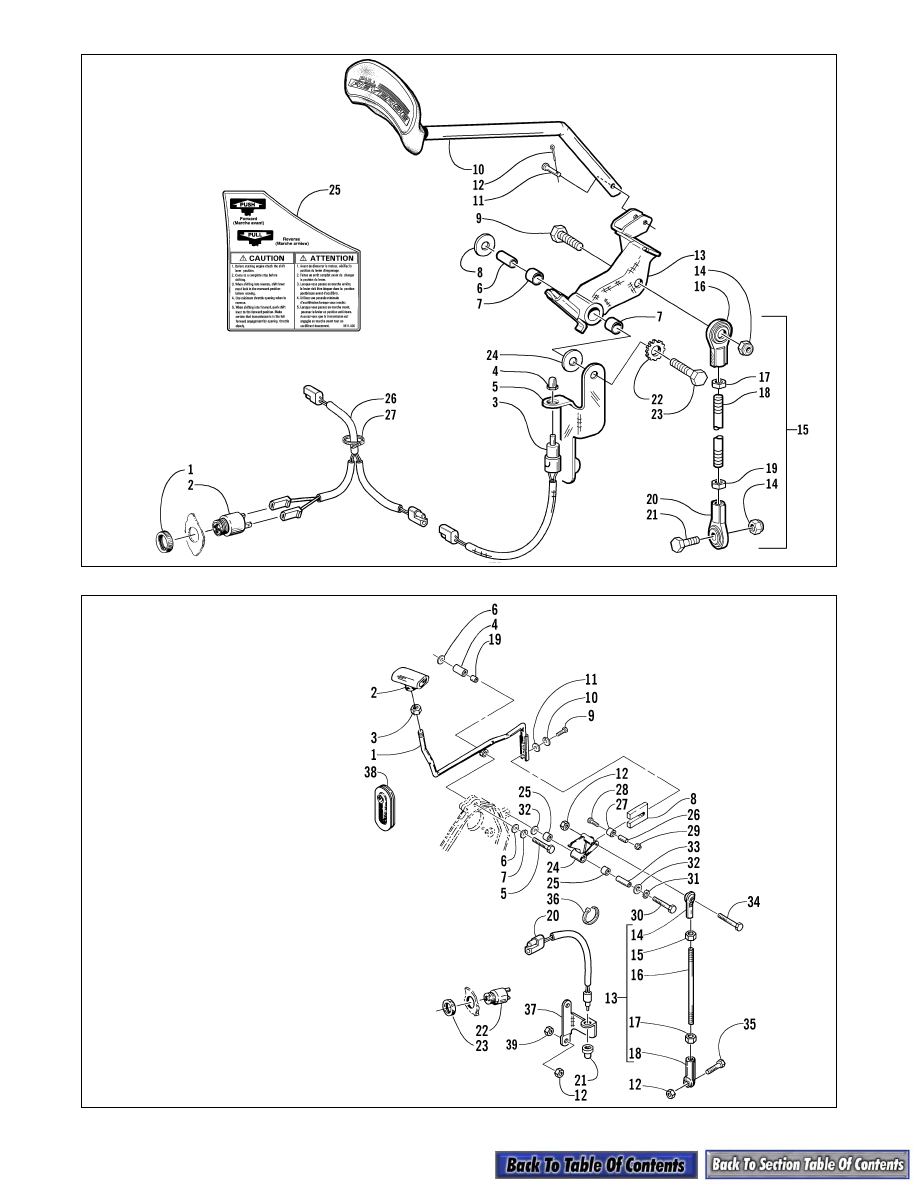

0735-067

0735-923

Shift Lever Assy

KEY

1. Retaining Ring
2. Reverse Alarm
3. Alarm Switch
4. Switch Boot
5. Bracket
6. Axle
7. Bushing
8. Washer
9. Cap Screw

10. Lever
11. Clevis Pin
12. Cotter Pin
13. Shift Pivot
14. Lock Nut
15. Shift Linkage

Assy

16. Rod End
17. Jam Nut
18. Linkage Rod
19. Jam Nut
20. Rod End
21. Cap Screw
22. External Tooth

Lock Washer

23. Cap Screw
24. Washer
25. Decal
26. Wiring Harness
27. Cable Tie

Shift Lever Assy

KEY

1. Shift Lever
2. Grip
3. Nut
4. Pivot Axle
5. Cap Screw
6. Washer
7. Lock Washer
8. Cam
9. Cap Screw

10. Lock Washer
11. Washer
12. Lock Nut
13. Shift Linkage

Assy

14. Rod End
15. Nut
16. Shift Rod
17. Nut
18. Rod End
19. Bearing
20. Alarm Switch
21. Switch Boot
22. Reverse Alarm
23. Retaining Ring
24. Pivot
25. Bearing
26. Axle
27. Bearing
28. Cap Screw
29. Lock Nut
30. Cap Screw
31. Lock Washer
32. Washer

33. Axle
34. Cap Screw
35. Cap Screw
36. Cable Tie
37. Bracket
38. Grommet
39. Nut

8-23

8

Drive Train

 Schematics

(w/o Reverse)

„ NOTE: Determine which type of drive train is
being serviced and refer to the appropriate illustra-
tion for component details; then disassemble and
assemble accordingly. Some components will vary
from model to model. The technician should use
discretion and sound judgment when removing
and installing components.

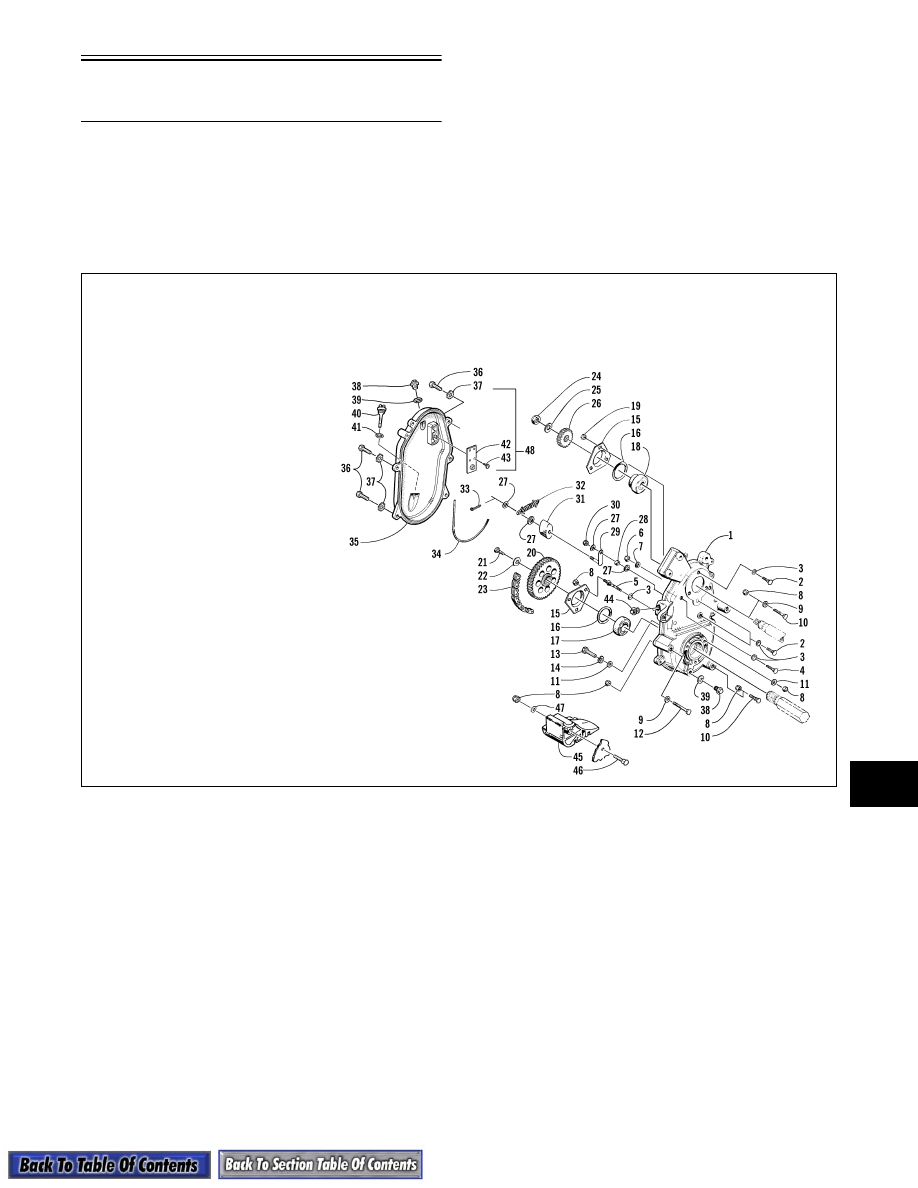

0736-799

Chain Case Assy

KEY

1. Chain Case w/

Studs

2. Ribbed Bolt
3. Stud O-Ring
4. Ribbed Bolt
5. Stud
6. Lock Nut
7. Washer
8. Lock Nut
9. Washer

10. Carriage Bolt
11. Washer
12. Carriage Bolt
13. Cap Screw
14. Lock Washer
15. Flange Plate
16. Seal
17. Bearing
18. Bearing
19. Lock Nut
20. Sprocket
21. Cap Screw
22. Pyramidal

Washer

23. Chain
24. Lock Nut
25. Spring Washer

26. Sprocket
27. Washer
28. Bushing
29. Tightener Arm
30. Lock Nut
31. Pad
32. Spring Assy
33. Cotter Pin
34. Seal
35. Chain Case

Cover

36. Cap Screw
37. Lock

Washer

38. Plug
39. O-Ring
40. Oil Level Stick
41. O-Ring
42. Vent Cover
43. Self-Tapping

Screw

44. Plug
45. Guard
46. Carriage Bolt
47. Washer
48. Cover Assy

8-24

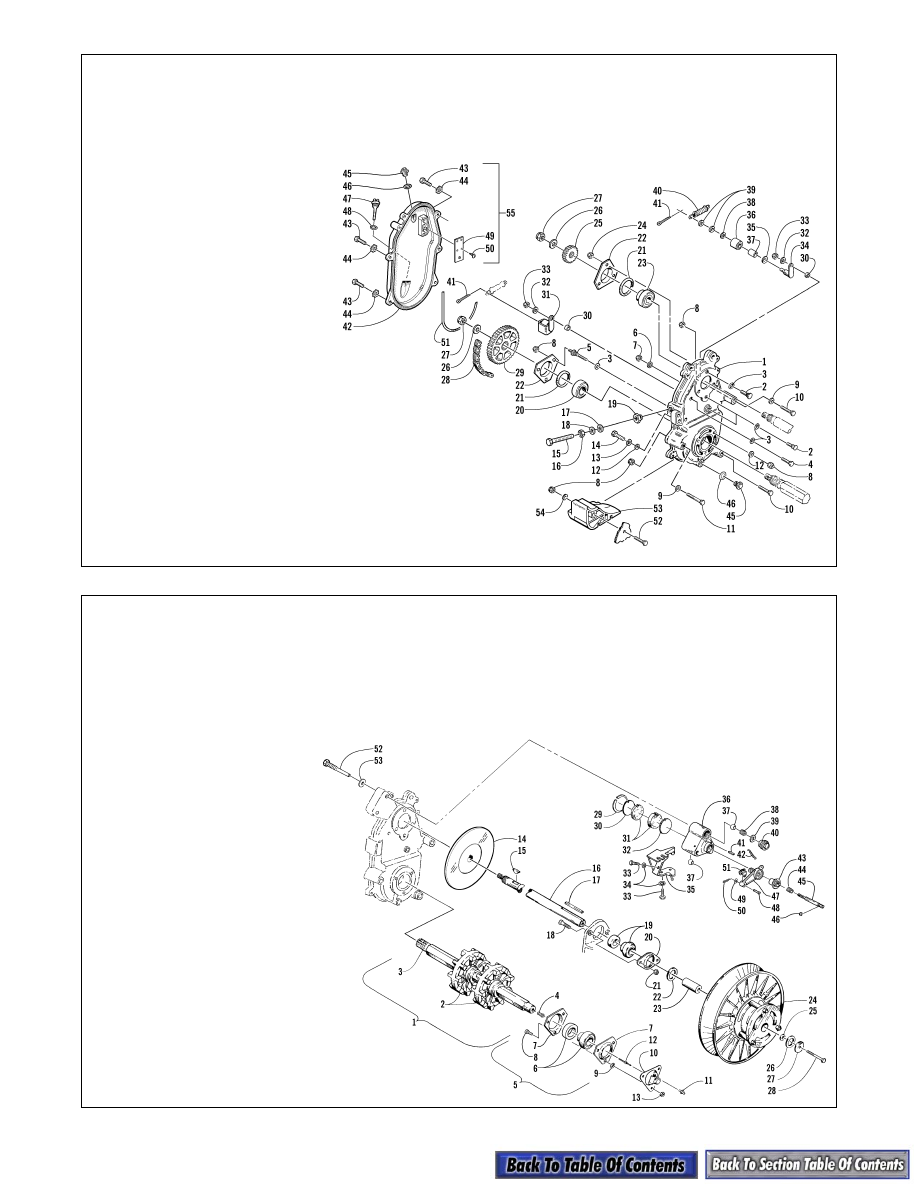

0736-578

0736-488

Chain Case Assy

KEY

1. Chain Case w/

Studs

2. Ribbed Bolt
3. O-Ring
4. Ribbed Bolt
5. Stud
6. Washer
7. Nut
8. Lock Nut
9. Washer

10. Carriage Bolt
11. Carriage Bolt
12. Washer
13. Lock Washer
14. Cap Screw
15. Chain Adjuster
16. Nut
17. Seal
18. Washer
19. Adapter
20. Bearing
21. Seal
22. Flange Plate
23. Bearing
24. Lock Nut
25. Sprocket
26. Spring Washer
27. Lock Nut
28. Chain
29. Sprocket

30. Bushing
31. Tightener Arm

Assy

32. Washer
33. Lock Nut
34. Tightener Arm
35. Washer
36. Roller
37. Bearing
38. Washer
39. Washer
40. Spring Assy
41. Cotter Pin
42. Cover
43. Cap Screw
44. Lock Washer
45. Plug
46. O-Ring
47. Oil Level

Stick

48. O-Ring
49. Vent Cover
50. Self-Tapping

Screw

51. Seal
52. Carriage Bolt
53. Guard
54. Washer
55. Cover Assy

Drive & Driven Shafts/
Quick-Adjust Brake Assy

KEY

1. Track Drive Assy
2. Drive Sprocket
3. Driveshaft
4. Drive Bushing
5. Flange Plate/

Bearing Assy

6. Bearing
7. Flange Plate
8. Carriage Bolt
9. Solder Ring

10. Drive Adapter
11. Grease Fitting
12. Cable Adapter
13. Lock Nut
14. Brake Disc
15. Key
16. Driven Shaft
17. Key
18. Cap Screw
19. Bearing
20. Flange Plate
21. Lock Nut
22. Washer
23. Stub Shaft
24. Driven Pulley
25. Washer
26. Washer
27. Washer
28. Cap Screw
29. Snap Ring
30. Stationary Pad

Backing Plate

31. Brake Pad Set
32. Brake Pad Piston
33. Cap Screw
34. Lock Washer
35. Brake Cable

Bracket

36. Brake Caliper

Assy

37. Alignment Ball
38. Compression

Spring

39. Washer
40. Brake Caliper Nut
41. Spring Pin
42. Return Spring
43. Brake Adjuster

Knob

44. Compression

Spring

45. Brake Adjuster

Screw

46. E-Ring
47. Activator Arm
48. Clevis Pin
49. Washer
50. Cotter Pin
51. Clevis
52. Brake Caliper

Mounting Bolt

53. Washer

8-25

8

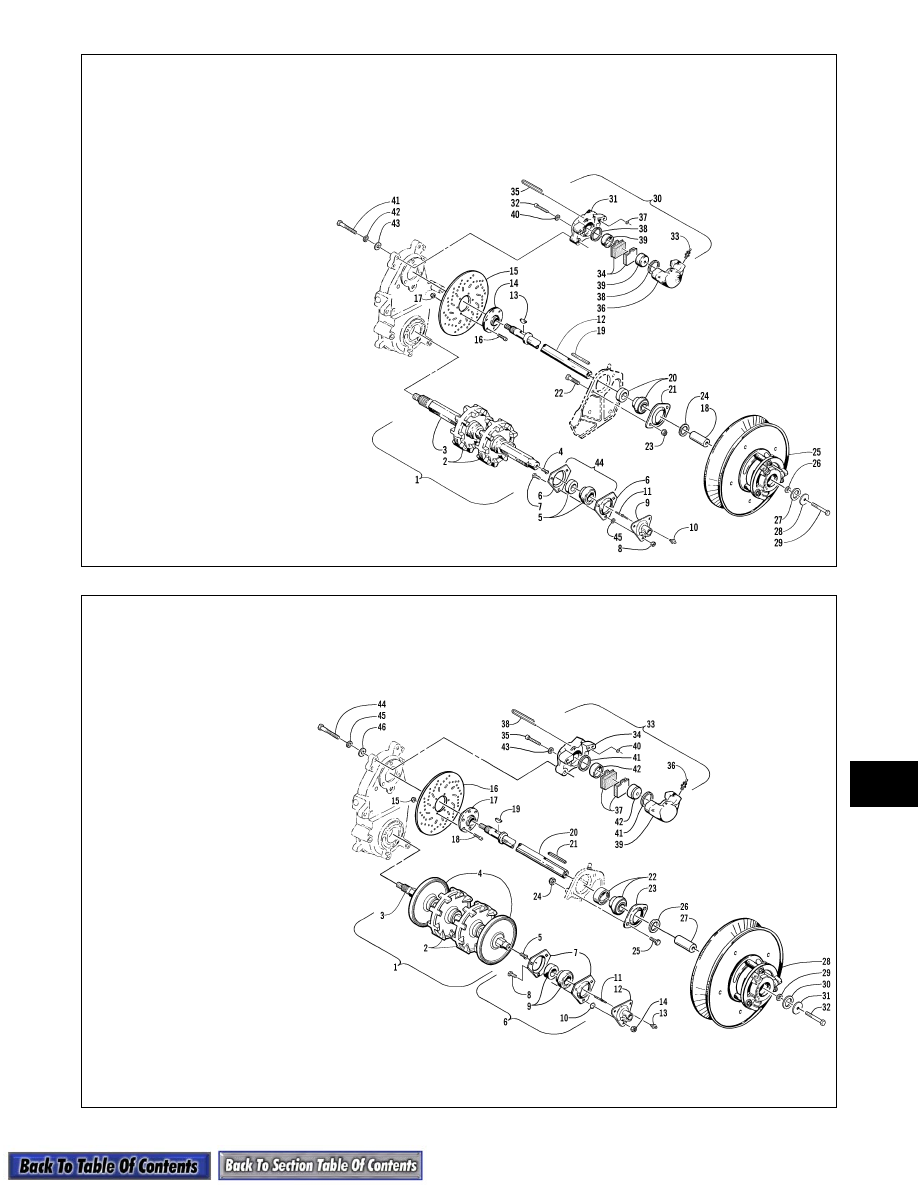

0735-891

0736-830

Drive & Driven Shafts/
Hydraulic Brake Assy

KEY

1. Track Drive Assy
2. Drive Sprocket
3. Driveshaft
4. Drive Bushing
5. Bearing /wLock

Collar

6. Flange Plate
7. Carriage Bolt
8. Lock Nut
9. Drive Adapter

10. Grease Fitting
11. Cable Adapter
12. Driven Shaft
13. Key
14. Disc Hub
15. Brake Disc
16. Socket Head Cap

Screw

17. Lock Nut
18. Stub Shaft
19. Key
20. Bearing w/Lock

Collar

21. Flange Plate
22. Cap Screw
23. Lock Nut
24. Washer
25. Driven Pulley
26. Washer
27. Washer
28. Washer
29. Cap Screw
30. Brake Caliper

Assy

31. Housing
32. Cap Screw
33. Bleed Screw
34. Brake Pad Set
35. Retaining Pin
36. Housing
37. O-Ring
38. O-Ring
39. Piston
40. Washer
41. Cap Screw
42. Lock Washer
43. Washer
44. Flange Plate/

Bearing Assy

45. Solder Ring

Drive & Driven Shafts/
Hydraulic Brake Assy

KEY

1. Track Drive

Assy*

2. Drive Sprocket
3. Driveshaft
4. Drive Sprocket
5. Drive Bushing
6. Flange Plate
7. Flange Plate
8. Carriage Bolt
9. Bearing w/Lock

Collar

10. Solder Ring
11. Cable Adapter
12. Drive Adapter
13. Grease Fitting
14. Lock Nut
15. Lock Nut
16. Brake Disc
17. Disc Hub
18. Socket Head Cap

Screw

19. Key
20. Driven Shaft
21. Key
22. Bearing
23. Flange Plate
24. Lock Nut
25. Cap Screw
26. Washer
27. Stub Shaft
28. Driven Pulley
29. Washer
30. Washer
31. Washer

32. Cap Screw
33. Brake Caliper

Assy

34. Housing
35. Cap Screw
36. Bleed Screw
37. Brake Pad Set
38. Retaining Pin
39. Housing
40. O-Ring
41. O-Ring
42. Piston
43. Washer
44. Cap Screw
45. Lock Washer
46. Washer

* Sprocket style will vary from model to model.
