Snowmobile Arctic Cat (2000 year). Manual - part 96





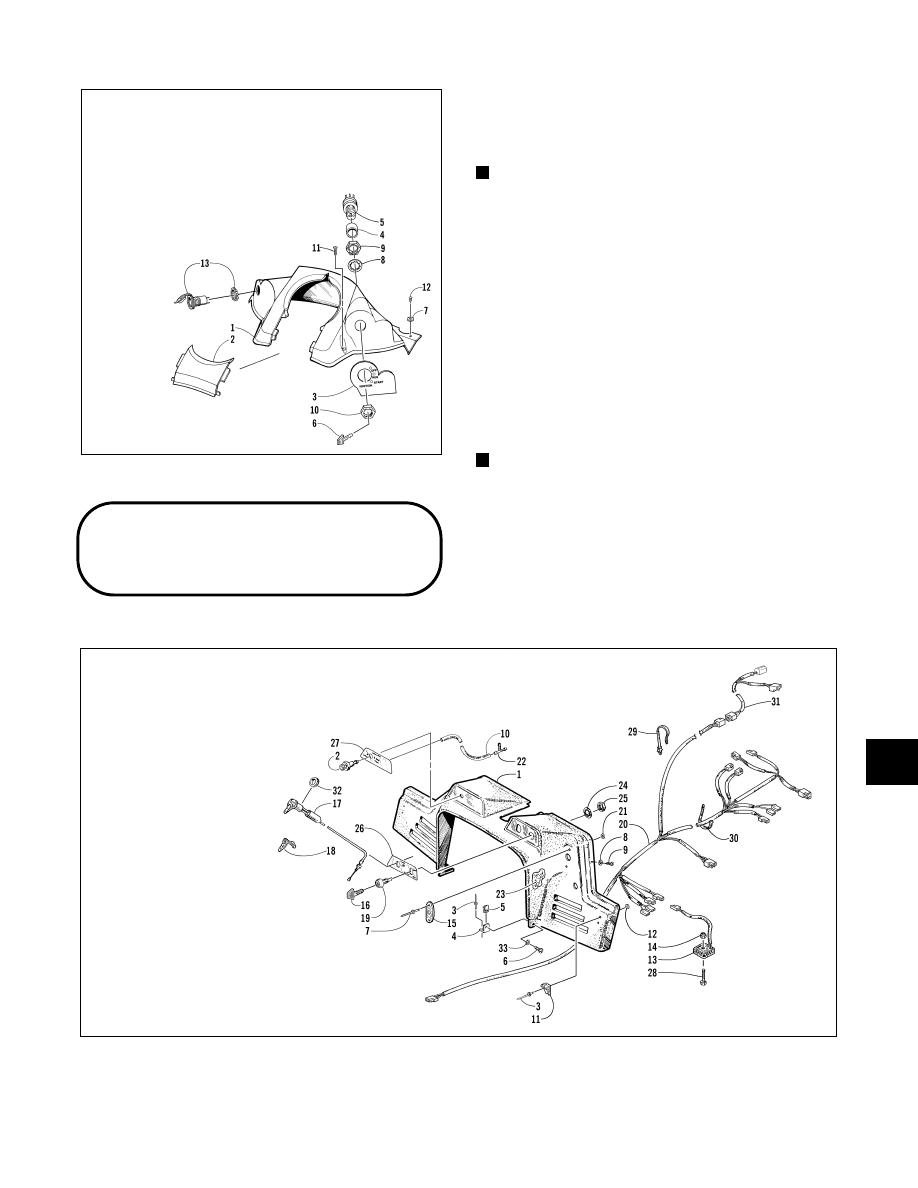

Fig. 7-81

0735-111

REMOVING

1. Remove the self-tapping screws securing the

console; then raise the console.

NOTE: If applicable, remove the cap screws and

washers securing the remote adjuster clamp to the
console; then lay  the adjuster  on the air-intake
silencer.

2. Disconnect the wiring harness from the ignition

switch.

3. Remove the console.

INSTALLING

1. Place the console into position.

2. Connect the wiring harness to the ignition switch.

3. Secure the console with the self-tapping screws.

NOTE: If applicable, place the remote adjuster and

clamp into position on the console; then secure
with the cap screws and washers. Tighten securely.

Fig. 7-82

0734-590

KEY

1. Console
2. Door
3. Decal
4. Spacer
5. Ignition Switch
6. Key
7. Washer
8. Washer
9. Ignition Nut

10. Retaining Nut
11. Self-Tapping Screw
12. Self-Tapping Screw
13. Outlet w/Nut

KEY

1. Console
2. Primer (340/440 cc)
3. Rivet
4. Bracket
5. Speed Nut
6. Machine Screw
7. Rivet
8. Washer
9. Self-Tapping Screw

10. Hose (340/440 cc)
11. Latch Cup
12. Washer
13. Voltage Regulator
14. Lock Nut
15. Plate
16. Key
17. Choke Cable
18. Choke Lever Kit
19. Ignition Switch
20. Main Wiring Harness
21. Washer
22. T-Fitting (340/440 cc)
23. Foam
24. Ignition Washer
25. Ignition Nut
26. Decal

27. Decal
28. Cap Screw
29. Cable Tie
30. Cable Tie
31. Headlight Wiring Harness
32. Choke Nut
33. Washer (340/440 cc)

*Not Illustrated - 12-Volt Receptacle (550 cc)

*Not Illustrated - Posistor (550 cc)

Console

(Carbureted Models - Style A)

7

7-23

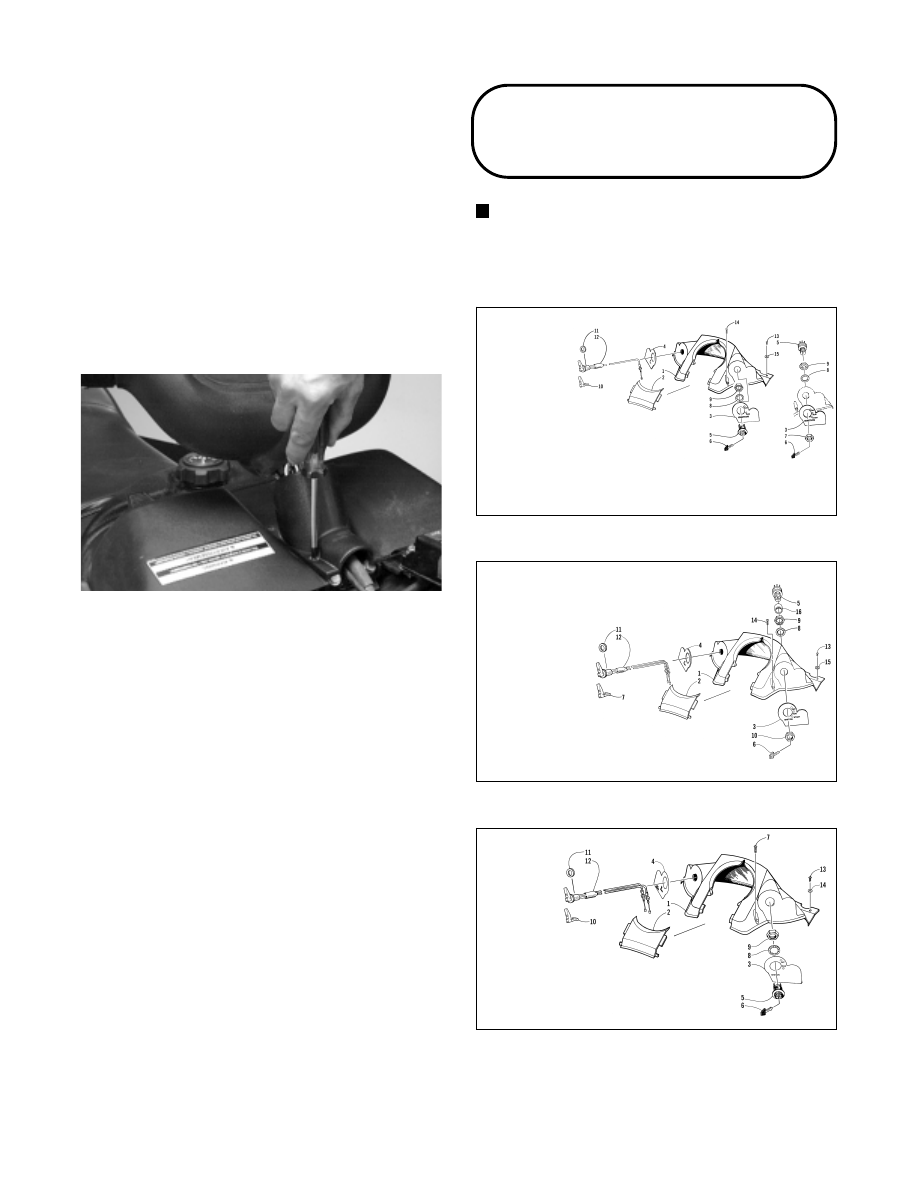

REMOVING

1. Pull the recoil  starter rope  outward; then tie a

slip-knot in the recoil rope near the case. Slowly
allow the rope to retract to the knot.

2. Untie the knot in the end of the recoil starter rope;

then remove the handle from the rope. Account for
the cap.

3. Remove the cotter pin and pin securing the shift

lever to the shift pivot; then pull the shift lever out
of the console.

4. Remove the four screws securing the steering post

cover; then remove the steering post cover.

Fig. 7-83

AF906D

5. Remove the screws securing the console; then raise

the console.

6. Disconnect the wiring harness from the ignition

switch. Remove the knurled nut securing the choke
assembly to the console; then slide the choke cable
out of the console.

7. If applicable, remove the primer; then remove the

console.

INSTALLING

1. Place the console into position; then (if applicable)

install the primer.

2. Connect the wiring harness to the ignition switch.

Secure the choke assembly to the console with the
knurled nut.

3. Secure the console with screws.

4. Secure the steering post cover with four screws.

5. Slide the shift lever into the hole in the console;

then secure the shift lever to the shift pivot with the
pin and cotter pin.

6. Thread the recoil starter rope through the console

and handle. Tie a knot at the end of the recoil rope.
Seat the cap. Remove the slip-knot and allow the
rope to retract.

Console

(Carbureted Models - Style B)

NOTE: Determine which type of console is being

removed and installed and refer to the appropriate
illustration for component details; then remove and
install accordingly.

Fig. 7-84

0735-003

Fig. 7-85

0735-021

Fig. 7-86

0733-357

KEY

1. Console
2. Door
3. Decal
4. Decal
5. Ignition Switch
6. Key
7. Nut (Electric Start)
8. Lock Washer
9. Nut

10. Choke Lever Kit

11. Choke Nut
12. Choke Cable
13. Self-Tapping Screw
14. Self-Tapping Screw
15. Washer

KEY

1. Console
2. Door
3. Decal
4. Decal
5. Ignition Switch
6. Key
7. Choke Lever Kit
8. Lock Washer
9. Nut

10. Nut
11. Choke Nut
12. Choke Cable
13. Self-Tapping Screw
14. Self-Tapping Screw
15. Washer
16. Spacer

KEY

1. Console
2. Door
3. Decal
4. Decal
5. Ignition Switch
6. Key
7. Self-Tapping Screw
8. Lock Washer
9. Ignition Nut

10. Choke Lever Kit

11. Choke Nut
12. Choke Cable
13. Self-Tapping Screw
14. Washer

7-24

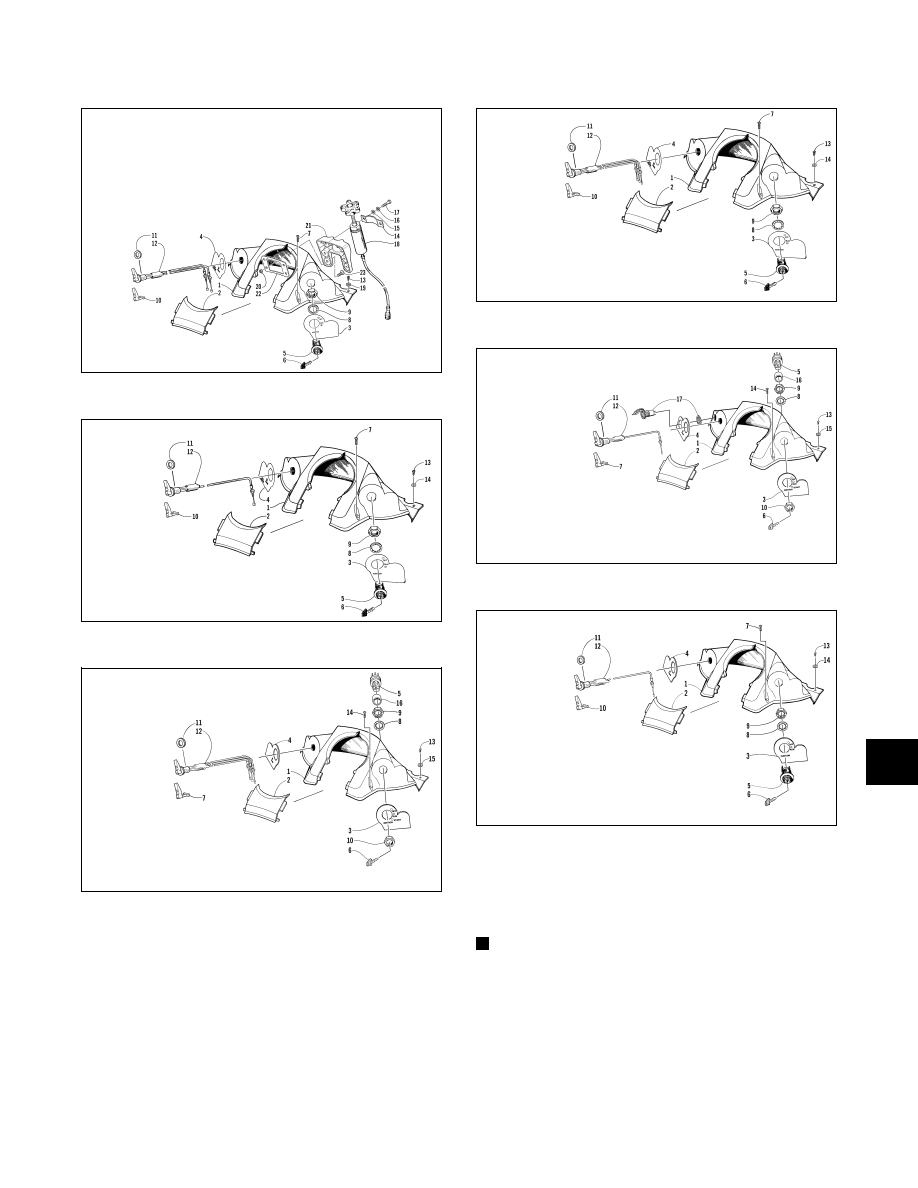

Fig. 7-87

0734-194

Fig. 7-88

0734-242

Fig. 7-89

0735-155

Fig. 7-90

0734-288

Fig. 7-91

0735-283

Fig. 7-92

0734-562

REMOVING

1. Remove the self-tapping screws securing the

console; then raise the console.

NOTE: If applicable, remove the cap screws and

washers securing the remote adjuster clamp to the
console; then lay  the adjuster  on the air-intake
silencer.

2. Disconnect the wiring harness from the ignition

switch and the outlet (if applicable). Remove the
choke nut securing the choke assembly to  the
console; then slide the choke cable out of the
console.

3. Remove the console.

KEY

1. Console
2. Door
3. Decal
4. Decal
5. Ignition Switch
6. Key
7. Self-Tapping Screw
8. Lock Washer
9. Ignition Nut

10. Choke Lever Kit
11. Choke Nut
12. Choke Cable
13. Self-Tapping Screw
14. Retainer Bracket
15. Washer
16. Lock Washer
17. Cap Screw
18. Reservoir Assy
19. Washer

20. Hex Nut
21. Mounting

Bracket

22. Backing Plate
23. Machine Screw

KEY

1. Console
2. Door
3. Decal
4. Decal
5. Ignition Switch
6. Key
7. Self-Tapping Screw
8. Lock Washer
9. Ignition Nut

10. Choke Lever Kit

11. Choke Nut
12. Choke Cable
13. Self-Tapping Screw
14. Washer

KEY

1. Console
2. Door
3. Decal
4. Decal
5. Ignition Switch
6. Key
7. Choke Lever Kit
8. Lock Washer
9. Ignition Nut

10. Retaining Nut
11. Choke Nut

12. Choke Cable
13. Self-Tapping Screw
14. Self-Tapping Screw
15. Washer
16. Spacer

11. Choke Nut
12. Choke Cable
13. Self-Tapping Screw
14. Washer

KEY

1. Console
2. Door
3. Decal
4. Decal
5. Ignition Switch
6. Key
7. Self-Tapping Screw
8. Lock Washer
9. Ignition Nut

10. Choke Lever Kit

KEY

1. Console
2. Door
3. Decal
4. Decal
5. Ignition Switch
6. Key
7. Choke Lever Kit
8. Lock Washer
9. Ignition Nut

10. Retaining Nut
11. Choke Nut
12. Choke Cable
13. Self-Tapping Screw

14. Self-Tapping Screw
15. Washer
16. Spacer
17. Outlet w/Nut

KEY

1. Console
2. Door
3. Decal
4. Decal
5. Ignition Switch
6. Key
7. Self-Tapping Screw
8. Lock Washer
9. Ignition Nut

10. Choke Lever Kit
11. Choke Nut

12. Choke Cable
13. Self-Tapping Screw
14. Washer

7

7-25

INSTALLING

1. Place the console into position.

2. Connect the wiring harness to the ignition switch

and  the outlet (if applicable). Secure the choke
assembly to the console with the choke nut.

3. Secure the console with the self-tapping screws.

NOTE: If applicable, place the remote adjuster and

clamp into position on the console; then secure
with the cap screws and washers. Tighten securely.

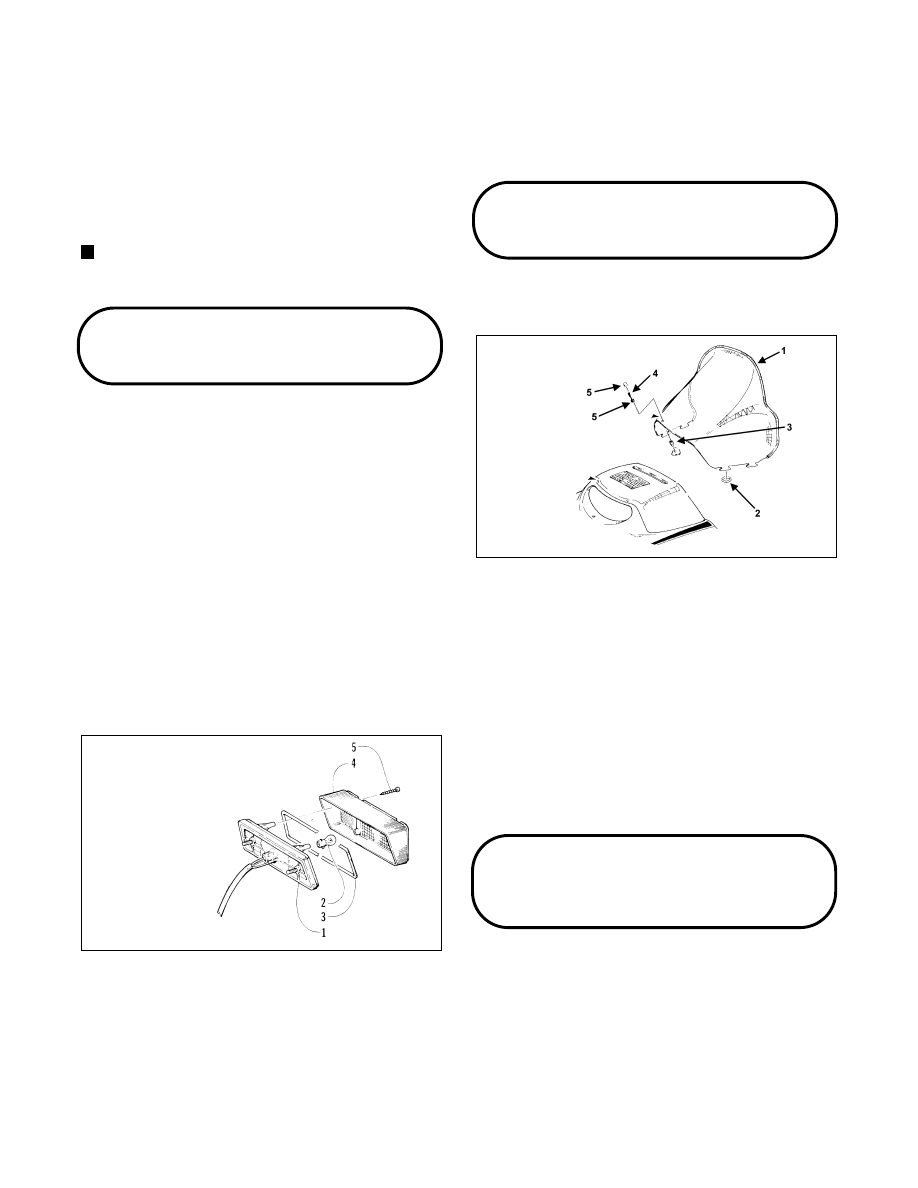

Taillight Housing

REMOVING

1. Remove the four screws securing the taillight lens

to the housing. Account for a gasket.

2. Remove the four machine screws securing  the

backing plate to the taillight housing.

3. Remove the two screws, lock washers, and washers

securing the seat base to the tunnel. Lift the seat
from the  tunnel.  Disconnect the  taillight  wiring
harness.

4. Remove the two lock nuts and washers securing the

taillight housing to the rear of the seat base. Pull the
housing free of the base.

INSTALLING

Fig. 7-93

728-384B

1. Connect the wiring harness and place the seat into

position. Secure with two screws, lock nuts, and
washers.

2. Place the taillight housing into position and secure

to the seat base with two lock nuts and washers.
Tighten securely.

3. Install the taillight bulb, gasket, and lens. Secure

lens with four screws.

4. Secure the backing plate to the taillight housing

with the existing machine screws.

Windshield

REMOVING

Fig. 7-94

731-745A

1. Remove the O-rings securing windshield to the hood.

2. Remove the caps covering the screws; then remove

the screws w/snaps.

3. Remove the windshield.

INSTALLING

1. Place the windshield into position and install the

O-rings.

2. Secure the  windshield  to the  hood with screws

w/snaps. Install the caps.

Backrest/Rack/Taillight

Assembly

REMOVING

1. Remove  the  cap screws, washers, and cap  nuts

securing the rack to the backrest.

2. In turn on each side, remove the two cap screws

(inside the tunnel) securing the backrest assembly
to the tunnel. Account for the washers.

3. Disconnect the passenger handwarmer wiring

harness.

KEY

1. Taillight

w/Socket Assy

2. Bulb
3. Gasket
4. Lens
5. Retaining Screw

KEY

1. Windshield
2. O-Ring
3. Expansion Nut
4. Machine Screw
5. Snap and Cap

7-26
