0686-536

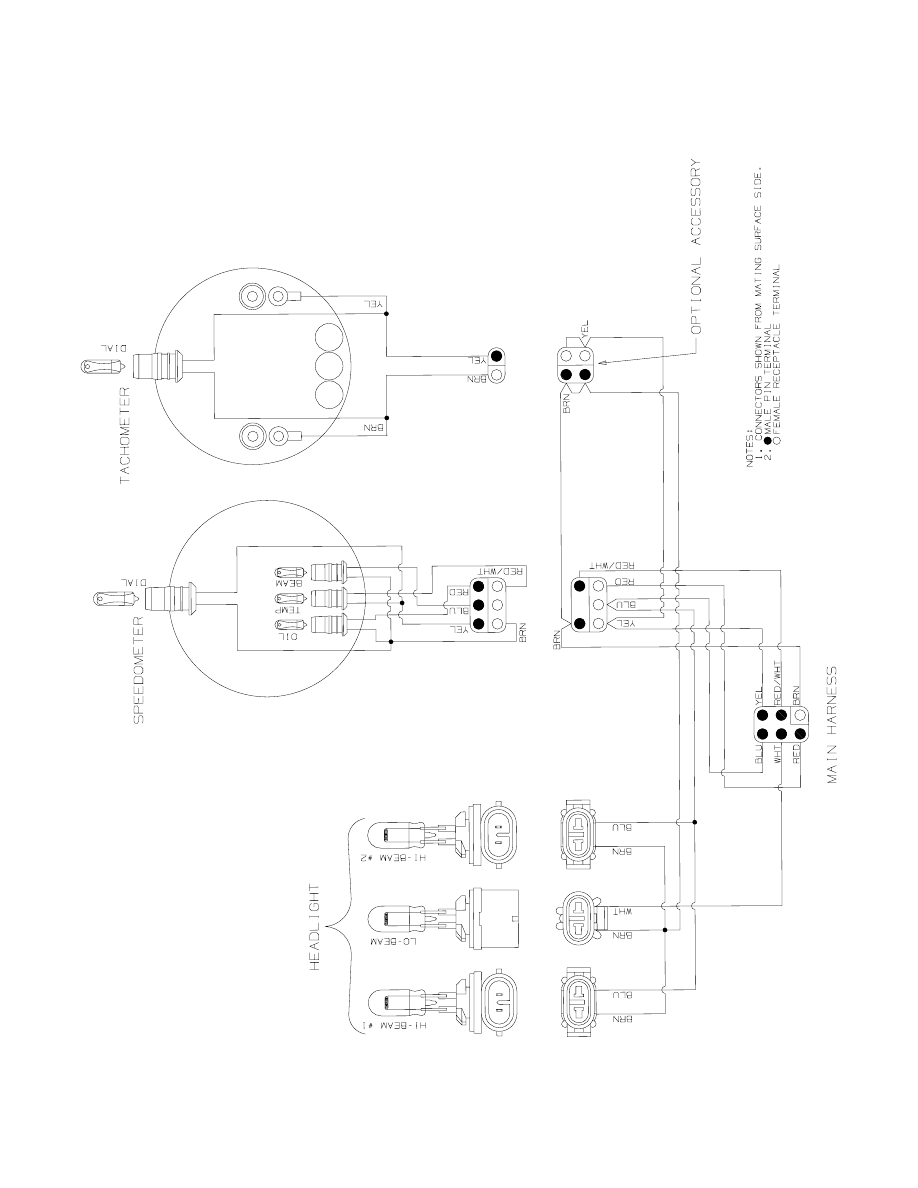

Harness IV

6-31

0686-601

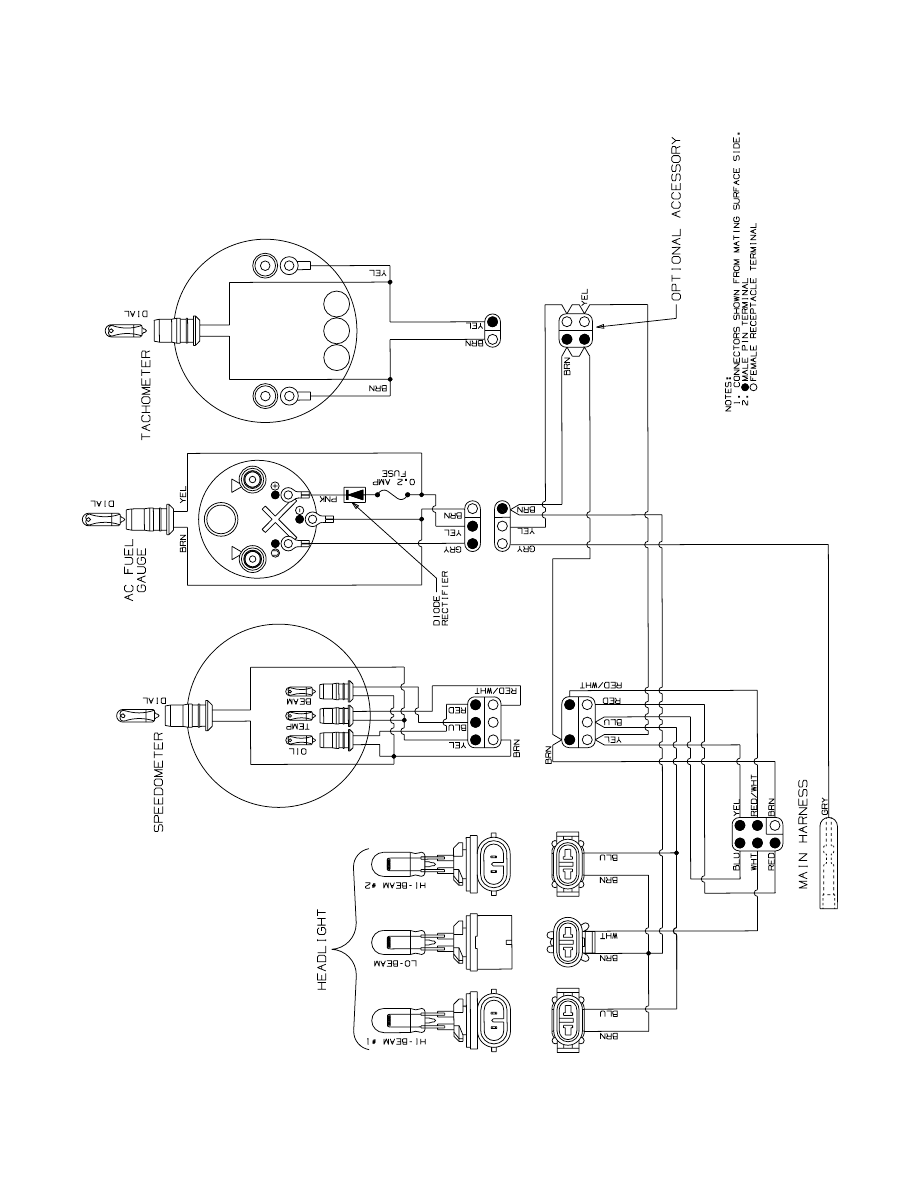

Harness V

6-32

SECTION 7 — STEERING AND BODY

TABLE OF CONTENTS

Steering Post (AWS III) . . . . . . . . . . . . .

7-2

Steering Post (AWS V) . . . . . . . . . . . . .

7-3

Ski (Plastic) . . . . . . . . . . . . . . . . . . .

7-8

Ski (Steel) . . . . . . . . . . . . . . . . . . . .

7-9

Drag Link . . . . . . . . . . . . . . . . . . . . 7-10
Front Tie Rods . . . . . . . . . . . . . . . . . 7-12
Spindle . . . . . . . . . . . . . . . . . . . . . 7-13
Steering Tie Rod . . . . . . . . . . . . . . . . 7-14
Ski Alignment . . . . . . . . . . . . . . . . . . 7-16
Front Suspension Arms . . . . . . . . . . . . . 7-17
Front Suspension (Ski) Shock Absorber . . . . 7-21
Sway Bar . . . . . . . . . . . . . . . . . . . . 7-21
Console (EFI Models) . . . . . . . . . . . . . . 7-22
Console (Carbureted Models - Style A) . . . . . 7-23
Console (Carbureted Models - Style B) . . . . . 7-24
Taillight Housing

. . . . . . . . . . . . . . . . 7-26

Windshield

. . . . . . . . . . . . . . . . . . . 7-26

Backrest/Rack/Taillight Assembly

. . . . . . . 7-26

Tunnel/Rear Bumper/Snowflap . . . . . . . . . 7-28
Headlight Assembly (1 Bulb Halogen) . . . . . 7-31
Adjusting Headlight Aim (1 Bulb Halogen) . . . 7-32
Headlight Assembly (3 Bulb Halogen) . . . . . 7-32
Adjusting Headlight Aim (3 Bulb Halogen) . . . 7-33
Torque Specifications . . . . . . . . . . . . . . 7-33

7

7-1

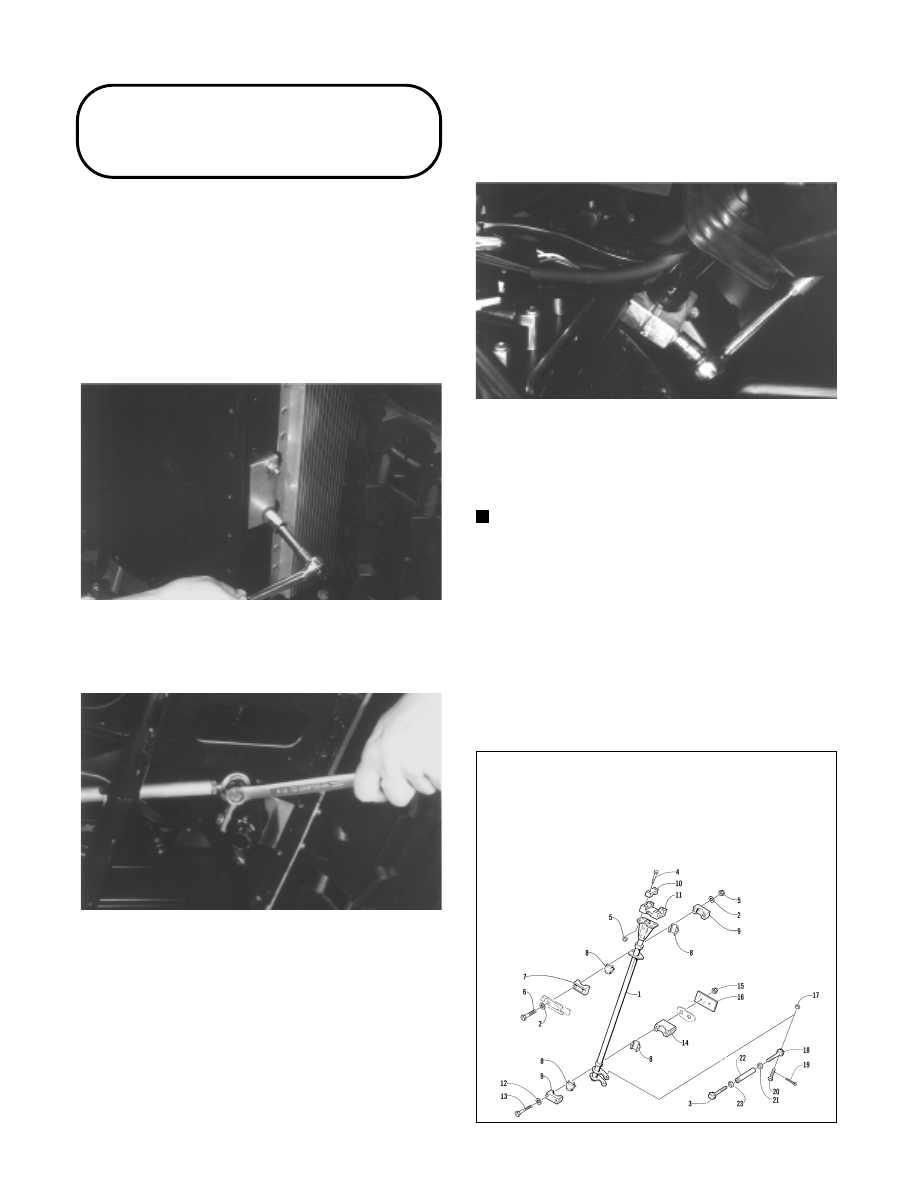

Steering Post

(AWS III)

REMOVING

1. Tip the snowmobile on its side. Remove the screws

securing the skid plate.

2. Remove the two cap screws and lock nuts securing

the lower steering post bracket to the front end
assembly. Account for the two washers, bearing
caps, bearing halves, and washers.

Fig. 7-1

AL046

3. Remove the cotter pin, cap screw, and lock nut

securing the steering arm to the steering post.

Fig. 7-2

AL089

4. Tip the snowmobile upright. Remove the handlebar

pad.

5. Remove the four lock nuts and cap screws securing

the adjuster caps to the adjuster block; then remove
the caps. Place the handlebar assembly to the side.
Remove the adjuster block.

6. Remove the four machine screws securing  the

console.

7. Remove the two cap screws and lock nuts securing

the steering post to the steering support. Account
for the backing plate, two washers, bearing caps,
bearing halves, and washers.

Fig. 7-3

AL090

8. Carefully slide the steering post out of the chassis.

Be careful not to hook any wires or hoses.

INSPECTING

NOTE: Whenever a part is worn excessively,

cracked, or damaged in any way, replacement is
necessary.

1. Inspect all welded areas for cracks or deterioration.

2. Inspect the steering post and steering-post brackets

for cracks, bends, or wear.

3. Inspect the bearing halves, bearing caps, and

bearing housings for cracks or wear.

INSTALLING

Fig. 7-4

0730-785

KEY

1. Steering Post
2. Washer
3. Tie Rod Ball Joint
4. Cap Screw
5. Lock Nut
6. Cap Screw
7. Upper Bearing Housing
8. Steering Post Half Bearing
9. Bearing Cap

10. Adjuster Cap
11. Adjuster Block
12. Washer
13. Cap Screw

14. Lower Bearing Housing
15. Lock Nut
16. Backing Plate
17. Lock Nut
18. Tie Rod Ball Joint
19. Cotter Pin
20. Cap Screw
21. Hex Nut
22. Tie Rod Tube
23. Hex Nut
