Snowmobile Arctic Cat (2000 year). Manual - part 33

2

2-117

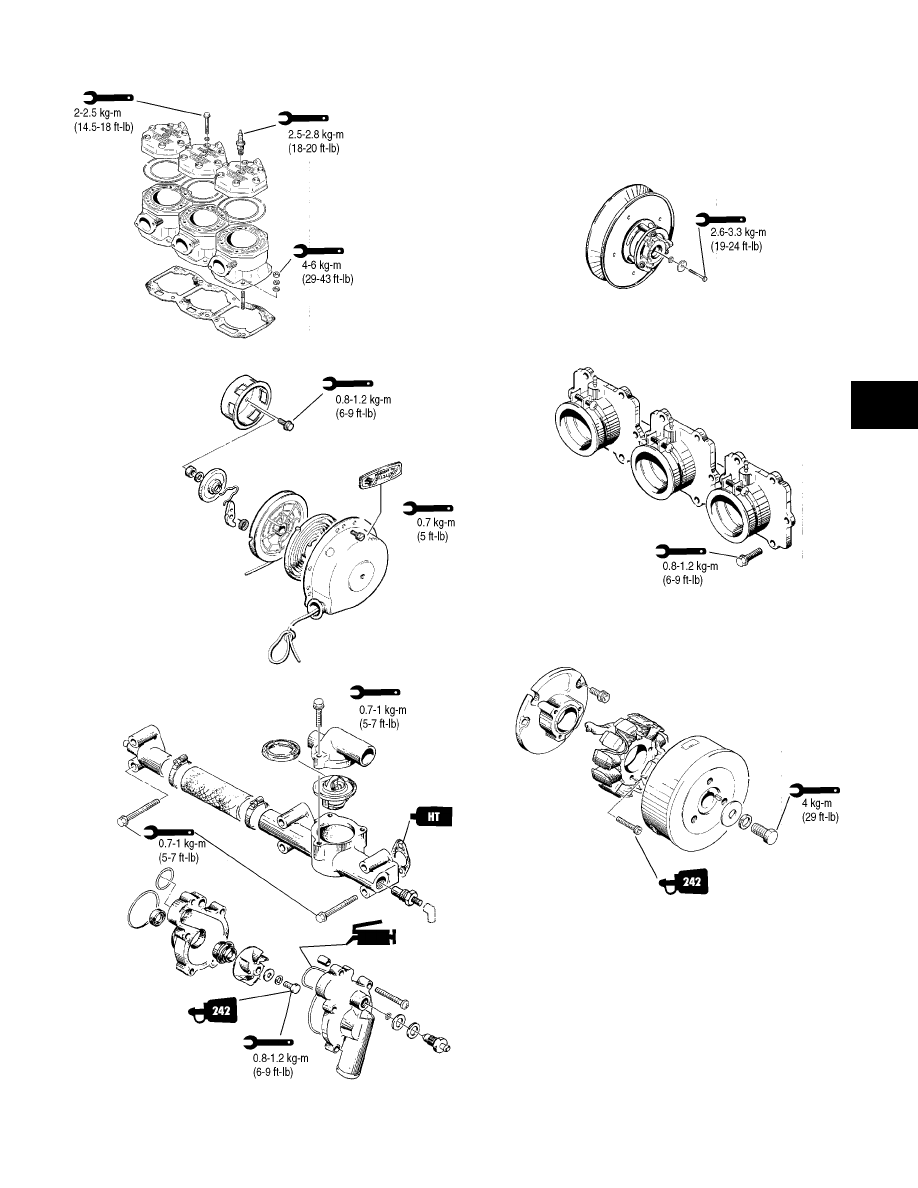

Installing Engine

Table of Contents

60 cc Model . . . . . . . . . . . . . . . . . . 2-118
Twin F/C Models . . . . . . . . . . . . . . . 2-119
Twin L/C Models . . . . . . . . . . . . . . . 2-122
Triple Models . . . . . . . . . . . . . . . . . 2-124

Installing Engine

(60 cc Model)

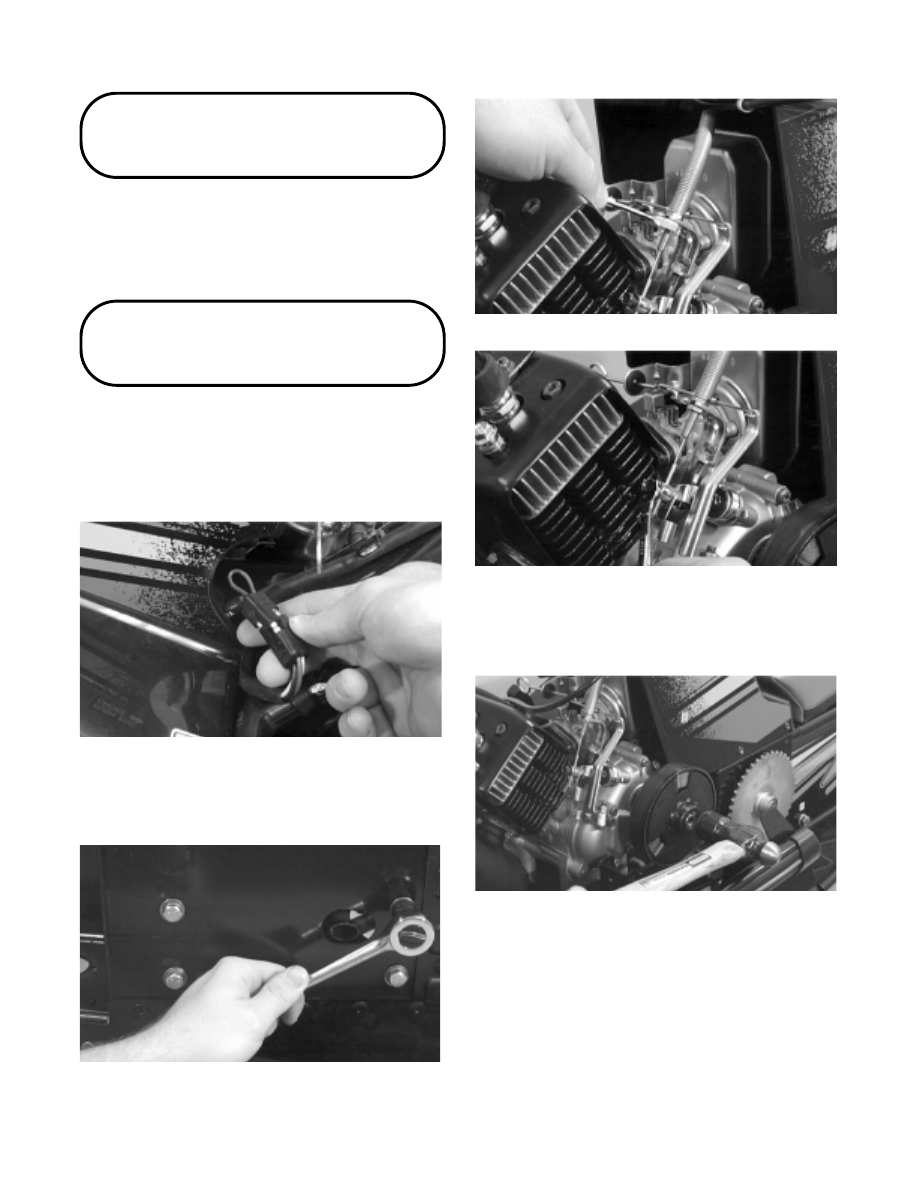

1. Place the engine assembly into position on the front

end.

2. Connect the engine wiring harness to the main

wiring harness.

Fig. 2-425

A957

3. Install the four cap screws, washers, and lock

washers securing the engine to the front end. Do not
tighten at this time.

Fig. 2-426

A958

4. Attach the throttle cable.

Fig. 2-427

A953

Fig. 2-428

A954

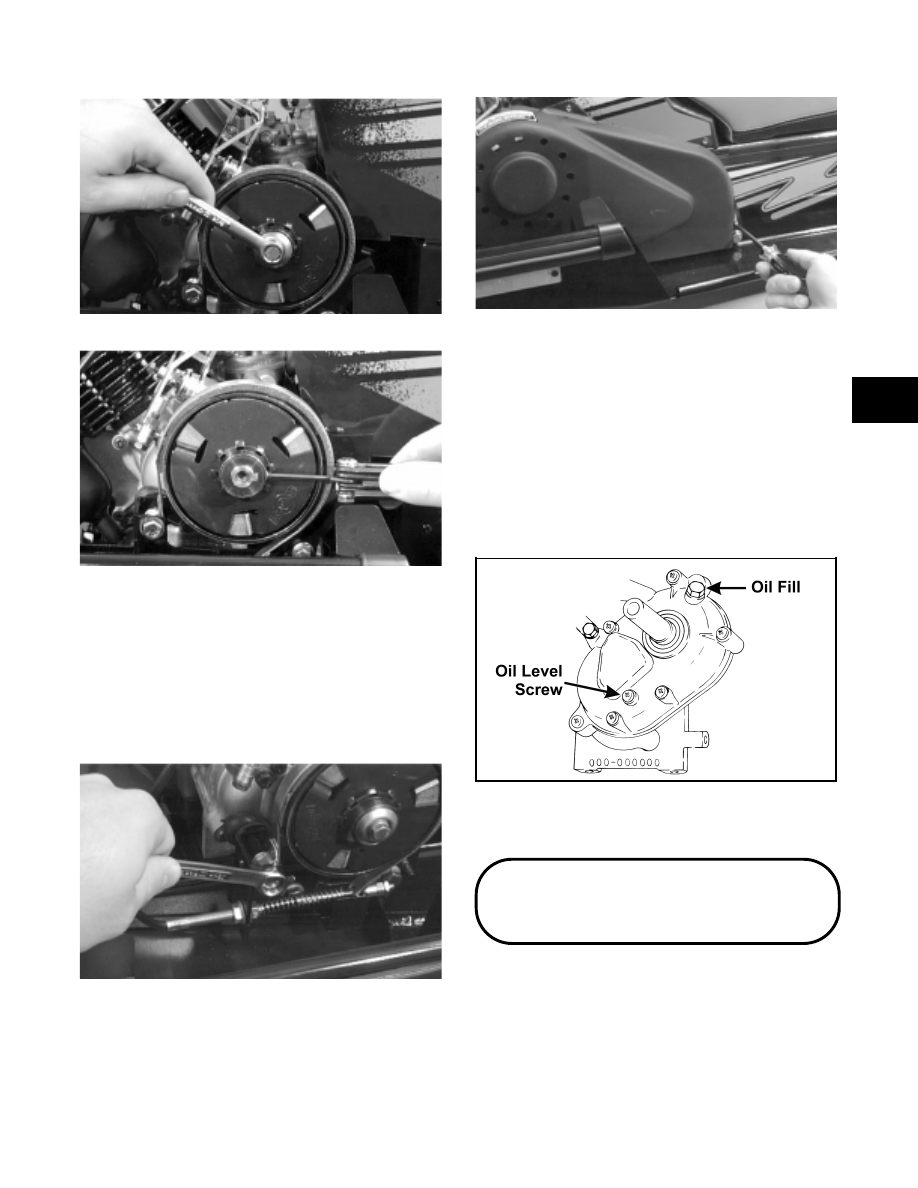

5. Align the clutch key with the primary shaft keyway;

then using a hammer, gently drive the clutch onto
the primary shaft.

Fig. 2-429

A895

6. Secure the clutch with a washer and cap screw

tightened to 0.8-1 kg-m (6-7 ft-lb); then tighten the
set screw.

2-118

Fig. 2-430

A946

Fig. 2-431

A947

7. Install the drive chain making sure the spring lock is

seated properly.

8. Align the drive and driven sprockets; then from

beneath tighten the engine mounting cap screws to
2.1-2.8 kg-m (15-20 ft-lb).

9. Install the brake band assembly and brake cable.

Fig. 2-432

A951

10. Install the chain guard.

Fig. 2-433

A940

11. Using the cap screw, secure the hood cable to the

engine.

12. Remove the oil fill plug located on the top of the gear

case cover.

13. Remove the oil level screw from the lower side of

the gear case cover.

14. Add SAE #10W-30 oil into the fill hole until oil

flows out oil level hole.

Fig. 2-434

0726-196

15. Install the oil level screw and the oil fill plug.

Installing Engine

(Twin F/C Models)

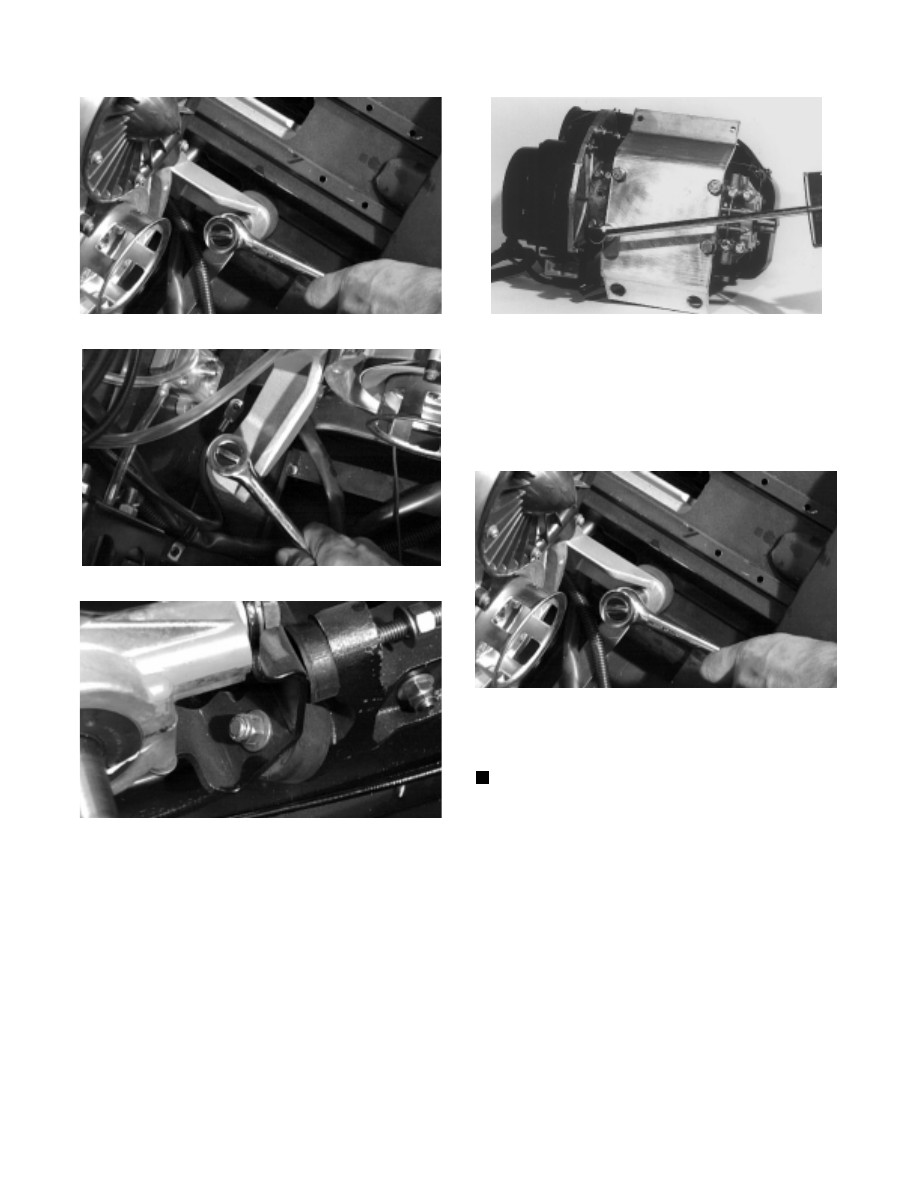

1. On the Panther/Z models, place each engine

mounting bracket onto the engine. Secure with cap
screws, washers, and lock washers. Tighten to 2.8
kg-m (20 ft-lb).

2. On the Panther/Z models, place the engine assembly

into position in the engine compartment. Secure the
engine to the front end with the cap screws, washers,
and lock nuts. Tighten to 2.8-3.5 kg-m (20-25 ft-lb).

2

2-119

Fig. 2-435

AL201D

Fig. 2-436

AL200D

Fig. 2-437

AL199D

3. On the Bearcat models, apply red Loctite #271 to the

threads of the four engine plate mounting cap
screws. Place the plate into position on the engine
and secure with four cap screws and lock washers.
Tighten to 7.6 kg-m (55 ft-lb).

Fig. 2-438

AB063

4. On the Bearcat models, place the engine with plate

assembly into position in the engine compartment;
then making sure the female mounts and cup
washers are properly positioned, secure the engine
plate with cap screws and washers. Tighten to
2.8-3.5 kg-m (20-25 ft-lb).

Fig. 2-439

AL201D

5. Connect the oil-supply hose to the oil-injection

pump; then bleed the system (see Section 4).

NOTE: If equipped with electric start, place the

starter motor bracket on the crankcase and install
the front two and lower rear cap screws, lock
washers, and washers. Place the starter motor into
position and secure with two washers and lock nuts.

6. Connect the oil-injection cable to the oil-injection

pump control arm and secure the cable mounting pin
with a nylon washer and E-clip.

7. Place the carburetor(s) into position making sure the

boot(s) are properly positioned and secure with the
flange clamp(s).

2-120
