Снегоход Ski-Doo skandic wt/swt. Руководство - часть 11

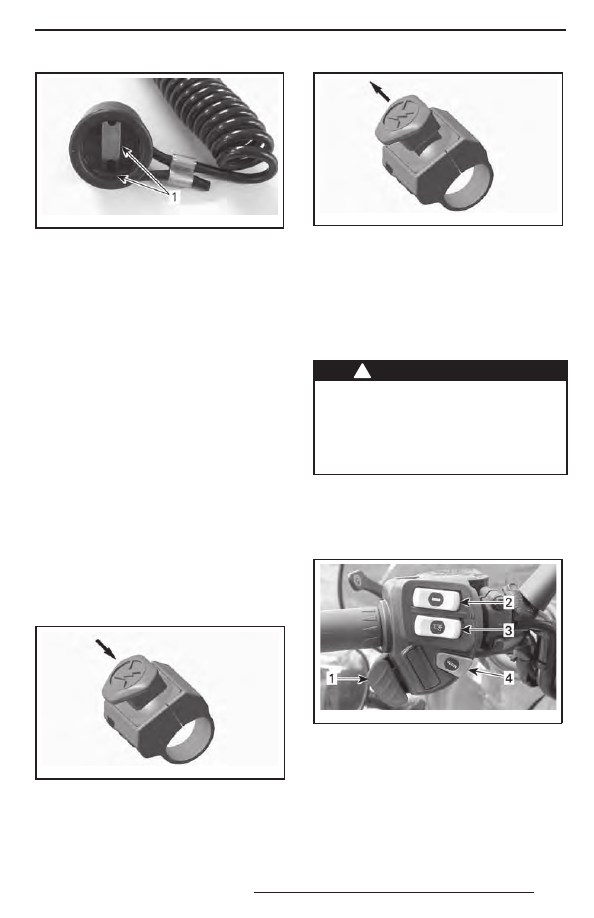

mmo2 011 -004-100_a

КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсутствие загрязнений и снега

Универсальность системы DESS
Авторизованный дилер Ski-Doo может за-

программировать систему DESS Вашего

снегохода для работы с 8-ю различными

ключами DESS.
Мы рекомендуем приобрести дополни-

тельный шнур безопасности у Вашего

авторизованного дилера Ski-Doo. Если

Вы владеете несколькими снегоходами,

оборудованными системой DESS, дилер

Ski-Doo может запрограммировать их та-

ким образом, чтобы каждый из них мог

работать с ключами DESS от других сне-

гоходов.

6) Выключатель двигателя

Выключатель двигателя расположен

справа на руле.
Используйте этот выключатель для оста-

новки двигателя в экстренной ситуации.
Для остановки двигателя следует нажать

на кнопку (переведя её, тем самым, в по-

ложение «OFF»).

mmo2 007 -009-038_a

ПОЛОЖЕНИЕ «OFF» (выкл.)

Чтобы обеспечить возможность запуска

двигателя, выключатель должен нахо-

диться в верхнем положении (ON).

mmo2 007 -009-038_b

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно ознако-

миться с работой этого устройства путём

многократного использования при пер-

вой поездке и в дальнейшем для любой

остановки двигателя. Приобретённые на-

выки будут очень полезны, если Вы ока-

жетесь в экстремальной ситуации.

ПРЕДОСТЕРЕЖЕНИЕ

Если поводом для аварийной оста-

новки двигателя послужила какая-

то неисправность, то перед запуском

двигателя необходимо найти и устра-

нить её причину. Обратитесь к авто-

ризованному дилеру Ski-Doo.

7) Многофункциональный

переключатель

Многофункциональный переключатель

расположен слева на руле.

mmo2 007 -003-003_a

1. Переключатель света фары
2. Выключатель электрообогрева рукояток руля
3. Выключатель электрообогрева рычага дрос-

сельной заслонки

4. Кнопка пуска двигателя

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Кнопка пуска двигателя
Нажмите кнопку, чтобы запустить двига-

тель. Подробно процедура пуска описа-

на в главе «ПУСК ДВИГАТЕЛЯ» раздела

«УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ».
Переключатель света фары
Для выбора ДАЛЬНЕГО или БЛИЖНЕ-

ГО света фары нажмите переключатель.

Приборы освещения автоматически

включаются при работающем двигателе.
Выключатель электрообогрева

рукояток руля
ПРИМЕЧАНИЕ: Обогрев рукояток руля

функционирует только тогда, когда час-

тота вращения коленчатого вала превы-

шает 2000 об/мин.
Выберите положение переключателя, ко-

торое позволит обеспечить необходимую

интенсивность обогрева и поддержание

комфортной для Ваших рук температуры.

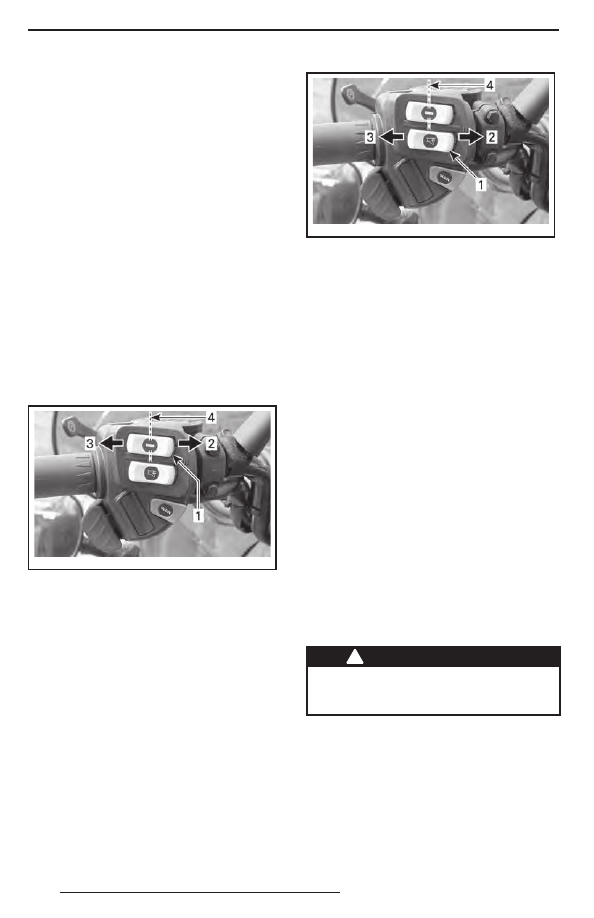

mmo2 007 -003-003_b

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рукояток руля
2. Горячо
3. Тепло
4. Выключено («OFF»)

Выключатель электрообогрева

рычага дроссельной заслонки
ПРИМЕЧАНИЕ: Обогрев рычага дрос-

сельной заслонки функционирует толь-

ко тогда, когда частота вращения колен-

чатого вала превышает 2000 об/мин.
Выберите положение переключателя, ко-

торое позволит обеспечить необходимую

интенсивность обогрева и поддержание

комфортной для Вашего большого паль-

ца температуры.

mmo2 007 -003-003_c

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Горячо
3. Тепло
4. Выключено («OFF»)

8) Рычаг переключения

передач

С помощью данного рычага осуществля-

ется переключение передач. Коробка пе-

редач данного снегохода имеет две пе-

редачи для движения вперёд, передачу

заднего хода и нейтраль.
См. главу «ФУНКЦИОНИРОВАНИЕ КО-

РОБКИ ПЕРЕДАЧ» раздела «УКАЗАНИЯ

ПО ЭКСПЛУАТАЦИИ».
ПРИМЕЧАНИЕ: Чтобы перевести рычаг

переключения из нейтрали в положение

заднего хода, необходимо нажать рукоят-

ку рычага переключения передач вниз.

9) Регулируемые зеркала

Каждое из зеркал может быть отрегули-

ровано в соответствии с пожеланиями во-

дителя посредством аккуратного враще-

ния зеркального элемента.

ПРЕДОСТЕРЕЖЕНИЕ

Регулировка зеркал выполняется

на неподвижном снегоходе, останов-

ленном в безопасном месте.

10) Возимый комплект

инструментов

В комплект снегохода входит набор ин-

струментов, необходимый для проведе-

ния элементарного технического обслу-

живания.
Держатель для инструментов находится

в моторном отсеке на кожухе вариатора.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ВНИМАНИЕ

Убедитесь, что комплект

инструментов правильно установлен

и надёжно закреплён, чтобы не допус-

тить его контакт с ремнём вариатора

или ведущим шкивом.
Чтобы снять комплект инструментов с за-

щитного кожуха шкива, отстегните петлю

с нижней части кожуха и извлеките фут-

ляр с инструментами вперёд.

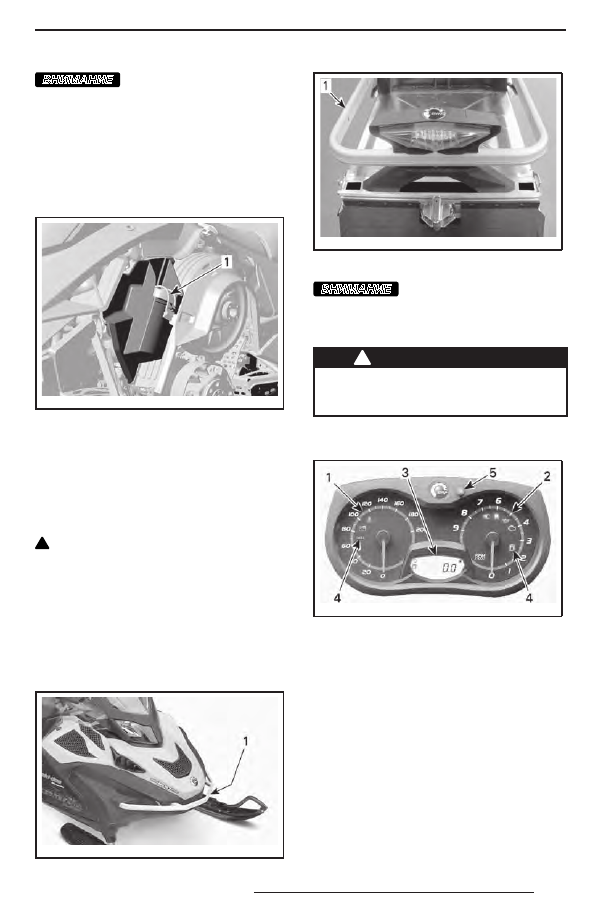

mmo2 008 -003-061_a

ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов

11) Передний бампер

и направляющая

багажника

Используйте рукоятку/бампер для подъ-

ёма снегохода вручную.

ОСТОРОЖНО Практикуйте правиль-

ную технику подъёма, преимуществен-

но используйте силу ног. Не предпри-

нимайте попыток поднять переднюю

или заднюю часть снегохода, если

это превосходит Ваши физические

возможности. Для подъёма снего-

хода используйте соответствующие

технические средства или обратитесь

к кому-нибудь за помощью.

mmo2 011 -007-008_a

ТИПОВОЙ ВАРИАНТ
1. Передний бампер

mmo2 009 -004-013_a

ТИПОВОЙ ВАРИАНТ
1. Направляющая багажника

ВНИМАНИЕ

Не буксируйте и не под-

нимайте снегоход за лыжи.

12) Информационный центр

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установки

режимов информационного центра

во время движения снегохода.

Описание информационного

центра

mmo2 008 -003-013_g

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР (СТАНДАРТ)
1. Спидометр
2. Тахометр
3. Цифровой дисплей
4. Сигнальные лампы
5. Кнопка SET (S) (установка)

ПРИМЕЧАНИЕ: Информационный центр

настроен на заводе для показаний в Бри-

танской системе мер, однако его настрой-

ку можно изменить для показаний еди-

ниц в Метрической системе мер. Для это-

го следует обратиться к дилеру Ski-Doo.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

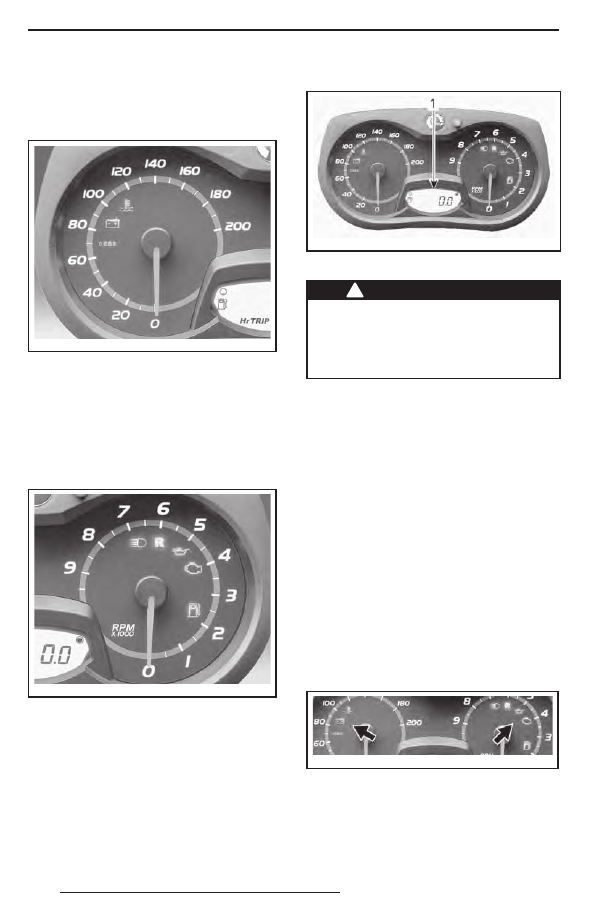

1) Спидометр
Отображает скорость движения снегохо-

да в километрах или в милях в зависи-

мости от выбранной установки.

mmo2 008 -003-014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)
Отображает частоту вращения коленча-

того вала двигателя в оборотах в мину-

ту (об/мин). Для получения фактической

частоты вращения коленчатого вала не-

обходимо показания прибора умножить

на 1000.

mmo2 008 -003-019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

mmo2 008 -003-013_h

1. Цифровой дисплей

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установки

режимов информационного центра

во время движения снегохода — это

может привести к потере контроля

над снегоходом.

Многофункциональный дисплей исполь-

зуется для:
– отображения сообщения WELCOME

при активации электрооборудования;

– отображения сообщения распознава-

ния ключа;

– отображения различных параметров,

выбранных водителем;

– активации и изменения параметров раз-

личных функций или режимов работы;

– отображения сообщений, отображае-

мых в виде бегущей строки, об акти-

вированных функциях или неисправ-

ностях;

– отображения кодов неисправностей.
4) Сигнальные лампы

и предупреждающие

сообщения

mmo2 008 -003-024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведено

в таблице. Для получения более подроб-

ной информации о сигнальных лампах см.

раздел «СИСТЕМА МОНИТОРИНГА».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
