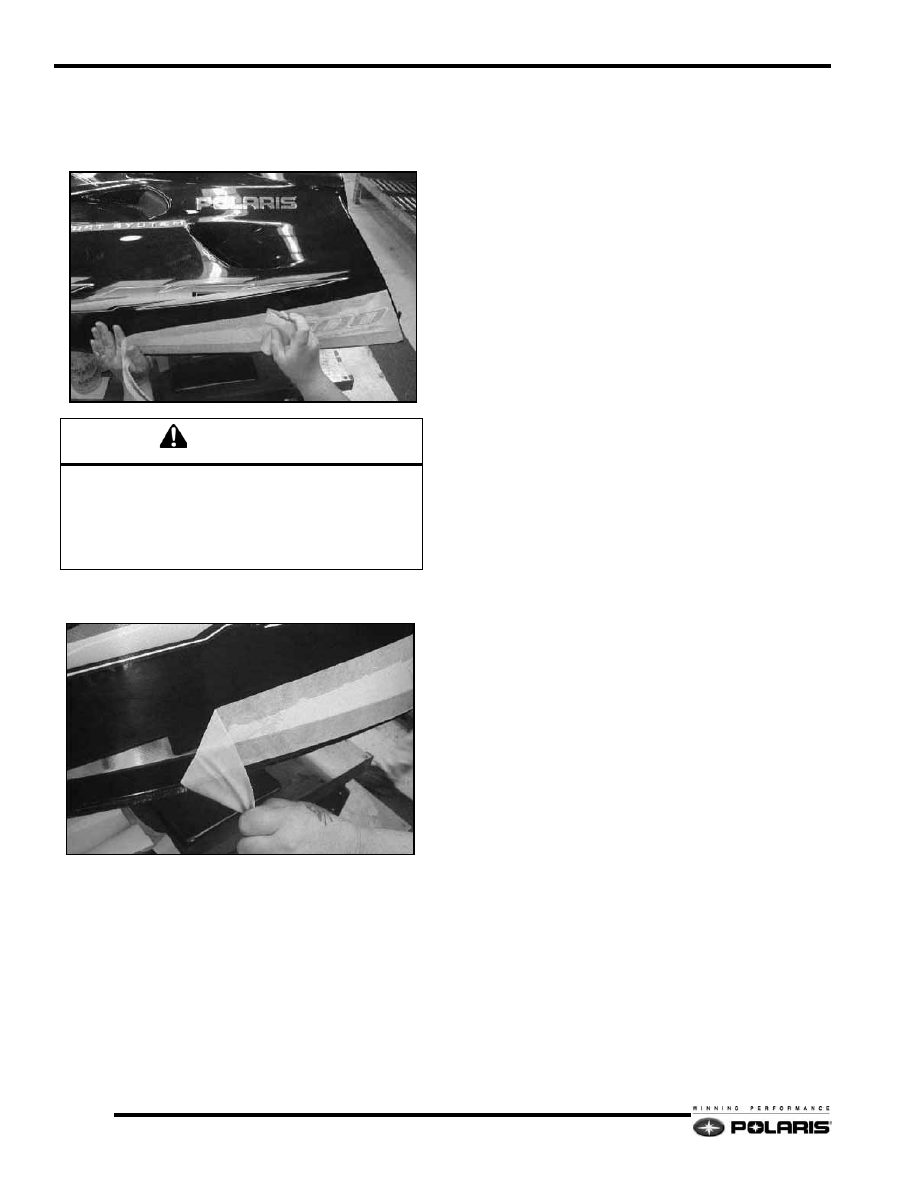

10.12

Chassis

4.

Apply the decal and slowly work the decal down using a
clean squeegee to lay the decal straight and to avoid
creating air bubbles. Do NOT remove the decal mask until
the decal is fully applied.

5.

When finished installing the decal, carefully remove the
decal mask at a 180_ angle.

6.

Peel the backing off and install the urocals in the
appropriate places. These also have strong adhesives and
once applied they cannot be removed easily. Use a wall
paper roller to adhere all surfaces of the urocal. Urocal
decals are rigid and need to be rolled to ensure good
adhesion, particularly on the edges.

CAUTION

O

NCE



THE



ADHESIVE



STICKS

,

IT



CAN



BE



VERY



DIFFICULT



TO



PULL



THE



DECAL



BACK



OFF



OF



THE



HOOD

. U

SE



EXTREME



CARE

! I

F



YOU



ENCOUNTER



AIR



BUBBLES

 DO NOT

ATTEMPT



TO



USE



A



STRAIGHT



PIN



TO



POKE



THE



BUBBLE



AND



LET



THE



AIR



OUT

. A

HOLE



POKED



IN



A



CHROME



DECAL



WILL



BE



VERY



NOTICEABLE

.

Battery and Electrical Systems

11.1

CHAPTER 11

Battery and Electrical Systems

11

SPECIFICATIONS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.2

ENGINE MODELS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.2
SPARK PLUGS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.2
CHARGING SYSTEM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.2
IGNITION TIMING  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.2

CONVENTIONAL BATTERY  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.3

BATTERY PREPARATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.3
SPECIFICATIONS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.3
REFILLING A CONVENTIONAL BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.3

FRESH PACK BATTERY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.3

BATTERY PREPARATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.3
SPECIFICATIONS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.3

BATTERY TESTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.4

TESTING PROCEDURES  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.4
OPEN CIRCUIT VOLTAGE TEST (OCV). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.4
LOAD TEST  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.4
SPECIFIC GRAVITY TEST (CONVENTIONAL BATTERY) . . . . . . . . . . . . . . . . . . . . . . 11.4
OFF SEASON STORAGE  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.4

IGNITION TIMING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.5

TIMING PROCEDURE - CARBURETED ENGINES  . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.5
TIMING PROCEDURE - CFI ENGINES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.5
IGNITION TIMING CHART . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.6

THROTTLE POSITION SENSOR (TPS). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.7

TPS TEST TOOL SETUP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.7
USING THE TPS TEST TOOL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.7
TPS ADJUSTMENT - CARBURETED MODELS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.8
TPS ADJUSTMENT - CFI MODELS - USING DIGITAL WRENCH . . . . . . . . . . . . . . . . 11.8
TPS BASELINE ADJUSTMENT - CFI MODELS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.8
TPS IDLE SPEED ADJUSTMENT - CFI MODELS  . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.10
THROTTLE PLATE SYNCHRONIZATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.10

ELECTRIC START -
 IQ CARBURETED / CFI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.11

SYSTEM SCHEMATIC - 600 CARBURETED  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.11
SYSTEM SCHEMATIC - CFI  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.12
STARTER MOTOR / FLEX DRIVE ASSEMBLY  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.13
IQ BATTERY BOX ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.14

CARBURETED ELECTRICAL SYSTEMS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.15

600 HO STATOR SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.15
IGNITION COIL PACKS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.15
EXHAUST VALVE SOLENOID. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.15
KNOCK SENSOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.15
600HO COOLANT TEMPERATURE SENSOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.15
OIL LEVEL SENDER  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.15
2007 600 HO REGULATOR / RECTIFIER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.16
2008 RMK SHIFT 155 REGULATOR / RECTIFIER . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.16
2008 IQ SHIFT REGULATOR / RECTIFIER  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.17

DETONATION CONTROL (DET) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.17

OVERVIEW. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.17

VARIABLE EXHAUST SYSTEM (VES)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.17

OVERVIEW. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.17

DIAGNOSTIC PLUGS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.18

IQ CHASSIS POWER PLUG  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.18
IQ CFI FUEL PUMP PRIME PLUG. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.18

ELECTRONIC REVERSE (PERC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.18

11.2

Battery and Electrical Systems

SPECIFICATIONS

Engine Models

Spark Plugs

Charging System

Ignition Timing

Model Number

Engine

S3273-6044-PF6F
S3274-6044-PF6F
S3466-6044-PU6F
S3467-6044-PU6F

Liberty 600cc HO Carbureted

S3206-6044-PF6H
S3468-6044-PU6H
S3469-6044-PU6H

Liberty 600cc CFI

S3305-7044-PF7J
S3322-7044-PF7J
S3470-7044-PU7J
S3471-7044-PU7J

Liberty 700cc CFI

S3489-8044-PU8E
S3471-8044-PU8E

Liberty 800cc CFI

Model

Spark Plug

Gap (Inches / mm)

ALL MODELS
Standard
Optional

Champion
RN57YCC
NGK BPR9ES

0.025 / 0.63

Model

Stator Output

# of Pulses

ALL 600
CARBURETED

280W

6

ALL 600 / 700 /
800 CFI

400W

N/A

Model

Specification

ALL 600 CARBURETED

26° @ 3500 RPM
(Disconnect TPS)

ALL 600 / 700 / 800 CFI

18° @ Idle (1700 RPM
[0.95Vdc TPS]) and 120° Engine
Coolant Temperature

WARNING

PROPOSITION 65 WARNING

BATTERY



POSTS

,

TERMINALS

,

AND



RELATED



ACCESSORIES



CONTAIN



LEAD



AND



LEAD



COMPOUNDS

,

CHEMICALS



KNOWN



TO



THE



STATE



OF



CALIFORNIA



TO



CAUSE



CANCER



AND



RE

-

PRODUCTIVE



HARM

.

WASH



HANDS



AFTER



HANDLING

.

BATTERY



ELECTROLYTE



IS



POISONOUS

.

IT



CONTAINS



ACID

!

SERIOUS



BURNS



CAN



RESULT



FROM



CONTACT



WITH



THE



SKIN

,

EYES

,

OR



CLOTHING

.

ANTIDOTE:

EXTERNAL:

FLUSH



WITH



WATER

.

INTERNAL:

DRINK



LARGE



QUANTITIES



OF



WATER



OR



MILK

.

FOLLOW



WITH



MILK



OF



MAGNESIA

,

BEATEN



EGG

,

OR



VEGE

-

TABLE



OIL

.

CALL



PHYSICIAN



IMMEDIATELY

.

EYES:

FLUSH



WITH



WATER



FOR

 15

MINUTES



AND



GET



PROMPT



MEDICAL



ATTENTION

.

BATTERIES



PRODUCE



EXPLOSIVE



GASES

.

KEEP



SPARKS

,

FLAME

,

CIGARETTES

,

ETC

.

AWAY

.

VENTILATE



WHEN



CHARG

-

ING



OR



USING



IN



CLOSED



SPACE

.

ALWAYS



SHIELD



EYES



WHEN



WORKING



NEAR



BATTERIES

.

KEEP OUT OF REACH OF CHILDREN.

11.3

Battery and Electrical Systems

11

CONVENTIONAL BATTERY

NOTE:  Do not service the battery unless it will be
put into regular service within 30 days.

Battery Preparation

1.

Fill battery with electrolyte to the upper level marks on the
case.

2.

Set battery aside and allow it to cool and stabilize for at least
30 minutes.

3.

Add electrolyte to bring the level back to the upper level
mark on the case.

NOTE: This is the last time electrolyte is added.
After charging the battery, only add distilled water.

4.

Charge battery at 1/10 of its amp/hour rating. Example:1/
10 of 9 amp battery =.9 amps, 1/10 of 14 amp battery = 1.4
amps, 1/10 of 18 amp battery = 1.8 amps (recommended
charging rates).

5.

Check specific gravity of each cell with a hydrometer to
ensure each has a reading of 1.270 or higher.

6.

Install vent covers.

Specifications

Refilling a Conventional Battery

The normal charge/discharge cycle of a battery causes the cells
to give off gases. These gases, hydrogen and oxygen, are the
components of water. Because of the loss of these gases and the
lowering of the electrolyte level, it will be necessary to add pure,
clean distilled water to bring the fluid to the proper level. After
filling, charge the battery to raise the specific gravity to 1.270 or
greater.

FRESH PACK BATTERY

NOTE:  Do not service the battery unless it will be
put into regular service within 30 days.

Battery Preparation

Some models are equipped with a fresh pack battery. These
batteries require filling with electrolyte and a full charge prior to
service.

1.

Fill battery with electrolyte to the upper level marks on the
case.

2.

Set battery aside and allow it to cool and stabilize for at least
30 minutes.

3.

Add electrolyte to bring the level back to the upper level
mark on the case.

NOTE: This is the last time that electrolyte should
be added.

4.

Charge battery at 1/10 of its amp/hour rating. Example:1/
10 of 9 amp battery =.9 amps, 1/10 of 14 amp battery = 1.4
amps, 1/10 of 18 amp battery = 1.8 amps (recommended
charging rates).

5.

Check specific gravity of each cell with a hydrometer to
ensure each has a reading of 1.270 or higher.

6.

Install vent cover.

NOTE:  Once the vent cover is installed, the battery
is sealed. Do not remove the cover.

Specifications

Battery PN 4140006

Battery Type

YB14A-A2 - Conventional

Nominal Capacity

12Vdc / 14AH

Electrolyte Volume

30.4oz.

CCA @ 0F (-18C)

195 AMPS

Charging Current

1.4 AMPS

Battery PN 4140005

Battery Type

Y50-N18L-A  - Conventional

Nominal Capacity

12Vdc / 20AH

Electrolyte Volume

47.3oz.

Charging Current

2 AMPS

Battery PN 4011092 (4010905)

Battery Type

YTX14AH-BS-Fresh Pack

Nominal Capacity

12Vdc / 12AH

Electrolyte Volume

22.3oz.

Specific Gravity

1.320

CCA @ 0F (-18C)

210 AMPS

Charging Current

1.2 AMPS
