C6

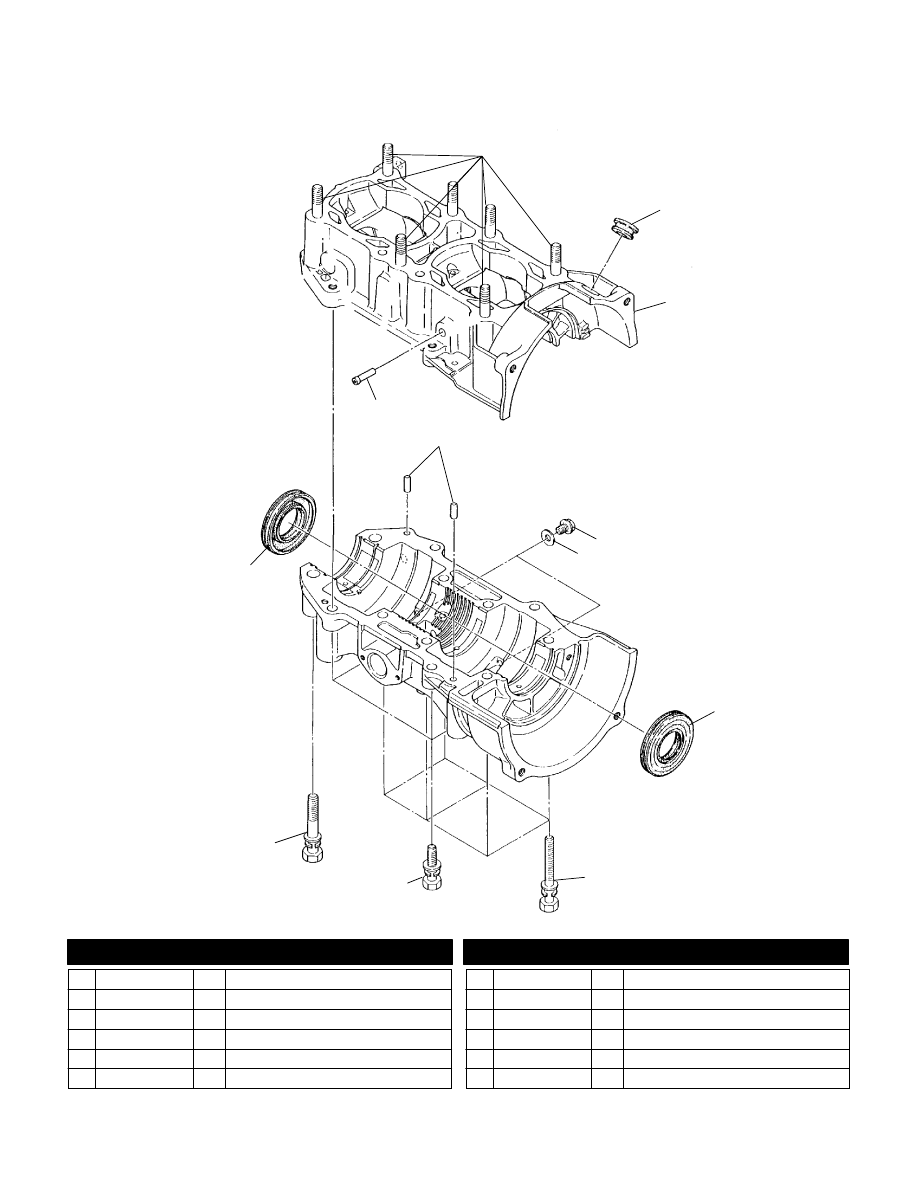

CRANKCASE

WIDETRAK LX S03SU4BS

1

2

3

12

4

5

6

7

8

9

10

11

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3084119

7 Stud

2 3082875

1 Grommet

3 3086832

1 Asm., Crankcase (Incl. 1,4,8-10,12)

4 3080103

2 Pin, Dowel

5 3083568

2 Bolt, Flange

6 3082758

2 Gasket, Aluminum

7 3086833

1 Seal, Oil (MAG Side)

8 3080739

6 Bolt and Washer

9 3083078

4 Bolt and Washer

10 3084220

2 Bolt and Washer

11 3085200

1 Seal, Oil (PTO Shaft)

12 3083798

1 Pipe, Pulse (25mm)

5/00

C7

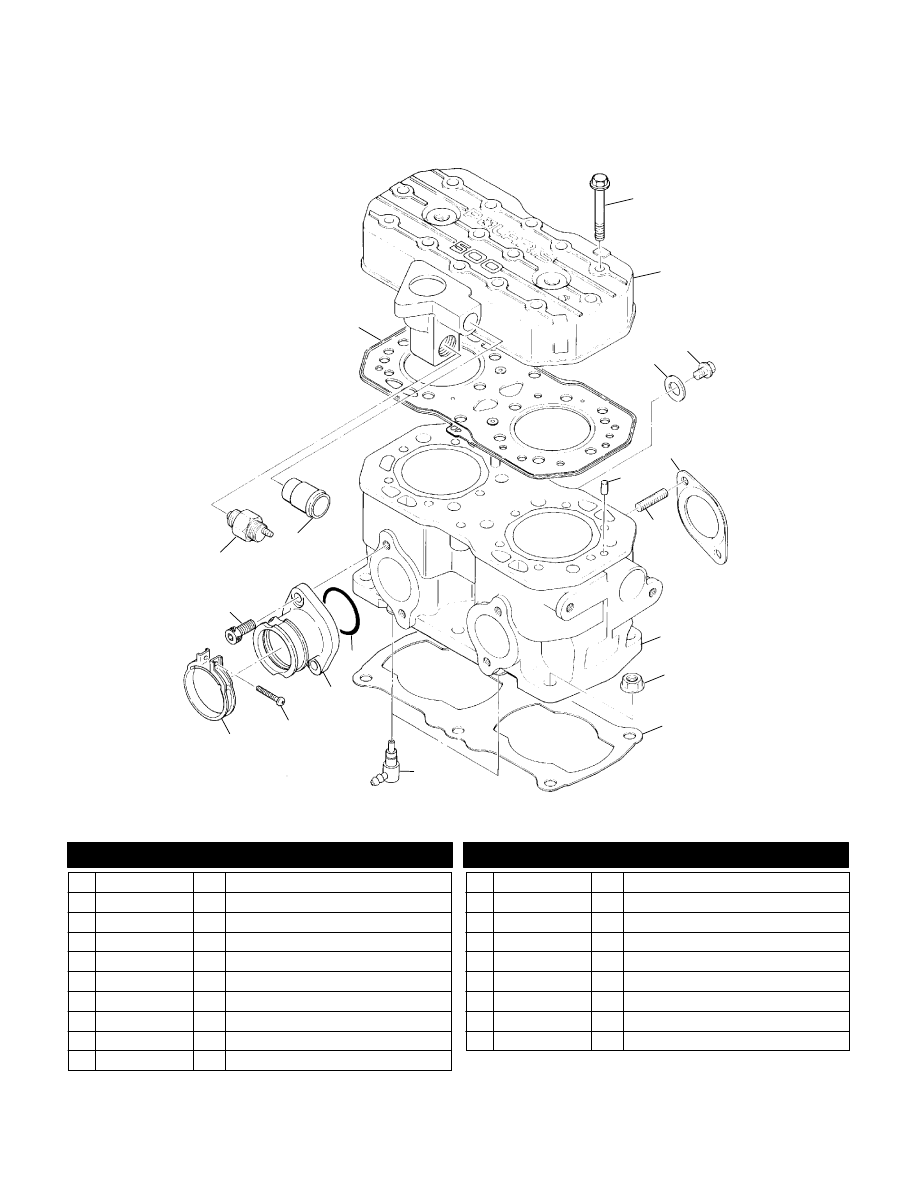

CYLINDER

WIDETRAK LX S03SU4BS

1

2

3

4

5

7

8

9

10

12

13

14

16

18

17

11

19

15

6

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3085582

14 Bolt, Flange

2 3085584

1 Head, Cylinder (Incl. 18)

3 3084491

1 Plug

4 3084492

1 Gasket, Aluminum

5 3086995

2 Gasket, Exhaust

6 3080103

2 Pin, Dowel

7 3085326

4 Stud

8 3085583

1 Cylinder (Incl. 7)

9 3082911

7 Nut, Flange

10 3084768

1 Gasket, Cylinder

11 3086785

2 Valve, Check

12 3083166

2 Asm., Band, Adaptor (Incl. 13)

13 3081497

2 Screw

14 3085044

2 Adaptor (Incl. 15)

15 3085619

2 O-Ring

16 3081330

4 Bolt

17 3084284

1 Switch, Thermo (105 Degree C)

18 3083452

1 Pipe, Water

19 3085585

1 Gasket, Head

7/02

C8

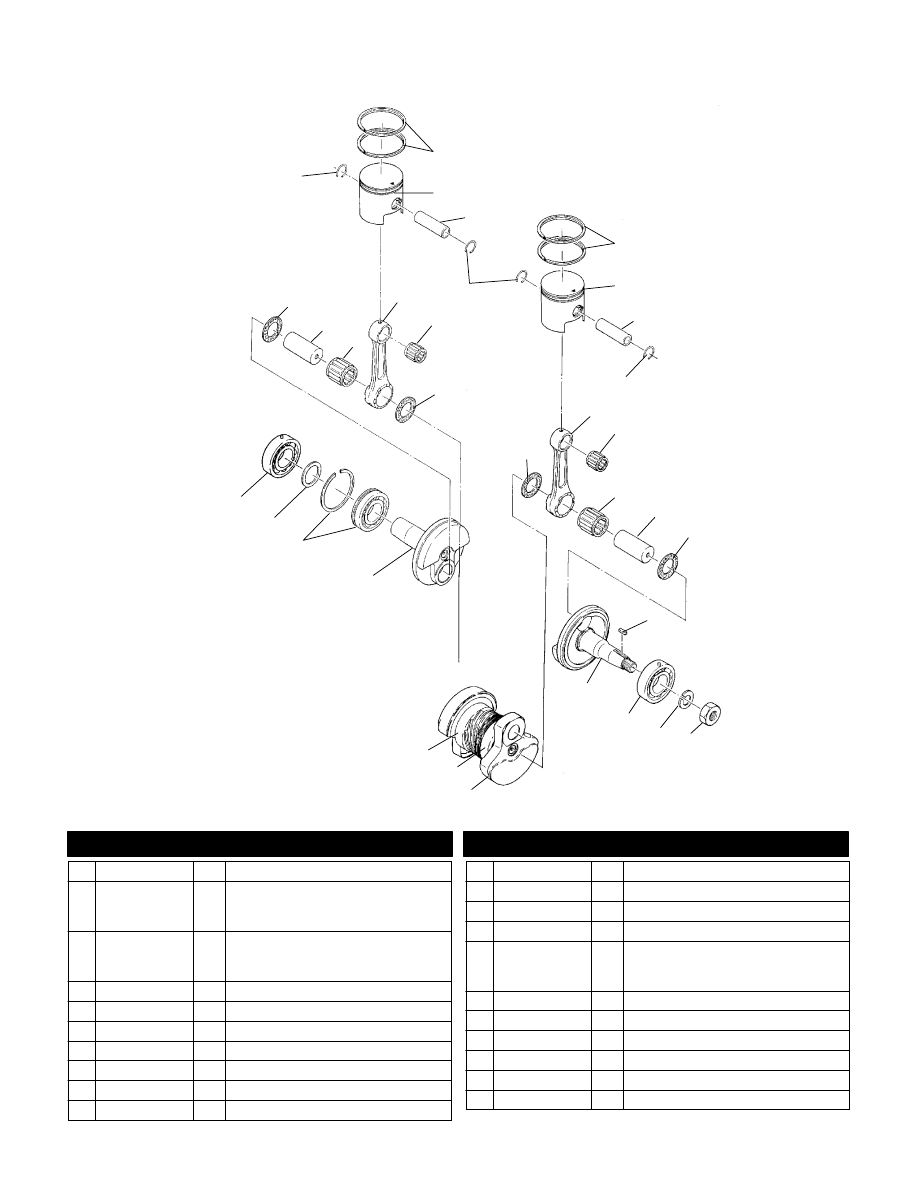

PISTON and CRANKSHAFT

WIDETRAK LX S03SU4BS

1

1

1

2

2

3

3

4

4

5

5

5

5

8

8

9

9

7

7

6

10

12

13

14

16

18

19

17

20

17

21

11

15

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3083839

4 Clip, Piston Pin

2 3084342

3084343

3084344

4

4

4

Ring, Piston (Standard)

Ring, Piston (0.25mm/.010”O/S)

Ring, Piston (0.50mm/.020”O/S)

3 3085869

3085870

3085871

2

2

2

Piston (Standard)

Piston (0.25mm/.010”O/S)

Piston (0.50mm/.020”O/S)

4 3083858

2 Pin, Piston

5 3083277

4 Spacer, Crank Pin

6 3083456

1 Crank Pin 2

7 3085628

2 Bearing, End, Large

8 3083252

2 Rod, Connecting

9 3083216

2 Bearing, End, Small

10 3083233

1 Crank Pin 1

11 3085205

1 Bearing, Ball

12 3085203

1 Spacer

13 3085204

1 Bearing, Ball

14 3087261

1 Crankshaft (PTO Side)

15 3087260

3086835

1

1

Asm., Crankshaft

(Incl. 5-8,10-15,17,20)

Crankshaft (Mag Side)

16 3080130

1 Key

17 3084601

2 Bearing, Ball

18 3083094

1 Washer, Spring

19 3083093

1 Nut

20 3083713

1 Crankshaft (Center)(Incl. 6,10)

21 3086878

1 Bearing, Ball

7/02

C9

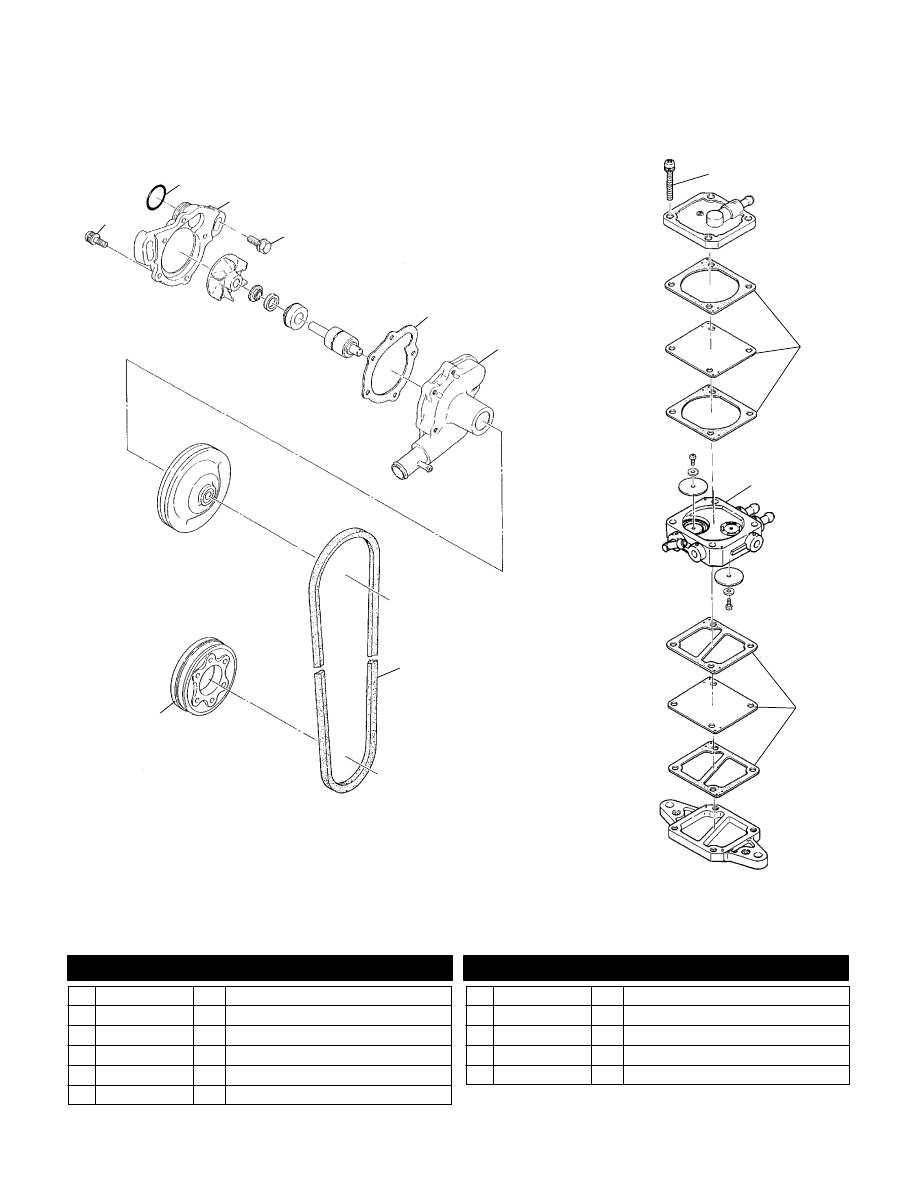

WATER PUMP / FUEL PUMP

WIDETRAK LX S03SU4BS

2

1

3

4

5

6

7

8

9

10

11

11

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3084221

5 Screw and Washer

2 3082746

1 O-Ring

3 3083683

1 Pump Casing 2

4 3083370

2 Bolt and Washer

5 3083367

1 Gasket, Water Pump

6 3083471

1 Asm., Water Pump (Incl. 1-3,5)

7 3082747

1 Belt

8 3083371

1 Pulley, Drive

9 3084591

4 Screw and Washer

10 3085490

1 Asm., Fuel Pump (Incl. 9-11)

11 3084590

1 Diaphragm, Gasket Set

5/00
