CHASSIS & HOOD

10.1

CHAPTER 10

CHASSIS & HOOD

10

SIDE PANELS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10.2

SIDE PANEL REMOVAL  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.2
SIDE PANEL INSTALLATION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.2

HOOD ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10.3

HOOD REMOVAL/INSTALLATION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.3
EDGE INSTRUMENT REMOVAL/INSTALLATION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.3
IQ MFD REMOVAL/INSTALLATION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.3
HOOD REPAIR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.4

BUMPER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.4

EDGE FRONT BUMPER REMOVAL/INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . 10.4
IQ FRONT BUMPER REMOVAL/INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.4
REAR BUMPER REMOVAL/INSTALLATION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.4

HEADLIGHT  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10.4

IQ HEADLIGHT REMOVAL/INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.4
EDGE HEADLIGHT REMOVAL/INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.4

COOLANT/OIL TANK  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10.5

COOLANT TANK REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.5
COOLANT TANK INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.5

OIL TANK  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.5

OIL TANK REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.5
OIL TANK INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.5

SEAT INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10.5

SEAT & BASE REMOVAL/INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.5

SEAT AND FUEL TANK  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10.6

IQ FUEL TANK REMOVAL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.6
IQ FUEL TANK INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.6
EDGE FUEL TANK REMOVAL/INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.6
SEAT COVER REPLACEMENT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.7

CONSOLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.7

CONSOLE REMOVAL/INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.7

TAIL LIGHT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.7

EDGE TAIL LIGHT ASSEMBLY REPLACEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.7
TAIL LIGHT ASSEMBLY REPLACEMENT  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.7

HANDLEBAR COVER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10.8

HANDLE BAR COVER REMOVAL/INSTALTION  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.8

SKIS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  10.8

SKI REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.8
SKI INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.8

NOSEPAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.8

REPLACEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.8

DECALS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.9

DECAL REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.9
DECAL INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.10

10.2

CHASSIS & HOOD

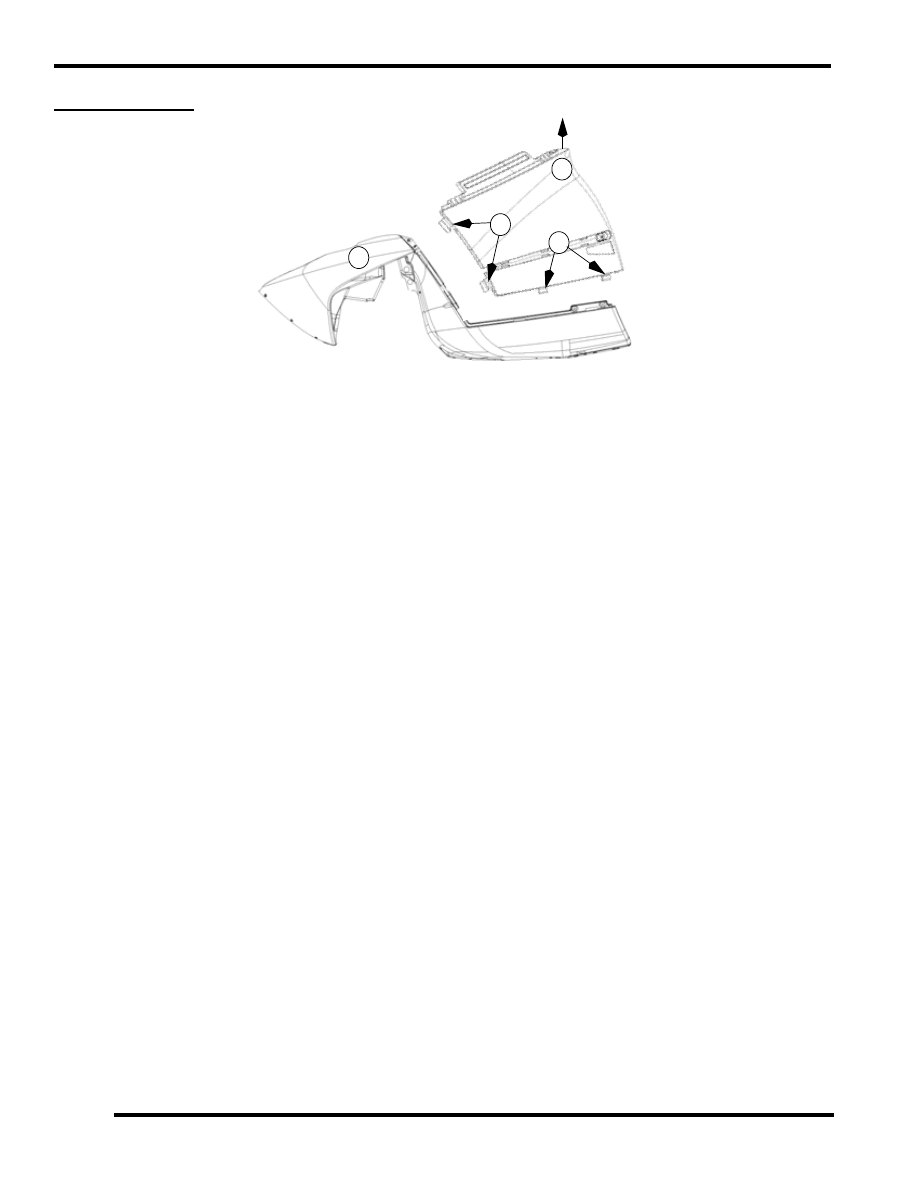

SIDE PANELS

Side Panel Removal

1.

Grab the upper portion (1) of the panel and lift straight upwards and out toward you. This will lift it over the tab that is located
on the console.

2.

Lift the lower portion up and out until the tabs (2) can be released from the fender (4).

3.

Pull the panel straight out to release the hinge tabs (3) from the fender.

4.

Remove panel.

Side Panel Installation

1.

Insert the hinge tabs (3) into the front portion of the fender (4).

2.

Close the panel and lift just slightly to insert the lower tabs (2).

3.

Push in the top portion (1) so that the console tab can be inserted into the panel.

4.

Push the panel into place.

5.

If lower tabs are not inserted, lift up panel and try again.

1

2

4

3

10.3

CHASSIS & HOOD

10

HOOD ASSEMBLY

Hood Removal/Installation

1.

Disconnect the items that are connected to the
speedometer.

2.

Unplug the hood wiring harness connections.

3.

Remove the hood retention cable(s) from hood.

4.

Remove the hinge bolts.

5.

Remove the hood.

6.

Install in reverse order of removal.

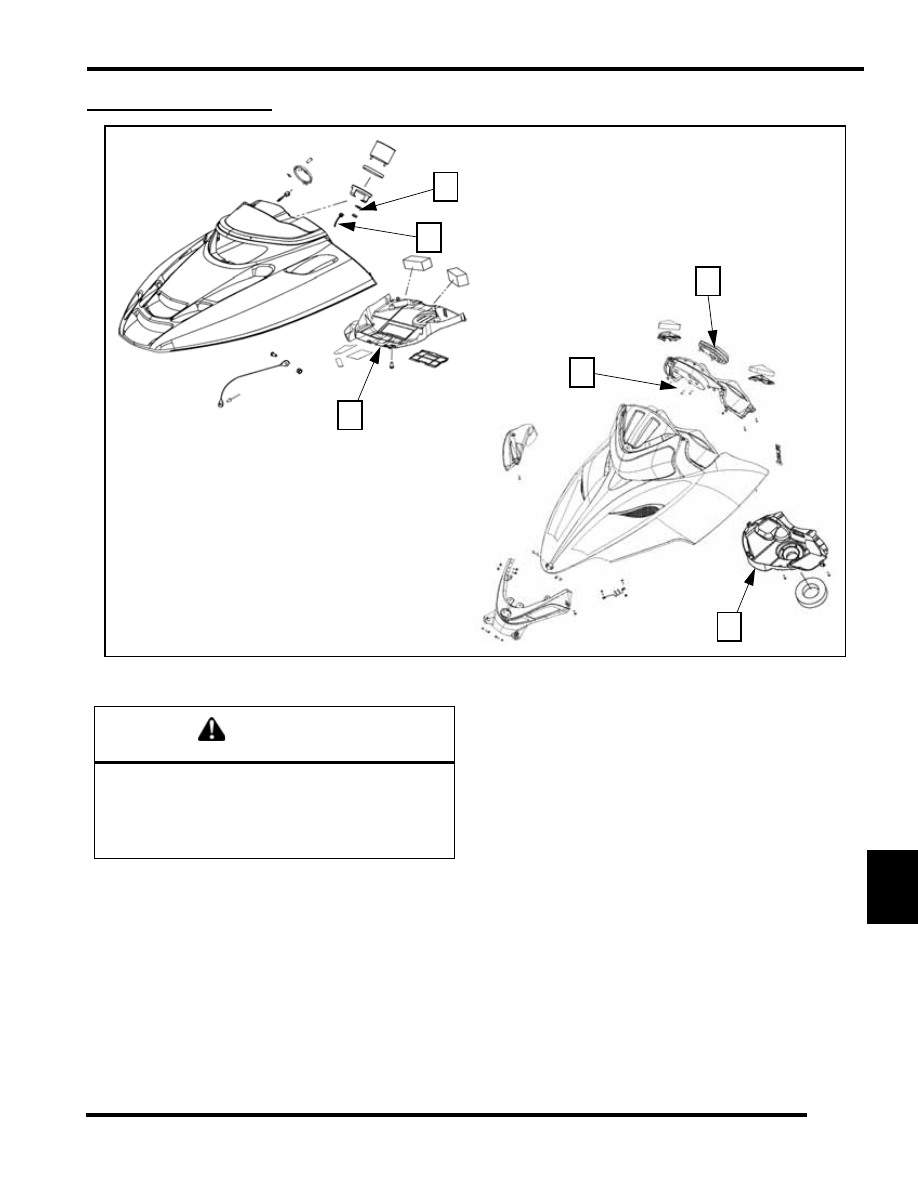

Edge Instrument Removal/Installation

1.

Remove the plenum (1).

2.

Disconnect the cable or connection (2) from the instrument.

3.

Remove the bracket nuts (3).

4.

Remove the instrument(s) from the hood.

5.

Installation is the reverse of removal.

IQ MFD Removal/Installation

1.

Remove the headlight cover assembly (1).

2.

Remove the fasteners (2) that hold the MFD (3) into the
instrument pod and remove the MFD.

3.

Assembly is reverse of installation.

Edge

IQ

1

1

2

3

2

3

WARNING

Exhaust system temperatures can exceed 900

_

 F

(500

_

C). Serious burns may occur if this inspections

performed without allowing adequate time for the ex-
haust system to cool. Never perform this procedure
with the engine running.

10.4

CHASSIS & HOOD

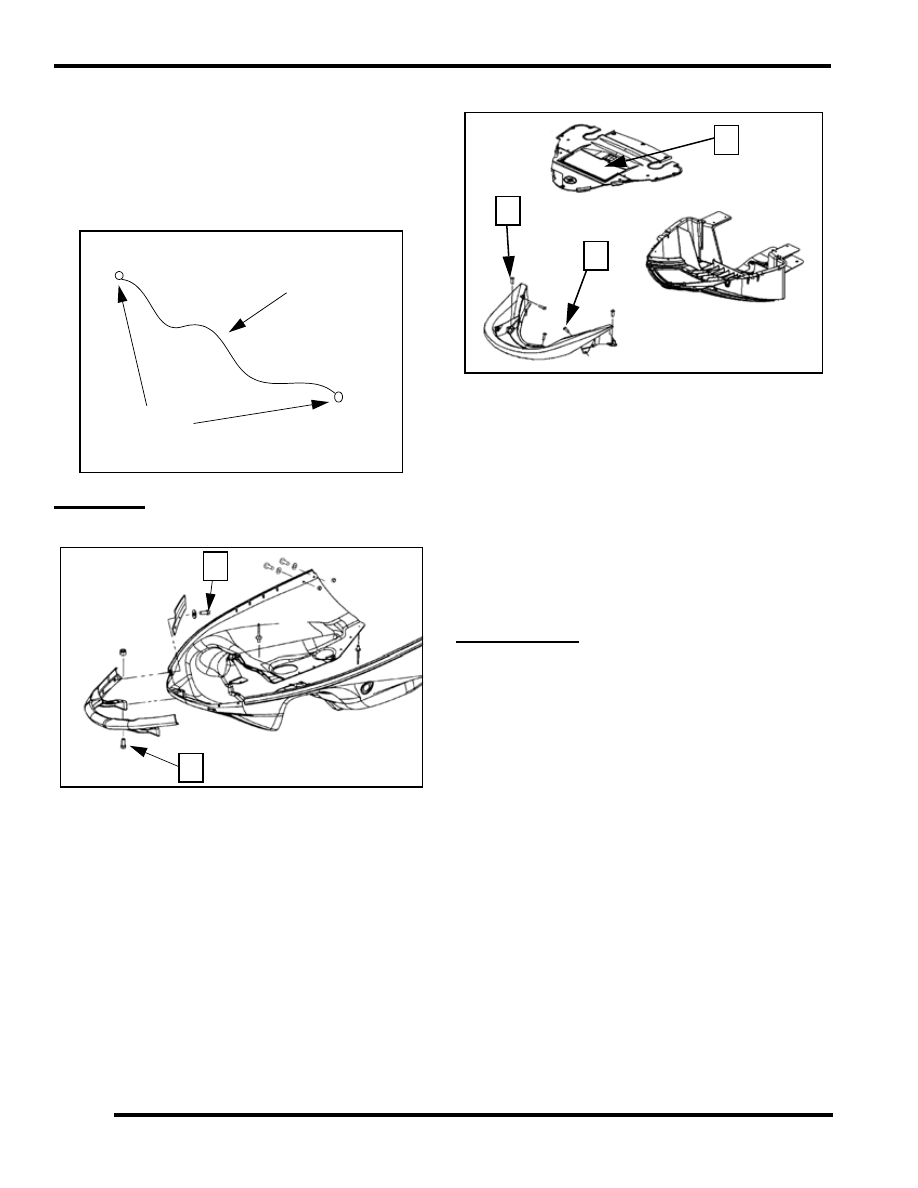

Hood Repair

Currently there is no procedures or materials recommended by
Polaris for repairing hoods. Hoods are made of Thermoplastic
Olefin (TPO) and cannot be repaired. If a hood is broken it must
be replaced. For small cracks you may drill a small hole on both
ends of the crack to limit spreading. This procedure is called
“stop drilling.

BUMPER

Edge Front Bumper Removal/Installation

1.

Remove the inside screws (1) from the bumper.

2.

Remove the lower bumper bolts (2).

3.

Remove the bumper.

4.

Replace in the reverse order.

IQ Front Bumper Removal/Installation

1.

Open front nosepan flap (1) and remove the bumper
screws (2).

2.

Remove the center bumper Nyloc nut and bolts.

3.

Remove bumper.

4.

Installation is reverse of removal.

Rear Bumper Removal/Installation

1.

Remove the rear coolant cover (1) if so equipped.

2.

Remove the rear bumper fasteners (2).

3.

Remove the bumper.

4.

Install in reverse order.

HEADLIGHT

IQ Headlight Removal/Installation

1.

Disconnect all the headlight connections.

2.

Remove the headlight adjuster guide.

3.

Remove the headlight screws that hold the headlight
assembly on.

4.

Remove the headlight.

5.

Installation is the reverse of removal.

Edge Headlight Removal/Installation

1.

Remove the plenum from the bottom of the hood.

2.

Disconnect the head light connections.

3.

Remove the 4 screws holding the headlight in place.

4.

Installation is the reverse of removal.

Drill hole

Crack

1

2

1

2

2
