Snowmobile Polaris SUPERSPORT EDGE S01NB5BS, S01NB5BSA (2001 year). Manual - part 5

B4

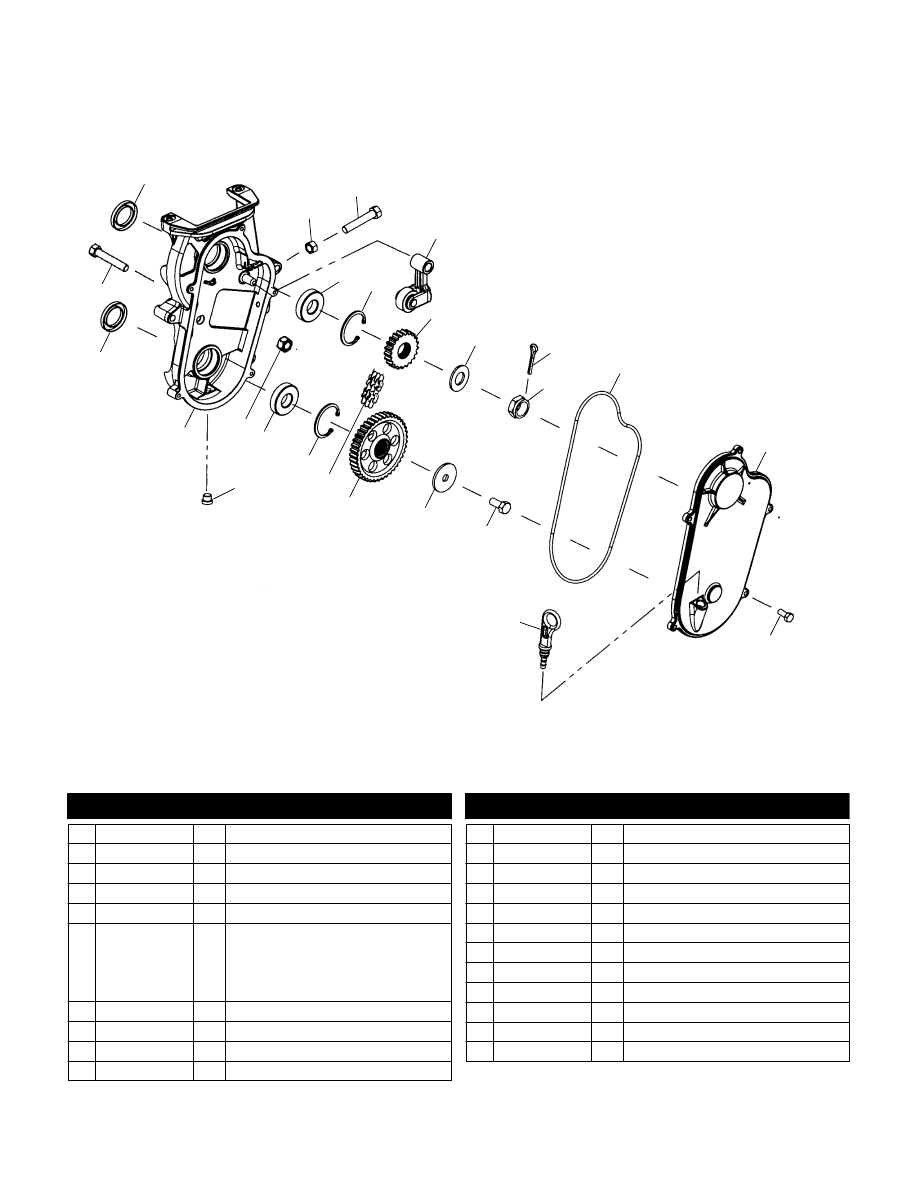

CHAINCASE

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

1

3

2

4

5

7

6

8

10

9

11

12

13

15

16

18

17

14

21

19

1

5

4

22

20

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3610030

2 Seal, Oil

2 5132237

1 Nut

3 7512470

1 Screw

4 3514309

2 Bearing, Ball

5 7718406

2 Ring, Retaining

6 1332213

3553002

5630123

7558702

7662210

1

1

1

2

1

Asm., Tightener

Bearing, Chaincase Idler

Wheel, Idler

Washer, Thrust

Pin, Chain Tightener

7 3221095

1 Sprocket, 19T, 3/4W

8 7571620

1 Washer, Spring

9 7661401

1 Pin, Cotter

10 7542811

1 Nut, FLEXLOC

11 5411497

1 Gasket, Chaincase

12 5132368

1 Cover, Chaincase

13 7517675

5 Screw

14 1332223

1 Dipstick

15 7515350

1 Screw

16 7571618

1 Washer, Spring

17 3222108

1 Sprocket, 39T, 3/4W

18 3221110

1 Chain, 72P, 3/4W

19 7052115

1 Plug

20 7542451

1 Nut, Nylok

21 5132773

1 Chaincase

22 7515477

1 Screw

6/00

B5

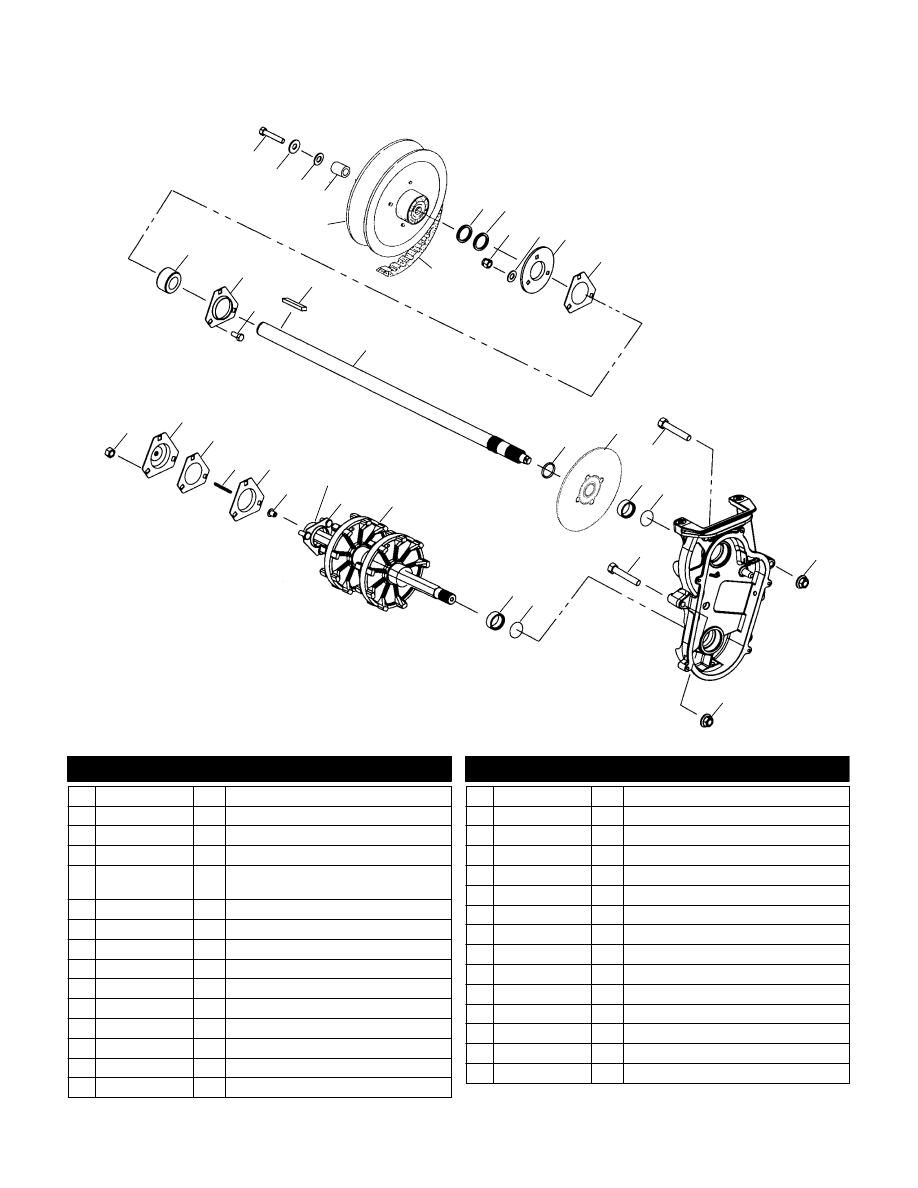

DRIVE TRAIN

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

1

2

3

5

6

8

15

11

14

10

9

17

18

19

21 22

20

26

24

27

28

29

30

13

23

12

16

25

7

20

23

9

22

21

13

4

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7515369

1 Bolt

2 7555701

1 Washer, Flat

3 7555734

AR Washer, Flat

4 5020291

1 Spacer, Input Shaft

5 --------------

1 Asm., Driven Clutch, R8

(See Driven Clutch Pg. B11, Ref. 9)

6 3211078

1 Belt, Drive

7 7555864

AR Washer

8 7556509

AR Bushing

9 7542324

6 Nut, Nylok

10 7558402

3 Washer, Flat

11 5241359

1 Flangette w/Grease Zerk

12 5811095

1 Gasket, Jackshaft

13 3514525

2 Bearing

14 5222751

1 Flangette

15 7512377

3 Bolt, Carriage

16 7721116

1 Key

17 1332220

1 Asm., Jackshaft (Incl. 13,18)

18 7710422

1 Ring, Retaining

19 1910403

1 Disc, Brake

20 7515428

3 Bolt, Carriage

21 5020588

2 Sleeve, Seal

22 5410613

2 O-Ring

23 7542423

3 Nut

24 1590311

1 Asm., Drive Shaft (Incl. 13,25,26)

25 1012945

1 Asm., Flangette w/Screws

26 3280019

1 Bushing, Speedometer, Metal

27 5243529

1 Flangette

28 3280017

1 Key, Speedometer, Square

29 5830012

1 Gasket, Drive Adaptor

30 3280116

1 Adaptor, Drive w/Zerk

6/00

B6

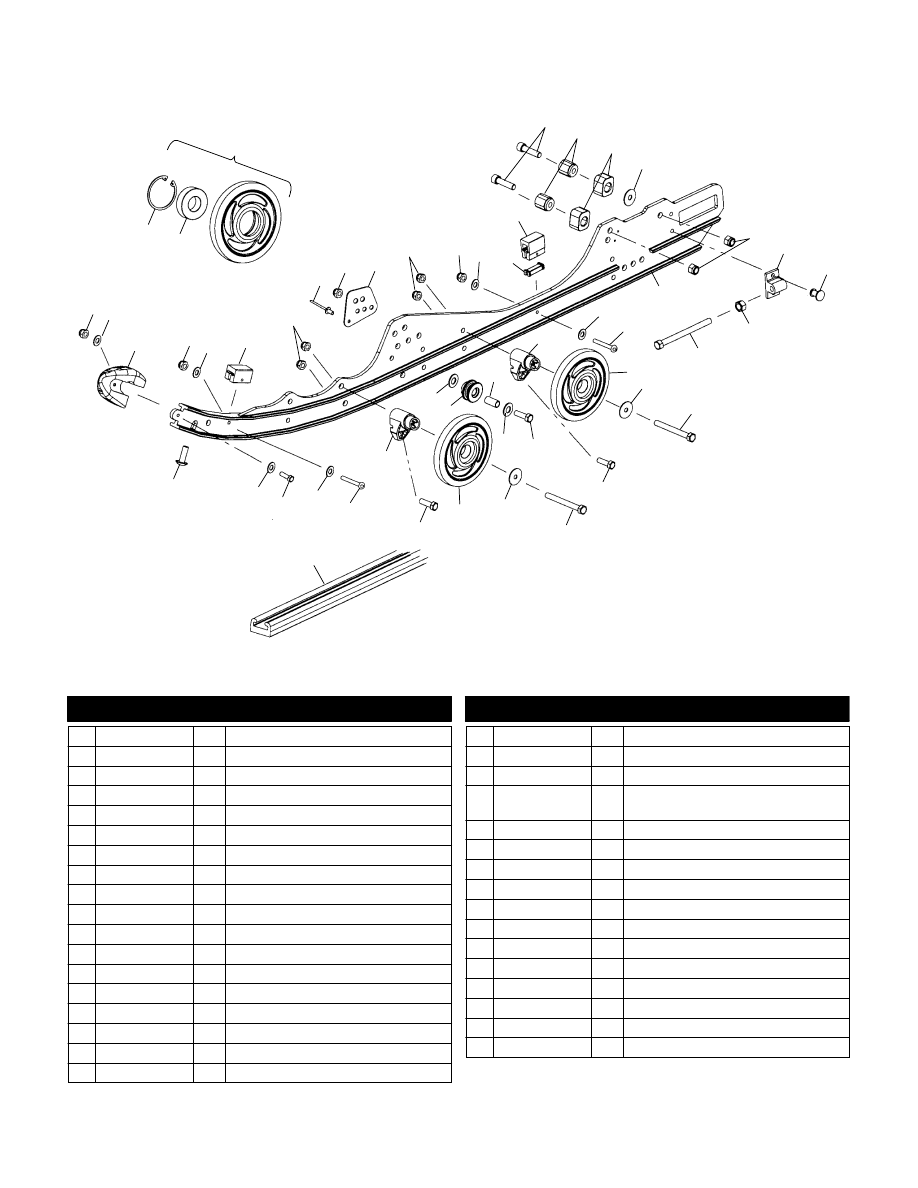

RAIL MOUNTING (SUSPENSION)

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

19

20

25

33

22

24

2

3

21

23

26

7

34

6

27

1

10

18

8

11

13

14 15

16

17

4

4

23

1

24

1

27

26

25

8

28

32

10

29

31

30

12

5

9

4 5

5

5

5

5

29

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1590275-293

4 Asm., Scrolled Wheel (Incl. 2,3)

2 7718407

4 Ring, Retaining (1 per Wheel)

3 3514303

4 Bearing (1 per Wheel)

4 7541925

6 Nut, Nylok

5 7555783

12 Washer, Flat

6 5433735

2 Cap, Rail Tip

7 5521499

2 Bumper, Front

8 7542324

8 Nut, Nylok

9 7661845

2 Rivet

10 7542439

6 Nut, Nylok

11 5244677

2 Bracket, Rail Reinforcement

12 5432946

2 Liner, Bumper

13 5521498

2 Bumper, Rear

14 7515537

4 Screw

15 5131113

4 Mount, Bumper

16 5410925

4 Bumper, Pivot Arm

17 5244371

2 Spacer

18 5132444

2 Block, Idler Bolt Adjusting

19 7621501

4 Rivet

20 7547156

2 Nut, Jam

21 7517773

2 Screw

22 1541480

1541481

1

1

Asm., Rail, LH (Incl. 6,7,13,16,18)

Asm., Rail, RH (Incl. 6,7,13,16,18)

23 7510504

4 Screw

24 5631065

4 Block, Wheel Mount

25 7571618

4 Washer, Spring

26 7515346

4 Screw

27 7515317

4 Screw

28 7515438

2 Screw

29 7555983

4 Washer

30 5333948

2 Spacer

31 5433959

2 Roller, Spring

32 5521528

2 Hi-Fax

33 7511930

2 Bolt

34 7515199

2 Screw

6/00

B7

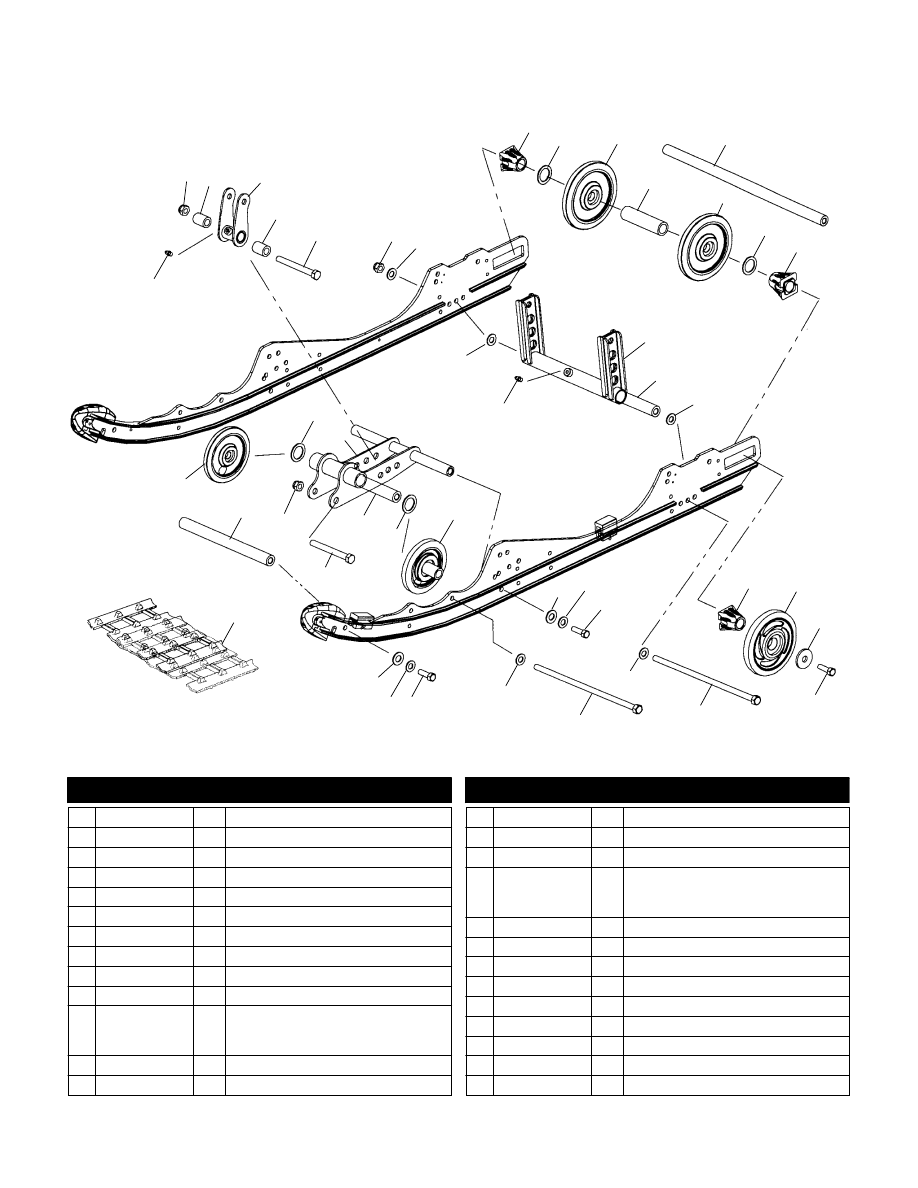

SUSPENSION

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

13

12

11

6

8

9

10

18

22

25

26

24

17

5

14

15

16

1

23

21

3

4

7

1

7

8

1

6

6

23

5

5

5

16 15

4

20

19

2

19

2

14

20

26

5

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7542439

4 Nut, Nylok

2 5131940

2 Bushing

3 1541477-067

1 Arm, Shock Pivot

4 7515417

2 Screw

5 7555806

4 Washer, Flat

6 5432535

4 Spacer, Idler

7 7555918

1 Bushing

8 1594087

2 Wheel

9 5333285

1 Spacer, Idler, Long

10 5020744

1 Shaft, Idler

11 1590303-293

7710444

3514012

2

2

2

Asm., Idler Wheel

Ring, Retaining

Bearing

12 7556130

2 Washer

13 7517731

2 Bolt

14 7517353

2 Screw

15 7517247

4 Screw

16 7552603

4 Washer, Spring Lock

17 5411593

5241473

5241474

1

48

48

Track

Clip, Slide

Clip, Guide

18 5020723

1 Shaft, Pivot Arm

19 1541485

2 Asm., Wheel

20 7556301

2 Bushing

21 1541463-067

1 Mount, Shock

22 5132490

1 Shaft

23 7555893

2 Washer, Flat

24 5333404

1 Shaft

25 1541478-067

1 Arm, Pivot, Rear

26 7080424

2 Fitting, Lubrication

6/00
