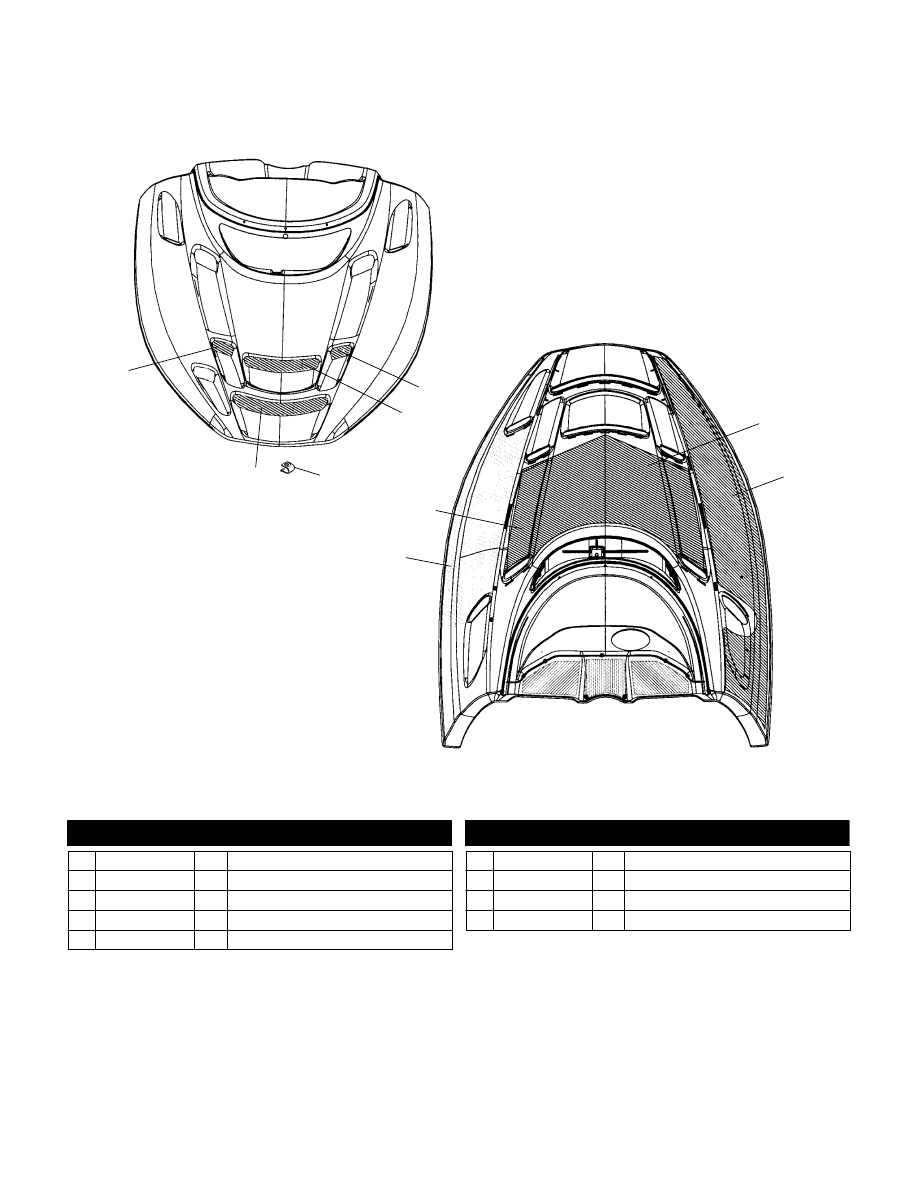

A10

HOOD FOAM/FOIL

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

9

8

6

2

4

5

1

3

VIEW FROM UNDER HOOD

7

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 5243465-067

1 Screen, Nostril Hood, RH

2 5243462-067

1 Screen, Louver Hood, Front

3 7670040

6 Fastener, U-Type Clip

4 5243463-067

1 Screen, Louver Hood, Rear

5 5243464-067

1 Screen, Nostril Hood, LH

6 5812107

1 Foil, Hood, Edge, RH

7 5812106

1 Foil, Hood, Edge, RH

8 5812008

1 Foam, Hood, LH

9 5812007

1 Foam, Hood, Center, Edge

6/00

A11

CONSOLE

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

18

23

22

17

8

16

15

11

10

20

3

4

1

14

12

6

19

21

5

13

2

7

9

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7512031

2 Screw

2 7555746

2 Washer

3 4010301

1 Regulator

4 7541925

2 Nut, Nylok

5 7080138

1 Cable Tie

6 5433724

1 Console

7 7078955

1 Decal - Ignition, Console

8 2200358

1 Kit - Ignition Switch

9 7670082

2 Clip, Speed U-Type

10 5432943

1 Lever, Choke (Incl. Pin)

11 7080290

1 Cable, Choke Control (Incl. 10,15)

12 5243049

1 Guide, Recoil

13 7515199

2 Screw

14 7621330

2 Rivet

15 5432944

1 Nut, Choke

16 5410611

1 Cap w/Key NOTE: When ordering

ignition key PN 5410611 be sure to

specify if for an A,B,C,D, or E switch.

Letter code will be labeled on under-

side of switch body behind console.

Key dot code found on key cap (i.e.

one dot = A, two dots= B, etc.).

17 7547035

1 Nut, Ignition

18 4010193

2 Housing, Connector

19 4010192

7 Socket

20 4020063

1 Housing

21 4020092

1 Terminal, Ring

22 4020057

1 Housing

23 2460807

1 Harness, Main

6/00

A12

BRAKE

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

21

20

19

23

24

25

17

26

15

16

17

18

1

2

3

14

13

11

6

10

9

7

4

5

8

22

12

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2201254

1 Kit - Cover Screws

2 2201255

1 Kit - Cover Asm. (Incl. 1,3)

3 --------------

1 Gasket

4 2201250

1 Kit - Parking Lever Spring

5 2050087

1 Asm., Master Cylinder

(Incl. 2,4,7,9,10,13)

6 7517441

3 Screw

7 2201253

1 Kit - Lever and Pivot Pin

8 7517566

1 Screw

9 2201249

4010157

1

1

Kit - Clamp Body/Reservoir

Switch, Brake Light

10 2201248

1 Kit - Cartridge Asm.

11 2010167

1 Asm., Control, LH

12 5433291

1 Button, Switch, HI/LO, LH Control

13 2201252

1 Kit - Pivot Pin

14 2201251

1 Kit - Parking Lever and Spring (Incl. 4)

15 1910350

1 Asm., Brake Caliper (Incl. 24,25,26)

16 1910417

1 Line, Brake

17 2200467

1 Kit - Clip Spring (Qty. 2)

18 1930735

1 Inlet

19 7515521

2 Bolt

20 7552603

2 Washer, Spring Lock

21 7555801

2 Washer, Wrought

22 5244413

1 Guide, Rope

23 1930733

1 Bracket, Caliper

24 1930734

1 Piston and Seal (Incl. 25)

25 2200466

1 Kit - Seal

26 2201429

1 Kit - Heavy Duty Brake Pad, Type 81,

Small (Incl. 17)

6/00

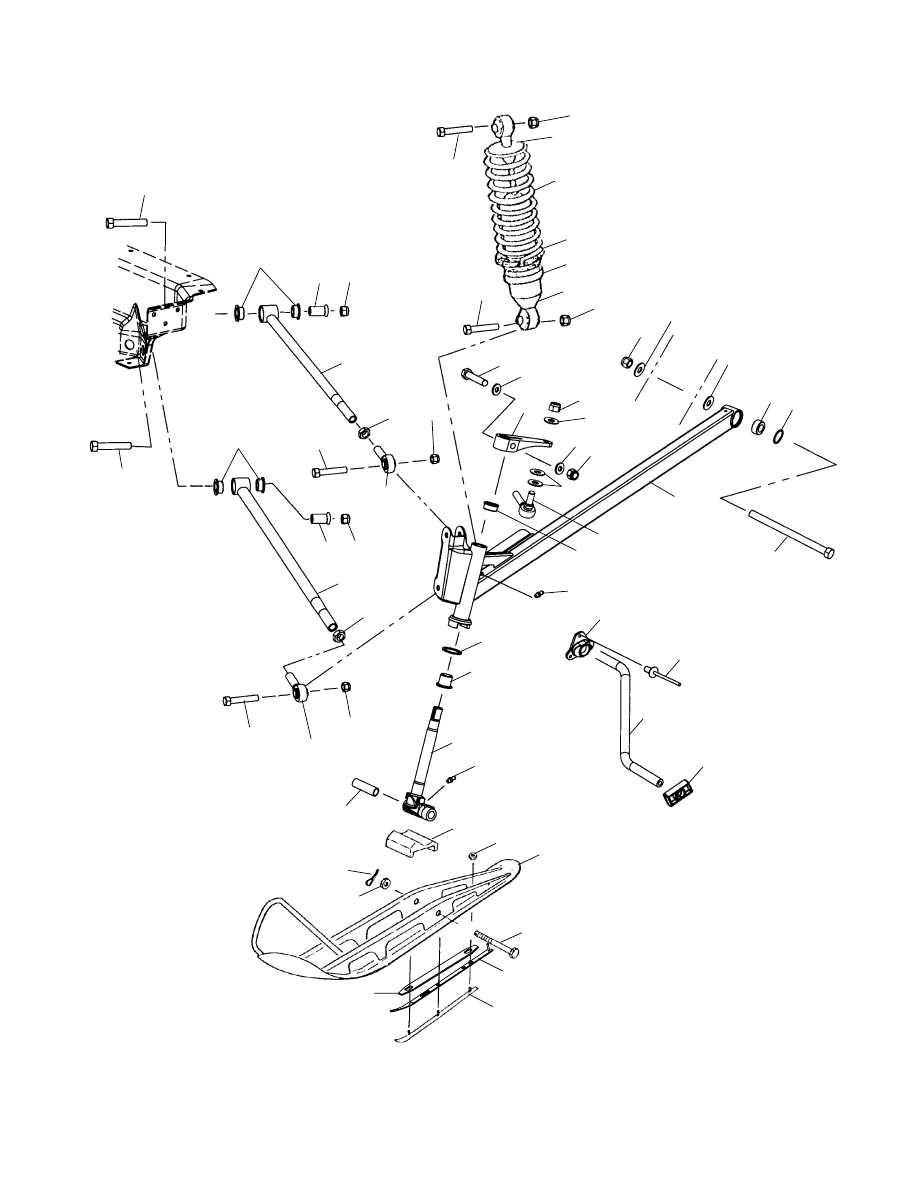

A13

FRONT SUSPENSION and SKI

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

8

7

13

10

16

17

4

19 20

14

21

22

23

24

25

26

27

28

29

30

31

32

33

43

44

45

46

47

48

2

49

50

5

3

1

6

7

7

16

8

7

7

7

2

18

12

9

11

18

34

35

36

37

39

41

42

38

15

40

8

8

8

4
