Snowmobile Polaris SUPERSPORT EDGE S01NB5BS, S01NB5BSA (2001 year). Manual - part 2

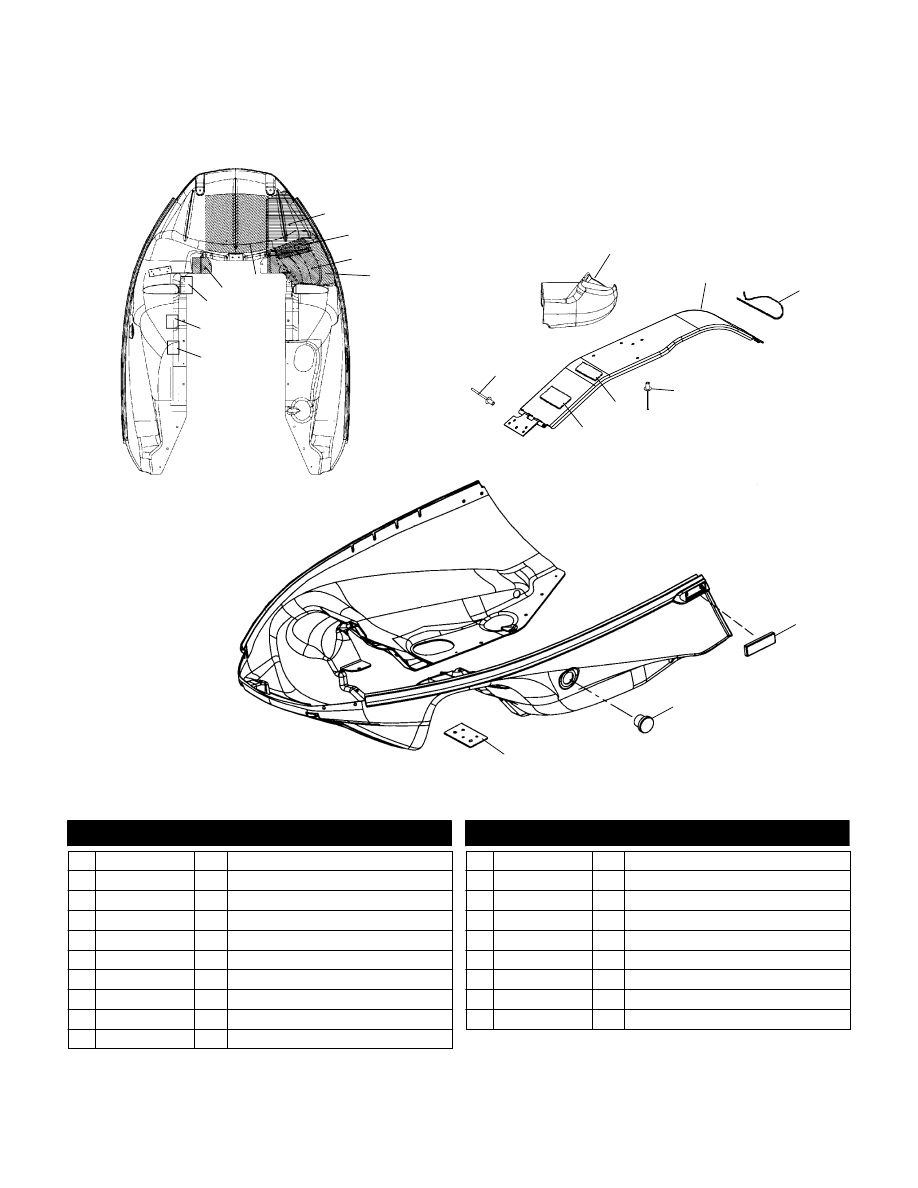

A6

NOSEPAN

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

5

4

8

14

11

6

7

10

12

13

16

17

18

19

15

9

3

1

2

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7670130

3 Clip, Speed, U-Type

2 7080963

1 J-Clip, Retainer

3 5811948

1 Foil

4 5812020

1 Tape, Foil

5 5811458

1 Tape, Foil

6 5812040

1 Foil, Nosepan, Front

7 5812068

1 Tape, Foil

8 5812039

1 Foil, Nosepan

9 5812067

1 Tape, Foil

10 7621402

5 Rivet

11 5433761

1 Duct, Engine Air Outlet

12 1013069

1 Guard, Clutch

13 7080698

1 Pin, Clutch Guard

14 7621485

3 Rivet

15 7079297

1 Decal - Engine and Clutch

16 7079198

1 Decal - Troubleshooting

17 2670134

2 Reflector, Amber

18 5433926

1 Plug, Hole, Oblong

19 5211722

1 Plate, Backer

7/00

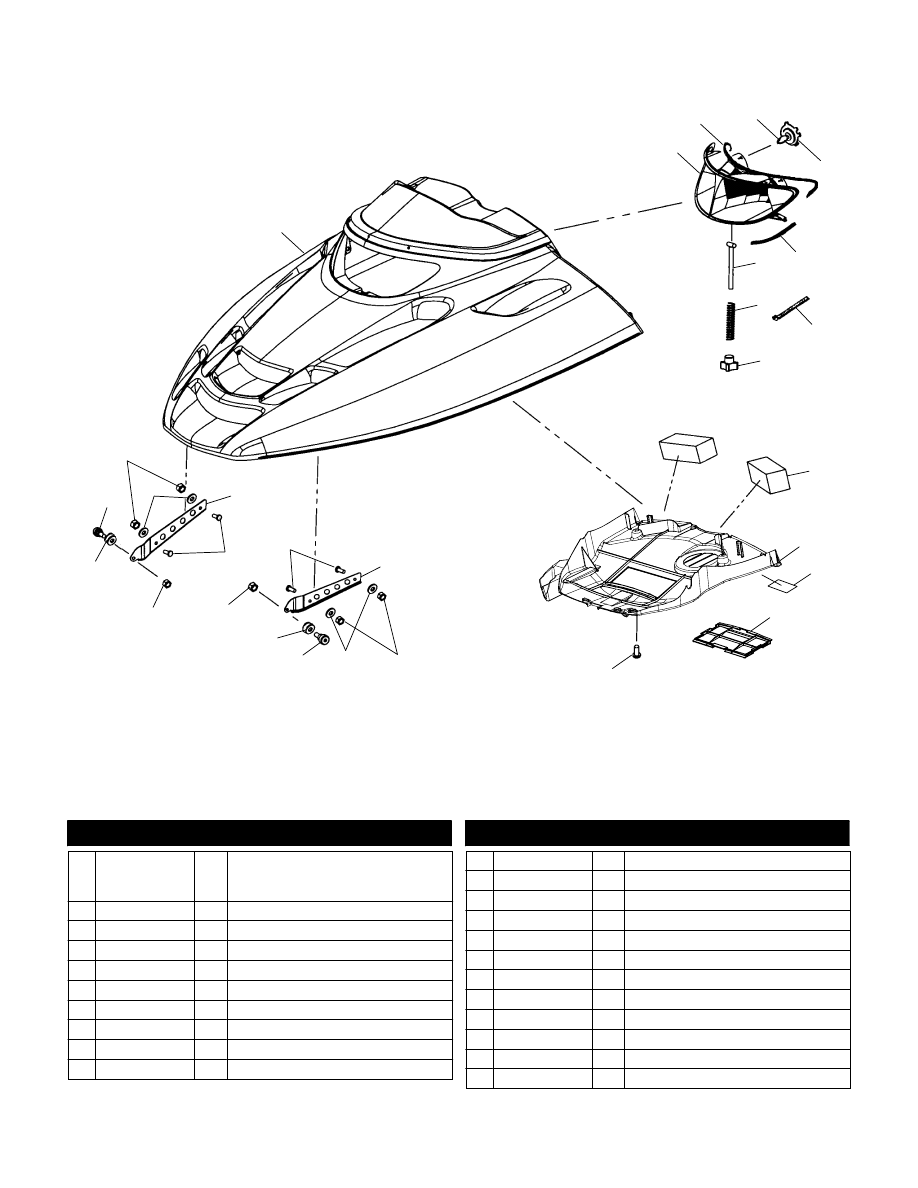

A7

HOOD

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

1

2

4

5

7

8

10

11

12

16

19

20

22

9

19

20

18

17

21

17

18

21

17

15

3

17

14

13

6

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2632224-177

2632224-246

1

1

Asm., Hood (Incl. Foam and Foil)(BS)

Asm., Hood (Incl. Foam and

Foil)(BSA)

2 2410132

1 Asm. Headlamp (Incl. Bulbs)

3 5812175

1 Foam, Headlight Seal, Top

4 2870448

2 Bulb, Headlight

5 4032063

2 Retainer, Headlamp Bulb

6 5812174

1 Foam, Headlight Seal, Bottom

7 7517872

1 Bolt, Adjust Tee

8 7041954

1 Spring, Headlight Adjust

9 7080138

1 Cable Tie

10 7080887

1 Knob, Headlight Adjust

11 5811793

2 Foam, Prefilter

12 5433516

1 Plenum, Hood Intake

13 7079197

1 Decal - Suspension Set-Up

14 5433660

1 Cover, Headlight Access

15 7512068

10 Screw

16 5243567-067

1 Hinge, Upper, LH

17 7542122

6 Nut, Nylok

18 7558301

4 Washer, Flat

19 7512113

2 Bolt

20 5332403

2 Spacer

21 7512240

4 Bolt

22 5243568-067

1 Hinge, Upper, RH

6/00

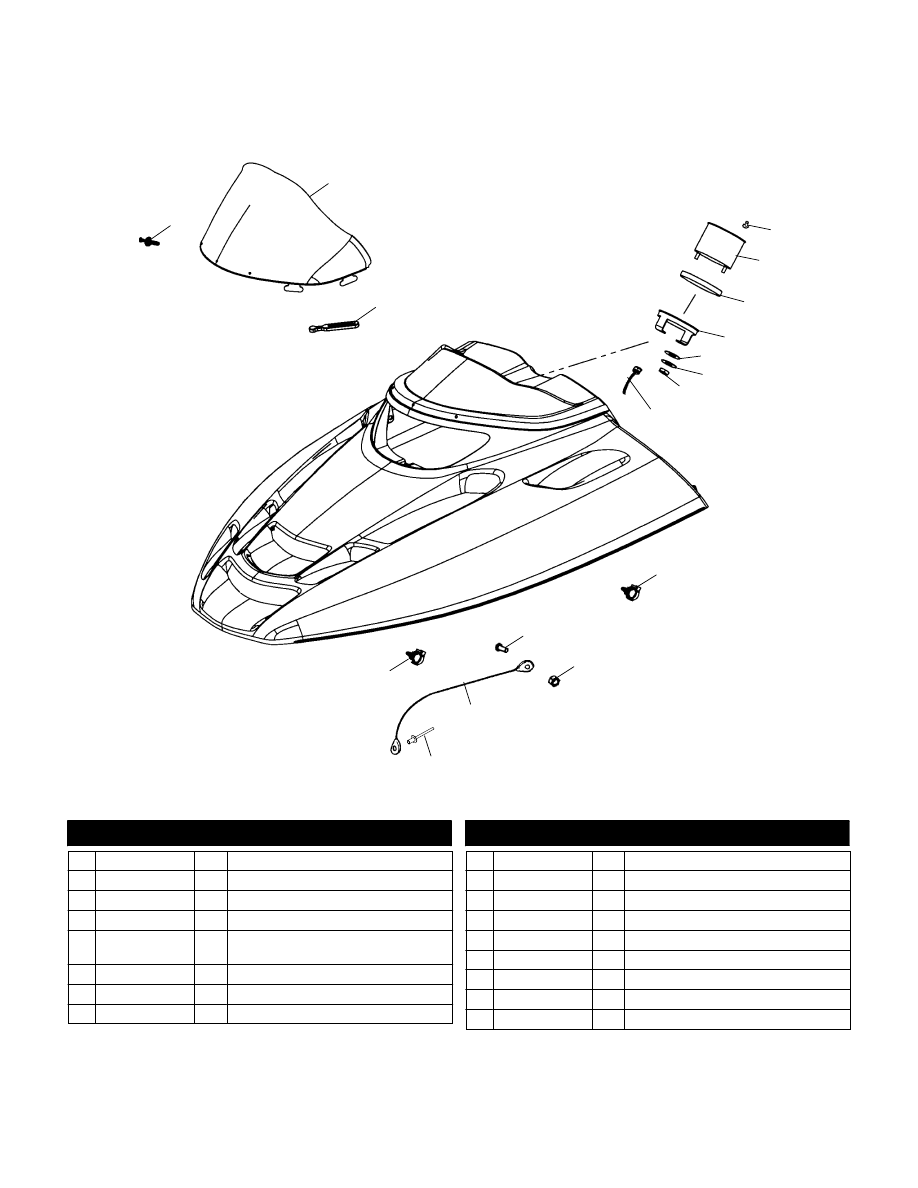

A8

HOOD

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

1

2

3

6

7

9

10

4

5

8

15

16

12

17

11

13

14

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7621509

3 Rivet

2 5433517

1 Windshield, 15”, Flared, Smoke

3 5410970

4 Retainer, Windshield

4 3280186

1 Knob, Trip Odometer

5 3280254

4030015

1

4

Asm., Speedometer

Bulb, Replacement

6 3280209

1 Cushion, Rubber

7 3280210

1 Bracket, Speedometer/Tachometer

8 3280157

2 Washer, Flat

9 3280156

2 Washer, Split Lock

10 3280158

2 Nut

11 3280139

1 Cable, Speedometer

12 4020139

1 Clip, Rosebud

13 7512018

2 Screw

14 7541925

2 Nut, Nylok

15 7080521

2 Cable, Hood Retainer

16 7621467

2 Rivet

17 4020149

1 Clip, Rosebud

6/00

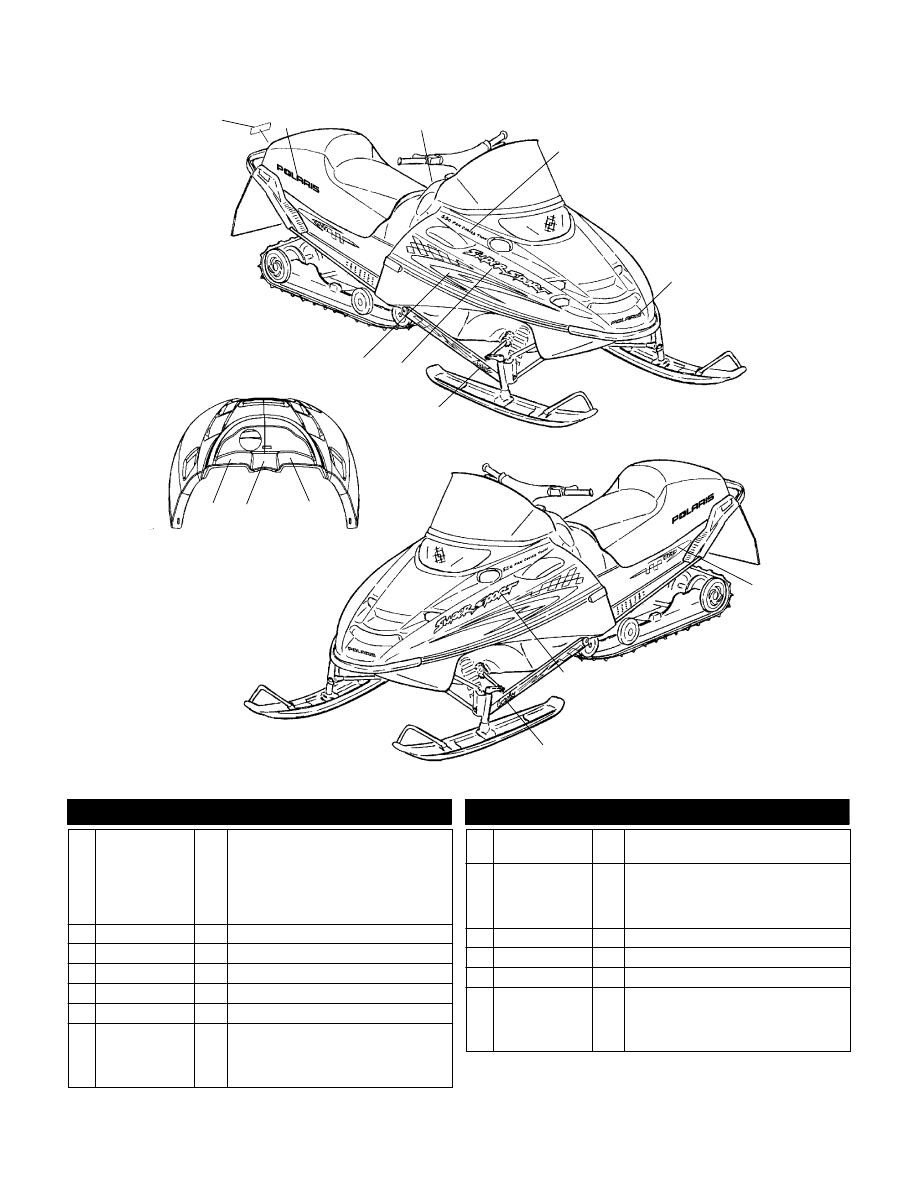

A9

DECALS

SUPERSPORT S01NB5BS and SUPERSPORT S01NB5BSA

1

2

4

5

8

7

9 10

11

6

3

12

6

7

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

2201790

2201752

2200891

1

1

1

Kit - Hood Decals, ’01 Supersport

(Incl. 4-5,8-11)(BS)

Kit - Hood Decals, ’01 Supersport

(Incl. 4-5,8-11)(BSA)

Kit - Decal Application Solution

(For Seat Decals)

1 7076360

1 Decal - Track/Seat, Eng/Fr, LH/RH

2 7078402

2 Decal - “POLARIS”, Seat

3 7075438

1 Decal - Warning, “NO PASSENGER”

4 7078821

2 Decal - “550 FAN COOLED”

5 7078608

1 Decal - “POLARIS”, Hood Center

6 7078817

7078818

7078829

7078830

1

1

1

1

Decal - “INDY”, Trailing Arm, LH (BSA)

Decal - “INDY”, Trailing Arm, RH (BSA)

Decal - “INDY”, Trailing Arm, LH (BS)

Decal - “INDY”, Trailing Arm, RH (BS)

7 7078813

7078814

1

1

Decal - “SUPERSPORT”, LH

Decal - “SUPERSPORT”, RH

8 7078815

7078816

7078827

7078828

1

1

1

1

Decal - Hood Side, LH (BSA)

Decal - Hood Side, RH (BSA)

Decal - Hood Side, LH (BS)

Decal - Hood Side, RH (BS)

9 7078056

1 Decal - Warning, English

10 7078363

1 Decal - Caution, English/French

11 7078057

1 Decal - Warning, French

12 7078819

7078820

7078831

7078832

1

1

1

1

Decal - “EDGE”, Tunnel, LH (BSA)

Decal - “EDGE”, Tunnel, RH (BSA)

Decal - “EDGE”, Tunnel, LH (BS)

Decal - “EDGE”, Tunnel, RH (BS)

6/00
