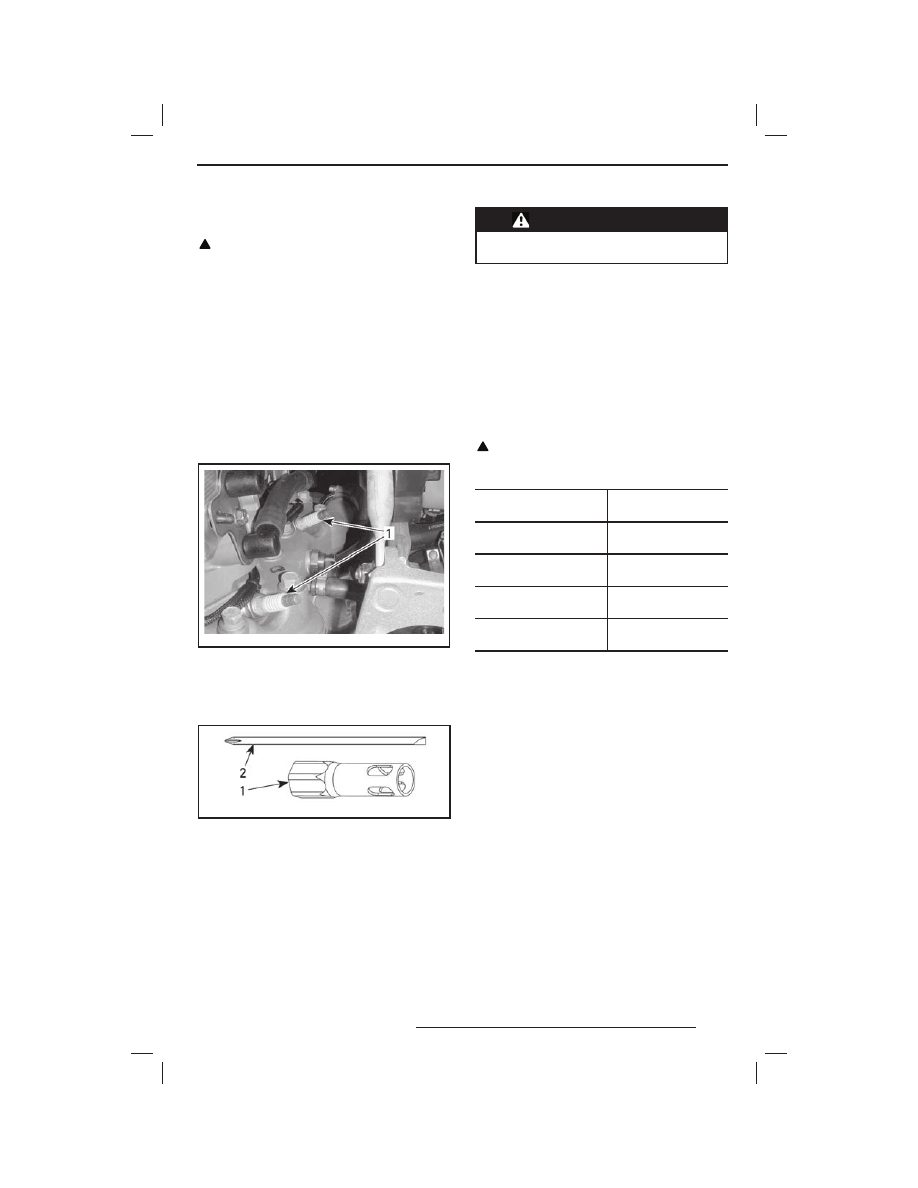

109

Рекомендуемые свечи за-

жигания

!

 ОСТОРОЖНО Применяйте толь-

ко  свечи  зажигания NGK PZFR6F.

Эта  свеча  зажигания  специально

р а з р а б о т а н а   д л я   д в и г а т е л я

600 HO E-TEC. Её следует устанав-

ливать, завернув определённым мо-

ментом, указанным в разделе.

Снятие/установка свечи за-

жигания

Снятие

Снимите левую боковую панель.
Снимите кожух ремня, как описано в разде-
ле «СНЯТИЕ КОЖУХА РЕМНЯ».
Отсоедините провода от свечей зажигания.

mmo2 008 -008 -027_a

ЛЕВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Свечи зажигания

Отверните свечу зажигания на один оборот
с помощью ключа из комплекта возимого ин-
струмента.

mmo2 008 -008 -009

1. Торцевая головка 16 мм
2. Стержень отвёртки

Очистите свечи зажигания и головки цилин-
дров с помощью сжатого воздуха.

ЭЛЕКТРООБОРУДОВАНИЕ



ПРЕДОСТЕРЕЖЕНИЕ

Пользуясь сжатым воздухом, всег-

да одевайте защитные очки.

Полностью  выверните  свечи  зажигания
и выньте их.

Установка свечи зажигания

Убедитесь в отсутствии загрязнений на при-
легающих поверхностях свечи зажигания
и головки цилиндра прежде, чем устанав-
ливать свечи зажигания.
Проверьте зазор между электродами с по-
мощью щупа.
Замените свечу зажигания, если она не со-
ответствует спецификациям.

!

 ОСТОРОЖНО Не допускается ре-

гулировка зазора между электрода-

ми этой свечи зажигания.

МОДЕЛЬ/ТИП СВЕЧИ

ЗАЗОР МЕЖДУ

ЭЛЕКТРОДАМИ, ММ

Rave 550/

NGK BR 9 ES

0,45 ± 0,05

Rave 600/

NGK BR 10 ECS

0,75 ± 0,05

не регулируется

Rave 600 HO E-TEC/

NGK PZFR6F

0,8

+0,05

не регулируется

Rave 800R/

NGK BR 9 ECS

0,75 ± 0,05

не регулируется

Вверните свечу зажигания в головку цилин-
дра от руки до упора.
Окончательно заверните свечу зажигания
ключом из комплекта возимого инструмен-
та или с помощью динамометрического клю-
ча и торцевой головки.
Использование инструментов из возимо-
го комплекта
Используйте торцевую головку 16 мм и стер-
жень отвёртки из комплекта возимого ин-
струмента.

–0,10

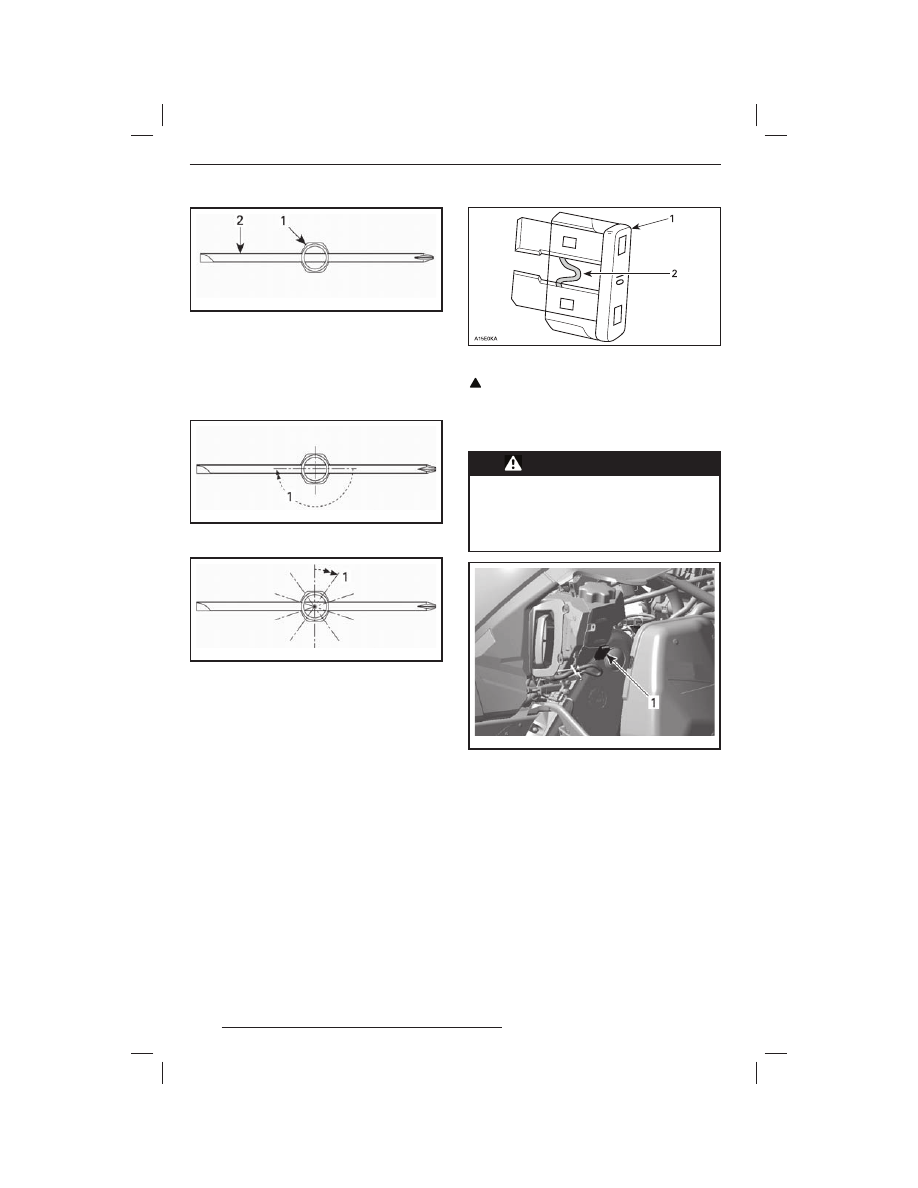

110

mmo2 008 -008 -008_a

ВИД СВЕРХУ
1. Торцевая головка 16 мм
2. Стержень отвёртки

Затяните  свечи  зажигания,  как  показано
на рисунках ниже.
ПРИМЕЧАНИЕ: Убедитесь в правильном по-
ложении свечи зажигания и её шайбы.

mmo2 008 -008 -006_a

НОВАЯ СВЕЧА ЗАЖИГАНИЯ
1. Заверните на 1/2 оборота

mmo2 008 -008 -007_a

БЫВШАЯ В УПОТРЕБЛЕНИИ СВЕЧА ЗАЖИГАНИЯ
1. Заверните на 1/10 оборота

Использование  динамометрического
ключа
Затяните  свечи  зажигания  моментом
27,5 Н•м.

Снятие/проверка предохра-

нителей

Система электрооборудования защищена
предохранителями.
Проверяйте  состояние  предохранителей
и меняйте их при необходимости.
Чтобы извлечь предохранитель из держа-
теля, потяните за него. Проверьте, не опла-
вилась ли нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

!

 ОСТОРОЖНО Запрещается исполь-

зовать предохранитель с более высо-

ким номиналом во избежание повреж-

дения электрических компонентов и/или

возможного возгорания.



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-

теля, прежде чем запускать двига-

тель, найдите и устраните причи-

ну неполадки. Обратитесь за помо-

щью к дилеру LYNX.

mmo2 008 -008 -028_a

ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА МО-
ТОРНОГО ОТСЕКА
1.  Главный предохранитель 5 А

ЭЛЕКТРООБОРУДОВАНИЕ

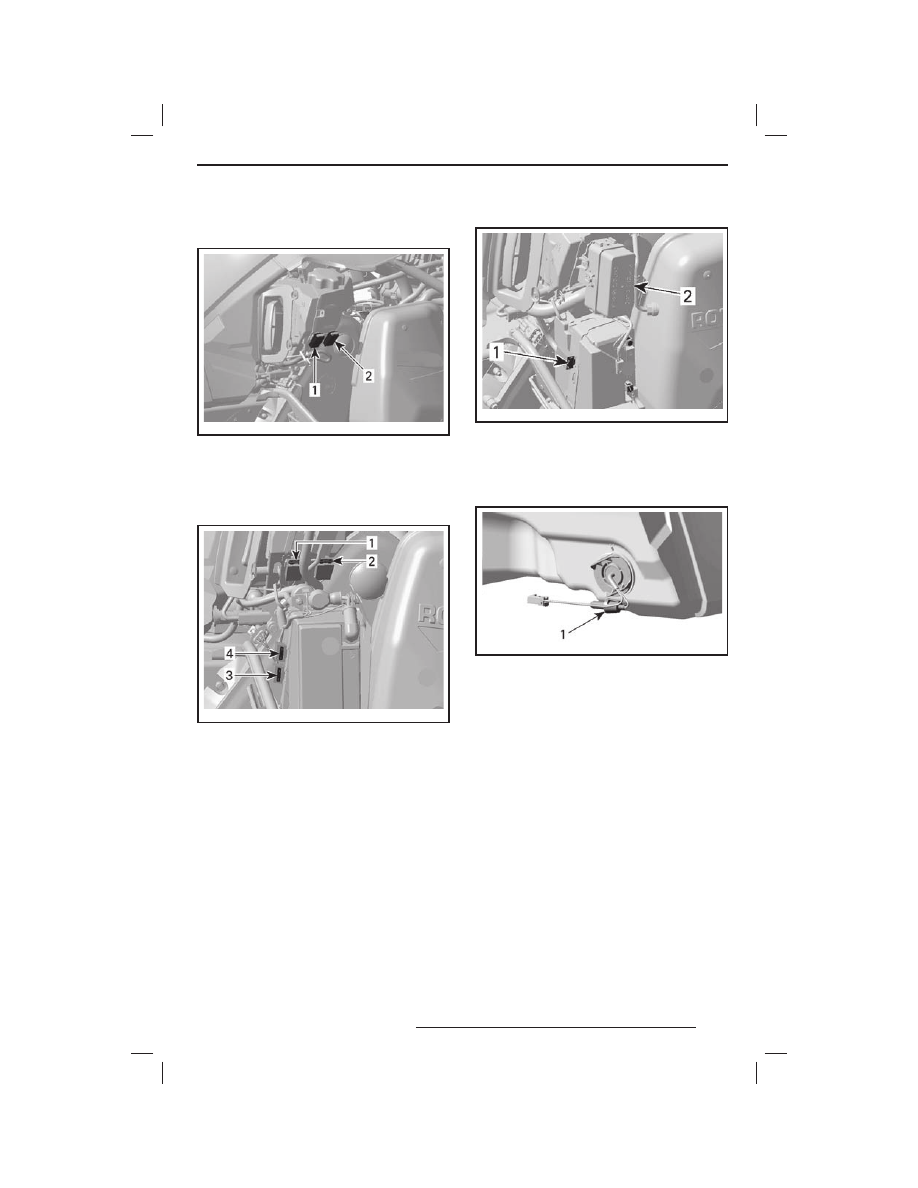

111

 ДВИГАТЕЛИ 550, 593SS И 800R

Ручной стартер

mmo2 007 -009 -017_a

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1.  Предохранитель фары 15 А (КРАСНО-

ОРАНЖЕВЫЙ провод)

2. Предохранитель аксессуаров 15 А (КРАСНО-

ЖЕЛТЫЙ провод)

Электрический стартер

mmo2 008 -003 -033_b

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1.  Предохранитель фары 15 А (КРАСНО-

ОРАНЖЕВЫЙ провод)

2. Предохранитель аксессуаров 15 А (КРАСНО-

ЖЕЛТЫЙ провод)

3. Предохранитель системы зарядки 30 А
4. Предохранитель ECM 5 А (Модуль управле-

ния двигателем)

Система зарядки

mmo2 008 -003 -035_a

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Предохранитель 30 А
2. Коробка предохранителей

Электрический датчик уровня то-

плива

mmo2 007 -009 -016_b

ЗА ГЛУШИТЕЛЕМ ШУМА ВПУСКА ВОЗДУХА
1. Предохранитель 0,25 А

ЭЛЕКТРООБОРУДОВАНИЕ

112

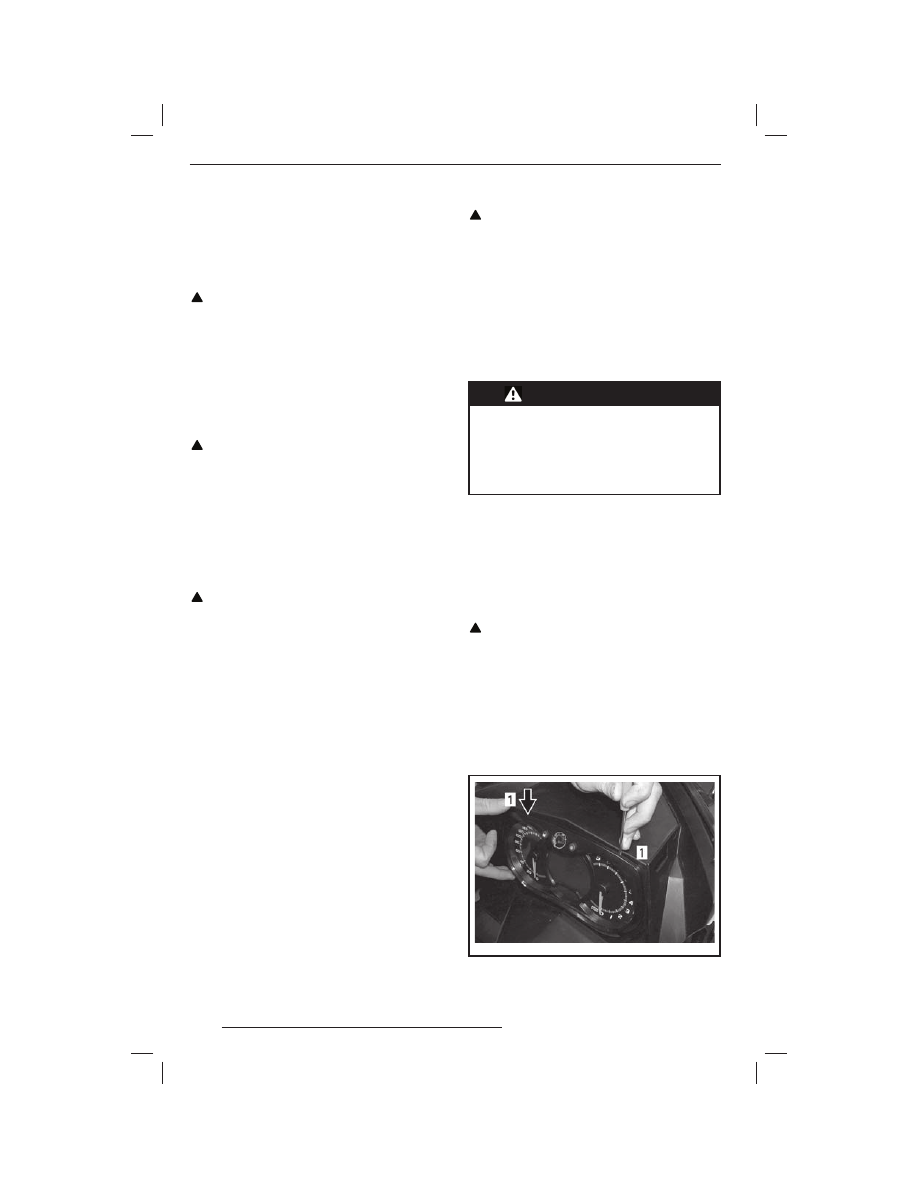

Чистка и защитная смазка

Очистите снегоход от грязи и следов ржав-
чины.
Для чистки снегохода пользуйтесь только
фланелевой тканью (или аналогичной).

!

 ОСТОРОЖНО  Мягкая  фланеле-

вая  ткань  не  оставляет  царапин

на обрабатываемых поверхностях.

Пользуйтесь фланелью для протир-

ки ветрового стекла и капота.

Для очистки снегохода от масел, грязи и ко-
поти  пользуйтесь  чистящим  средством
Heavy Duty Cleaner (P/N 293 110 001) (аэро-
зольный баллон 400 г) и (P/N 293 110 002)
(ёмкость 4 л).

!

  ОСТОРОЖНО  Не  применяйте

Heavy Duty Cleaner для  чистки  та-

бличек и виниловых деталей.

Для ухода за виниловыми и пластиковыми
деталями предназначено чистящее сред-
ство Vinyl & Plastic Cleaner (P/N 413 711 200,
6 бутылей по 1 л).
Для удаления царапин с поверхности ветро-
вого стекла и капота пользуйтесь комплек-
том Scratch Remover Kit (P/N 861 774 800).

!

 ОСТОРОЖНО Запрещается при-

менять сильнодействующие моющие

средства, обезжириватели, краско-

растворители, ацетон, вещества, со-

держащие хлор, и другие агрессив-

ные  средства  для  чистки  корпуса

снегохода и пластмассовых деталей.

Для  чистки  шкивов  рекомендуем  пользо-
ваться чистящим средством Pulley Flange
Cleaner (P/N 413 711 809).
Осмотрите корпус снегохода, устраните за-
меченные дефекты.
Закрасьте мелкие точечные дефекты на ме-
таллических деталях. На все металлические
детали, включая хромированные стержни
амортизаторов, распылите защитную смаз-
ку XP-S Lube (P/N 293 600 016).
Нанесите защитную восковую пасту на кор-
пус  снегохода  и  все  окрашенные  детали
рамы.
ПРИМЕЧАНИЕ:  Наносите  пасту  только
на поверхности с блестящей, глянцевой от-
делкой. Накройте снегоход чехлом, чтобы
во время хранения на его корпусе не скапли-
валась пыль.

КОРПУС/РАМА

!

 ОСТОРОЖНО  Снегоход  должен

храниться в сухом прохладном ме-

сте. Накройте снегоход непрозрач-

ным чехлом, чтобы защитить пласт-

массовые детали и лакокрасочное

покрытие от воздействия солнечных

лучей.

Приподнимите заднюю часть снегохода так,
чтобы гусеница не касалась опорной поверх-
ности. Поставьте снегоход на механическую
опору с широким основанием и отражатель-
ной панелью сзади.



ПРЕДОСТЕРЕЖЕНИЕ

Во избежание травм не пытайтесь

поднять тяжёлый снегоход в оди-

ночку.  Пользуйтесь  подъёмными

устройствами и приспособления-

ми или позовите кого-нибудь на по-

мощь.

ПРИМЕЧАНИЕ: Не ослабляйте натяжение
гусеничной ленты.

Замена ламп

После замены перегоревшей лампы про-
верьте работоспособность осветительно-
го прибора.

Головная оптика

!

 ОСТОРОЖНО Во избежание со-

кращения срока службы галогенных

ламп  не  касайтесь  пальцами  сте-

клянной колбы лампы. Если Вы до-

тронулись  до  стек лянной  колбы,

очистите  её  изопропиловым  спир-

том,  который  не  оставляет  плёнку

на стекле.

С помощью маленькой отвёртки освободи-
те защёлки многофункционального центра.

mmo2 007 -009 -061_a

1. Защёлки
