CLUTCHING

4.1

Service Tools

WARNING

Because of the critical nature and precision balance incorporated into the drive clutch, it is absolutely essential that
no attempt at clutch disassembly and/or repair be made without factory authorized tools and service procedures.

Essential Drive Clutch Tools

Refer to the Service Tool Catalog (PN 9914681) for photos and descriptions of all tools. A tool catalog update
is available through the Polaris parts department. The part number is 9915235.

Description

Part Number

Offset Alignment Tool - 5/8” (1.6 cm) P-85 Clutches

2870426

. . . . . . . . . . .

Drive Clutch Puller 14mm (Small Shaft ID)

2872085

. . . . . . . . . . . . . . . . . . .

Strap Wrench

2870336

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Replacement Strap for 2870336

2870389

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Spider Spanner Nut Driver (Jam Nut)

2870338

. . . . . . . . . . . . . . . . . . . . . . .

Spider Removal / Installation Tool

2870341

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Holding Fixture

2871358

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Holding Fixture Tab

5130518

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tapered Reamer

2870576

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Spider Button Tool

2870985

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Clutch Bushing Rebuild Tool Kit

2871025

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

P-85 Drive Clutch Compression Tool

2870984

. . . . . . . . . . . . . . . . . . . . . . . .

Torque Wrench, 250 ft. lb.

Commercially Available

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Torque Wrench, 0-200 in. lb.

Commercially Available

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Clutch Compression Tool

8700220

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Clutch Holding Wrench

9314177

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SLP Button Tool

8716010

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SLP Clutch Sheave Clamp Tool

8716020

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

High Performance Roller Compression Tool

PS45909

. . . . . . . . . . . . . . . . . .

Pro X Drive Clutch Puller Chart

Model

Clutch Puller Part Number

440 Pro X Fan

2872084

440 Pro X

2872085

600/700/800 Pro X

2872085

CLUTCHING

4.2

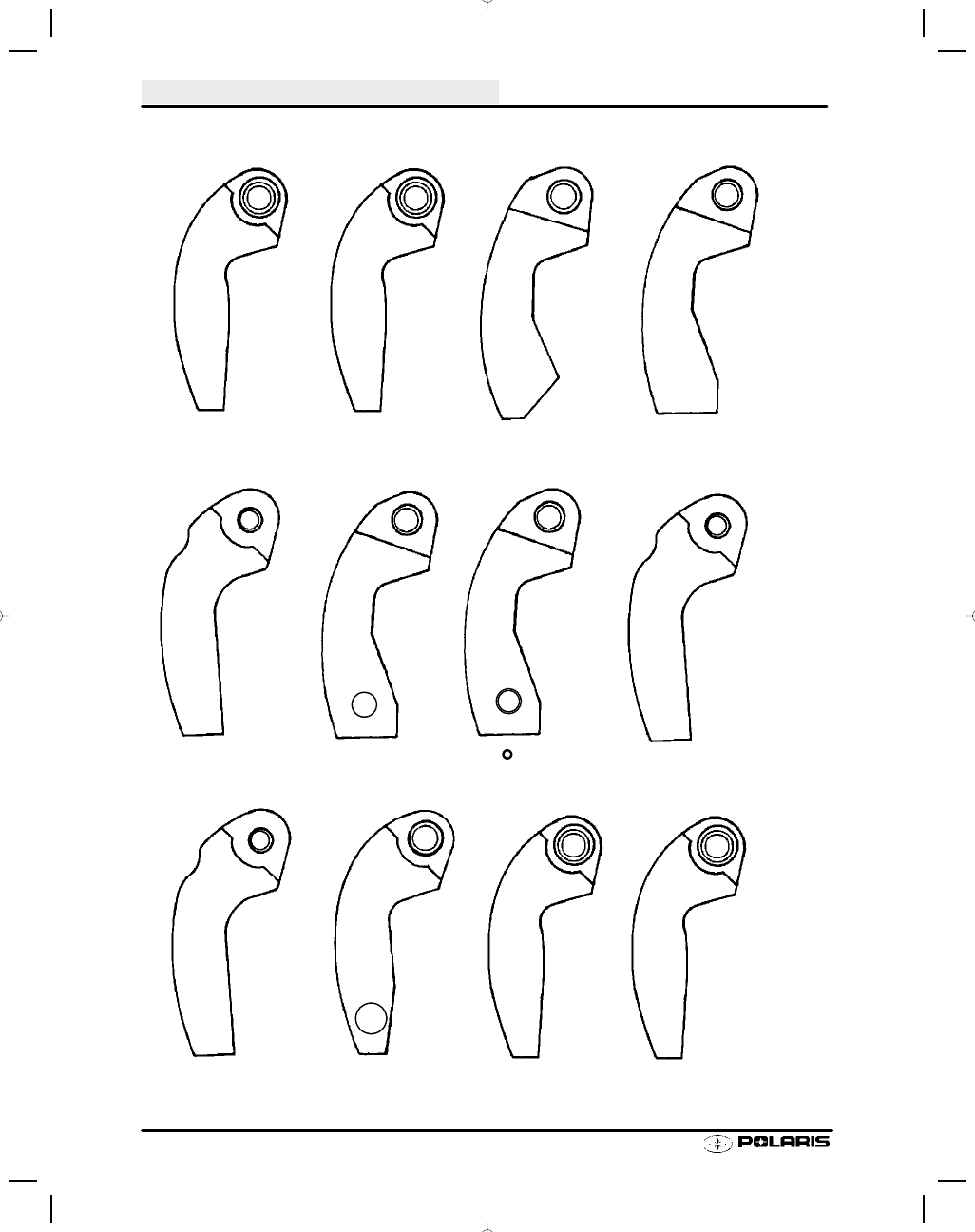

Drive Clutch Weight Identification - Actual Size

G

N

U

02

G - (B Modified)

Gram Weight: 41.5

á1

PN 5630063

A

Gram Weight: 47.5

á1

PN 5630080

U

Gram Weight: 34

á1

PN 5630107

02

Gram Weight: 49

á1

PN 5630225

O

Gram Weight: 51

PN 5610088

Gram Weight: 53

á1

PN 5630174

W

W

Gram Weight: 37.5

á1

PN 5630109

03

03

Gram Weight: 32.5

á1

PN 5630227

04

04

Gram Weight: 57.5

á1

PN 5630229

1

M1 (Modified)

Gram Weight: 46.0

á1

PN 5630301

M

K1

K1

Gram Weight: 39

á1

PN 5630144

P1

P1

Gram Weight: 42

á1

PN 5630089

CLUTCHING

4.3

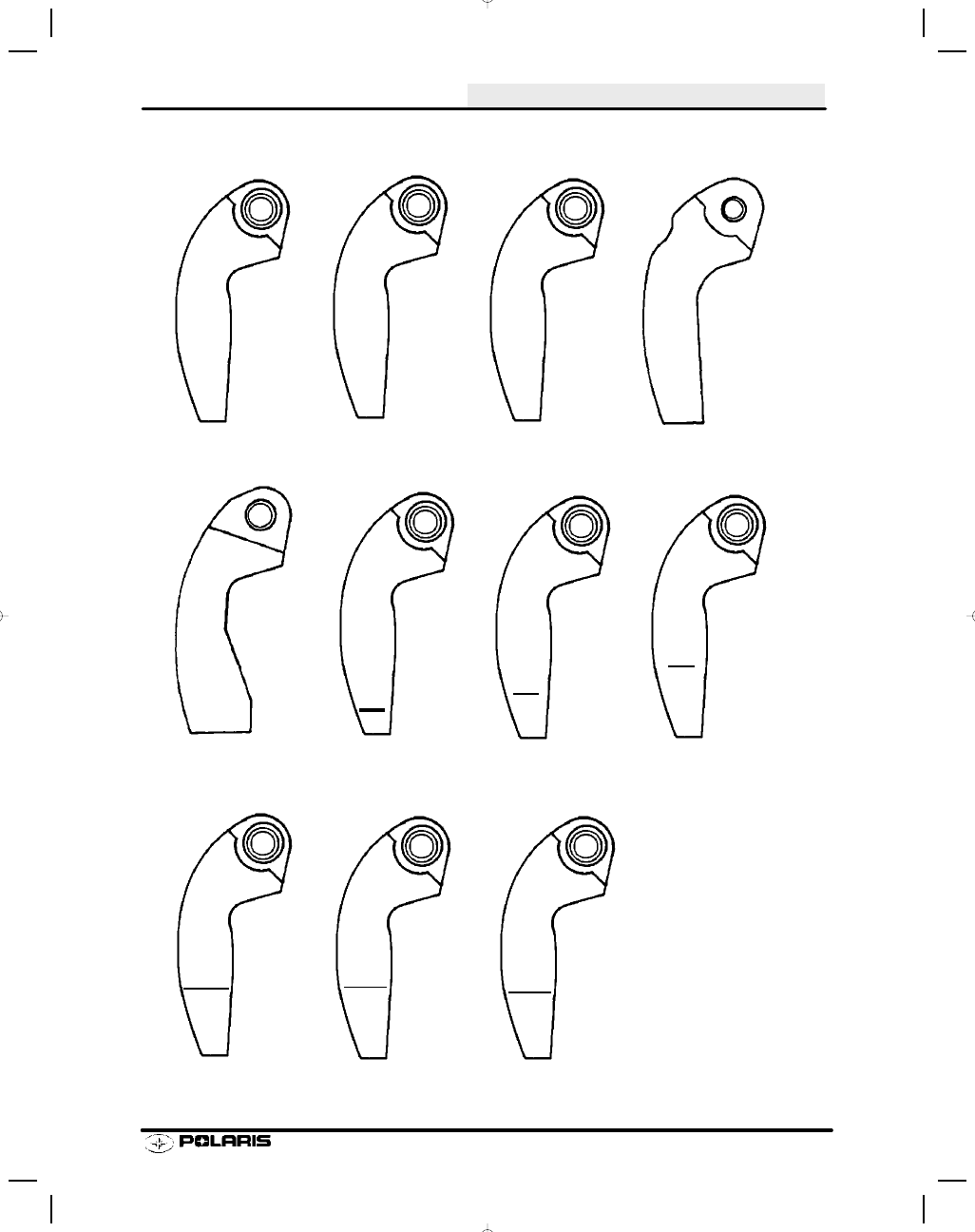

Drive Clutch Weight Identification - Actual Size

J1

05

08

07

06

J1

Gram Weight: 44

á1

PN 5630065

05

Gram Weight: 53.5

á1

PN 5630234

06

Gram Weight: 50

á1

PN 5630243

07

Gram Weight: 52

á1

PN 5630244

08

Gram Weight: 47.5

á1

PN 5630245

15

15

Gram Weight: 55.5

á1

PN 5630274

10

10 Bushed

Gram Weight: 51.5

á1

PN 1321526

10

M

W

10M-W Bushed

Gram Weight: 46

á1

PN 1321527

10M

10M Bushed

Gram Weight: 49.5

á1

PN 1321528

10M

B

10M Blue Bushed

Gram Weight: 47.5

á1

PN 1321529

10M

R

10M Red Bushed

Gram Weight: 44

á1

PN 1321530
