REAR SUSPENSION

11.10

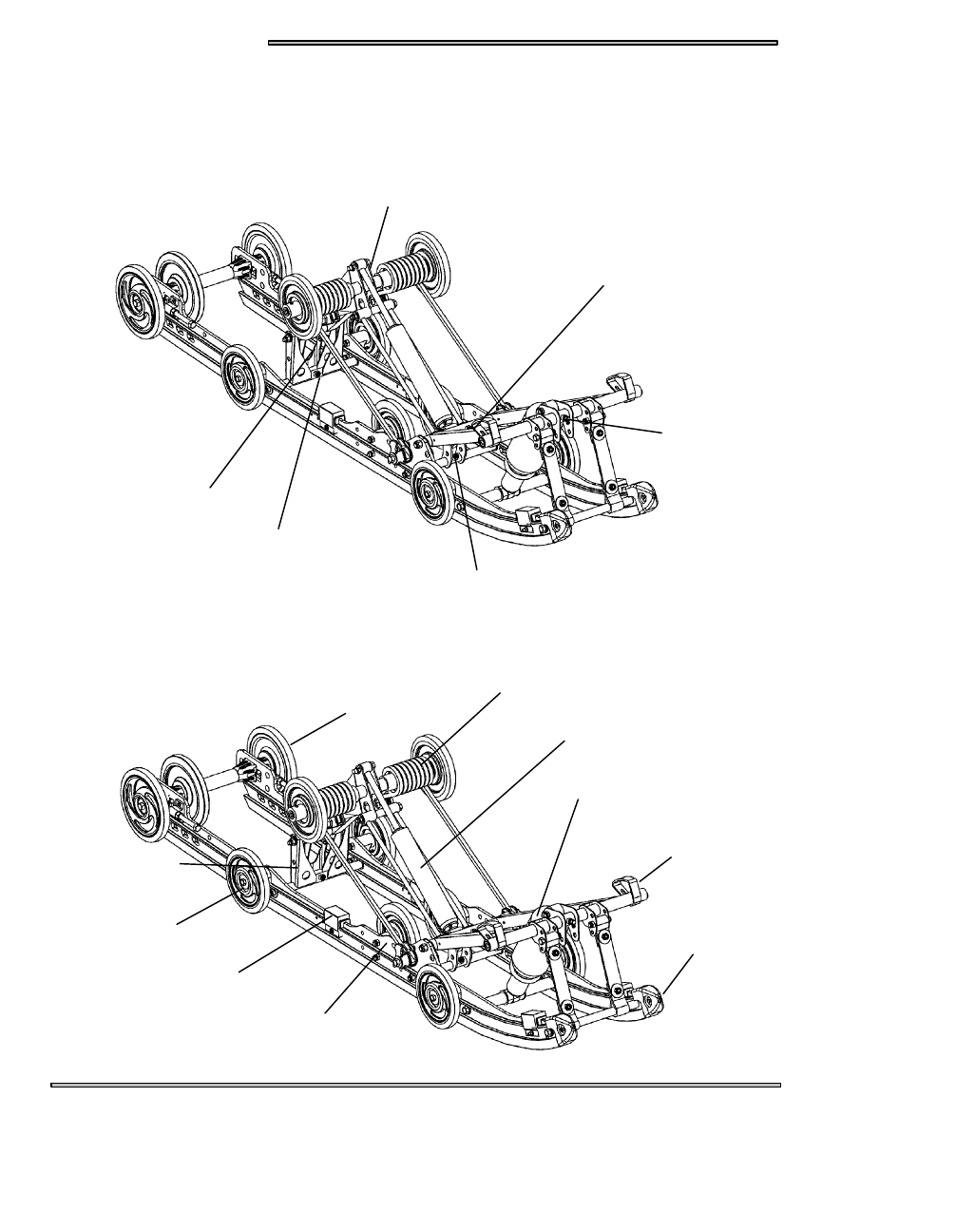

Typical Suspension Lubrication / Torque Specifications

3/8″ top shock mounting bolts

28-30 ft. lbs. (39 - 41 Nm)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3/8″ suspension mounting bolts

35 - 40 ft. lbs. (49 - 55 Nm)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7/16″ suspension mounting bolts

55 - 60 ft. lbs. (76 - 83 Nm)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Shock rod bolts (do not over torque)

12 ft. lbs. (17 Nm)

. . . . . . . . . . . . . . . . . . . . . . . . . . .

*Shock rods must pivot freely after torquing

L

L

L

L

L

L

Torsion Spring

Bogie Wheel

Slide Rail

Rail Bumper

Rail Tip

Front Track Shock

Rear Track Shock

Idler Wheel

Front Torque Arm

Rear Torque Arm

REAR SUSPENSION

11.11

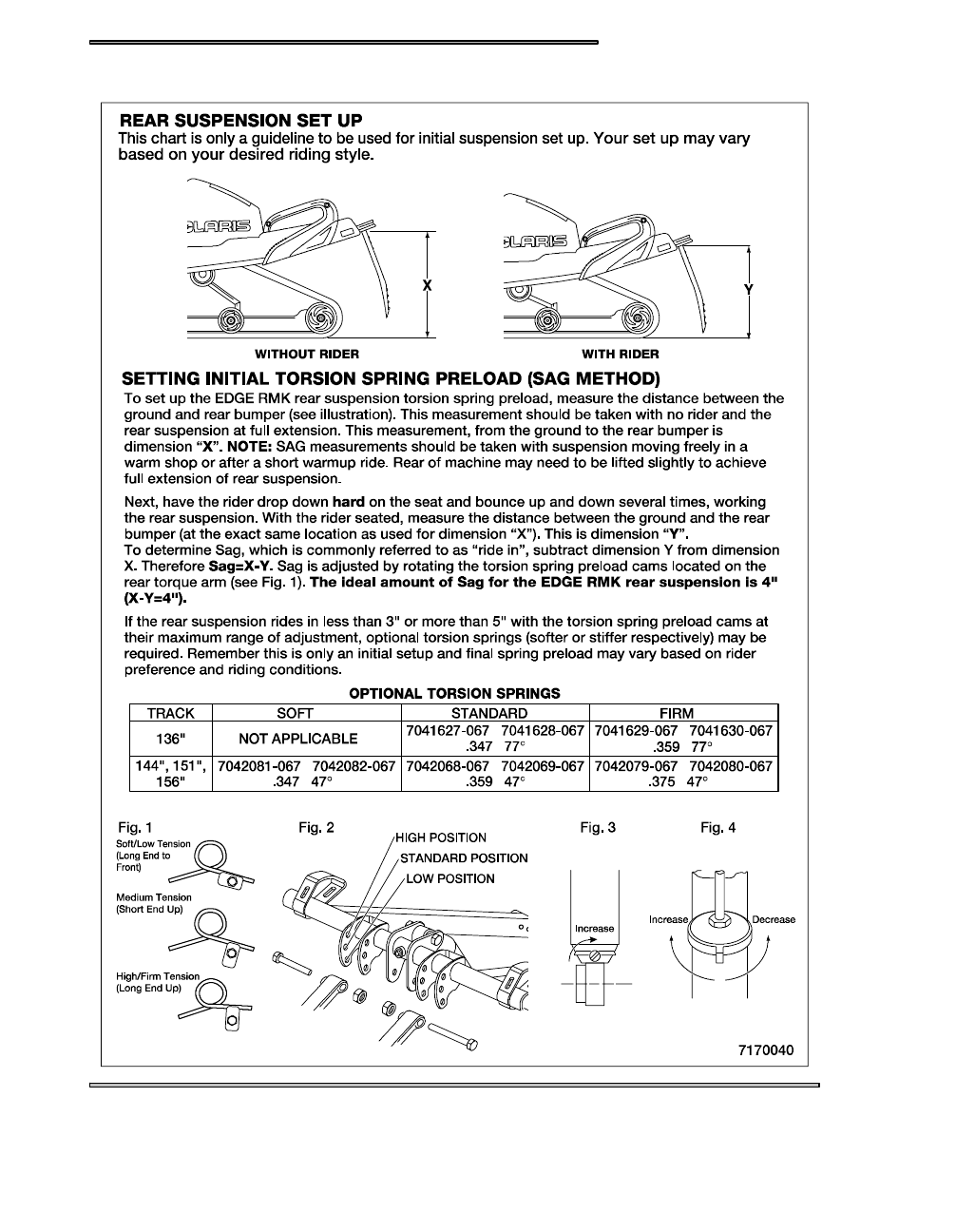

Switchbackt / EDGE 136” Suspension Set Up

900 RMK = 5”

REAR SUSPENSION

11.12

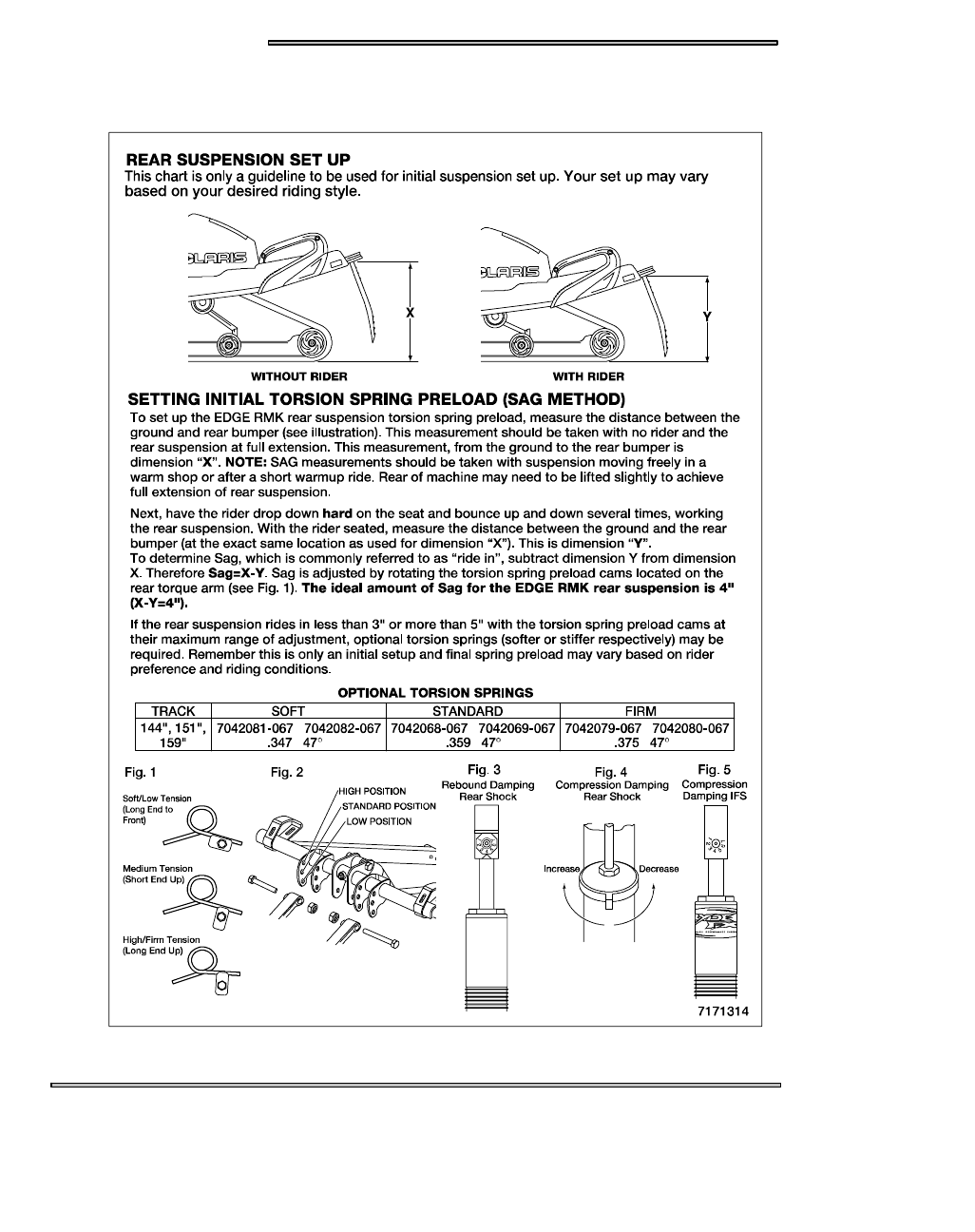

Edge RMK 144” / 151” / 159” / 166”

REAR SUSPENSION

11.13

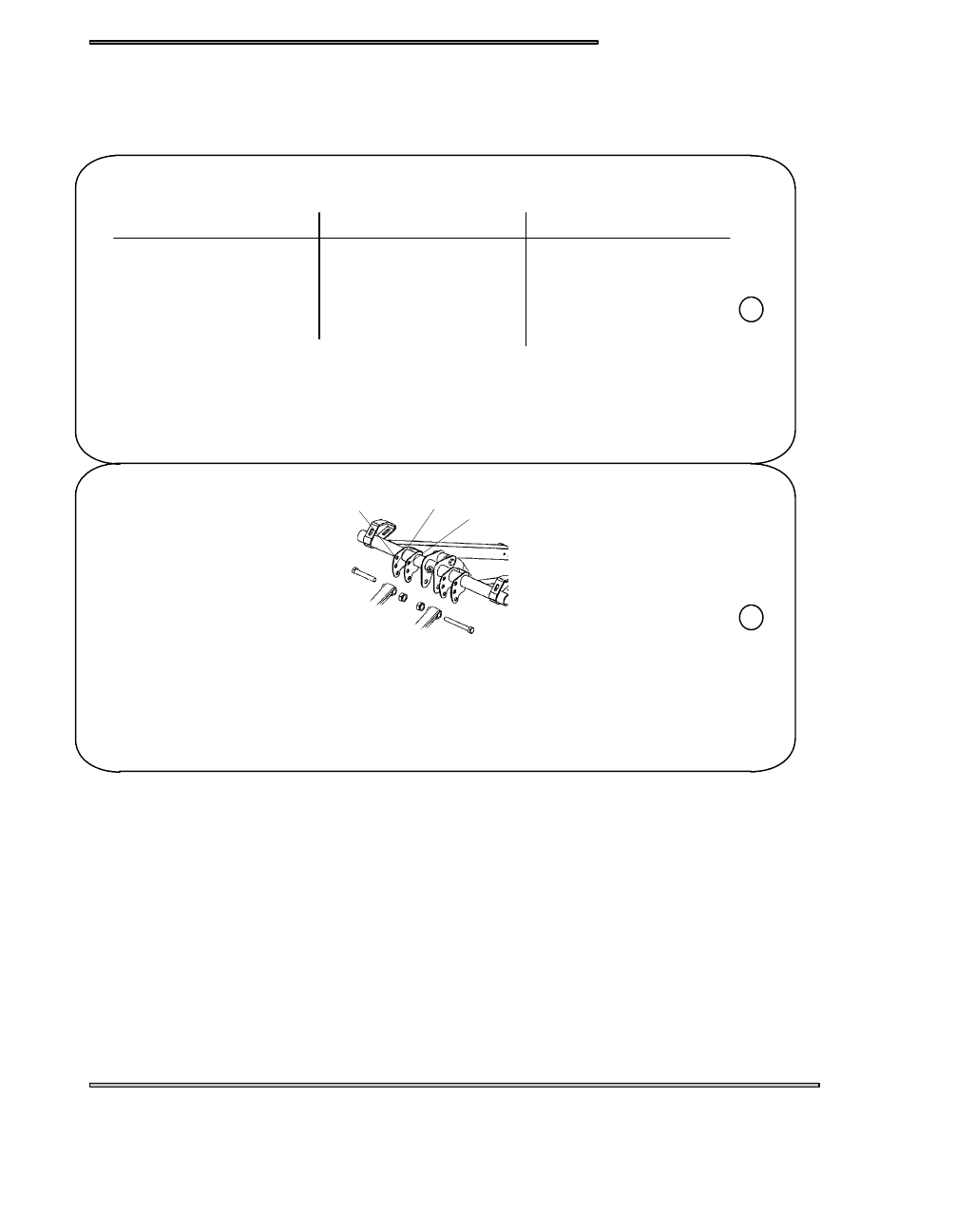

Front Torque Arm Limiter Strap Adjustment

One method of changing ski-to-snow pressure is to change the length of the front torque arm limiter straps. The limiter

strap is normally mounted in the fully extended position.Below is and example of what the hang tag

High

Standard

Low

Set Up Recommendations for Optimum Performance*

Deep Powder Snow

Powder - Hardpack

Hardpack

n

Front Torque Arm -

low position for maximum

lift and floatation.

n

Front Torque Arm -

standard position for

overall handling and speed

over snow

n

Front Torque Arm -

High position for

increased control and less

transfer.

* More detailed instructions and options are found on troubleshooting and set-up decals under the hood.

This unit is equipped with a deep lug track. High speed use on hardpack surfaces

is not recommended. Track lug damage may occur. High speed use should be

kept to a minimum with frequent slow-speed intervals for track cooling.
