E5

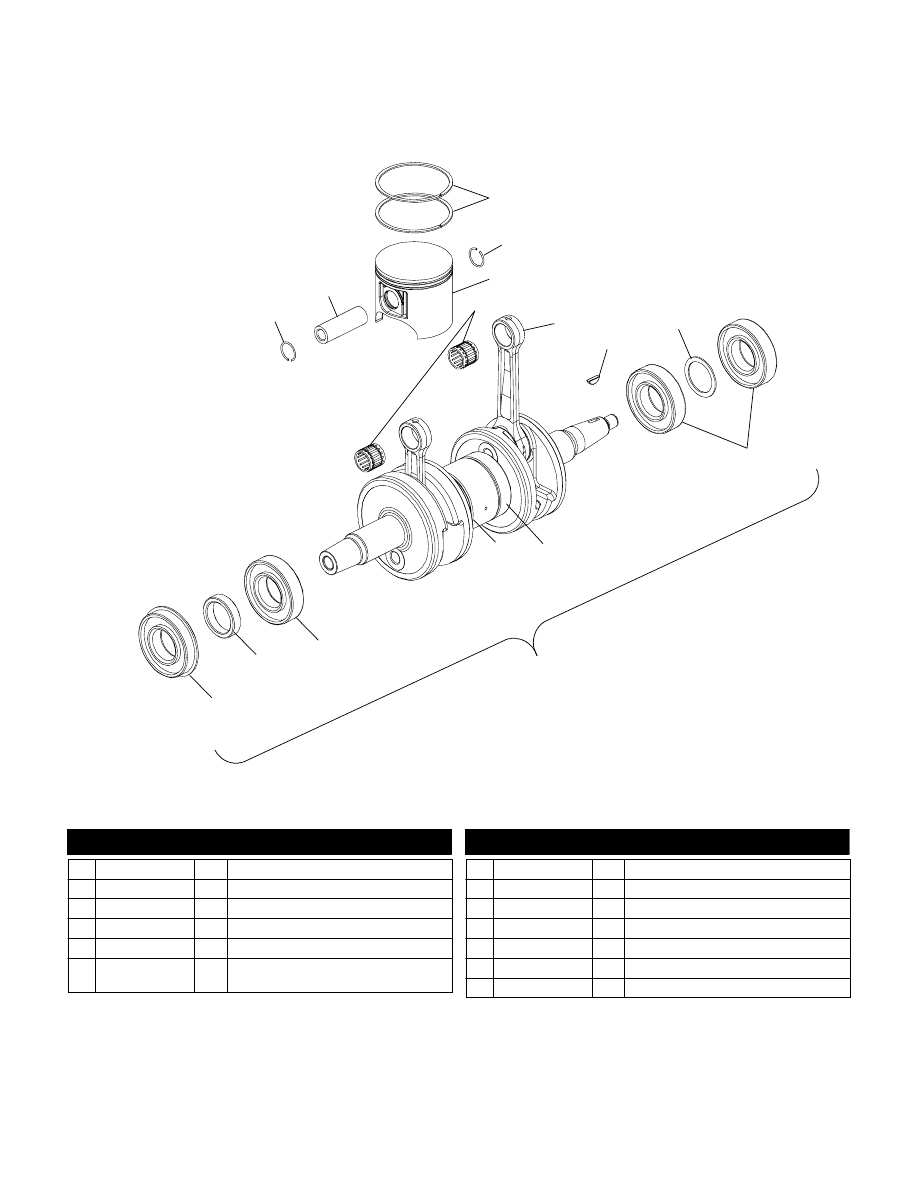

PISTON and CRANKSHAFT (800)

800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and 800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10

F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

3

5

4

11

12

7

10

8

9

1

2

6

1

9

9

13

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 3021179

4 Circlip, Piston

2 --------------

2 Pin, Piston

3 2201631

2 Kit, Piston Rings

4 2202337

2 Kit, Piston (Incl. 1,2,3)

5 3514357

2 Bearing

6 2201557

2 Kit, Connecting Rod

(Incl. Rod, Pin, Bearing, Washers)

7 7721117

1 Key, Woodruff

8 7555905

1 Bushing

9 3585503

4 Bearing, Ball

10 3514318

1 Bearing, Ball

11 5131899

1 Spacer

12 3514310

1 Bearing, Ball

13 2201842

1 Kit, Crankshaft (Incl. 8-12)

3/02

E6

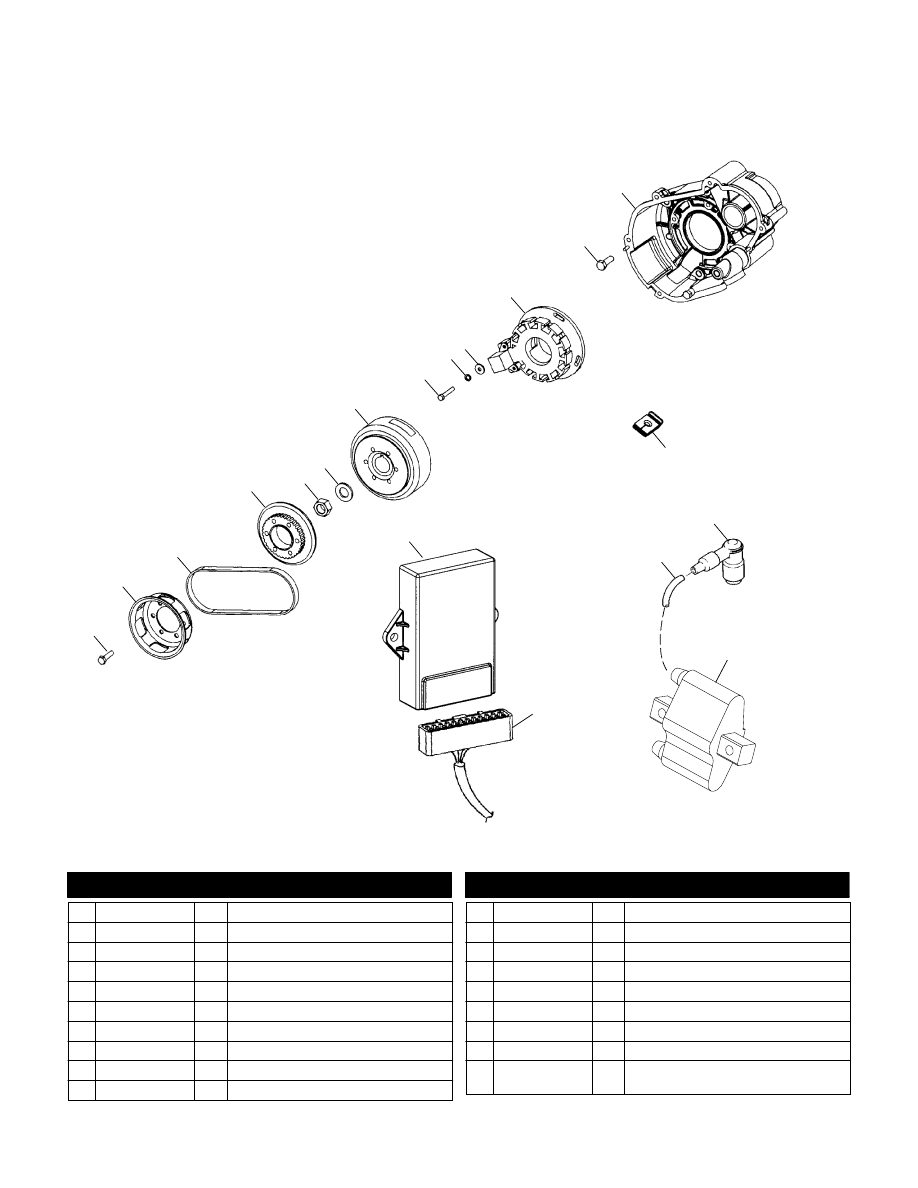

MAGNETO (800)

800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and 800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10

F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

1

3

8

6

4

5

7

2

9

10

11

12

13

14

15

16

17

18

19

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7517998

6 Screw

2 3021144

1 Pulley, Starting

3 5411998

1 Belt

4 5630824

1 Pulley, Water Pump Drive

5 7546909

1 Nut, Hex

6 7555907

1 Washer

7 4010677

1 Flywheel

8 7517246

3 Screw

9 7555969

3 Washer, Lock

10 7555970

3 Washer, Flat

11 4010297

1 Stator

12 7516734

4 Screw

13 1202161

1 Housing, Ignition

14 5411178

1 Grommet

15 4020155

2 Cap, Spark Plug

16 4010124-305

AR Wire, Ignition

17 4060229

1 Coil, Ignition

18 4010549

1 Harness, Ignition

19 2202326

7077026

1

1

Kit, CDI (Incl. 19, Nyogel & Decal)

Decal, Spark Plug

1/02

E7

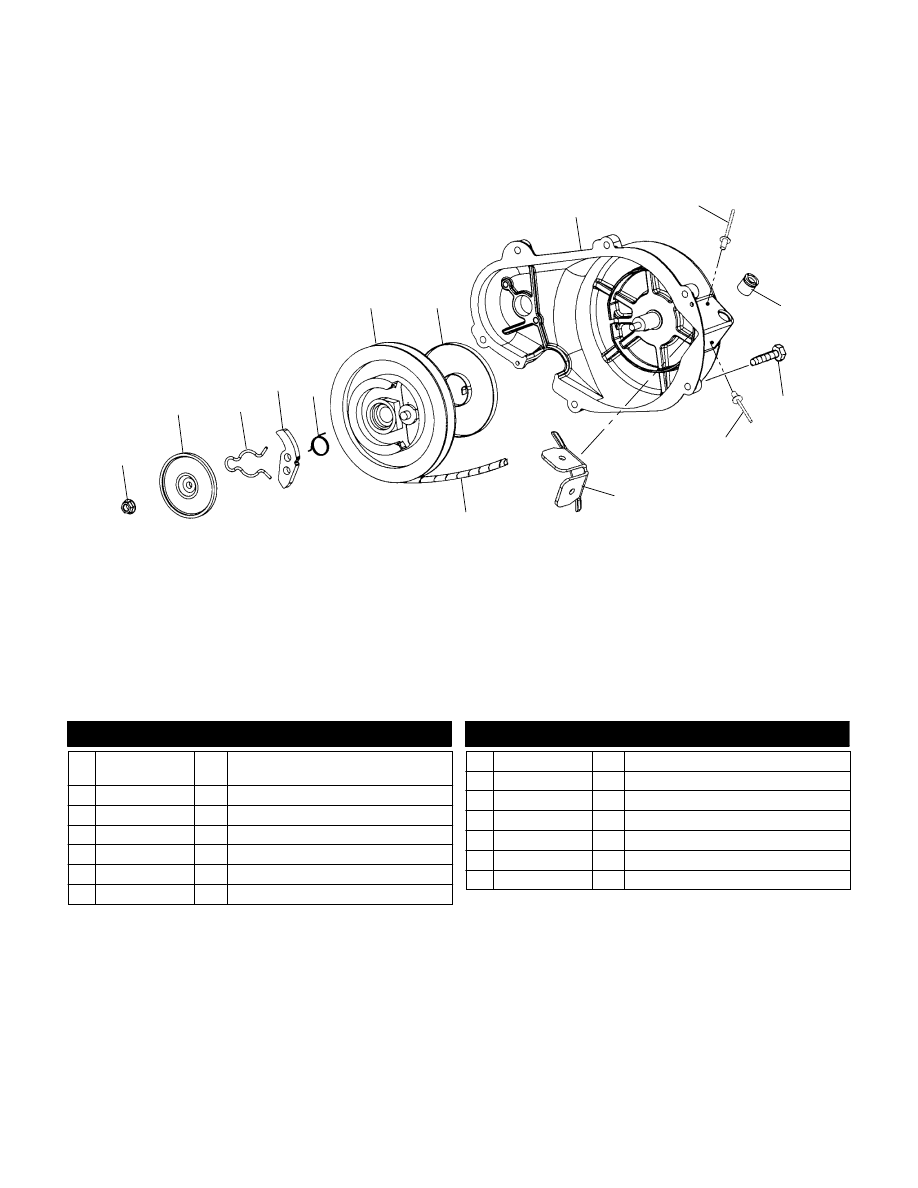

RECOIL STARTER (800)

800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and 800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10

F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

11

7

6

4

8

5

3

2

13

10

1

9

9

12

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1202408

1 Asm., Recoil

(Incl. 1-10,13 & Starting Pulley)

1 3040163

1 Nut

2 3040164

1 Plate, Friction

3 3040167

1 Spring, Friction

4 5246108

1 Ratchet

5 3040166

1 Spring, Return

6 3040168

1 Reel

7 3040170

1 Spring, Spiral

8 3040160

1 Housing, Recoil

9 7661148

2 Rivet

10 3040171

1 Bushing, Rope Slide

11 7517998

6 Screw

12 5246218

1 Shield, Recoil Rope

13 3040169

1 Rope

3/02

E8

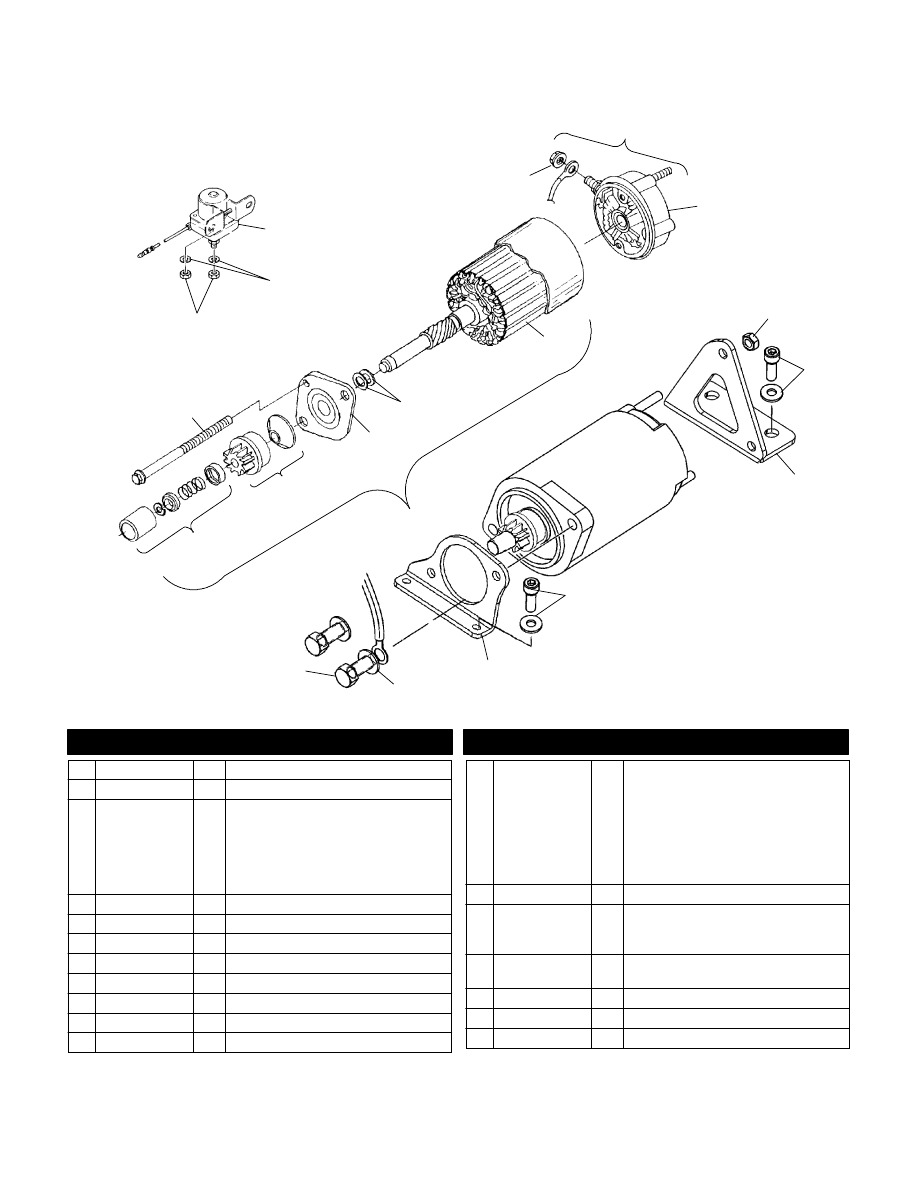

STARTING MOTOR
