61

Состояние тормозного меха-

низма



ПРЕДОСТЕРЕЖЕНИЕ

От  состояния  тормозного  меха-

низма зависит Ваша безопасность.

Тормозной  механизм  всегда  дол-

жен быть в исправном состоянии.

Запрещается эксплуатировать сне-

гоход при неисправной тормозной

системе.  Рег улярно  проверяйте

техническое состояние и степень

износа деталей тормозного меха-

низма.

Регулировка тормозного ме-

ханизма

Механический тормоз: Механизм тормоза
является саморегулирующимся и не требу-

ет дополнительных регулировок.

Гидравлический тормоз: Гидравлический

тормозной привод не требует никаких регу-

лировочных операций. При необходимости
обратитесь к дилеру Lynx.

Состояние задней подвески

Осмотрите все компоненты подвески, вклю-
чая накладки опорных полозьев, пружины,
катки и другие детали.

ПРИМЕЧАНИЕ:  При  движении  снегохода
по снежному покрову снег играет роль смаз-
ки и охладителя поверхности скольжения.
Продолжительное движение по обледенев-
шей поверхности или жёсткому снегу при-
водит к перегреву и преждевременному из-
носу накладок опорных полозьев гусеницы.

Состояние ленточного огра-

ничителя

Осмотрите ленточный ограничитель — он не

должен  иметь  трещин  и  признаков  изно-

са. Проверьте затяжку резьбовых крепёж-

ных деталей. При обнаружении ослаблений
проверьте, не деформированы ли отверстия
в ленточном ограничителе. Замените лен-

точный ограничитель (если необходимо). За-
тяните гайку крутящим моментом 7 Нм.

Состояние гусеницы

Поднимите заднюю часть снегохода и по-

ставьте  на  опору  с  широким  основанием.

Не запуская двигатель, вручную проверни-

те гусеницу и проверьте её состояние. При

обнаружении повреждений, порезов, обна-

жения корда, отсутствия или повреждения
направляющих обратитесь к дилеру Lynx.



ПРЕДОСТЕРЕЖЕНИЕ

Не эксплуатируйте снегоход и не

проворачивайте гусеницу, если она

разорвана, повреж дена или изно-

шена.

Натяжение и центровка гу-

сеницы

Перед  регулировкой  натяжения  гусенич-
ной ленты совершите пробег на снегоходе
по снежному покрову в течение 15—20 минут.

Поднимите заднюю часть снегохода и по-

ставьте на опору с широким основанием.

Задняя подвеска должна находиться в сво-
бодном состоянии. Проверьте зазор посре-
дине между передними и задними направ-
ляющими катками. Измерьте зазор между
гусеницей и накладкой опорных полозьев
посередине длины опорных полозьев. При
нормальном натяжении гусеничной ленты
величина зазора должна соответствовать
номинальному значению, которое приведе-
но в разделе «ТЕХНИЧЕСКИЕ ХАРАКТЕРИ-

СТИКИ».



ПРЕДОСТЕРЕЖЕНИЕ

Отрегулируйте натяжение гусени-

цы в строгом соответствии с дан-

ными,  приведёнными  в  разделе

«ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ-

КИ». Слабое натяжение гусеницы

может стать причиной аварии или

и несчастного случая.

ВАЖНО: Слишком большое натяжение гу-

сеницы приводит к потере мощности и чрез-
мерной нагрузке на компоненты подвески.

Регулировка натяжения гусеницы:

Снимите колпак задних направляющих кат-
ков. Ослабьте болты крепления задних на-
правляющих катков. Вращением регулиро-
вочных болтов установите требуемое натя-

жение гусеничной ленты. Если Вам не уда-

ётся правильно отрегулировать натяжение
гусеницы, обратитесь к дилеру Lynx.



ПРЕДОСТЕРЕЖЕНИЕ

Не проверяйте натяжение гусени-

цы на работающем двигателе. По-

верните ключ зажигания в положе-

ние OFF. Вращающаяся гусеница

представляет опасность.

62

Центровка гусеницы



ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гусе-

ницы убедитесь в отсутствии на гу-

сенице посторонних предметов, ко-

торые могут вылететь из неё при

её вращении. Следите, чтобы руки,

ноги, инструмент или одежда были

подальше от гусеницы. Убедитесь

в отсутствии людей рядом со сне-

гоходом.

Пустите двигатель и слегка нажмите на ры-

чаг дроссельной заслонки, чтобы гусенич-

ная лента начала медленно вращаться. Дли-

тельность работы гусеничного движителя

в подобном режиме не должна превышать

15—20 секунд.

Проверьте симметричность положения гу-

сеничной ленты относительно накладок по-
лозьев: расстояние между полозьями и на-

правляющими гребнями гусеничной ленты
должно быть одинаковым с обеих сторон.

Для выполнения регулировки остановите
двигатель. Ослабьте контргайки и затяни-

те регулировочный болт на той стороне, где

расстояние между накладкой и направляю-
щими больше.

Затяните контргайки и регулировочные болты.



ПРЕДОСТЕРЕЖЕНИЕ

Ес ли  контргайк и  плохо  затяну-

ты,  регулировочные  болты  могут

ослабну ть,  что  приведёт  к  чрез-

мерному  ослаблению  натяжения

гусеницы и её повреждению.

Снова пустите двигатель и на малой скоро-
сти движения гусеничной ленты проверьте
симметричность её положения относитель-
но опорных полозьев.

После  регулировки  опустите  снегоход
на опорную поверхность.

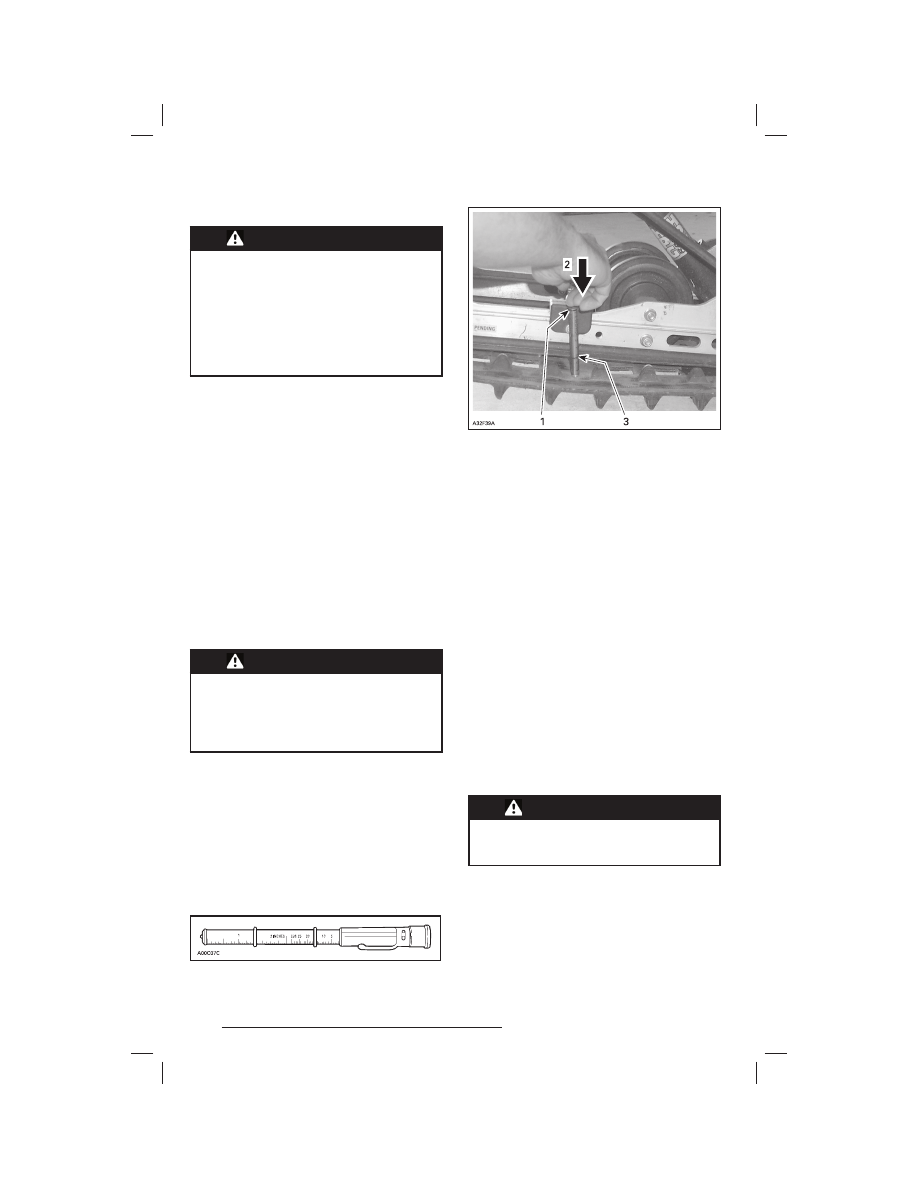

ПРИМЕЧАНИЕ: Для измерения натяжения
гусеницы  рекомендуем  применять  специ-
альный инструмент (P/N 414 348 200).

ИНСТРУМЕНТ ДЛЯ ИЗМЕРЕНИЯ НАТЯЖЕНИЯ
ГУСЕНИЦЫ

1. Положение уплотнительного кольца при уси-

лии 7,3 кг

2. Нажимайте на верхнюю часть инструмен-

та, пока она не войдёт в соприкосновение

с уплотнительным кольцом

3. Измеренный прогиб гусеницы под действи-

ем нагрузки

Рулевое управление и пе-

редняя подвеска

Осмотрите рулевое управление и переднюю
подвеску  на  предмет  затяжки  крепёжных
элементов (рычаги и тяги рулевого управ-
ления, наконечники рычагов, шаровые опо-

ры, крепления лыж и пр.).

При  необходимости  обратитесь  к  дилеру
Lynx.

Контроль состояния лыж

и коньков

Проверьте состояние лыж, коньков и твер-
досплавных накладок полозьев. При обна-
ружении признаков износа обратитесь к ди-
леру Lynx.



ПРЕДОСТЕРЕЖЕНИЕ

Чрезмерно  изношенные  лыжи  и/

или  коньки  лыж  ухудшают  управ-

ляемость снегохода.

Система выпуска отработав-

ших газов

Выхлопная  система  предназначена  для
уменьшения уровня шума и улучшения ра-
бочих характеристик снегохода. Демонтаж
любого компонента системы выпуска может
привести к серьёзным повреждениям дви-
гателя.

63

Чистка воздушного фильтра

Если  Вы  движетесь  по  снежной  целине,

то по возможности чаще останавливайтесь

и стряхивайте снег с воздушного фильтра.

Если Вы оставите снегоход на снегопаде,
не накрыв его чехлом, то, как и в случае дви-
жения по целине, снег может попасть в воз-
душный фильтр и засорить его, что вызовет
переобогащение топливовоздушной смеси.

Откройте капот, снимите воздушный фильтр
с глушителя шума впуска воздуха.

Стряхните снег с фильтра и поставьте его
на место.

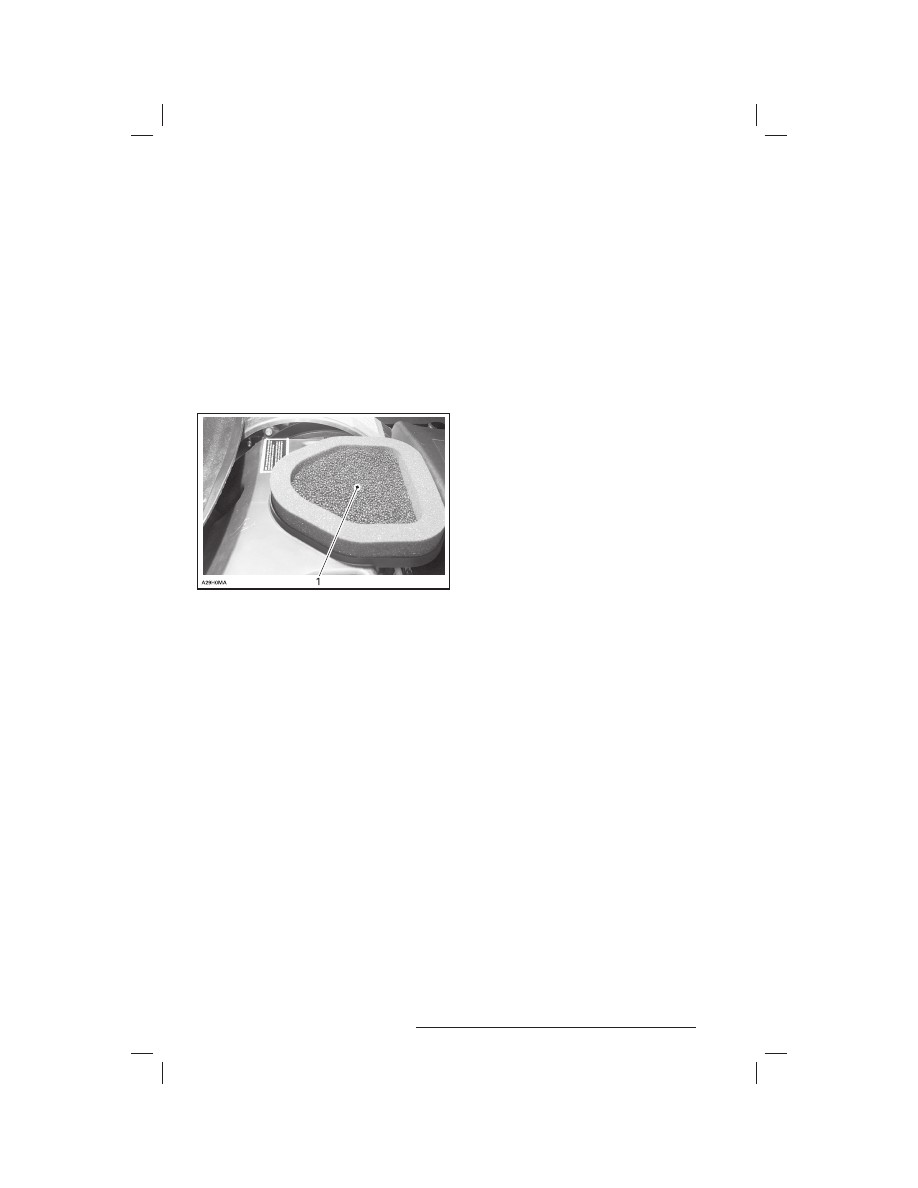

ФИЛЬТР ТОНКОЙ ОЧИСТКИ НА ГЛУШИТЕЛЕ

ШУМА ВПУСКА ВОЗДУХА

1. Воздушный фильтр тонкой очистки

ИЗВЛЕЧЕНИЕ ФИЛЬТРА ИЗ РЕШЁТКИ

Убедитесь, что глушитель шума впуска воз-

духа  чистый  и  сухой.  Установите  фильтр
на прежнее место.

ВНИМАНИЕ: Все заводские регули-

ровки снегохода выполнены при уста-

новленном воздушном фильтре. Экс-

плуатация снегохода без воздушного

фильтра может привести к серьёзным

поломкам двигателя.

Замена ламп

После замены ламп обязательно проверьте
работу осветительных приборов.

ВНИМАНИЕ: Во избежание сокраще-

ния срока службы галогенных ламп

не  кас айтесь  пальцами  стек лян-

ной колбы лампы. Если Вы случай-

но прикоснулись к стеклянной колбе,

протрите  её  изопропиловым  спир-

том,  который  не  оставляет  плёнку

на стекле.

Некоторые  модели:  Если  лампа  перего-
рела: снимите ветровое стекло и молдинг

фары, отсоедините разъем лампы, снимите
защитный колпак и фиксаторы лампы. Уста-
новите новую лампу.

Лампы подсветки приборной панели

Лампы подсветки находятся с обратной сто-
роны приборной панели и закрыты чёрными
резиновыми чехлами. Снимите резиновый

чехол и выньте лампу из патрона.

64

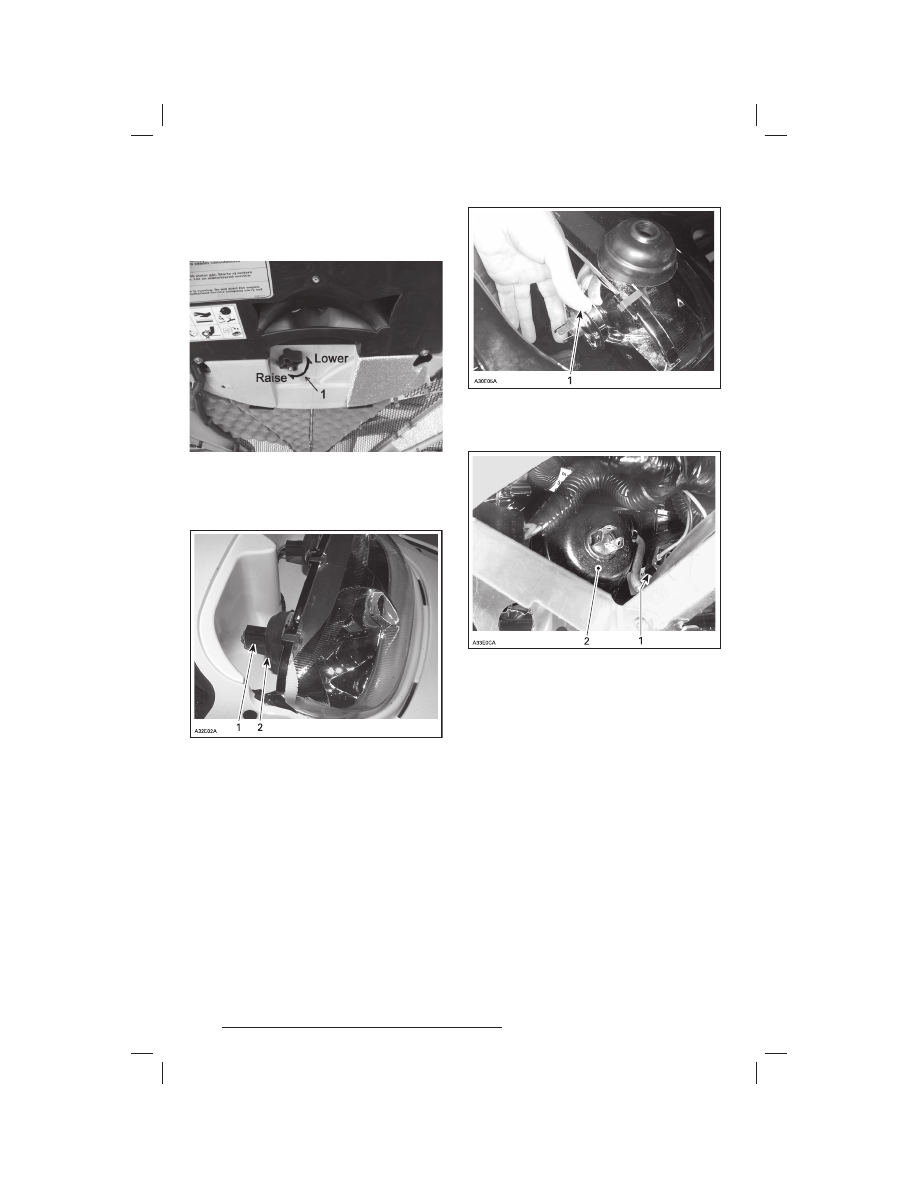

Регулировка головной оптики

Положение фары (и направление её луча)
регулируется вращением маховичка.

1. Маховичок

При необходимости замены перегоревшей
лампы снимите ветровое стекло и отсоеди-
ните разъем лампы. Снимите резиновый че-
хол.

1. Разъем лампы

2. Резиновый чехол

Поверните против часовой стрелки и сними-

те стопорное кольцо лампы. Извлеките пе-

регоревшую лампу и замените её исправной.

Установите снятые детали на место в обрат-

ной последовательности.

1. Стопорное кольцо

Отсоедините разъем лампы. Снимите рези-
новый чехол.

1. Разъем лампы

2. Резиновый чехол

Поверните против часовой стрелки и сними-

те стопорное кольцо лампы. Извлеките пе-

регоревшую лампу и замените её исправной.

Установите снятые детали на место в обрат-

ной последовательности.
