Снегоход Lynx Yeti Pro 550. Руководство - часть 15

Состояние тормозного меха-

низма

ПРЕДОСТЕРЕЖЕНИЕ

От состояния тормозного меха-

низма зависит Ваша безопас-

ность. Тормозной механизм всег-

да должен быть в исправном со-

стоянии. Запрещается эксплу-

атировать снегоход при неис-

правной тормозной системе. Ре-

гулярно проверяйте техническое

состояние и степень износа дета-

лей тормозного механизма.

Регулировка тормозного ме-

ханизма

Механический тормоз: Механизм тормоза яв-
ляется саморегулирующимся и не требует до-
полнительных регулировок.
Гидравлический тормоз: Гидравлический

тормозной привод не требует никаких регули-

ровочных операций. При необходимости об-
ратитесь к дилеру Lynx.

Состояние задней подвески

Осмотрите все компоненты подвески, включая
накладки опорных полозьев, пружины, катки
и другие детали.

ПРИМЕЧАНИЕ: При движении снегохода
по снежному покрову снег играет роль смазки
и охладителя поверхности скольжения. Про-
должительное движение по обледеневшей по-
верхности или жёсткому снегу приводит к пе-
регреву и преждевременному износу накла-
док опорных полозьев гусеницы.

Состояние ленточного огра-

ничителя

Осмотрите ленточный ограничитель — он не

должен иметь трещин и признаков износа.
Проверьте затяжку резьбовых крепёжных де-

талей. При обнаружении ослаблений проверь-
те, не деформированы ли отверстия в ленточ-

ном ограничителе. Замените ленточный огра-
ничитель (если необходимо). Затяните гайку
крутящим моментом 7 Н•м.

Состояние гусеницы

Поднимите заднюю часть снегохода и поставь-

те на опору с широким основанием. Не запу-
ская двигатель, вручную проверните гусени-

цу и проверьте её состояние. При обнаруже-
нии повреждений, порезов, обнажения корда,
отсутствия или повреждения направляющих
обратитесь к дилеру Lynx.

ПРЕДОСТЕРЕЖЕНИЕ

Не эксплуатируйте снегоход и не

проворачивайте гусеницу, если

она разорвана, повреждена или

изношена.

Натяжение и центровка гусе-

ницы

Перед регулировкой натяжения гусенич-
ной ленты совершите пробег на снегоходе
по снежному покрову в течение 15—20 минут.
Поднимите заднюю часть снегохода и поставь-

те на опору с широким основанием.

Задняя подвеска должна находиться в сво-
бодном состоянии. Проверьте зазор посре-
дине между передними и задними направля-
ющими катками. Измерьте зазор между гусе-
ницей и накладкой опорных полозьев посере-
дине длины опорных полозьев. При нормаль-
ном натяжении гусеничной ленты величина за-
зора должна соответствовать номинальному
значению, которое приведено в разделе «ТЕХ-
НИЧЕСКИЕ ХАРАКТЕРИСТИКИ».

ПРЕДОСТЕРЕЖЕНИЕ

Отрегулируйте натяжение гусени-

цы в строгом соответствии с дан-

ными, приведёнными в разделе

«ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ-

КИ». Слабое натяжение гусеницы

может стать причиной аварии или

и несчастного случая.

ВАЖНО: Слишком большое натяжение гусени-
цы приводит к потере мощности и чрезмерной
нагрузке на компоненты подвески.

Регулировка натяжения гусеницы:

Снимите колпак задних направляющих катков.
Ослабьте болты крепления задних направляю-
щих катков. Вращением регулировочных бол-

тов установите требуемое натяжение гусенич-

ной ленты. Если Вам не удаётся правильно
отрегулировать натяжение гусеницы, обрати-

тесь к дилеру Lynx.

ПРЕДОСТЕРЕЖЕНИЕ

Не проверяйте натяжение гусени-

цы на работающем двигателе. По-

верните ключ зажигания в поло-

жение OFF. Вращающаяся гусени-

ца представляет опасность.

24.12.2010 12:42:15

Центровка гусеницы

ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гу-

сеницы убедитесь в отсутствии

на гусенице посторонних пред-

метов, которые могут вылететь

из неё при её вращении. Следи-

те, чтобы руки, ноги, инструмент

или одежда были подальше от гу-

сеницы. Убедитесь в отсутствии

людей рядом со снегоходом.

Пустите двигатель и слегка нажмите на рычаг
дроссельной заслонки, чтобы гусеничная лен-

та начала медленно вращаться. Длительность

работы гусеничного движителя в подобном ре-
жиме не должна превышать 15—20 секунд.
Проверьте симметричность положения гусе-
ничной ленты относительно накладок поло-

зьев: расстояние между полозьями и направ-
ляющими гребнями гусеничной ленты долж-
но быть одинаковым с обеих сторон.

Для выполнения регулировки остановите дви-
гатель. Ослабьте контргайки и затяните регули-
ровочный болт на той стороне, где расстояние
между накладкой и направляющими больше.

Затяните контргайки и регулировочные болты.

ПРЕДОСТЕРЕЖЕНИЕ

Если контргайки плохо затяну-

ты, регулировочные болты могут

ослабнуть, что приведёт к чрез-

мерному ослаблению натяжения

гусеницы и её повреждению.

Снова пустите двигатель и на малой скорости

движения гусеничной ленты проверьте симме-

тричность её положения относительно опор-

ных полозьев.
После регулировки опустите снегоход на опор-
ную поверхность.

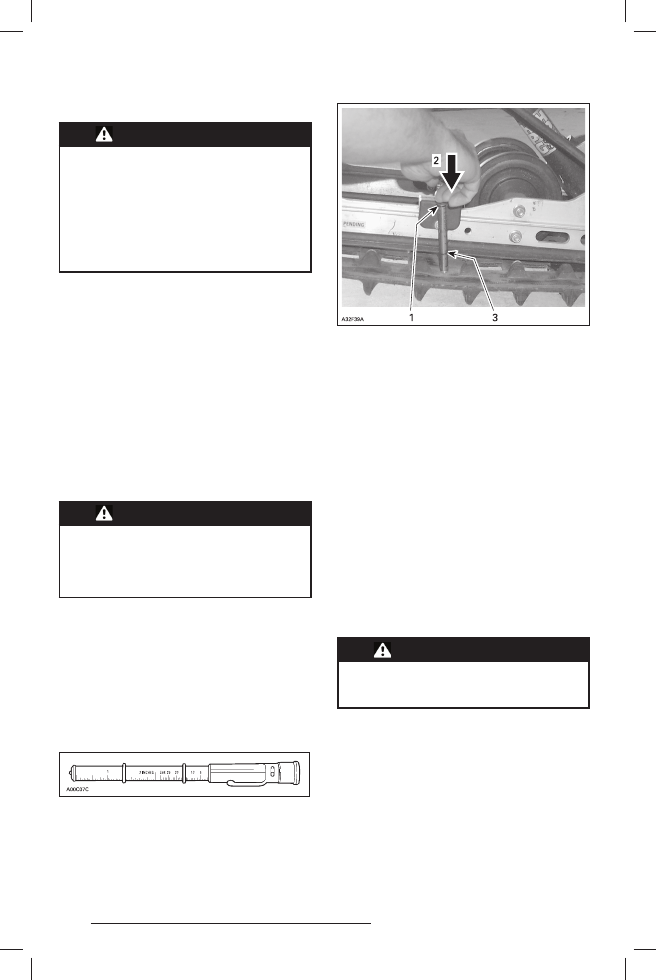

ПРИМЕЧАНИЕ: Для измерения натяжения гу-

сеницы рекомендуем применять специальный

инструмент (P/N 414 348 200).

ИНСТРУМЕНТ ДЛЯ ИЗМЕРЕНИЯ НАТЯЖЕНИЯ
ГУСЕНИЦЫ

1. Положение уплотнительного кольца при уси-

лии 7,3 кг

2. Нажимайте на верхнюю часть инструмен-

та, пока она не войдёт в соприкосновение

с уплотнительным кольцом

3. Измеренный прогиб гусеницы под действием

нагрузки (см. технические характеристики)

Рулевое управление и перед-

няя подвеска

Осмотрите рулевое управление и переднюю
подвеску на предмет затяжки крепёжных эле-
ментов (рычаги и тяги рулевого управления,
наконечники рычагов, шаровые опоры, кре-
пления лыж и пр.).

При необходимости обратитесь к дилеру Lynx.

Контроль состояния лыж

и коньков

Проверьте состояние лыж, коньков и твер-
досплавных накладок полозьев. При обнару-
жении признаков износа обратитесь к диле-
ру Lynx.

ПРЕДОСТЕРЕЖЕНИЕ

Чрезмерно изношенные лыжи и/

или коньки лыж ухудшают управ-

ляемость снегохода.

Система выпуска отработав-

ших газов

Выхлопная система предназначена для
уменьшения уровня шума и улучшения рабо-

чих характеристик снегохода. Демонтаж лю-

бого компонента системы выпуска может при-
вести к серьёзным повреждениям двигателя.

24.12.2010 12:42:15

Чистка воздушного фильтра

Если Вы движетесь по снежной целине, то по
возможности чаще останавливайтесь и стря-
хивайте снег с воздушного фильтра.
Если Вы оставите снегоход на снегопаде,
не накрыв его чехлом, то, как и в случае дви-
жения по целине, снег может попасть в воз-
душный фильтр и засорить его, что вызовет
переобогащение топливовоздушной смеси.

Откройте капот, снимите воздушный фильтр
с глушителя шума впуска воздуха. Стряхни-

те снег с фильтра и поставьте его на место.

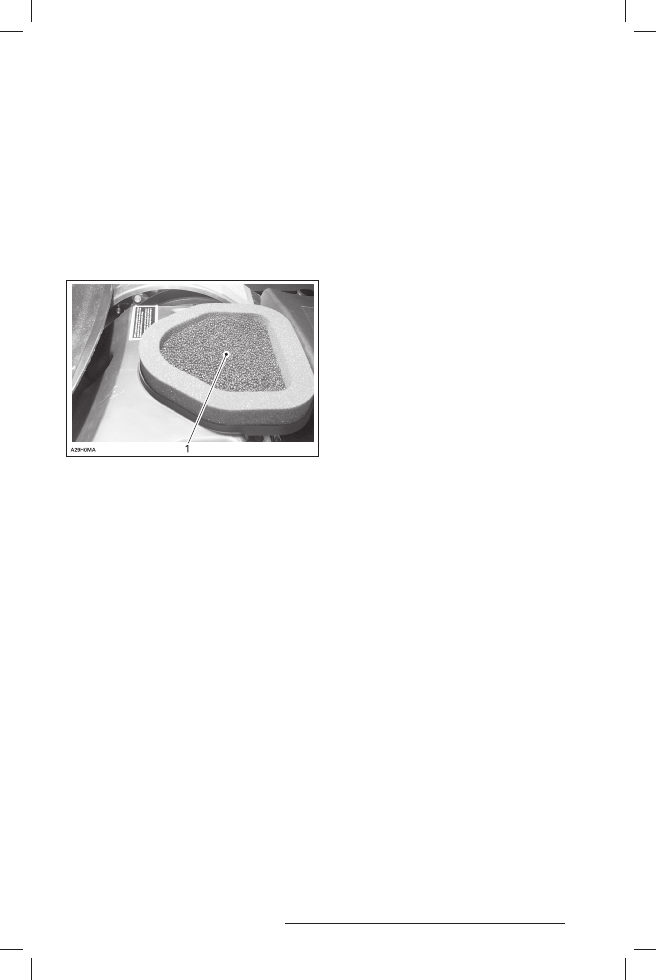

ФИЛЬТР ТОНКОЙ ОЧИСТКИ НА ГЛУШИТЕЛЕ

ШУМА ВПУСКА ВОЗДУХА

1. Воздушный фильтр тонкой очистки

ИЗВЛЕЧЕНИЕ ФИЛЬТРА ИЗ РЕШЁТКИ

Убедитесь, что глушитель шума впуска воз-

духа чистый и сухой. Установите фильтр
на прежнее место.

ВНИМАНИЕ: Все заводские регули-

ровки снегохода выполнены при

установленном воздушном фильтре.

Эксплуатация снегохода без воздуш-

ного фильтра может привести к се-

рьёзным поломкам двигателя.

Замена ламп

После замены ламп обязательно проверьте
работу осветительных приборов.

В Н И М А Н И Е : В о и зб еж а н и е с о -

кращения срока службы галоген-

ных ламп не касайтесь пальцами

стеклянной колбы лампы. Если

Вы случайно прикоснулись к сте-

клянной колбе, протрите её изо-

пропиловым спиртом, который

не оставляет плёнку на стекле.

Если лампа перегорела: снимите ветровое

стекло и молдинг фары, отсоедините разъём
лампы, снимите защитный колпак и фиксато-

ры лампы. Установите новую лампу.

Лампы подсветки приборной панели

Лампы подсветки находятся с обратной сто-
роны приборной панели и закрыты чёрными
резиновыми чехлами. Снимите резиновый че-
хол и выньте лампу из патрона.

24.12.2010 12:42:15

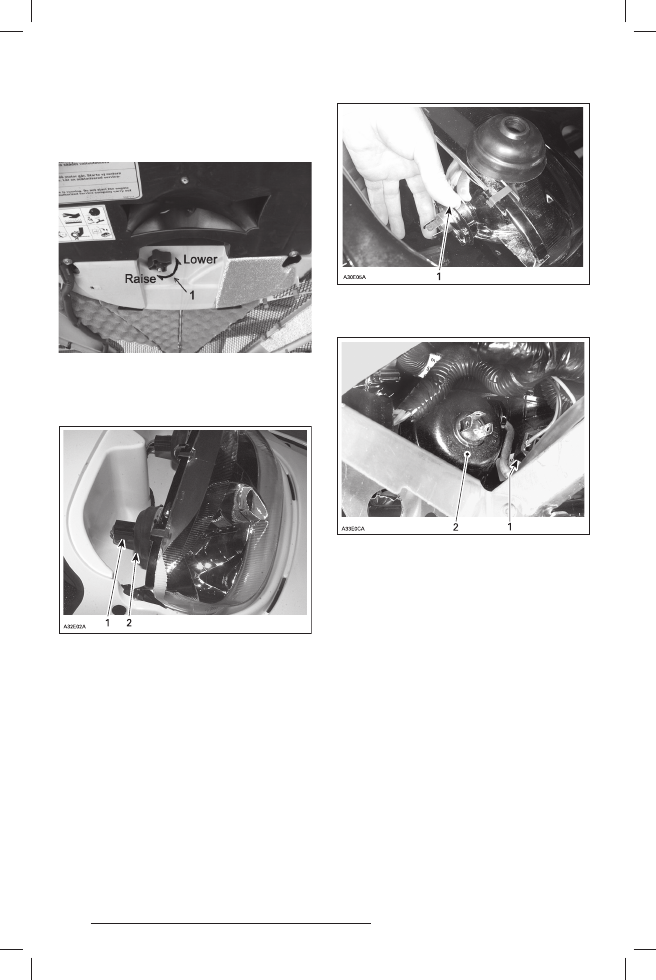

Регулировка головной оптики

Положение фары (и направление её луча) ре-
гулируется вращением маховичка.

1. Маховичок

При необходимости замены перегоревшей
лампы снимите ветровое стекло и отсоедини-

те разъём лампы. Снимите резиновый чехол.

1. Разъём лампы

2. Резиновый чехол

Поверните против часовой стрелки и снимите

стопорное кольцо лампы. Извлеките перего-

ревшую лампу и замените её исправной. Уста-
новите снятые детали на место в обратной по-

следовательности.

1. Стопорное кольцо

Отсоедините разъём лампы. Снимите рези-
новый чехол.

1. Разъём лампы

2. Резиновый чехол

Поверните против часовой стрелки и снимите

стопорное кольцо лампы. Извлеките перего-

ревшую лампу и замените её исправной. Уста-
новите снятые детали на место в обратной по-

следовательности.
